PULS
DC/DC omformere 24/24 og 24/12
24/24 VDC 5A og 24/12 VDC 8A
Puls dimension DC/DC omformere har høy virkningsgrad, meget kompakte mål og DIN-skinne montering. Innspenningen kan f.eks. komme fra strømforsyninger, batterier, solcelle paneler mm. Utgangen er galvanisk isolert fra inngangen. Eksempel på bruksområde er monering i slutten av en lang kabel for å stabilisere spenningen, konvertere en spenning til en annen eller for å isolere spesifike laster.
DC/DC omformerene er utrusted med en mykstartfunksjon, noe som innebærer at utstrømmen suksessivt stiger til normal verdi. Slik unngår man høye startstrømmer som kan forårsake spenningsfall på primærsiden og gi oppstartsproblemer. En effektreserve på 20 % gir ekstra strømresurs ved tilfeldinge strømtopper.
Disse er ATEX og IEC Ex godkjent for sone 2 som standard.
Det finnes også en modell (CD5.241-L1)med NECklasse2 utførelse for installasjon i USA. Det vil i hovedsak være til USA og til kunder som eksporterer til USA.Denne har ikke effektreserve.Med NECKlasse2 godkjenning begrenser effekten til under 100 W, noe som forenkler installasjonen og krav til kabling mm.
For 110 V DC eller 220 V DC til 24 V DC, kan man benytte de fleste 1-fase modellene.
- Kun 32 mm bredde
- Bredt innspenningsområde
- 20 % Effektreserve
- ATEX sone 2 godkjent
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning DC | 24 V |
| Inngangsspenning DC min. | 18 |
| Inngangsspenning DC maks. | 32,4 |
| Inngangskapasitans | 3000 |
| Innrusningsstrøm | Typ. 1,2 A @ 24 V DC |
| Inngangsripple maks. | 5 |
Utgangsdata |
|

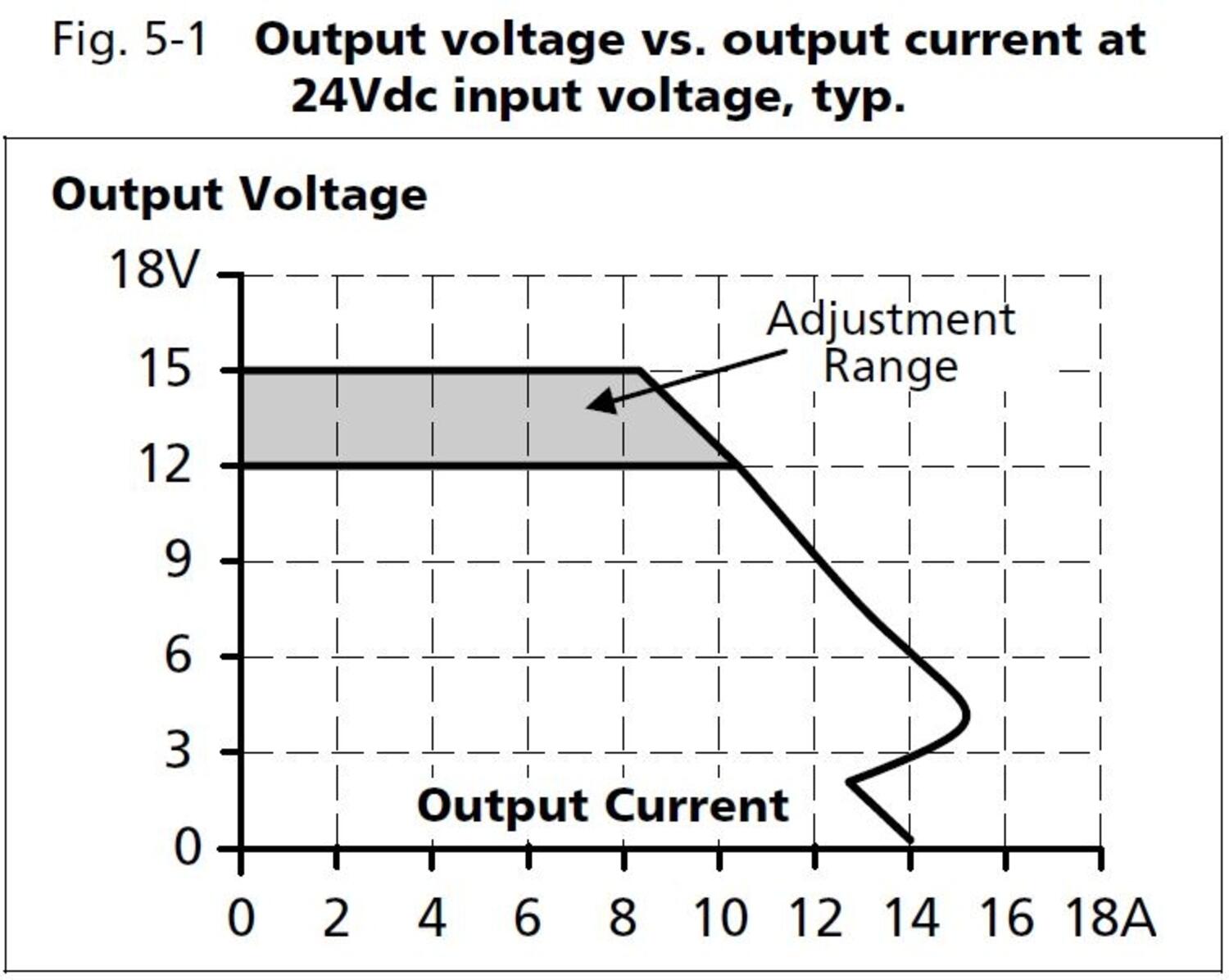

| Utgangsspenning | 12 |
| Utgangsspenning min. | 12 |
| Utgangsspenning maks. | 15 |
| Utgangsstrøm | 8 A |
| Effekt | 96 |
Virkningsgrad/Levetid/MTBF |
|

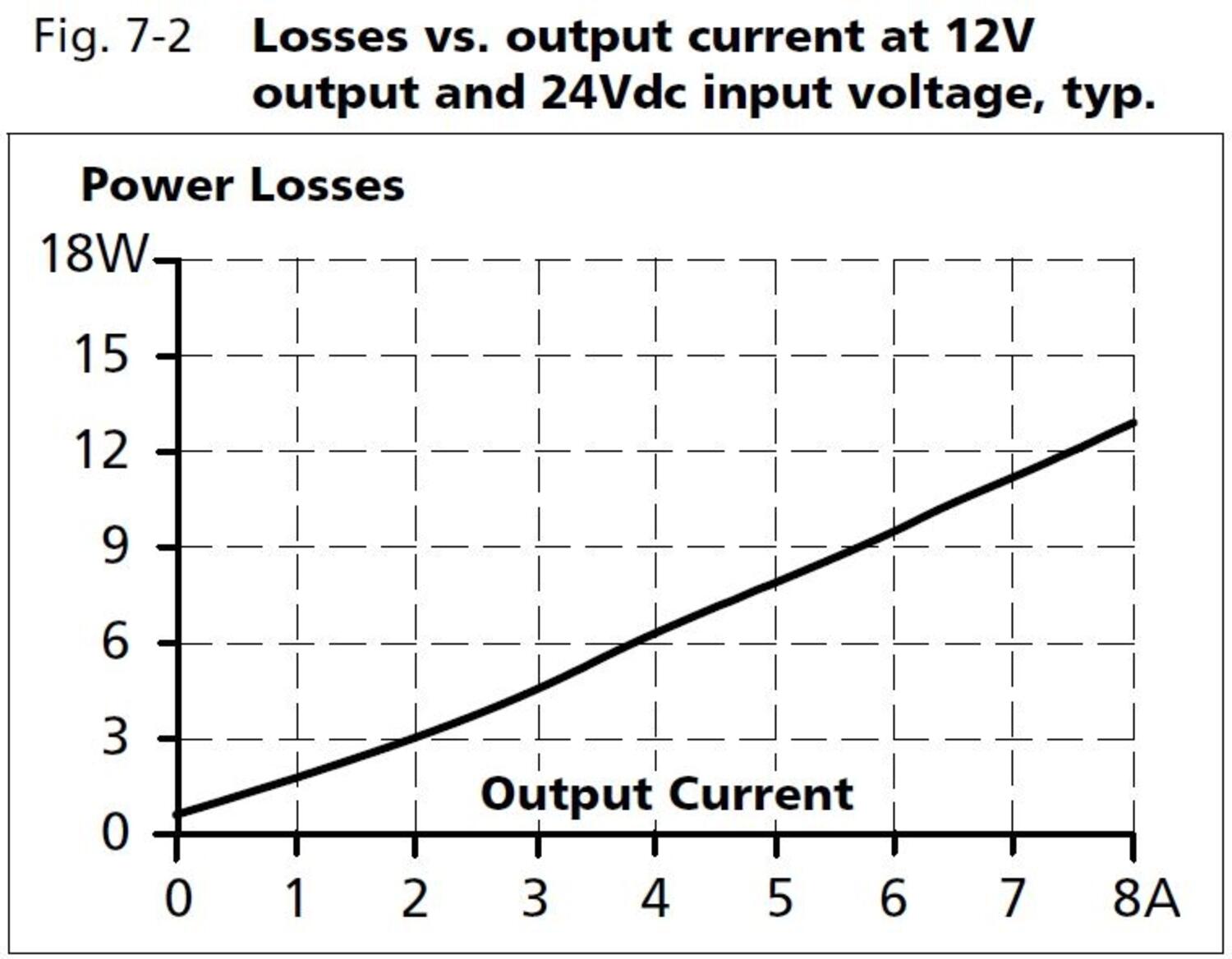

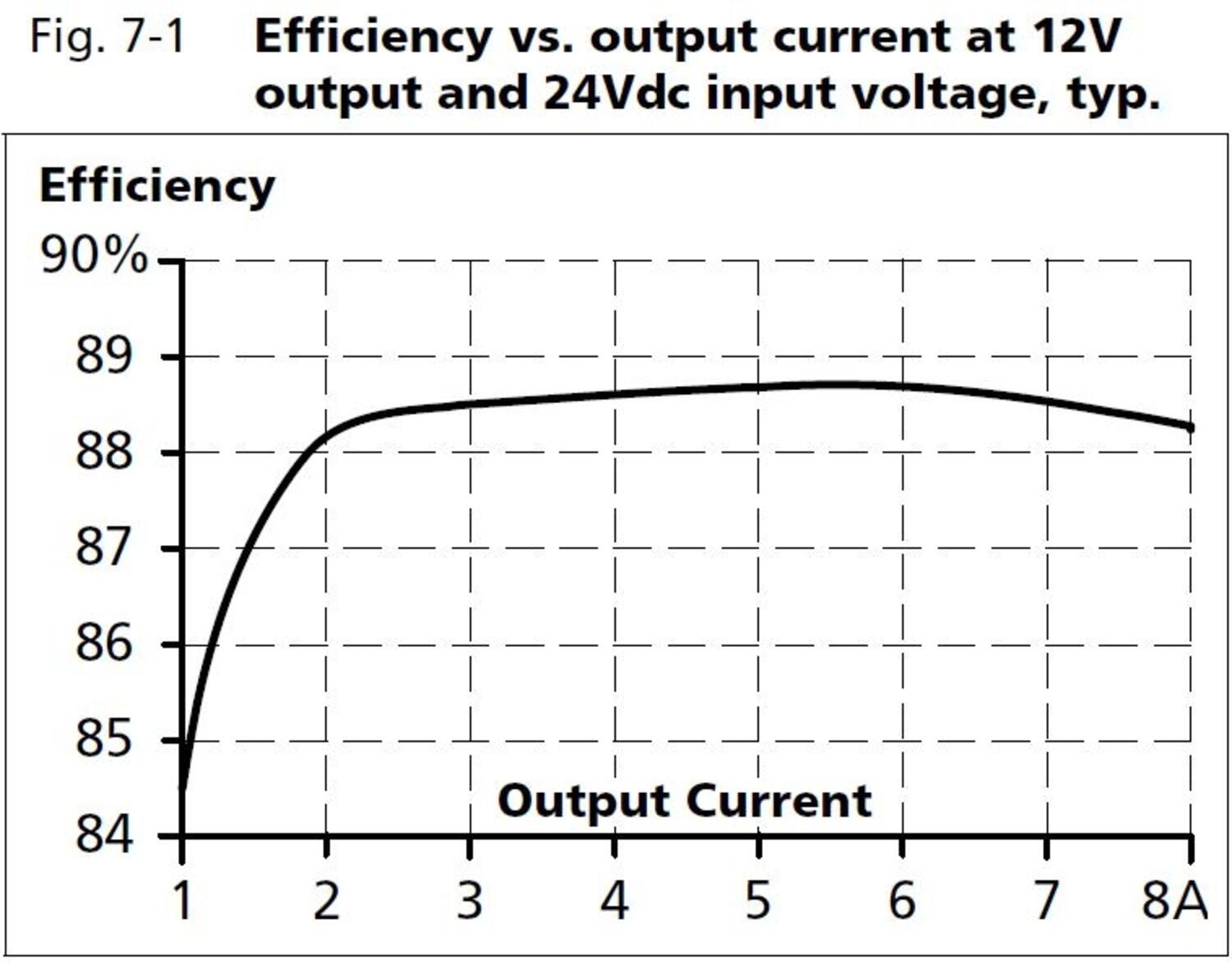

| Virkningsgrad | 88,2 |
| Levetid | 63000 h @ 12 V DC, 8 A, 40 °C |
| MTBF (IEC 61709) | 1161000 @ 12 V DC, 8 A, 40 °C |
Mål |
|
| Bredde | 32 |
| Høyde | 124 |
| Dybde | 102 |
| Vekt | 0,425 |
Øvrige data |
|
|---|---|
| Effektreserve | +20 % effektreserve |
| Godkjenninger | ABS, ATEX, CB, CE, CSA, GL, IECEx, UL |
| Holdetid | Typ. 7 ms @ 24 V DC |
| IP-klasse | IP20 |
| Tilkoblingstype | Skrue |
| Kabeltilkobling | Skrutilkobling Maks 4 mm² flerleder, maks. 6 mm² enleder |
| Lastregulering | <120 mV (0-8 A) |
| Materiale kapsling | Aluminium |
| Parallellkobling for økt strøm | JA |
| Primærsikring | Min. 10 A (B-kar) eller 8 A (C-kar). |
| Rippel maks. | 75 |
| Serie | Dimension C |
| Seriekobling for økt spenning | JA |

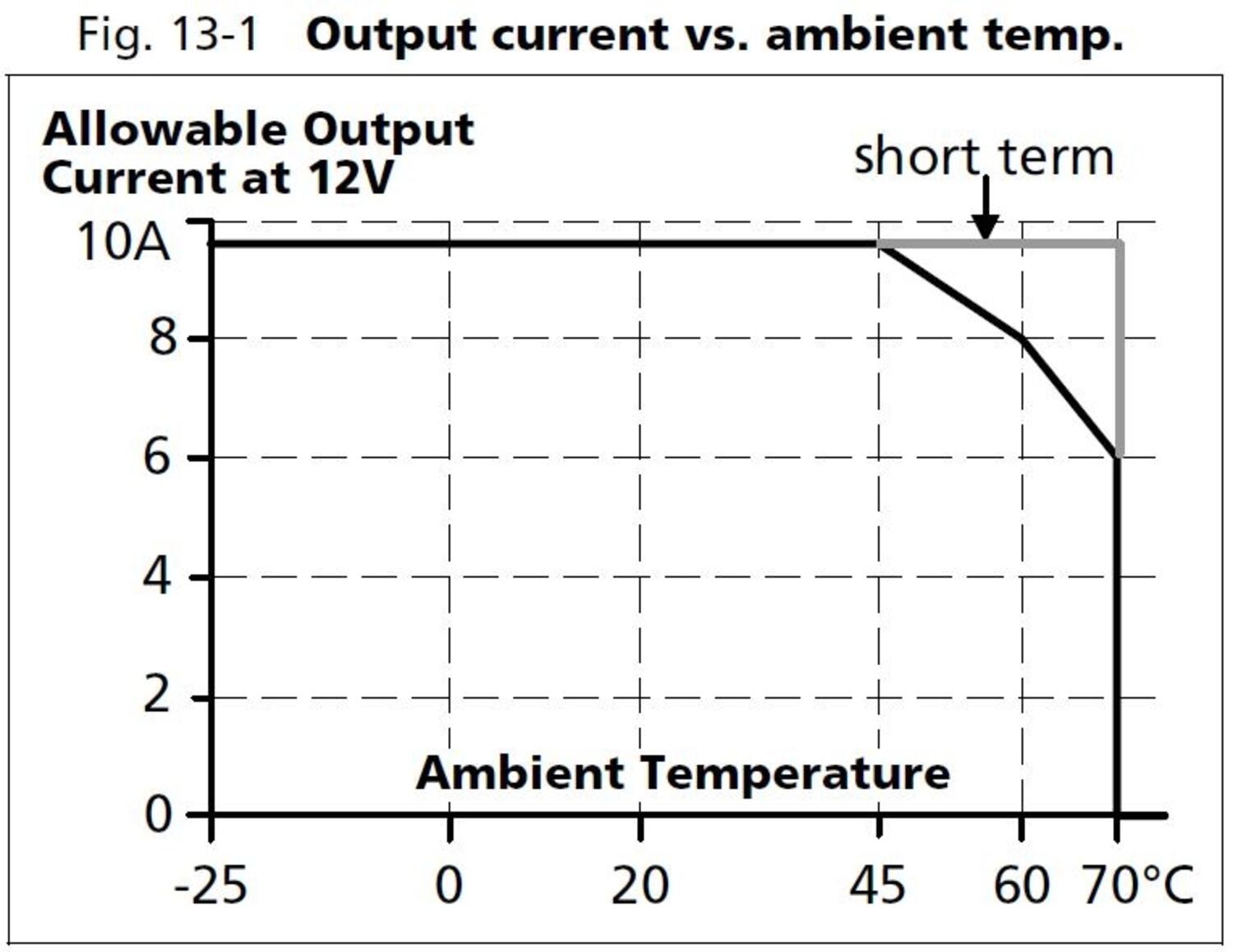

| Strømredusering over +60 til +70 °C | 2,5 |
| Temperaturområde uten strømreduksjon fra | -25 °C |
| Temperaturområde uten strømreduksjon til | 60 °C |
| Oppstartsforsinkelse | 420 |
| Type strømforsyning | DC-DC |
Produktbeskrivelse
Puls dimension DC/DC omformere har høy virkningsgrad, meget kompakte mål og DIN-skinne montering. Innspenningen kan f.eks. komme fra strømforsyninger, batterier, solcelle paneler mm. Utgangen er galvanisk isolert fra inngangen. Eksempel på bruksområde er monering i slutten av en lang kabel for å stabilisere spenningen, konvertere en spenning til en annen eller for å isolere spesifike laster.
DC/DC omformerene er utrusted med en mykstartfunksjon, noe som innebærer at utstrømmen suksessivt stiger til normal verdi. Slik unngår man høye startstrømmer som kan forårsake spenningsfall på primærsiden og gi oppstartsproblemer. En effektreserve på 20 % gir ekstra strømresurs ved tilfeldinge strømtopper.
Disse er ATEX og IEC Ex godkjent for sone 2 som standard.
Det finnes også en modell (CD5.241-L1)med NECklasse2 utførelse for installasjon i USA. Det vil i hovedsak være til USA og til kunder som eksporterer til USA.Denne har ikke effektreserve.Med NECKlasse2 godkjenning begrenser effekten til under 100 W, noe som forenkler installasjonen og krav til kabling mm.
For 110 V DC eller 220 V DC til 24 V DC, kan man benytte de fleste 1-fase modellene.
