PULS
DC/DC omformere 24/24
24/24 VDC 10A
OBS: GL, UL, ATEX, IEC Ex kommer

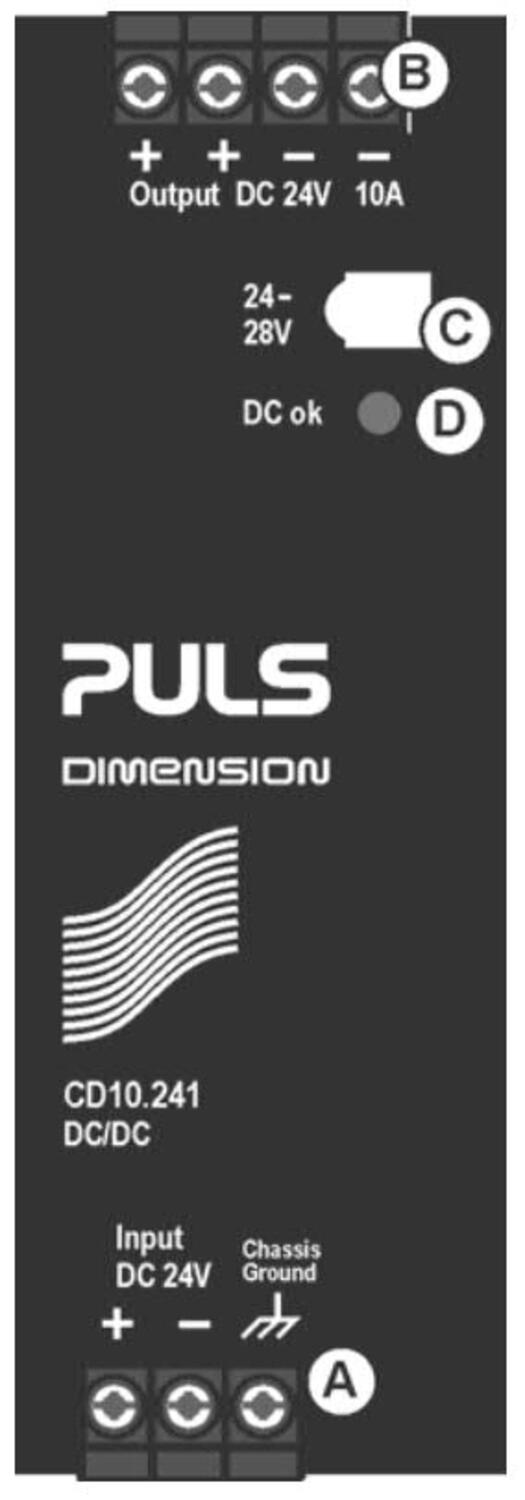

Puls Dimension DC/DC omformere har høy virkningsgrad, meget kompakte mål og DIN-skinne montering. Innspenningen kan f.eks. komme fra strømforsyninger, batterier, solcellepaneler mm.
Utgangen er galvanisk isolert fra inngangen. Eksempel på bruksområde er monering i slutten av en lang kabel for å stabilisere spenningen, konvertere en spenning til en annen eller for å isolere spesifike laster.
DC/DC omformerene er mye brukt innen skip og offshore industrien.
DC/DC omformerene er utrusted med en mykstartfunksjon, noe som innebærer at utstrømmen suksessivt stiger til normal verdi. Slik unngår man høye startstrømmer som kan forårsake spenningsfall på primærsiden og gi oppstartsproblemer.
En effektreserve på 20 % gir ekstra strømresurs ved tilfeldige strømtopper.
Denne er også ATEX og IEC Ex sone 2 godkjent som standard. (KOMMER)
For 110 V DC eller 220 V DC til 24 V DC, kan man benytte de fleste 1-fase modellene.
- Kun 42 mm bredde
- Bredt innspenningsområde
- 20 % Effektreserve
- ATEX sone 2 godkjennelse (kommer)
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning DC | 24 V |
| Inngangsspenning DC min. | 18 V DC |
| Inngangsspenning DC maks. | 35 V DC |
| Inngangskapasitans | 4300 µF |
| Innrusningsstrøm | Typ. 6 A @ 24 V DC |
| Inngangsripple maks. | 5 V pp |
Utgangsdata |
|
| Utgangsspenning | 24 V DC |
| Utgangsspenning min. | 24 V DC |

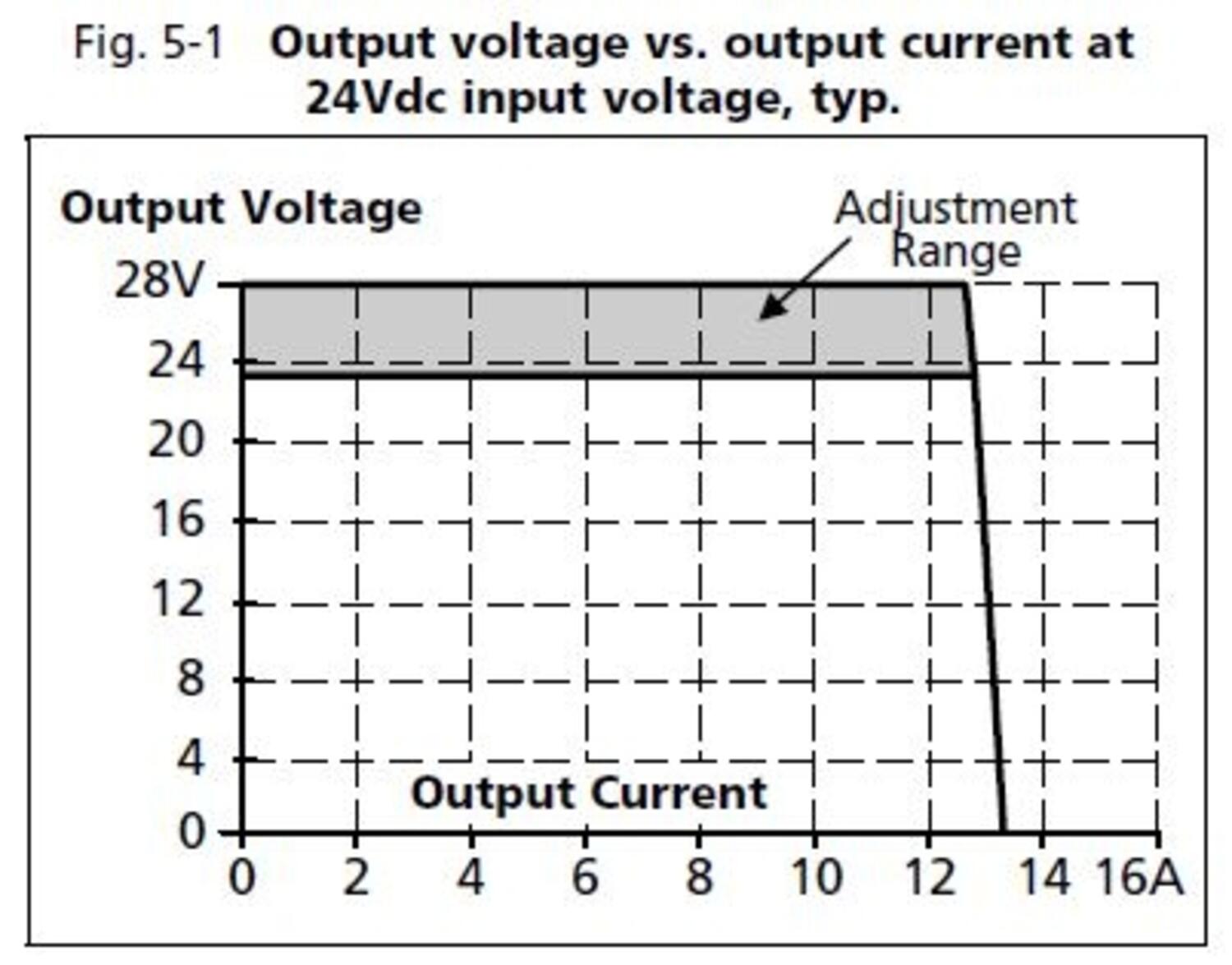

| Utgangsspenning maks. | 28 V DC |
| Utgangsstrøm | 10 A |
| Effekt | 240 W |
Virkningsgrad/Levetid/MTBF |
|

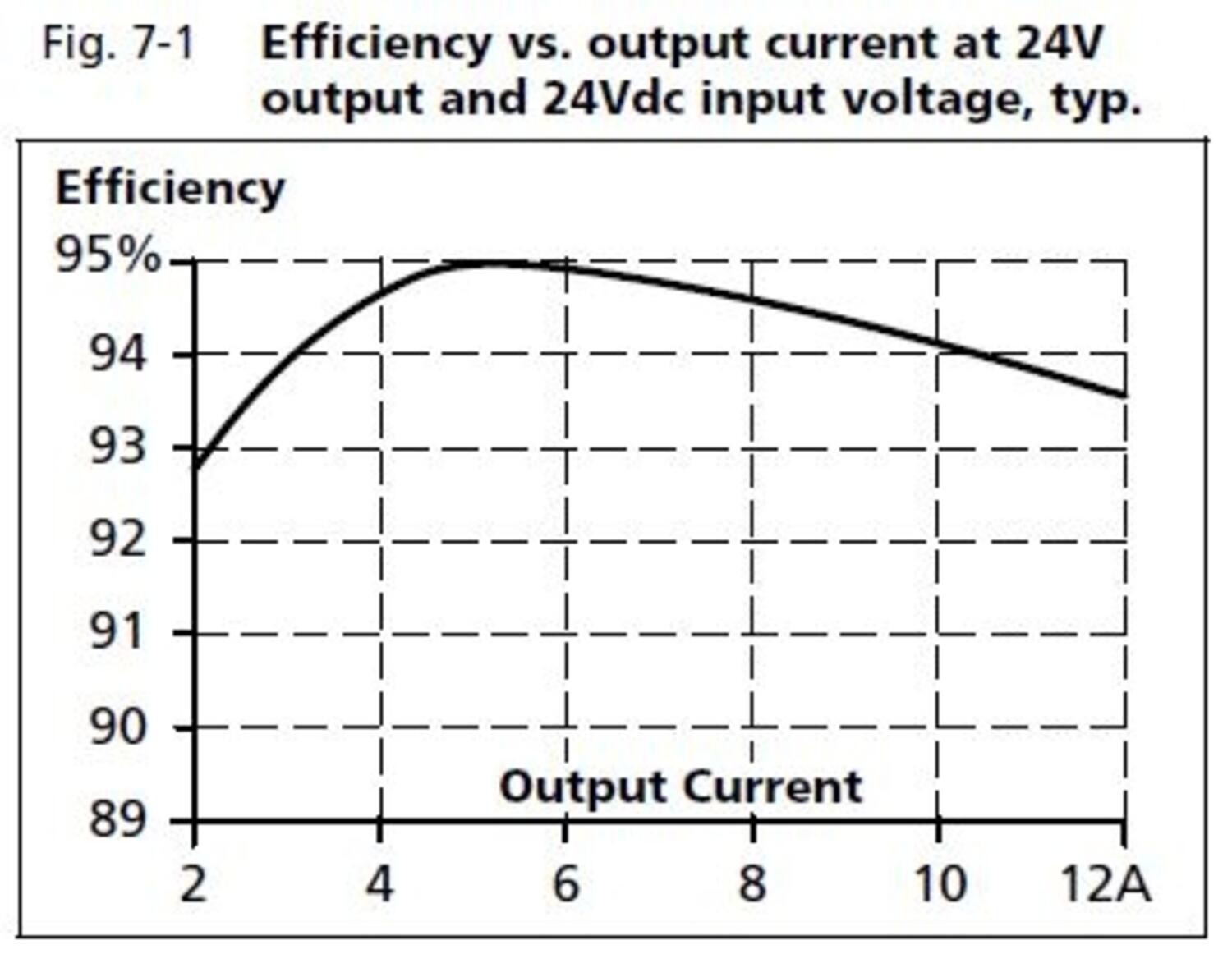

| Virkningsgrad | 94,2 % |
| Levetid | 103000 h @ 24 V DC, 10 A, 40 °C |
| MTBF (IEC 61709) | 731000 h @ 24 V DC, 10 A, 40 °C |
Mål |
|

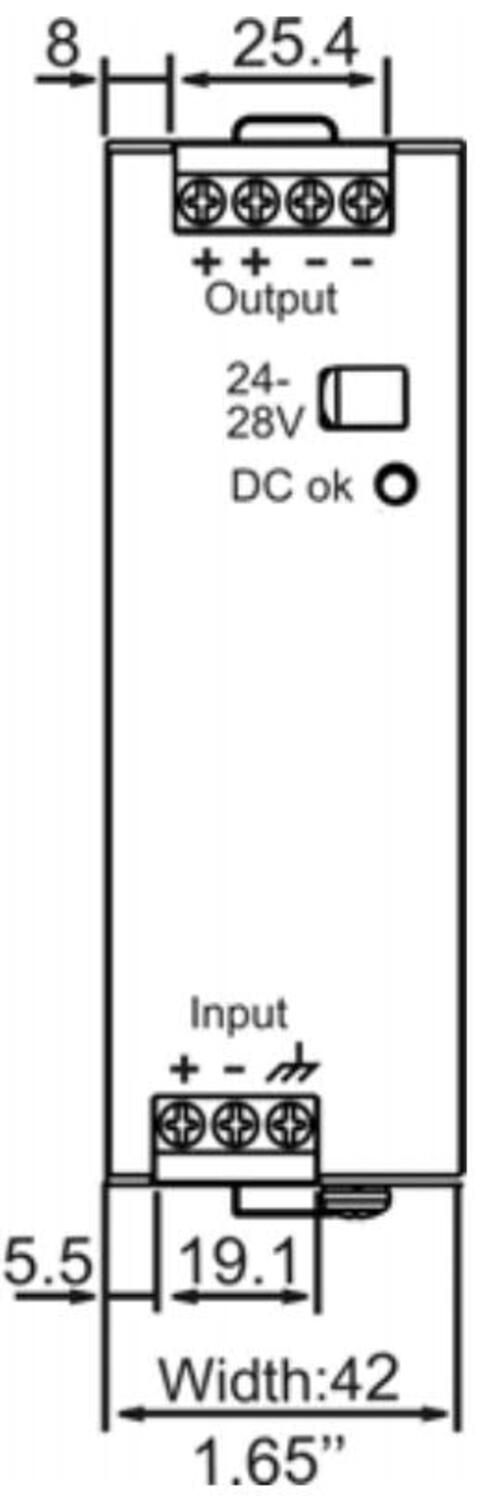

| Bredde | 42 mm |

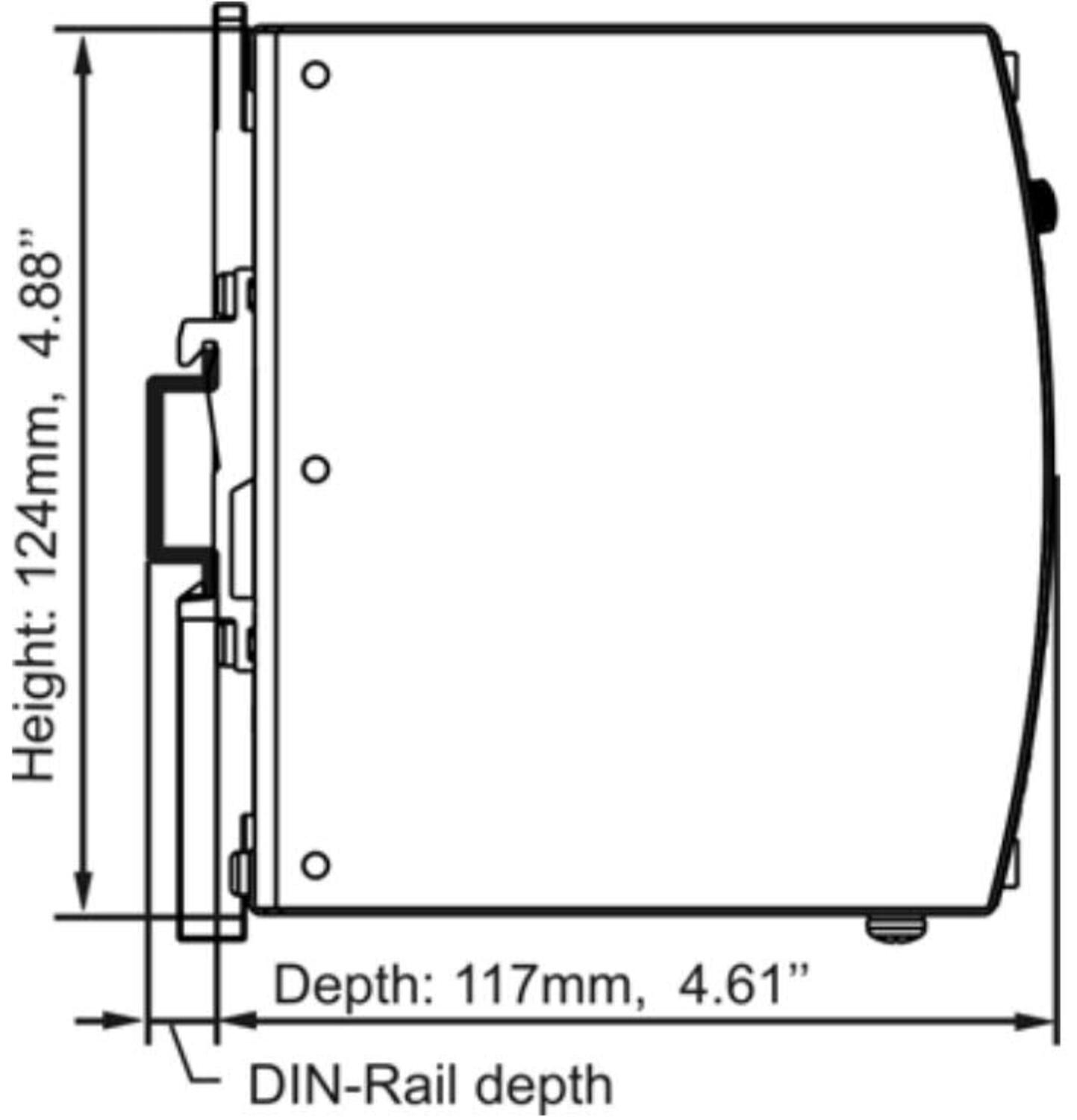

| Høyde | 124 mm |
| Dybde | 117 mm |
| Vekt | 0,5 kg |
Øvrige data |
|
|---|---|
| Effektreserve | +20 % |
| Godkjenninger | CE, UL |
| Holdetid | Typ. 4 ms @ 24 V DC |
| IP-klasse | IP20 |
| Tilkoblingstype | Skrue |
| Kabeltilkobling | Skrutilkobling. Maks. 4 mm² flerleder, maks. 6 mm² enleder |
| Lastregulering | <100 mV (0-10 A) |
| Materiale kapsling | Aluminium |
| Parallellkobling for økt strøm | JA |
| Primærsikring | Min. 10 A (B-kar) eller 8 A (C-kar). |
| Rippel maks. | 50 mV pp |
| Serie | Dimension C |
| Seriekobling for økt spenning | JA |
| Spenningsregulering | <25 mV (18-35 V DC) |

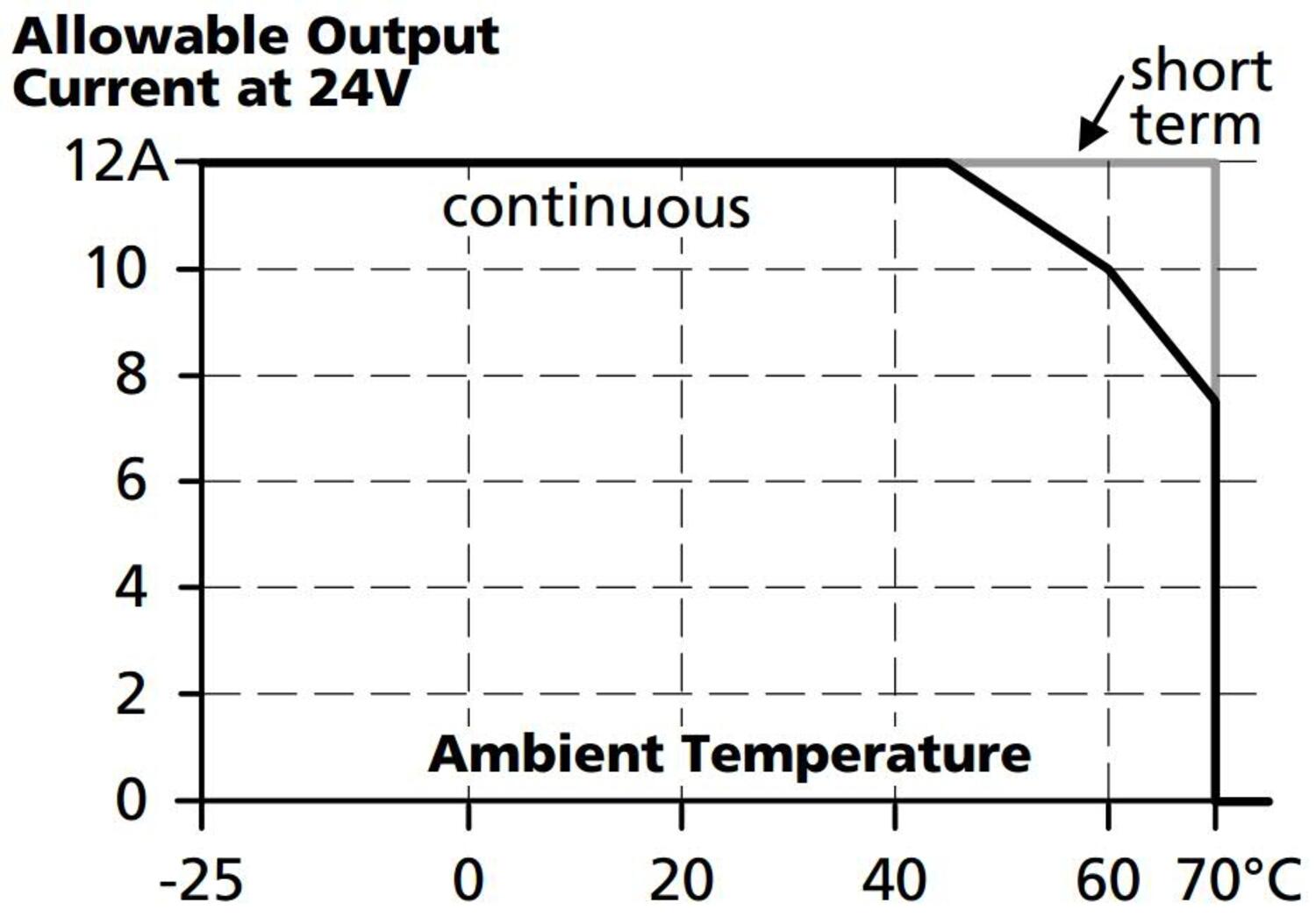

| Strømredusering over +60 til +70 °C | 6 W/°C |
| Temperaturområde uten strømreduksjon fra | -25 °C |
| Temperaturområde uten strømreduksjon til | 60 °C |
| Oppstartsforsinkelse | 200 ms |
| Type strømforsyning | DC-DC |
Produktbeskrivelse
OBS: GL, UL, ATEX, IEC Ex kommer
Puls Dimension DC/DC omformere har høy virkningsgrad, meget kompakte mål og DIN-skinne montering. Innspenningen kan f.eks. komme fra strømforsyninger, batterier, solcellepaneler mm.
Utgangen er galvanisk isolert fra inngangen. Eksempel på bruksområde er monering i slutten av en lang kabel for å stabilisere spenningen, konvertere en spenning til en annen eller for å isolere spesifike laster.
DC/DC omformerene er mye brukt innen skip og offshore industrien.
DC/DC omformerene er utrusted med en mykstartfunksjon, noe som innebærer at utstrømmen suksessivt stiger til normal verdi. Slik unngår man høye startstrømmer som kan forårsake spenningsfall på primærsiden og gi oppstartsproblemer.
En effektreserve på 20 % gir ekstra strømresurs ved tilfeldige strømtopper.
Denne er også ATEX og IEC Ex sone 2 godkjent som standard. (KOMMER)
For 110 V DC eller 220 V DC til 24 V DC, kan man benytte de fleste 1-fase modellene.
