LÜTZE
Elektronisk sikring 1-8 A
Vanlige automatsikringer som tilkobles til 12 eller 24 V DC har ofte vanskeligheter med å løse ut, spesielt ved lange kabler og tynt tverrsnitt. Selektiviteten fungerer ikke og samtlige sikringsgrupper faller innen automatsikringen løser ut på det termiske område, noe som kan ta flere minutter. Våre elektroniske sikringer løser ut sikkert også ved lange kabellengder noe som gir god selektivitet uten avbrudd på feilfrie sikringsgrupper.

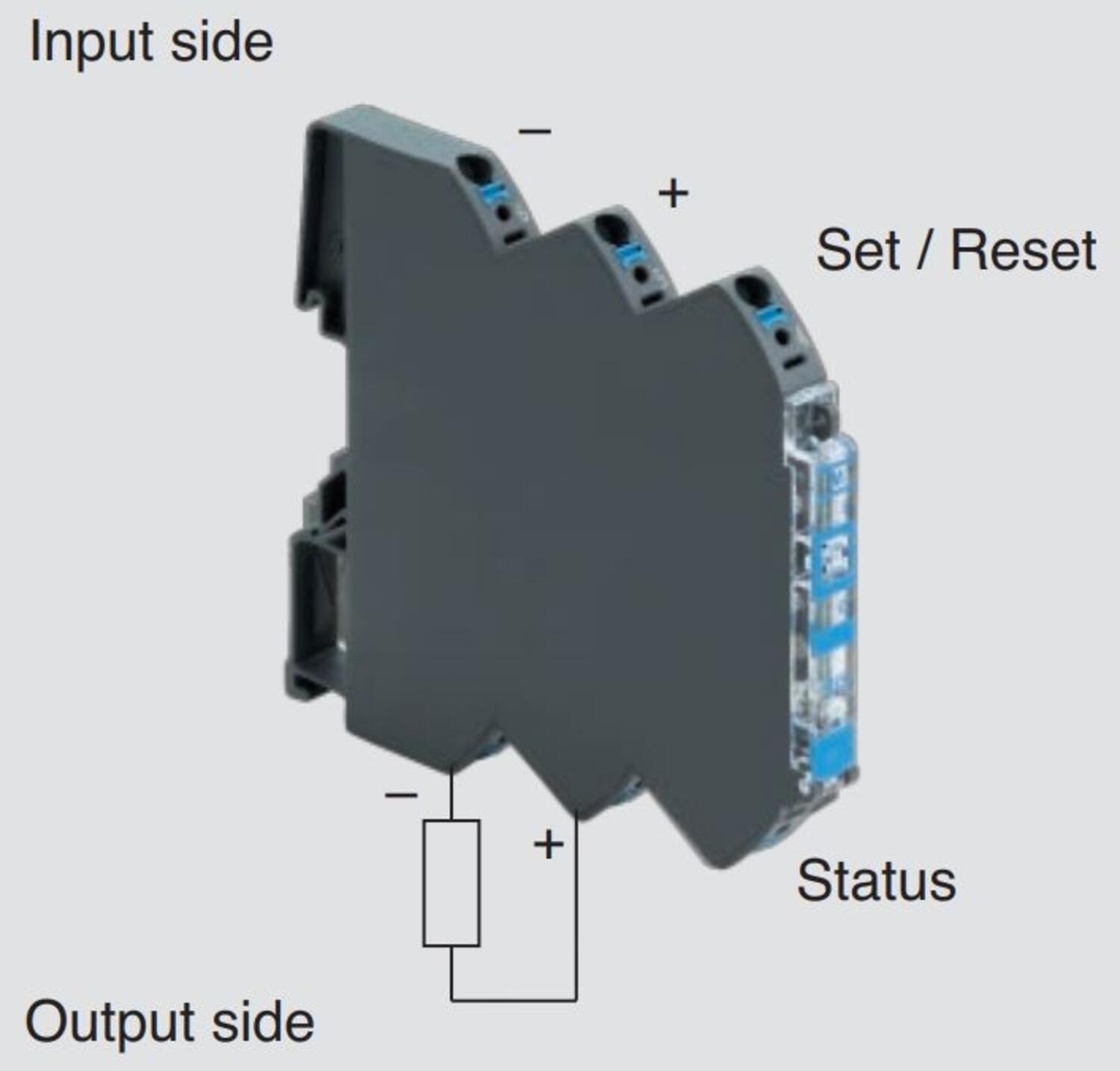

Som en del av produsentens arbeid med å kontinuerlig utvikle og optimalisere produktporteføljen, har produsenten ytterligere optimalisert LOCC-Box systemet med en ny LOCC-Box-M (mini) med hensyn til enkel installasjon, tilkoblingsteknologi og ytelse. Med distribusjon av både pluss og minus gjør den meget anvendelig i applikasjoner med dårlig plass.
- Denne har tilkobling for både pluss (+) og minus (-)
- Justerbar fra 1-8 A (1 A trinn)
- 5 forskjellige karakteristikker
- Push-In tilkobling (for å ta ut kabelen brukes en rett trekker 3,5 mm x 0,5 mm)
- 2 mm test uttak
- Tydelig laser merking
- Samme lasker som vanlig LOCC-BOX
Tommehjul 1:
Sikringens merkestrøm stilles inn ved hjelp av et tommehjul under sikkerhetsluken. Strømmen kan innstilles fra 1 til 8 A i 1A trinn. (9-10 = 8 A)
Tommehjul 2:

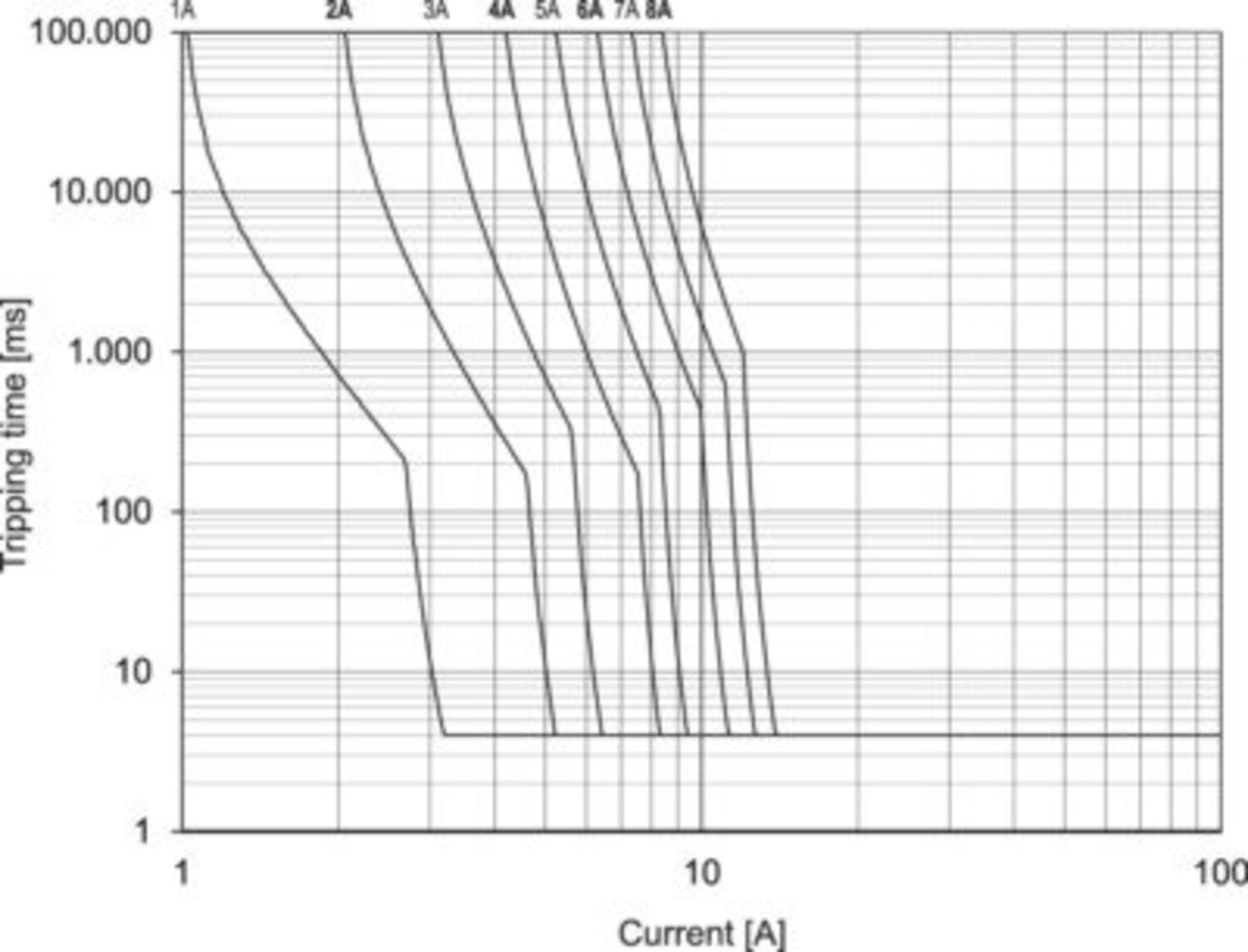

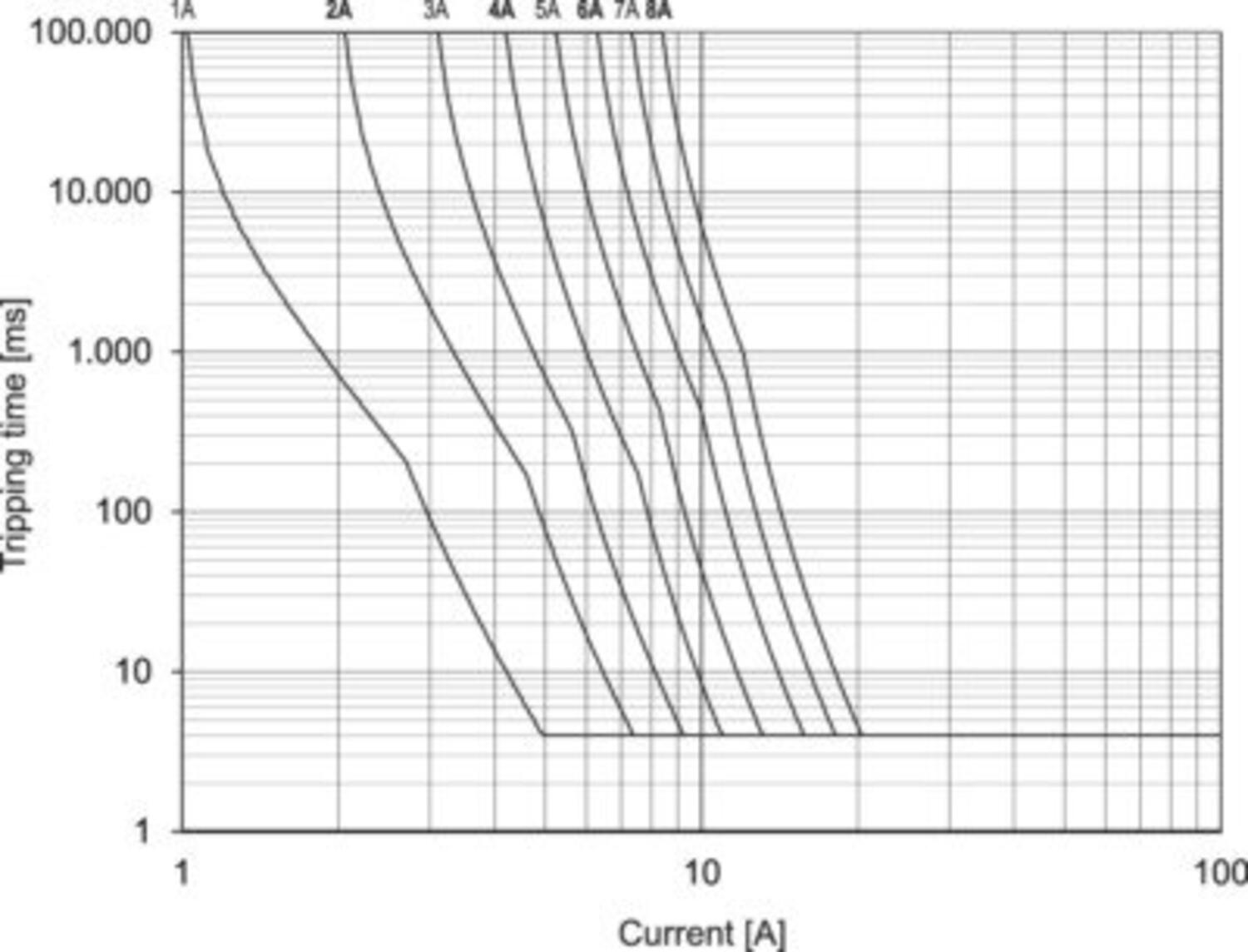

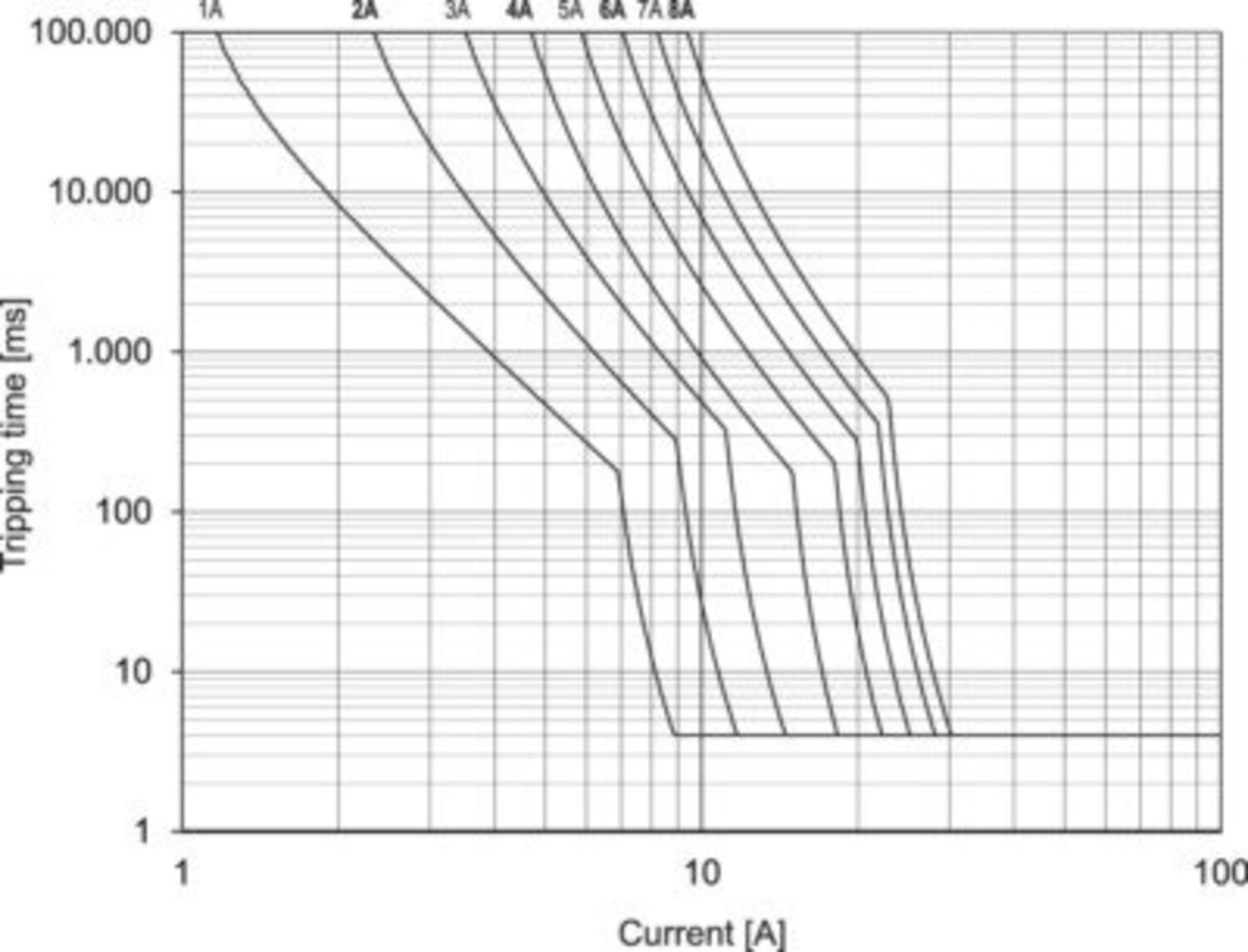

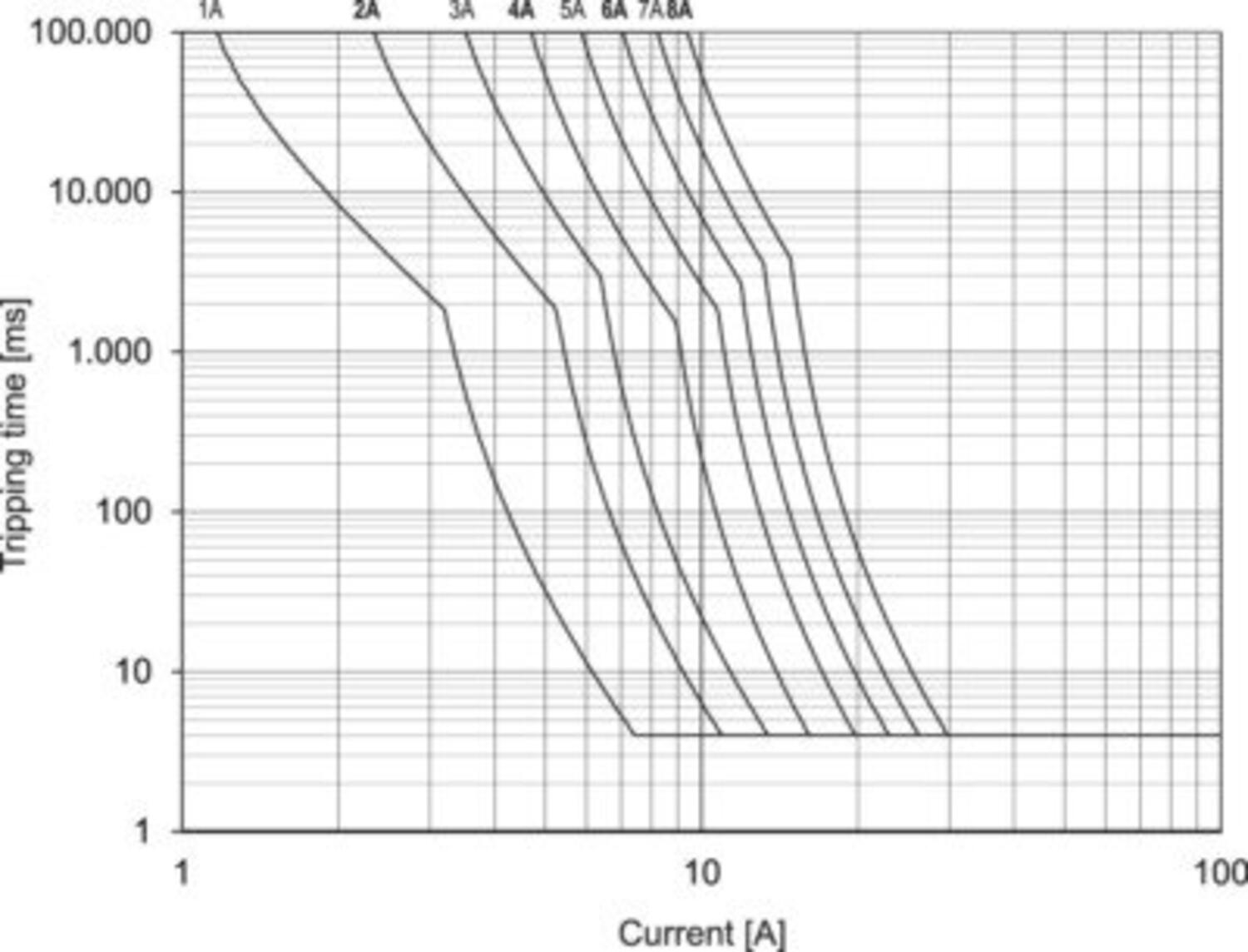

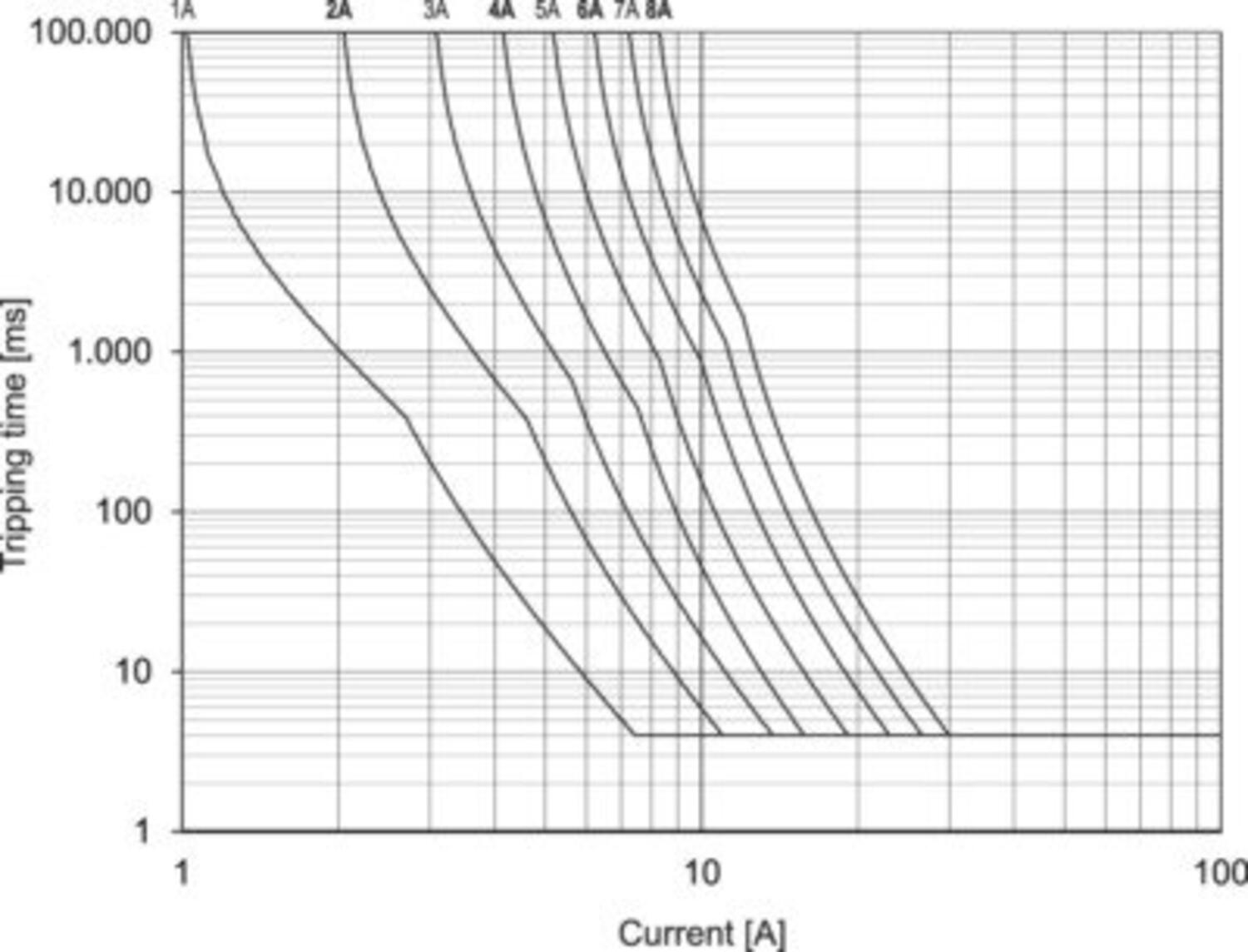

Fem ulike karakteristikker kan velges med et tommehjul. Hurtig, mellom, treg og 2 ekstra trege karakteristikker. De trege karakteristikkene benyttes for innkobling av laster med høy startstrøm. Selv om man velger en av de trege karaktristikkene, reagerer sikring raskt ved kotrsluttning sammenlignet med vanlige automatsikringer. (6-9 = ekstra ekstra treg)
Etter å ha valgt sikringens strømverdi og karakteristikk, lagrer man dette ved å skru av og på sikringen ved å trykke på knapen i front eller ved å skru av om på driftsspenningen.

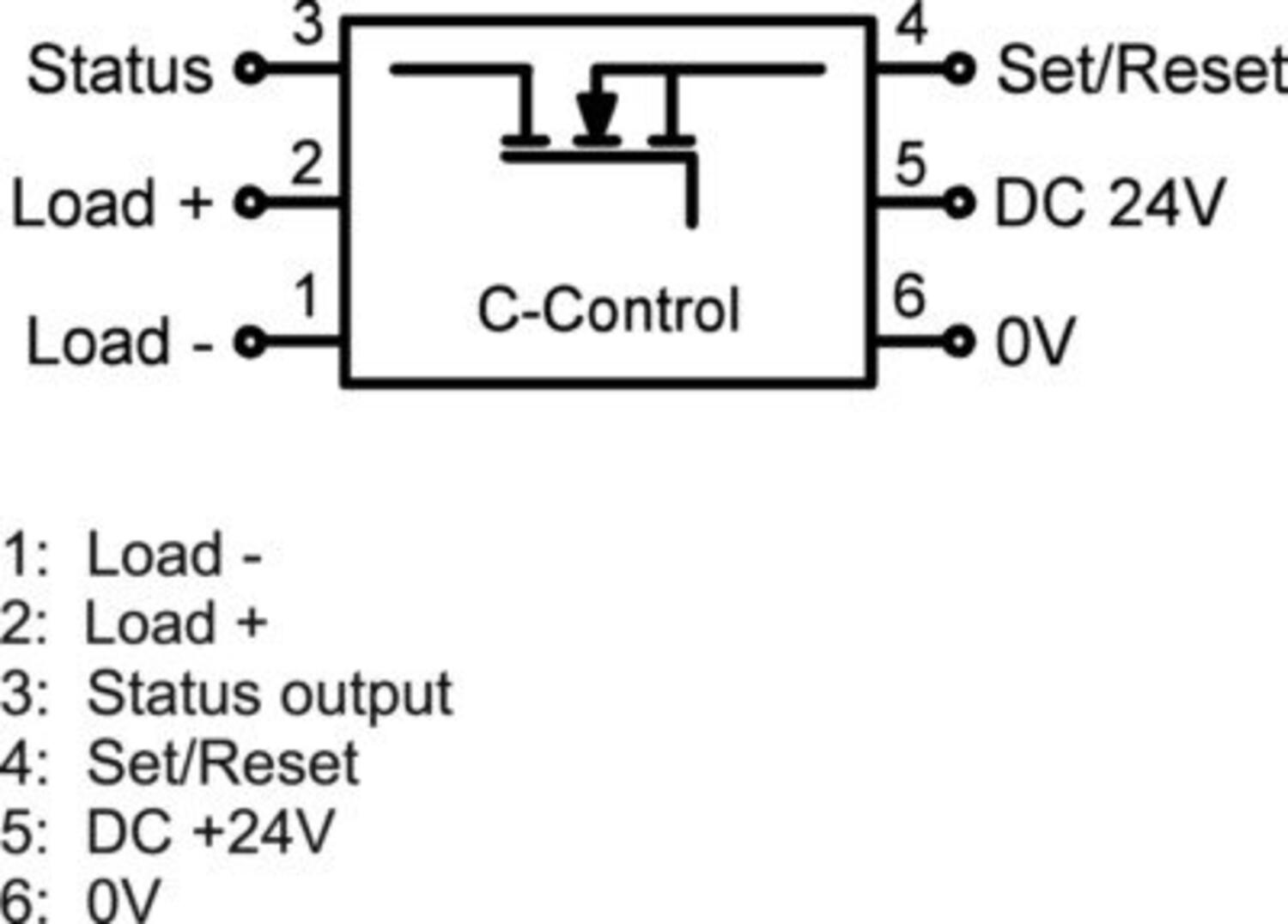

12 eller 24 V DC tilkoblingen tilkobles direkte i hver sikring alternativt via en lask. Reset kan gjøres via en knapp i fronten (man kan også manuelt koble ut sikringen via knappen) alternativt via fjernstyring.
Ved utløst sikring blinker LED lampen rødt, når feilen er rettet opp i kvitterer man via knappen i front alternativt via fjernstyringen. LED lampen lyser da med fast rødt lys. Men neste reset signal aktiverer man sikringen og LED lampen lyser med fast grønt lys. Om mange sikringer er montert ved siden av hverandre ser man raskt hvilke sikringer som er trippet. Det finnes også en utgang som aktiveres når sikringen løser ut. Utgangen kan kobles sammen i en gruppe ved hjelp av en lask, om en av sikringene i gruppen faller får man et signal.
På 716480 faller utgangen til null også hvis den manuellt skrus av. Luken kan låses med en plombering og merkes med vår RC55 merking eller fargekodes med 4 ulike farger. (Sikringen har ingen galvanisk isolasjon mellom inn og utgang når den er tilkoblet til 12 eller 24 V DC)

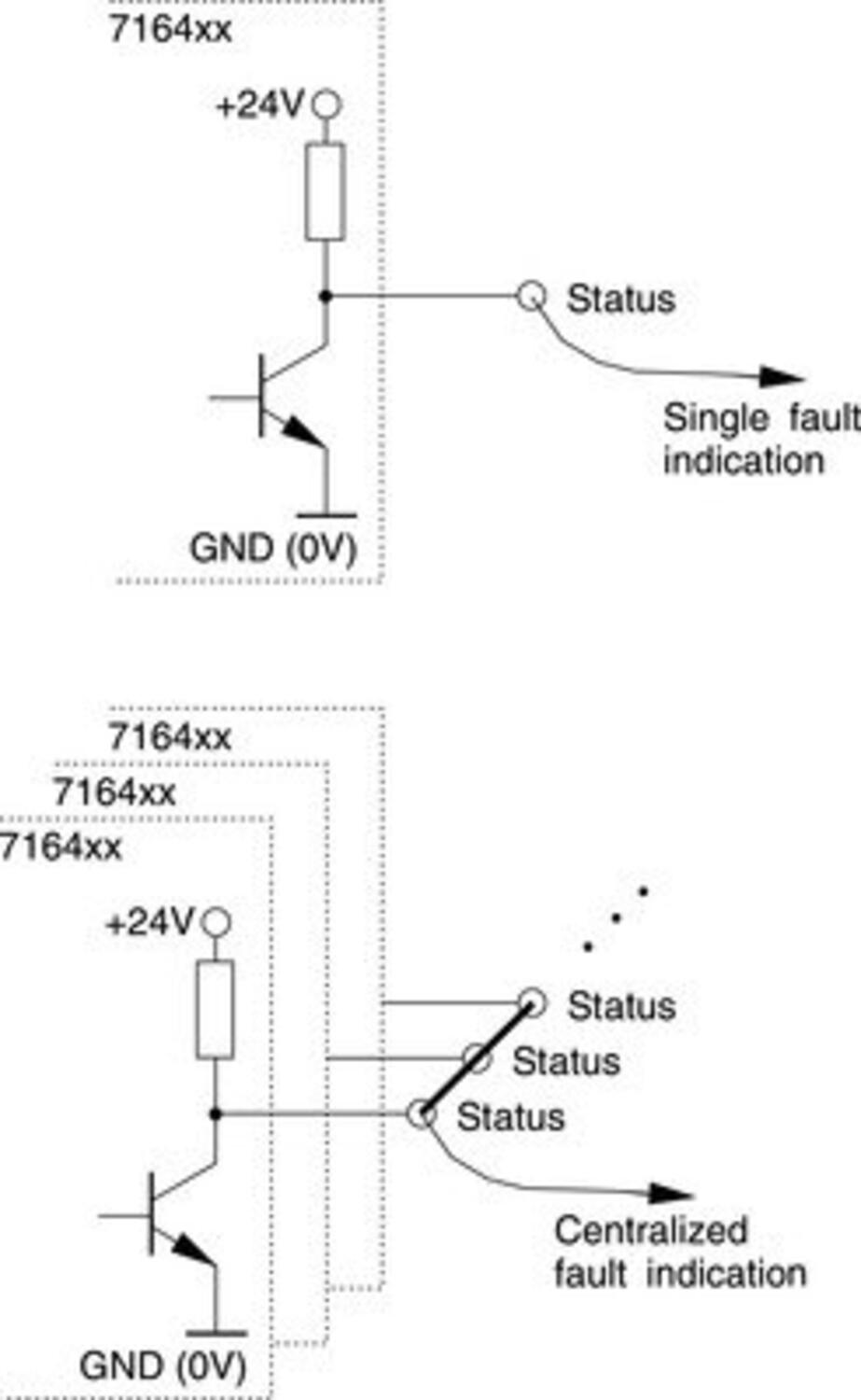

Signalutgang
Signalutgangen er av open collector typen med Pull-up motstand. Med denne teknikken kan man bygge sammen grupper og få alarme om en sikring i gruppen løser ut. Avhengig av den ytre lastresistansenkan utspenningen ved ikke utløst sikring variere.
Eks 1. Kun 1 stk sikring benyttes, alarmutgangen er koblet til en PLS inngang på 10 kΩ. Utsignalet på alarmutgnagen ved driftstatus er 19,8 V DC. Alarmutgangens interne resistans er 2,1 kΩ. Re/ Rtot*U= 10 kΩ/12,1 kΩ*24=19,8 V).
Eks 2. 10 stk sikringer er koblet. sammen i en gruppe med en feller alarmutgang til en PLS inngang på 10kΩ. Utsignalet på alarmutgangen ved driftstatus er 23,5 V DC. Alarmutgangens interne resistans er 2,1 kΩ. 2,1 kΩ/10=210 Ω. Re/ Rtot*U = 10 kΩ/10,21 kΩ*24=23,5 V DC.
Eks. 3. Med en reléspole som ofte er lavohmig skal tilkobles direkte til alarmutgangen skal +24 V DC kobles direkte til reléet, minus skal kobles til alarmutgangen. OBS! Man får invertert funksjon, når sikringen ikke signaliserer feil er reléet ikke påvirket, ved feil aktiveres reléet. Benytt f.eks 761020.1000,
| Eks 1 : En sikring
| Eks 2 : Flere sikringer
| Eks 3 : Med rele
|
- 12/24 V DC
- 1-8 A (1 A trinn)
- Distribusjon av både pluss (+) og minus (-)
- 5 valgbare karakteristikker
- Signalutgang / fjernstyring
Valgt variant
Tekniske data

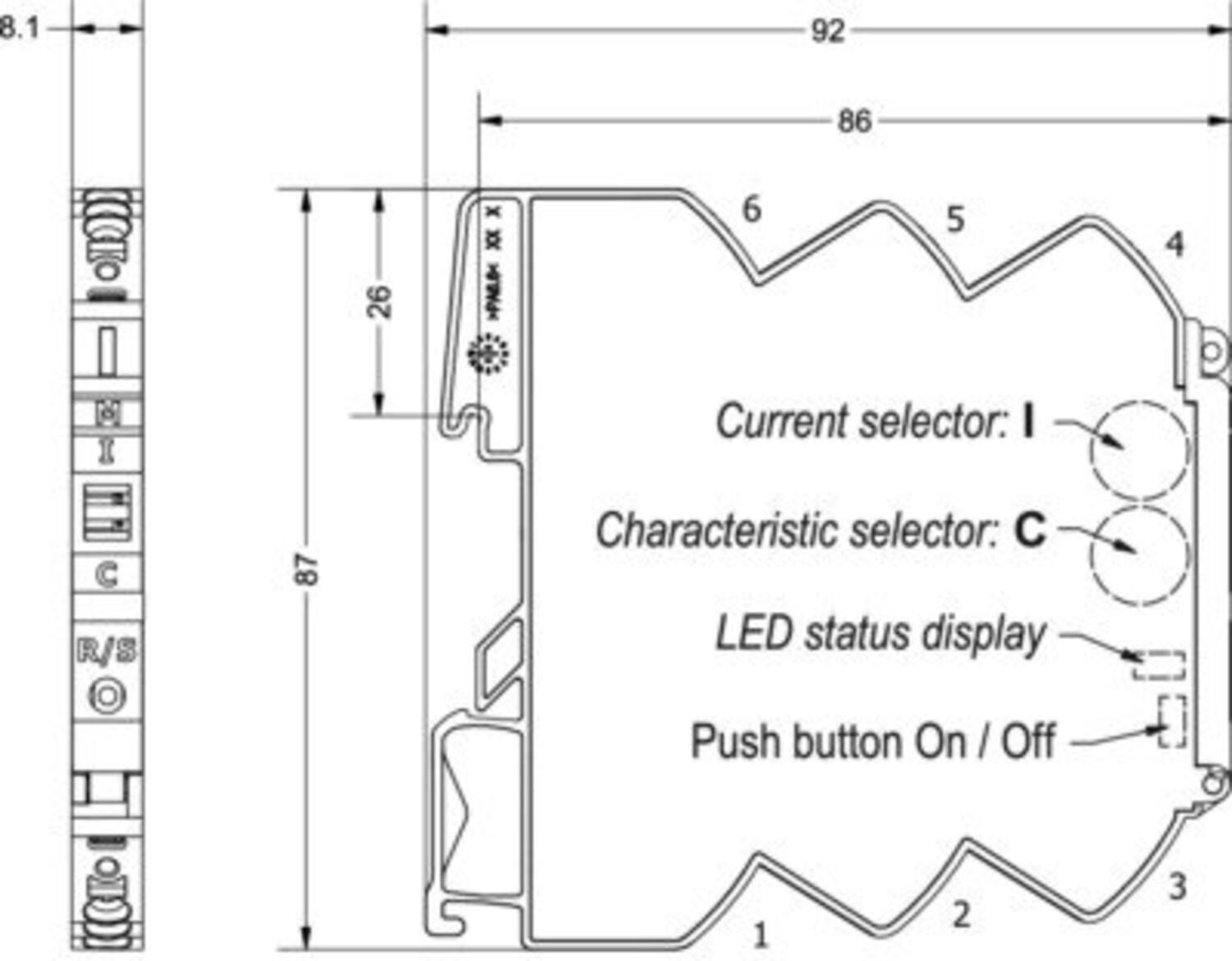

| Bredde | 8,1 |
|---|---|
| Driftspenning DC maks. | 30 |
| Driftspenning DC min. | 10 |
| Dybde | 92 |
| EMC | EN61000-6-2, EN61000-6-4 |
| Godkjenninger | CE |
| Høyde | 87 |
| Inngangsstrøm maks. | 8 A |
| IP-klasse | IP20 |
| Kapasitans maks. | 10000 |
| Karakteristikk | 1=hurtig, 2=mellom, 3=treg, 4=ekstra treg og 5=ekstra ekstra treg. |
| Montering | DIN-Skinne |
| Reaksjonstid | 800 |
| Spenningsfall over halvlederen | 180 |

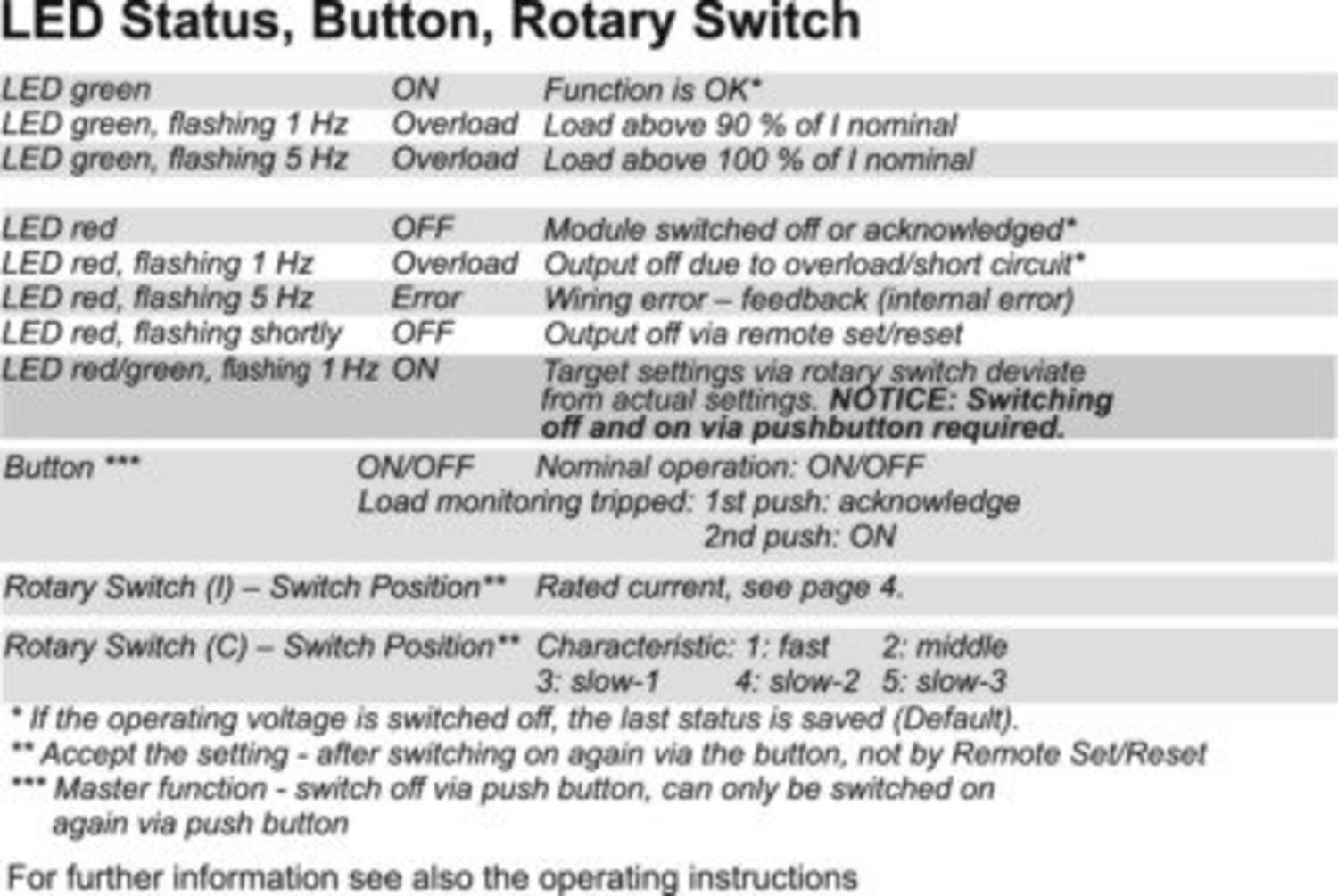

| Statusindikering | LED. Grønt fast lys=OK, blinkende grønt=laststrømmen er over 90 % av innstilt merkstrøm. Blinkende rødt=utløst sikring. Fast rød=sikringen avslått |
|---|---|
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 50 °C |
| Tilkobling | Push-in 0,25-2,5mm² |
| Tilkoblingsareal maks. | 2,5 mm² |
| Tilkoblingsareal min. | 0,25 mm² |
| Utgangshalvledere | Mosfet |
| Utgangsstrøm maks. | 8 A |
| Valbare trinn | 1 A |
| Valgbare strømområden | 1-8 A (1 A trinn) |
| Valgbart strømområde maks. | 8 A |
| Valgbart strømområde min. | 1 A |
| Vekt | 60 |
Nedlastbare filer
Produktbeskrivelse
Vanlige automatsikringer som tilkobles til 12 eller 24 V DC har ofte vanskeligheter med å løse ut, spesielt ved lange kabler og tynt tverrsnitt. Selektiviteten fungerer ikke og samtlige sikringsgrupper faller innen automatsikringen løser ut på det termiske område, noe som kan ta flere minutter. Våre elektroniske sikringer løser ut sikkert også ved lange kabellengder noe som gir god selektivitet uten avbrudd på feilfrie sikringsgrupper.
Som en del av produsentens arbeid med å kontinuerlig utvikle og optimalisere produktporteføljen, har produsenten ytterligere optimalisert LOCC-Box systemet med en ny LOCC-Box-M (mini) med hensyn til enkel installasjon, tilkoblingsteknologi og ytelse. Med distribusjon av både pluss og minus gjør den meget anvendelig i applikasjoner med dårlig plass.
- Denne har tilkobling for både pluss (+) og minus (-)
- Justerbar fra 1-8 A (1 A trinn)
- 5 forskjellige karakteristikker
- Push-In tilkobling (for å ta ut kabelen brukes en rett trekker 3,5 mm x 0,5 mm)
- 2 mm test uttak
- Tydelig laser merking
- Samme lasker som vanlig LOCC-BOX
Tommehjul 1:
Sikringens merkestrøm stilles inn ved hjelp av et tommehjul under sikkerhetsluken. Strømmen kan innstilles fra 1 til 8 A i 1A trinn. (9-10 = 8 A)
Tommehjul 2:
Fem ulike karakteristikker kan velges med et tommehjul. Hurtig, mellom, treg og 2 ekstra trege karakteristikker. De trege karakteristikkene benyttes for innkobling av laster med høy startstrøm. Selv om man velger en av de trege karaktristikkene, reagerer sikring raskt ved kotrsluttning sammenlignet med vanlige automatsikringer. (6-9 = ekstra ekstra treg)
Etter å ha valgt sikringens strømverdi og karakteristikk, lagrer man dette ved å skru av og på sikringen ved å trykke på knapen i front eller ved å skru av om på driftsspenningen.
12 eller 24 V DC tilkoblingen tilkobles direkte i hver sikring alternativt via en lask. Reset kan gjøres via en knapp i fronten (man kan også manuelt koble ut sikringen via knappen) alternativt via fjernstyring.
Ved utløst sikring blinker LED lampen rødt, når feilen er rettet opp i kvitterer man via knappen i front alternativt via fjernstyringen. LED lampen lyser da med fast rødt lys. Men neste reset signal aktiverer man sikringen og LED lampen lyser med fast grønt lys. Om mange sikringer er montert ved siden av hverandre ser man raskt hvilke sikringer som er trippet. Det finnes også en utgang som aktiveres når sikringen løser ut. Utgangen kan kobles sammen i en gruppe ved hjelp av en lask, om en av sikringene i gruppen faller får man et signal.
På 716480 faller utgangen til null også hvis den manuellt skrus av. Luken kan låses med en plombering og merkes med vår RC55 merking eller fargekodes med 4 ulike farger. (Sikringen har ingen galvanisk isolasjon mellom inn og utgang når den er tilkoblet til 12 eller 24 V DC)
Signalutgang
Signalutgangen er av open collector typen med Pull-up motstand. Med denne teknikken kan man bygge sammen grupper og få alarme om en sikring i gruppen løser ut. Avhengig av den ytre lastresistansenkan utspenningen ved ikke utløst sikring variere.
Eks 1. Kun 1 stk sikring benyttes, alarmutgangen er koblet til en PLS inngang på 10 kΩ. Utsignalet på alarmutgnagen ved driftstatus er 19,8 V DC. Alarmutgangens interne resistans er 2,1 kΩ. Re/ Rtot*U= 10 kΩ/12,1 kΩ*24=19,8 V).
Eks 2. 10 stk sikringer er koblet. sammen i en gruppe med en feller alarmutgang til en PLS inngang på 10kΩ. Utsignalet på alarmutgangen ved driftstatus er 23,5 V DC. Alarmutgangens interne resistans er 2,1 kΩ. 2,1 kΩ/10=210 Ω. Re/ Rtot*U = 10 kΩ/10,21 kΩ*24=23,5 V DC.
Eks. 3. Med en reléspole som ofte er lavohmig skal tilkobles direkte til alarmutgangen skal +24 V DC kobles direkte til reléet, minus skal kobles til alarmutgangen. OBS! Man får invertert funksjon, når sikringen ikke signaliserer feil er reléet ikke påvirket, ved feil aktiveres reléet. Benytt f.eks 761020.1000,
| Eks 1 : En sikring
| Eks 2 : Flere sikringer
| Eks 3 : Med rele
|
