ELCO
Statisk rele for DIN-skinne

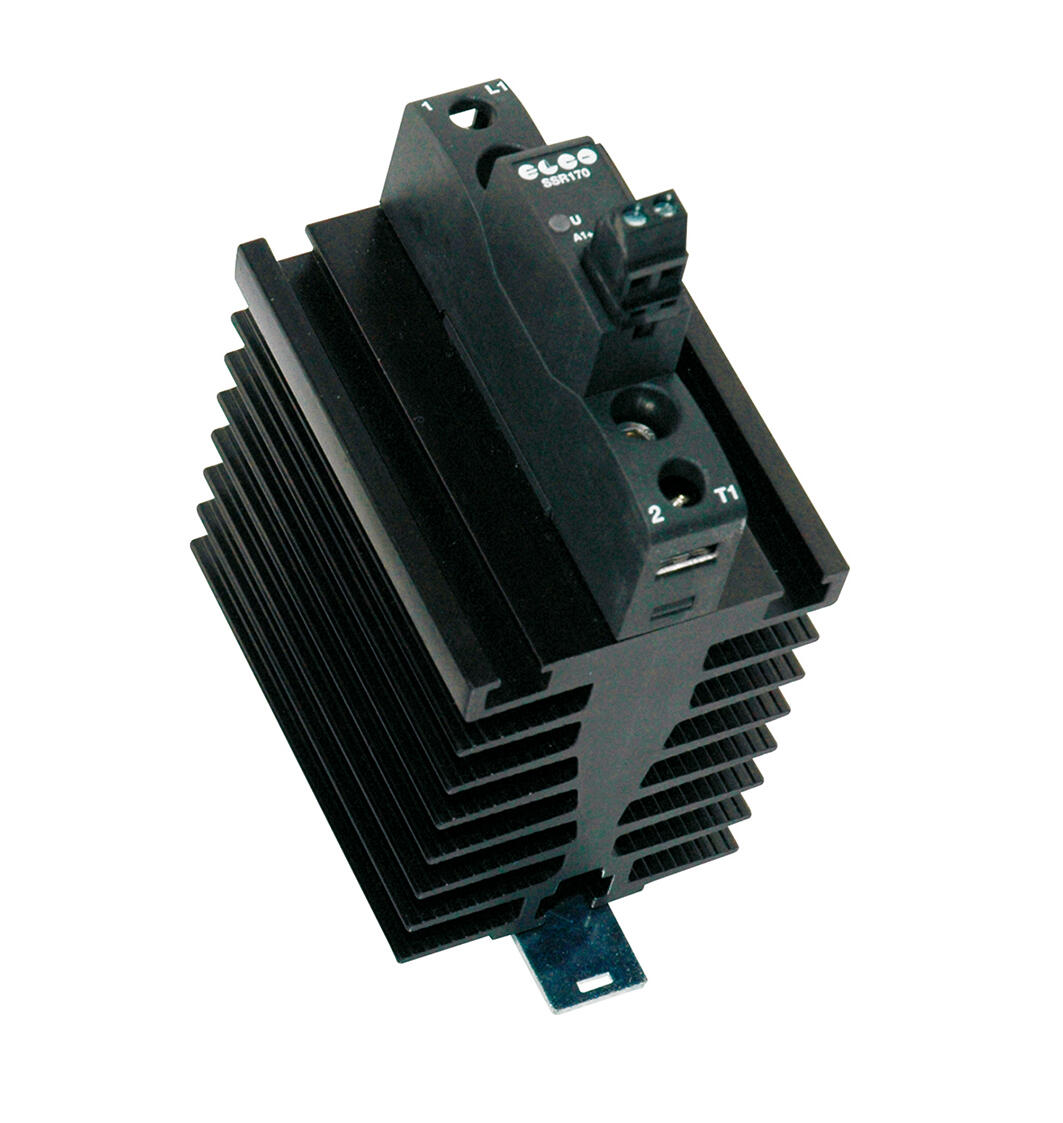

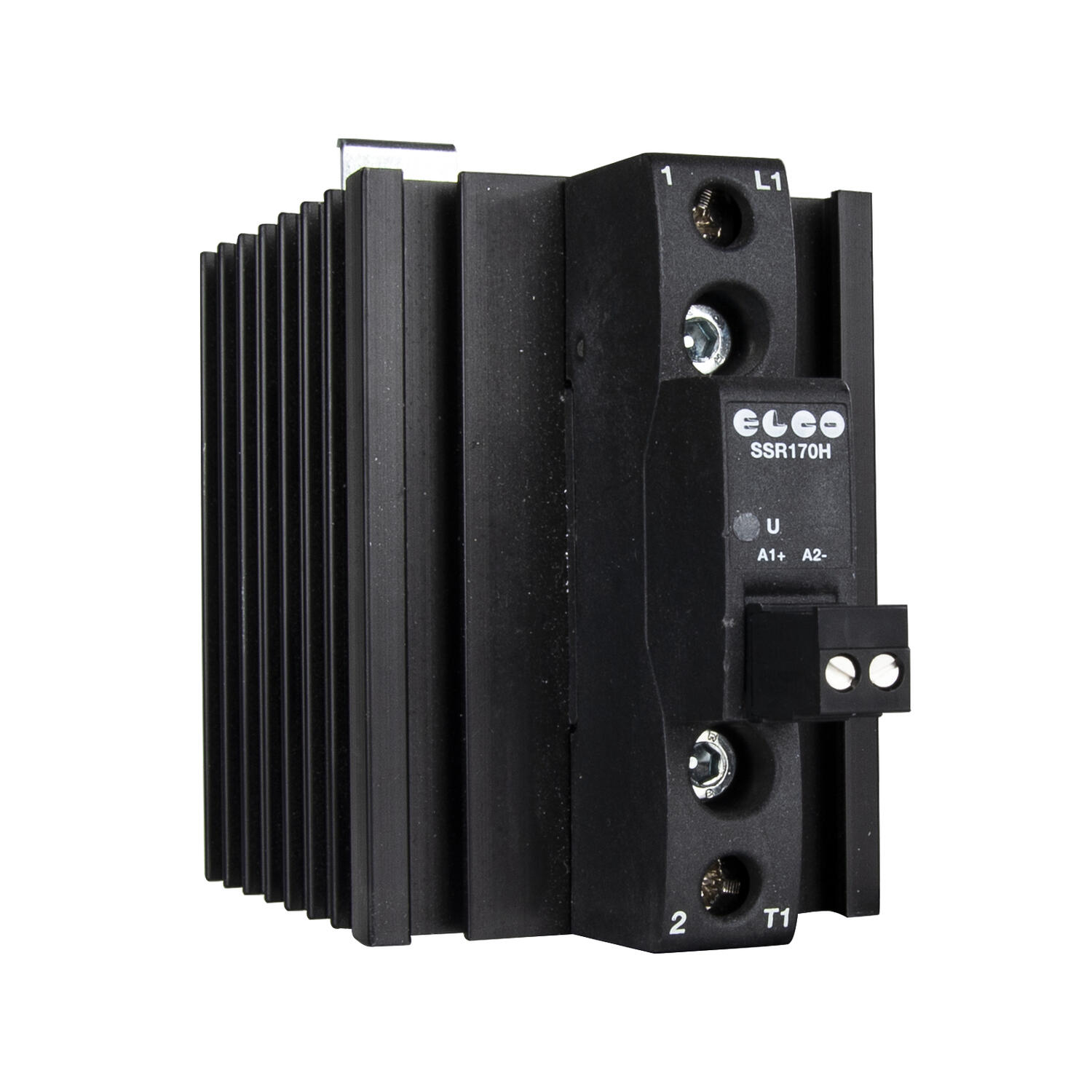

Elcos statiske releer serie serie SSR170H finnes i en 60 A-versjon.
SSR releet er kontaktorkoblet noe som betyr at lasten kobles som på en kontaktor, dvs. går inn på oversiden og ut på nedsiden. Styresignalet kobles inn på en pluggbar kontakt i front av releet.
De lagerførte variantene har innebygget overspenningsbeskyttelse som beskytter mot spenningstopper som kan komme på elnettet fra andre industrielle apparater.
Serie SSR170 har bl. a følgende spesifikasjoner:
- Laststrøm 60 A
- Universellt lastspenningsområde, 48-600 V AC
- Nullvoltsstyrte (for resistive laster, f.eks. varmeelementer)
- Styrespenning 3-32 V DC ( 90-280 V AC på forespørsel)
- Integrert overspenningsbeskyttelse
- Relebredde 65 mm
- "Heis-skruer" for optimal kabelmontasje
- Integret kjøleribbe som er optimert for anngitt belastning
- LED-indikering for aktivert innsignal
Primærsikring:
Relemodell | Sikring | Sikringsholder |
|
SSR170H-60600A | DN00UB69V50L | 1SC375 (2 stk) |
|
- Laststrøm 60 A
- Lastsp: 48-600 V AC
- Spole: 4-32 V DC eller 230 V AC
- 65 mm bredde
Valgt variant
Tekniske data
| Antall poler | 1 |
|---|---|
| Bredde | 65 mm |
| Egetforbruk maks. | 12 mA |
| Egetforbruk min. | 8 mA |
| Fraslagsspenning | 2 V |
| Fraslagstid | 10 ms |
| I2t-verdi | 1404 A²s |
| Isolasjonsspenning inn/ut | 5000 V |
| Lastfrekvens maks | 60 Hz |
| Lastfrekvens min | 50 Hz |
| Lastspenning AC maks. | 600 V |
| Lastspenning AC min. | 48 V |
| Laststrøm AC maks. | 60 A |
| Laststrøm min. | 165 mA |
| Lekkasjestrøm | 1 mA |
|---|---|
| Maks strøm | 530 |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 130 °C |
| Peak spenning (ikke repeterende) | 1200 V |
| Spenningsfall over halvlederen Imax | 1,2 V |
| Styrespenning DC maks. | 32 V |
| Styrespenning DC min. | 4 V |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 80 °C |
| Tilslagstid | 10 ms |
| Vekt | 750 g |
Nedlastbare filer
Produktbeskrivelse
Elcos statiske releer serie serie SSR170H finnes i en 60 A-versjon.
SSR releet er kontaktorkoblet noe som betyr at lasten kobles som på en kontaktor, dvs. går inn på oversiden og ut på nedsiden. Styresignalet kobles inn på en pluggbar kontakt i front av releet.
De lagerførte variantene har innebygget overspenningsbeskyttelse som beskytter mot spenningstopper som kan komme på elnettet fra andre industrielle apparater.
Serie SSR170 har bl. a følgende spesifikasjoner:
- Laststrøm 60 A
- Universellt lastspenningsområde, 48-600 V AC
- Nullvoltsstyrte (for resistive laster, f.eks. varmeelementer)
- Styrespenning 3-32 V DC ( 90-280 V AC på forespørsel)
- Integrert overspenningsbeskyttelse
- Relebredde 65 mm
- "Heis-skruer" for optimal kabelmontasje
- Integret kjøleribbe som er optimert for anngitt belastning
- LED-indikering for aktivert innsignal
Primærsikring:
Relemodell | Sikring | Sikringsholder |
|
SSR170H-60600A | DN00UB69V50L | 1SC375 (2 stk) |
|
