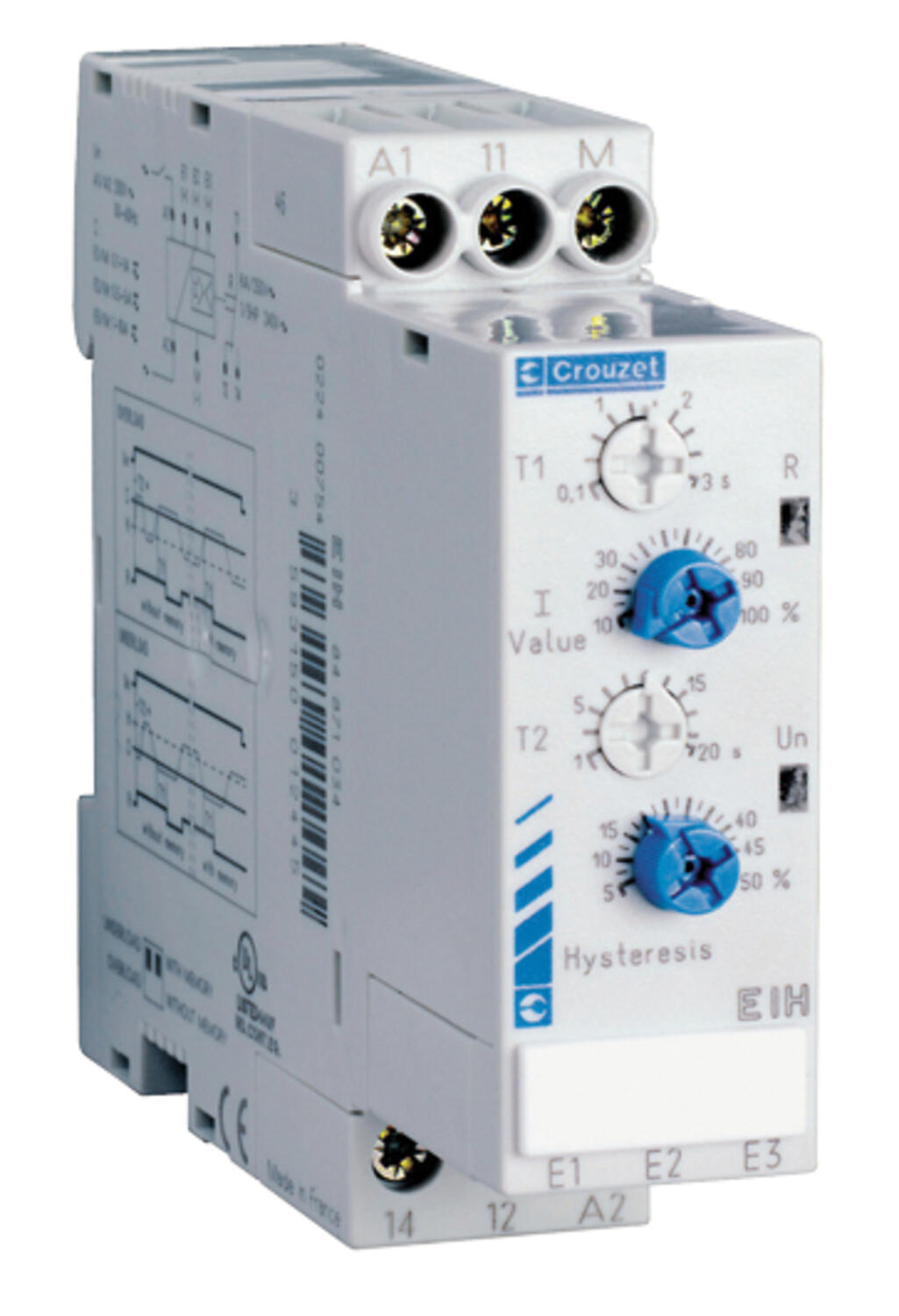

CROUZET CONTROL
EIL, EIH
Strømkontroll / overvåkningsrele
For kontroll av over- eller understrøm.
Produktet krever driftsspenning.
Når verdien av målestrømmen når den innstilte grenseverdien, veksler reléutgangen (reléet faller = failsafe) etter tidsforsinkelsen T1, reléutgangen returnerer igjen når den nåværende verdien går over hysteresegrensen, det vil si grenseverdi pluss/minus satt hysterese.
Ved understrømsmåling kan grenseverdien + hysterese ikke være mer enn maks måleområde.
Hvis minnet blir brukt, forblir utgangsreléet i "alarm"-modus til driftsspenningen brytes.
Grenseverdier og hysterese justeres i fronten.
Tidsforsinkelsen T2 er forsinkelsen på utgangsreléet etc. ved å starte for å forhindre falske alarmer under oppstart, er T2 bare aktiv hver gang driftsspenningen slås på.
Tidsforsinkelse T1 er aktiv i løpet av måleperioden og forhindrer relékobling under midlertidige endringer. DIP-switches i underkant av reléet for valg av over- eller understrømsfunksjon, samt valv minne eller ikke-minne funksjon for reléutgang. Endringer på disse må gjøres i spenningsfri tilstand.

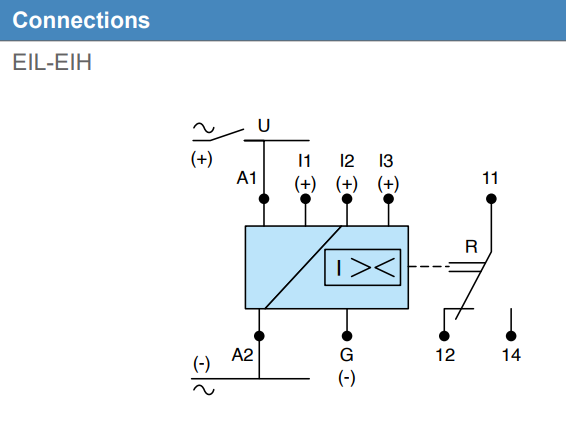

Hver modell har tre forskjellige måleområdeinnganger.
Grønn LED (Un) indikerer driftsspenning OK. Gul LED (R) indikerer aktiv reléutgang.
- 2 - 500mA / 0,1 - 10A
- Over- eller understrøm
- Justerbar tidsforsinkelse
Valgt variant
Tekniske data
Funksjon |
|
|---|---|
| Måleområde E1-M | 0,1-1A |
| Måleområde E2-M | 0,5-5A |
| Måleområde E3-M | 1-10A |
| E1-M max. current <1s at 25°C | 17A |
| E2-M max. current <1s at 25°C | 20A |
| E3-M max. current <1s at 25°C | 50A |
| E1-M max. continuous current in 25°C | 2A |
| E2-M max. continuous current in 25°C | 6A |
*Invisible Heading* |
|
|---|---|
| E3-M max. continuous current in 25°C | 11A |
Elektrisk data |
|
| Matespenning | 24-240VAC/DC |
| Antall poler | 1 |
| Dybde | 95 mm |
| Bredde | 22,5 mm |
| Høyde | 83 mm |
Nedlastbare filer
Produktbeskrivelse
For kontroll av over- eller understrøm.
Produktet krever driftsspenning.
Når verdien av målestrømmen når den innstilte grenseverdien, veksler reléutgangen (reléet faller = failsafe) etter tidsforsinkelsen T1, reléutgangen returnerer igjen når den nåværende verdien går over hysteresegrensen, det vil si grenseverdi pluss/minus satt hysterese.
Ved understrømsmåling kan grenseverdien + hysterese ikke være mer enn maks måleområde.
Hvis minnet blir brukt, forblir utgangsreléet i "alarm"-modus til driftsspenningen brytes.
Grenseverdier og hysterese justeres i fronten.
Tidsforsinkelsen T2 er forsinkelsen på utgangsreléet etc. ved å starte for å forhindre falske alarmer under oppstart, er T2 bare aktiv hver gang driftsspenningen slås på.
Tidsforsinkelse T1 er aktiv i løpet av måleperioden og forhindrer relékobling under midlertidige endringer. DIP-switches i underkant av reléet for valg av over- eller understrømsfunksjon, samt valv minne eller ikke-minne funksjon for reléutgang. Endringer på disse må gjøres i spenningsfri tilstand.
Hver modell har tre forskjellige måleområdeinnganger.
Grønn LED (Un) indikerer driftsspenning OK. Gul LED (R) indikerer aktiv reléutgang.
