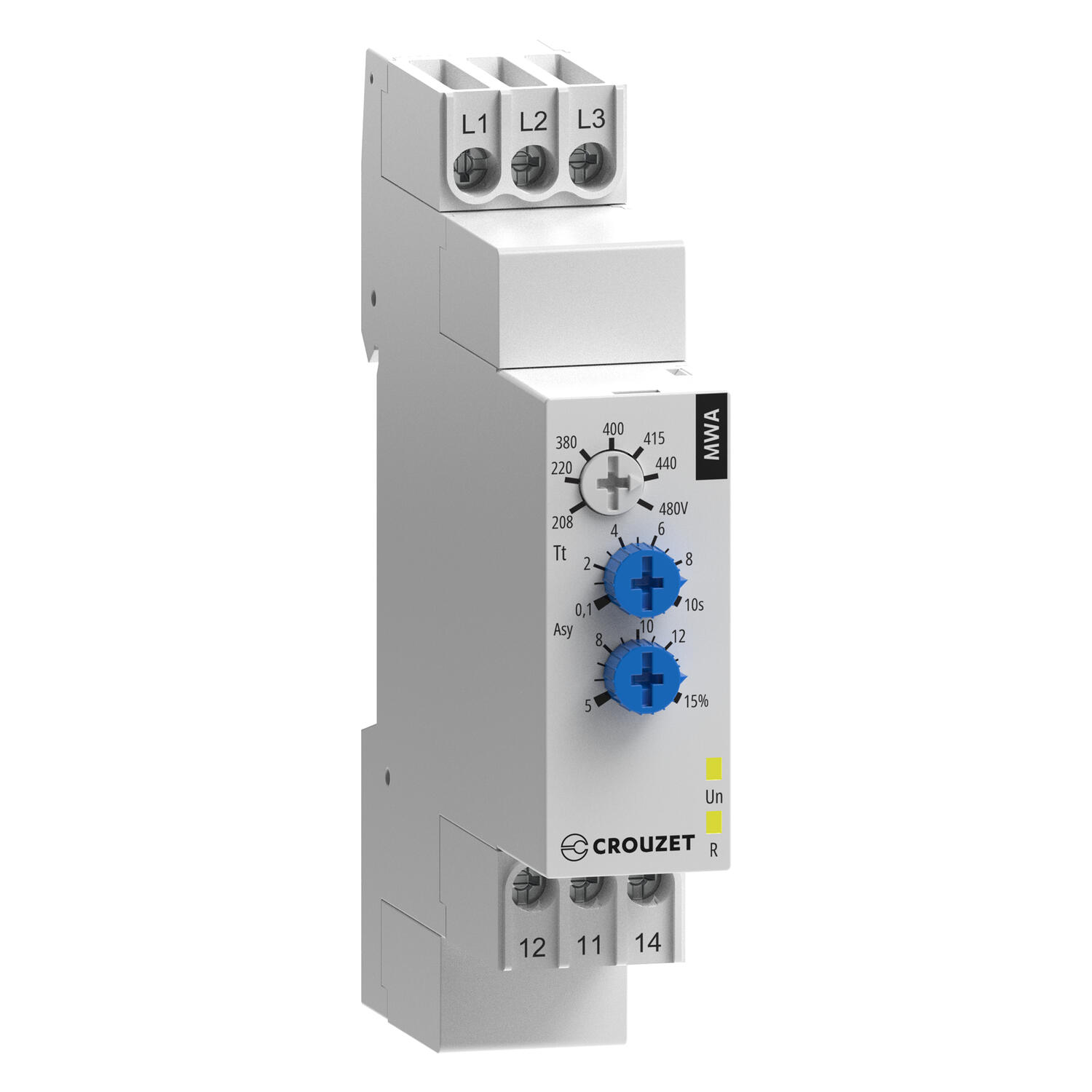

CROUZET CONTROL
MWA
Fasekontroll / overvåkningsrele
Kontrollrelé for faseovervåking som måler regenerert spenning (tilbakematet spenning) og asymetri.
Vribryter i fronten for innstilling av rett målespenning i 3-fase nettet.
Vribryterens stilling registreres ikke før manøverspenningen settes på.
Om vribryterens stilling endres under drift begynner alle lysdiodene å blinke, men produktet fortsetter å fungere normalt med den spenningen som senest var innstilt på vribryteren.
Reléet overvåker rett fasefølge mellom de 3 fasene eller om en fase blir borte.
Reléet måler også tilbakematet spenning (U<0,7xUn) inntil 70%.
Asymetriinnstillingen gjøres i fronten mellom 5% til 15% (merkespenningen mellom fasene (Un) og asymetrigrad i %).
Ved asymetrifeil kommer reléet til å gi en alarm (relé utgangen faller) etter tidsforsinkelsen (Tt) som stilles inn i fronten. Grønn LED (Un) indikerer manøverspenning OK. Gul LED (R) indikerer aktiv reléutgang.
- 3x208-480 V AC
- Fasefølge, fasebrudd og asymetri
- Tilbakematet spenning opptil 70%
- Innstillbar nettspenning
Valgt variant
Tekniske data
Funksjon |
|
|---|---|
| Valg av merkespenning | 208, 220, 380, 400, 415, 440, 480 V |
| Tidsforsinkelse alarm | 0,2 s |
| Tidsforsinkelse oppstart | 0,5 s |
| Tidsforsinkelse ved overskridelse av grenseverdi | 0,1-10s |
Elektrisk data |
|
| Utgang | Rele |
| Brytevne | 5A, 250V AC/DC |
| Matespenning | 3 x 208-480V AC |
Øvrig teknisk data |
|
|---|---|
| IP-klasse tilkobling | IP20 |
| IP-klasse kåpe | IP30 |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 50 °C |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 70 °C |
| Vekt | 80 g |
| Godkjenninger | CSA, GL, RoHS, UL |
Produktbeskrivelse
Kontrollrelé for faseovervåking som måler regenerert spenning (tilbakematet spenning) og asymetri.
Vribryter i fronten for innstilling av rett målespenning i 3-fase nettet.
Vribryterens stilling registreres ikke før manøverspenningen settes på.
Om vribryterens stilling endres under drift begynner alle lysdiodene å blinke, men produktet fortsetter å fungere normalt med den spenningen som senest var innstilt på vribryteren.
Reléet overvåker rett fasefølge mellom de 3 fasene eller om en fase blir borte.
Reléet måler også tilbakematet spenning (U<0,7xUn) inntil 70%.
Asymetriinnstillingen gjøres i fronten mellom 5% til 15% (merkespenningen mellom fasene (Un) og asymetrigrad i %).
Ved asymetrifeil kommer reléet til å gi en alarm (relé utgangen faller) etter tidsforsinkelsen (Tt) som stilles inn i fronten. Grønn LED (Un) indikerer manøverspenning OK. Gul LED (R) indikerer aktiv reléutgang.
