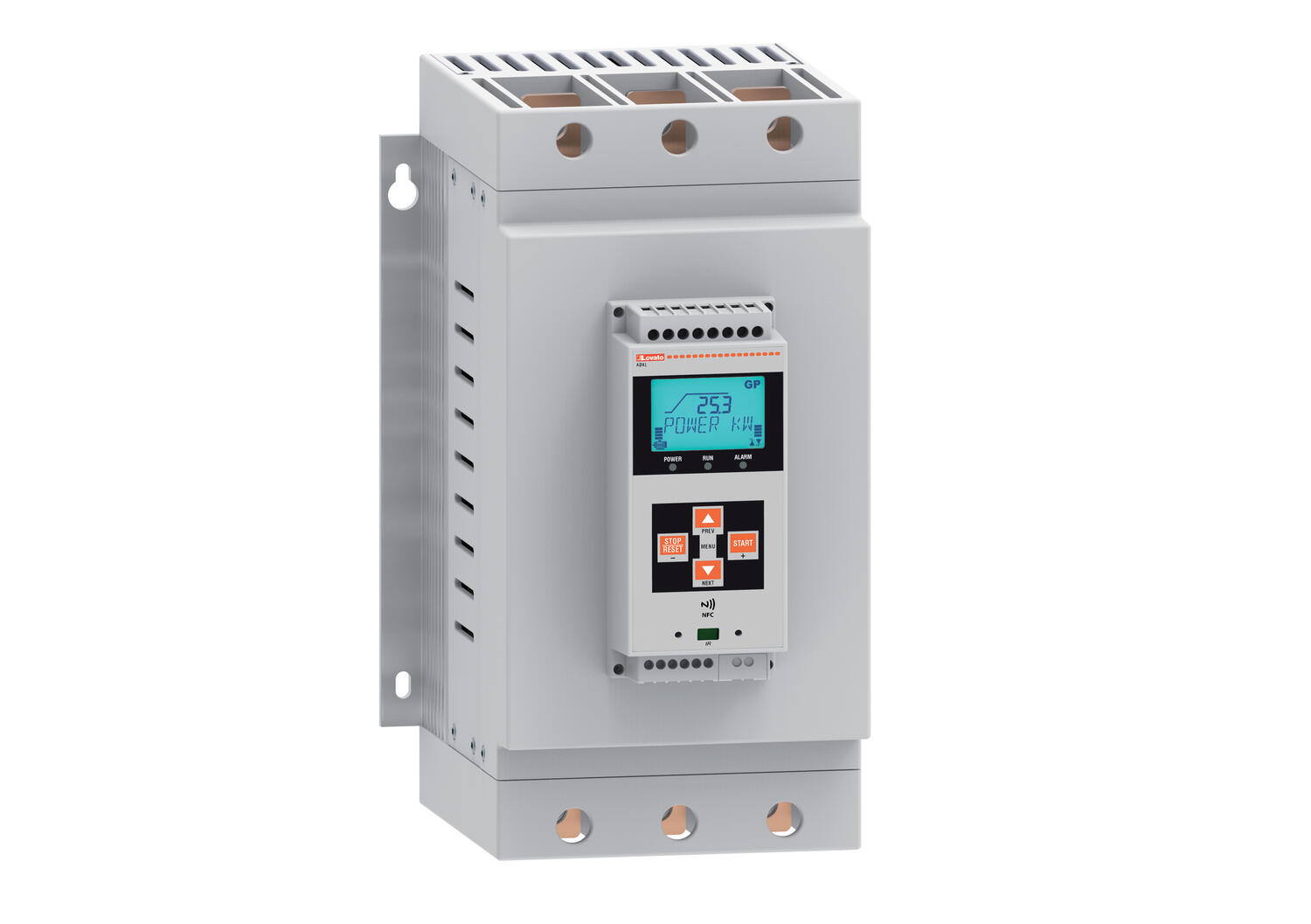

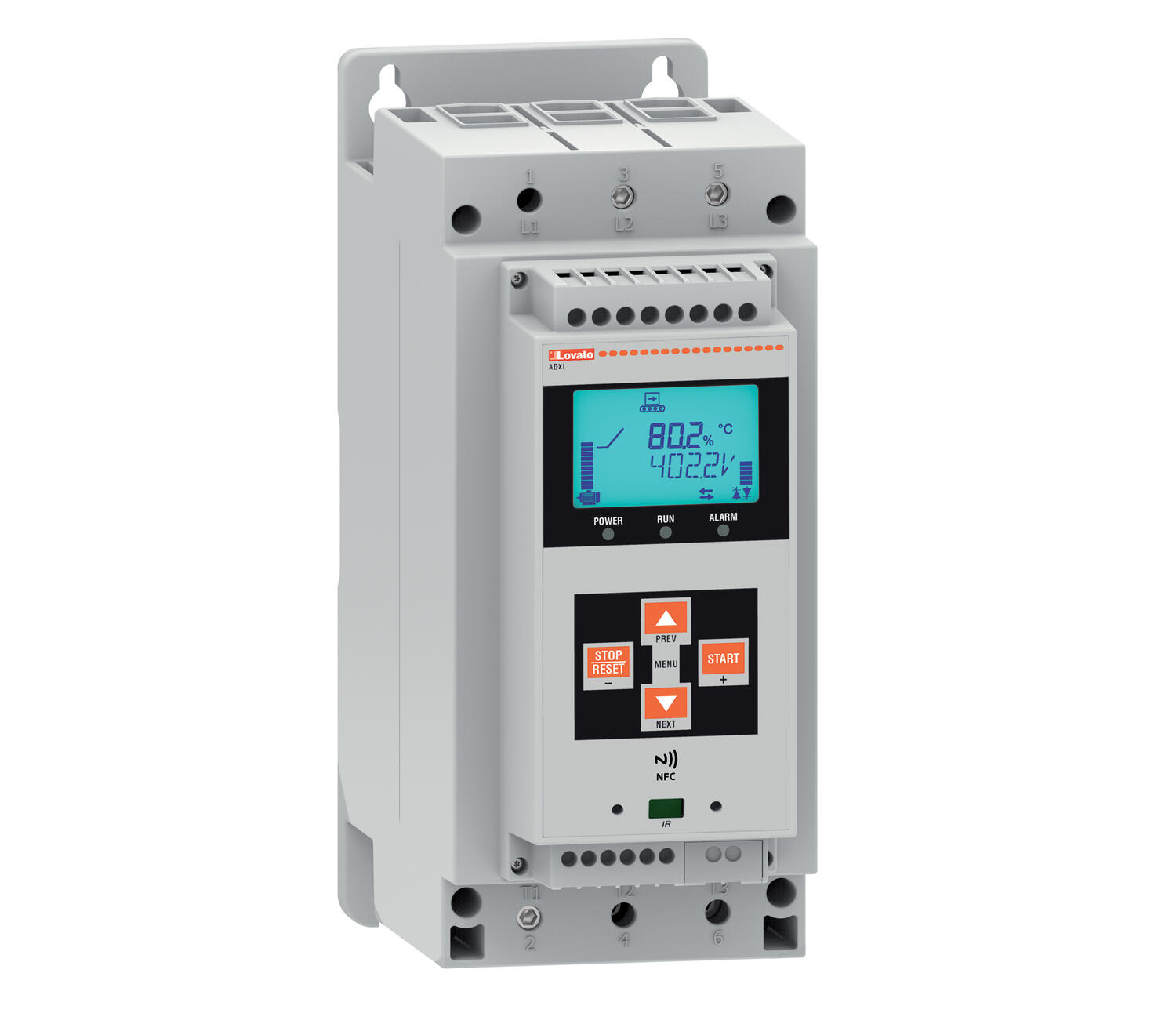

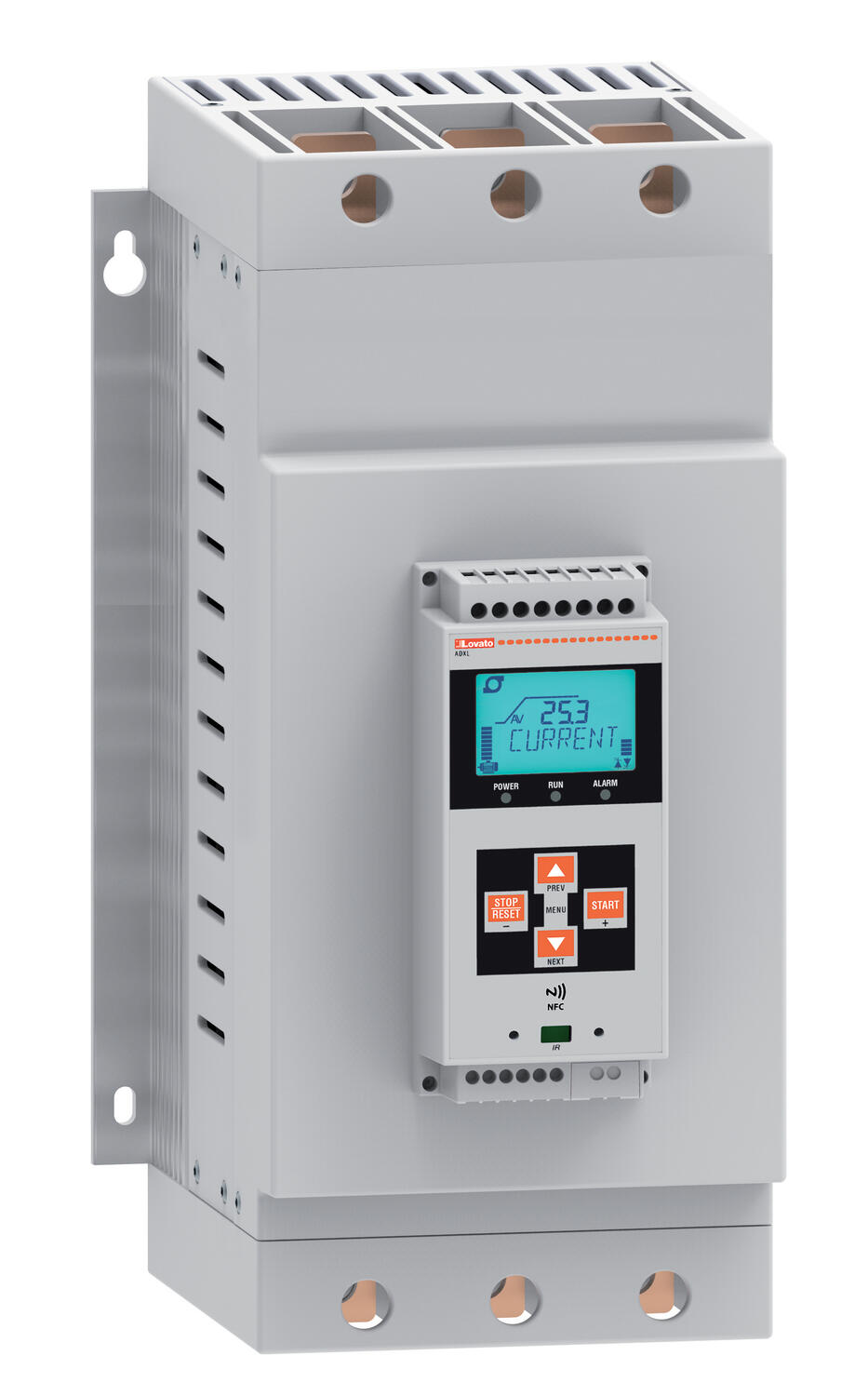

LOVATO
Mykstartere 18-320 A
Serie ADXL
Mykstartere brukes til styring av vekselstrømsmotorer. Ved fasesnittstyring sørger mykstarteren for at motoren starter sakte og forsiktig på lav spenning. Når mykstarteren gradvis åpner for større deler av halvperiodene til nettspenningen vil motorens dreiemoment og turtall øke.
Lovato`s serie mykstartere ADXL serien er enkel, effektiv og gir sikker drift av 3-fase motorer. Serien har også mykstopp og sikrer en lav startstrøm og minsker påkjenning på el-nettet.

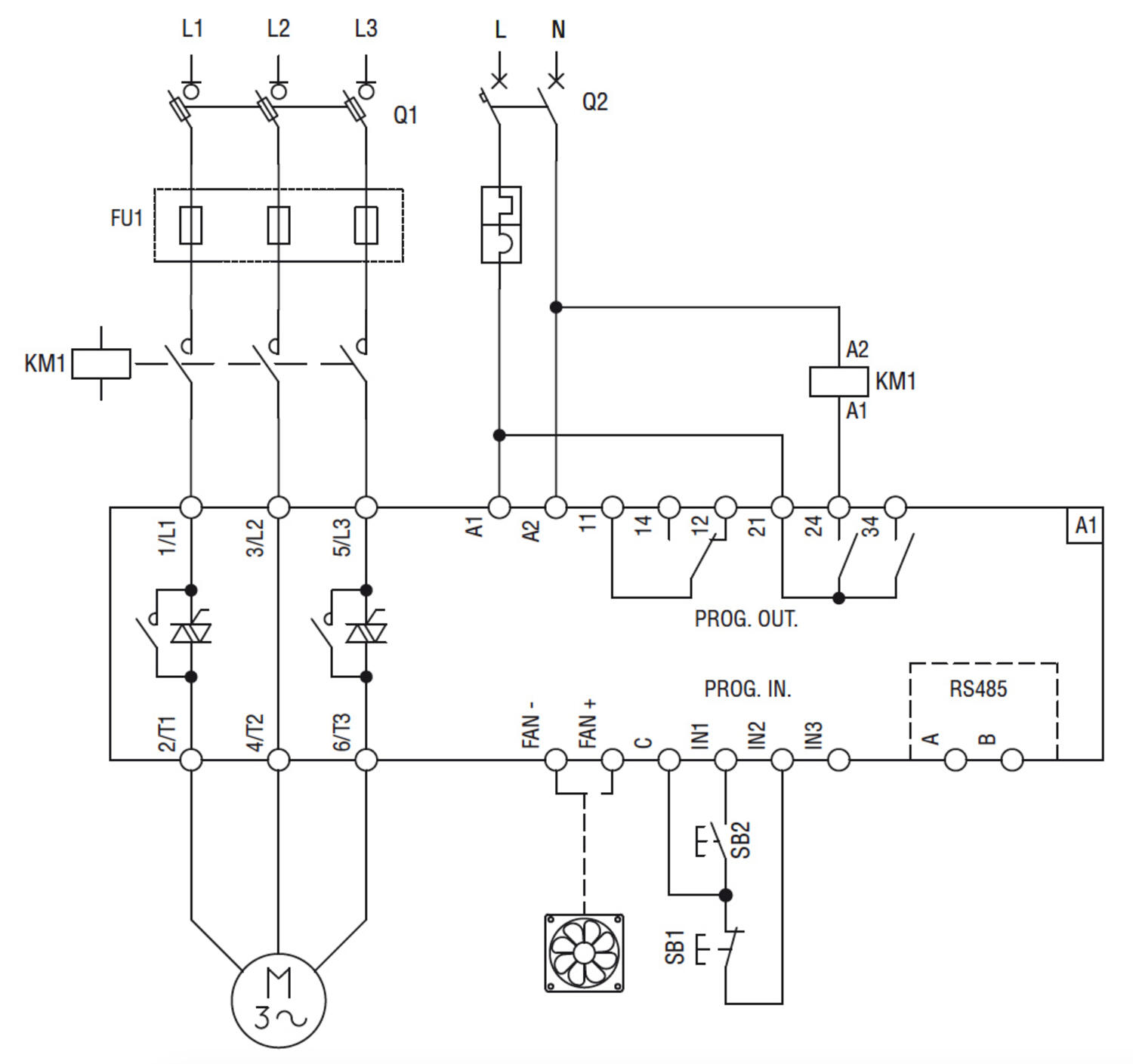

Det er anbefalt å benytte en kontaktor foran mykstarteren som da sikrer galvanisk isolasjon når motoren ikke er i bruk. I tillegg til å fjerne spenning på motorsiden, gjør kontaktoren det mulig å isolere mykstarteren og beskytte de interne tyristorene mot eventuelle problemer tilstede på nettverket (f.eks. overspenninger, ukontrollerte strømtopper osv.).
OUT 1: Line contactor (run) kan brukes til denne funksjonen, I tilfelle alarm på mykstarteren, åpner kontaktoren og bryter strømtilførselen. Kontaktoren beskytter da mykstarteren og motoren.
ADXL serien har innbebygget motorvern som sikrer motoren mot overlast.
ADXL har et antall funksjoner som er til for å forenkle installasjon og drift.
Som eksempel på dette har de ikonbasert bakgrunns belyst LCD-display som kan programmeres med knappene eller med mobilen (Lovato NFC Android eller iOS kostnadsfri App), eller via frontmontert dongle for USB (CX01) eller WIFI (CX02).
Man kan også programmere mykstarteren med de kostnadsfrie programvarene Xpress eller SAM1.
SAM1 finnes tilgjengelig for både iOS- og Android- enheter, noe som gjør at mykstarterene enkelt kan programmeres med smarttelefon eller nettbrett. En programmering kan kopieres og lages for å senere føre programmet over på flere enheter.

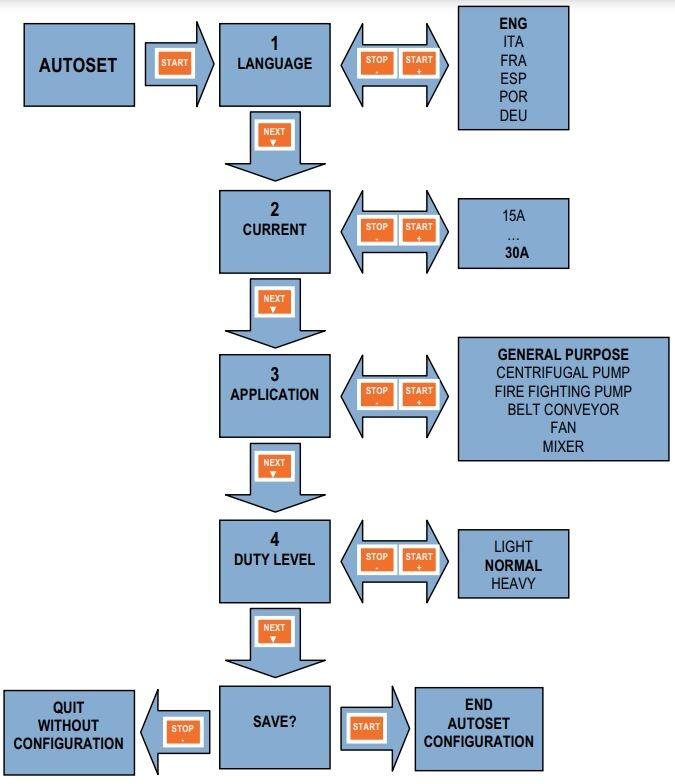

Når mykstarteren spenningsettes kan man følge en oppstartsekvens som består av følgende trinn: (Auto Set)
1. Språk; velg mellom Engelsk, Italiensk, Fransk, Spansk eller Portugisisk
2. Motorstrøm; nominell motorstrøm kan innstilles fra 50-100 % av valgt modells strømstørrelse
3. Type av motordrift; man kan velge et antall forhånds programmerte driftstyper eks. pumpe, transportbånd, vifte, mikser eller generell motordrift
4. Start funksjon; avhengig av motorlast velges tung, standard, eller lett drift.
Mykstarteren tilpasser parameterne automatisk etter disse innstillingene, ved behov kan manuelle justeringer deretter gjøres i en større program meny i App eller PC.
Hvis man ønsker å sette den tilbake til default/fabrikkinstilling for å sette de 4 startparameterne på nytt. Gjøres dette i 03 Commands og C12: Setup to default og så C11:Repeat Auto Set. Da resettes mykstarteren og man kommer tilbake til Auto Set.
Det finnes 2 youtube videoer som enkelt forklarer oppsett og programmering med NFC
Her er en kort beskrivelse på serie ADXL-serien:
- Motorstrøm fra 18-320 A / 11-160 kW (400 V AC)
- Stillbar motorstrøm; 50-100 % av nominelt verdi
- Driftsspenning 208 - 600 V AC
- 2-fase regulert
- Innebygget elektronisk bypass kontaktor
- Programmerbar for normal standard eller tung drift
- 3 programmerbare releutganger
- 2 programmerbare digitale innganger
- Startstrøm-begrensning
- Programmering, data ned lasting og diagnostikk via optisk port
- Programmering via NFC eller App (iOS/Android),
- Kommunikasjon; Modbus-ASCII, Modbus-RTU og Modbus-TCP
- Bakgrunsbelyst LCD-display, ikonbasert
- LED-indikering for drift status
GENERELLE DATA:
BESKYTTELSES FUNKSJONER | |||
Hjelpespenning | Lav spenning |
| |
Driftspenning | Overvåking av spenning, fasebrudd, fasefølge, frekvens |
| |
Motor | Overlast ved start (tripp klasse 2, 10A, 10, 15, 20, 25, 30, 35, 40) Overlast ved drift (tripp klasse 2, 10A, 10, 15, 20, 25, 30), låst rotor, strøm-asymmetri, min. moment og maks. start tid |
| |
Starter | Overstrøm og høy temperatur |
| |
| |||
START OG STOPP INNSTILLINGER | |||
Start | Momentrampe med strømbegrensning, spenningsrampe med strømbegrensning, konstant moment med strømbegrensning |
| |
Stopp | Momentrampe, spenningsrampe, egen-stopp |
| |
| |||
DISPLAY OG PROGRAMMERING | |||
Programmeringsalternativ
| Med knappene og displayet |
| |
Med PC | Tilbehør CX01 og CX02 | ||
Med App NFC Configurator |
| ||
Med App SAM1 | Tilbehør CX02 | ||
Med separat displayenhet EXCRDU1 | Tilbehør EXC1042 | ||
Display-verdier som vises | Maks. strøm, strøm på L1, L2, L3, moment, nettspenning, total effekfaktor, motortemperatur, mykstartererens temperatur, effekt, antall starter |
| |
LED-indikering | Rød="ALARM", grønn="POWER", grønn="RUN" |
| |
| |||
INNGANGER | |||
Digitale innganger | 3 stk hvor inp 3 kan programmeres for PTC-givere (motortemperatur) |
| |
Inngangstype | aktiveres med kontaktsluttning |
| |
PTC-givere | 2-leder, ihht. DIN 44081, 1,5kohm@25°C |
| |
Inngangsfunksjon (programmeres) | Avslått, motor start, motor stopp, free range stopp, forvarming av motor, lokal kontroll, avstenging alarm, resett termo-status, lås knapper, motor valg mm |
| |
UTGANGER | |||
Releutganger | 3 stk; 1 vekslede og 2 sluttende med felles inngang |
| |
Out 1, tilk. 11-12-14 | Vekslende: NO=5A/250VAC, 5A/30VDC NC: 3A/250VAC, 3A/30VDC |
| |
Out 2+3, tilk. 21 - 24, 34 | NO: 3A/250VAC, 3A/30VDC |
| |
Programmerbare funksjoner | Avstengt, motor tilkoblet, rampe avsluttet, global alarm, limits, remote variable, alarm |
| |

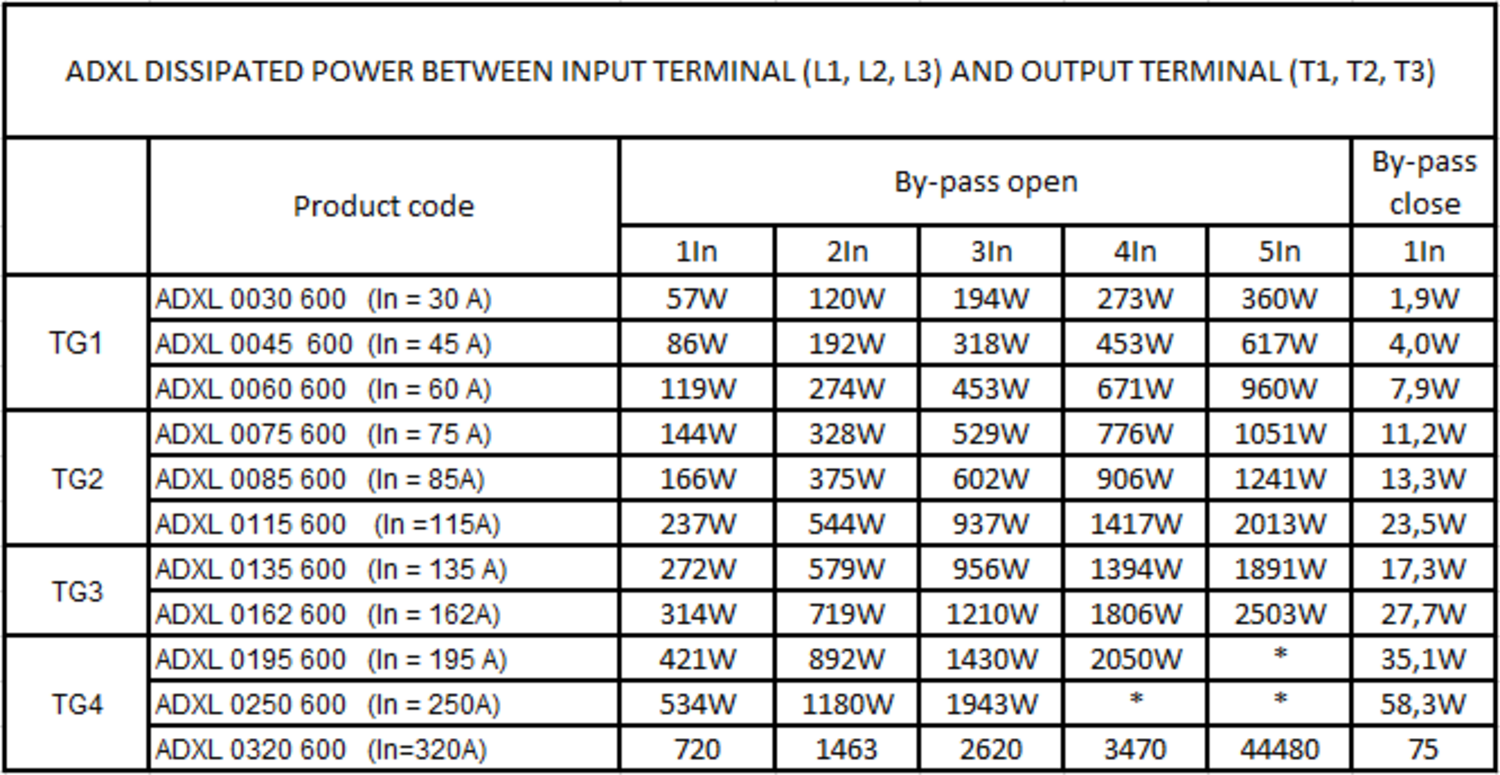

Sikringer:
Til en ADXL-mykstater anbefales følgende sikringer og sikringsholderer (3 stk av hver).
Kontakt oss for priser.
Mykstart, modell | Sikring | Sikringsholder |
|
ADXL0018600 | A70QS50-4 | P243C |
|
ADXL0030600 | A70QS80-4 | P243C |
|
ADXL0045600 | A70QS125-4 | P243C |
|
ADXL0060600 | A70QS150-4 | P243C |
|
ADXL0075600 | A70QS175-4 | P243C |
|

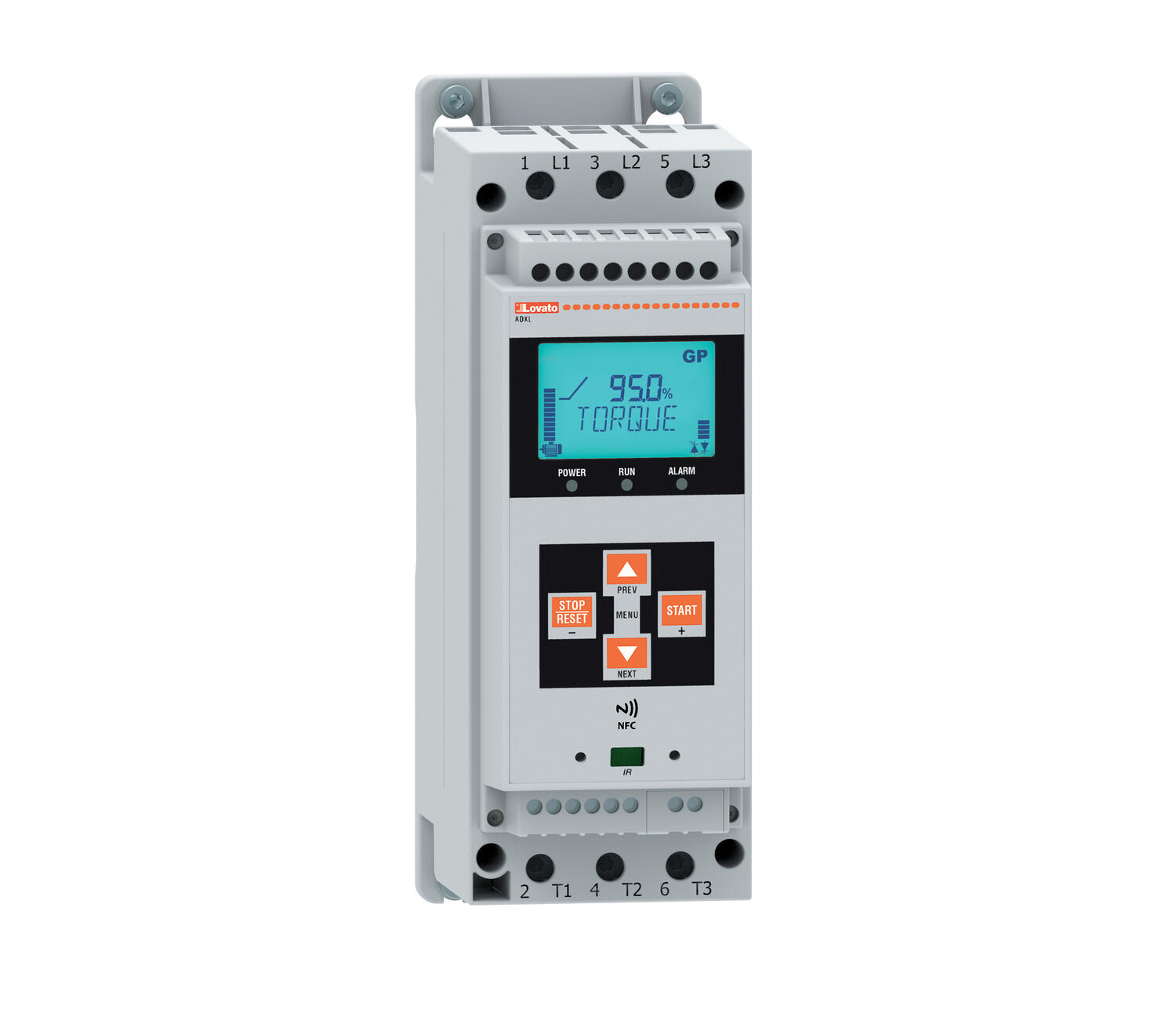

- 7,5-160 kW/400V, 4-90 kW/230V
- Innebygget bypass rele

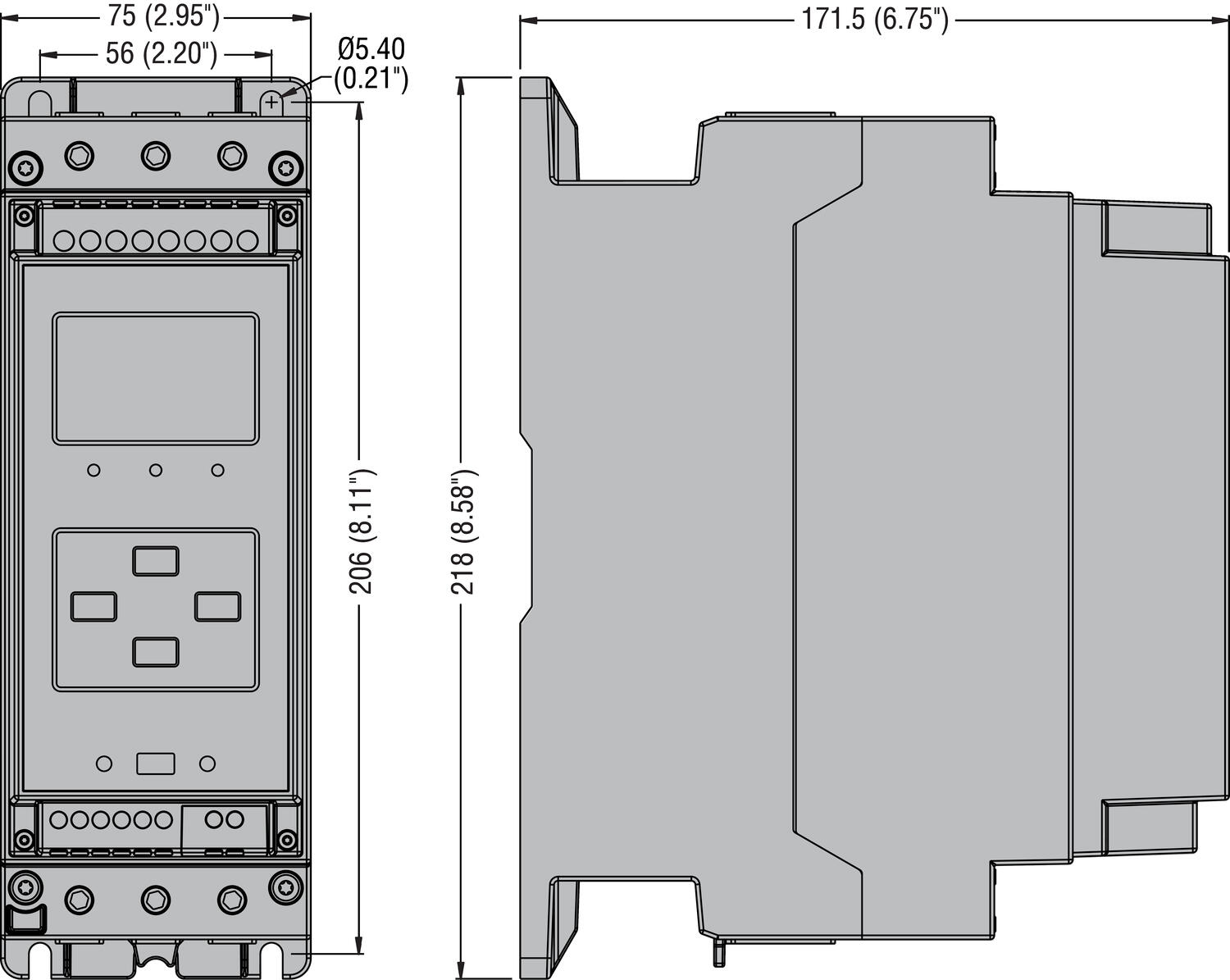

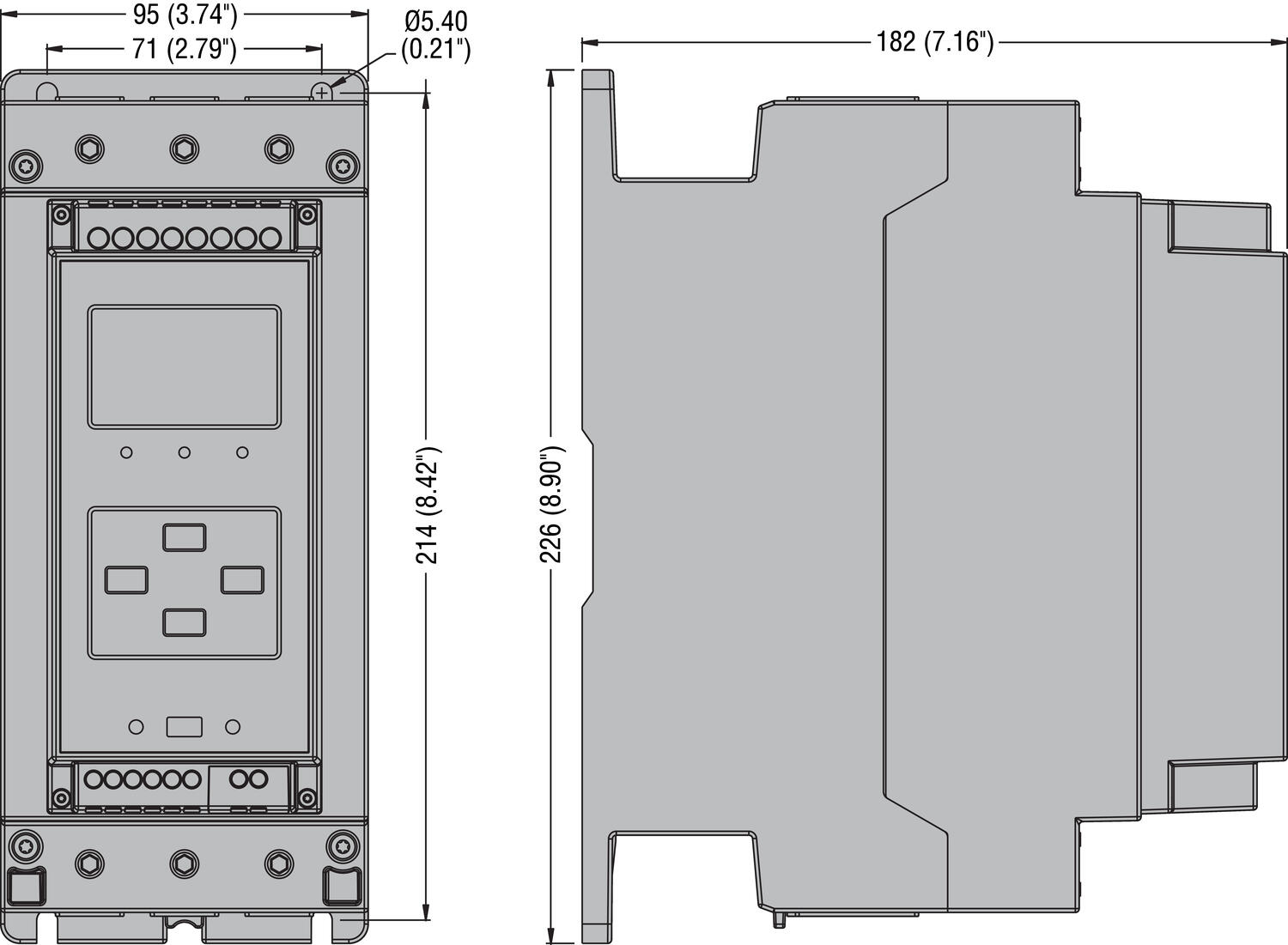

- Fra 75 mm bredde
- 3-fase 208-600 V AC
Valgt variant
Tekniske data
Motordata |
|
|---|---|
| Motortype | Asynkron 3-fase motor |
| Motoreffekt maks | 7,5 kW |
| Motorstrøm min | 9 A |
| Motorstrøm maks | 18 A |
| Motorspenning min | 208 V AC |
| Motorspenning maks | 600 V AC |
Innganger/utganger |
|
| Digitale innganger | 3 stk, hvorav inp 3 kan programmeres for PTC-givere (motortemperatur) |
| Relédata | Out 1, tilk. 11-12-14: Veksl.: NO=5A/250VAC, 5A/30VDC, Out 2+3, tilk. 21 - 24, 34: NO: 3A/250VAC, 3A/30VDC |
| Reléfunksjon | Programmerbar: avslått, motor tilkoblet, rampe avsluttet, global alarm, limits, remote variable, alarm |
Generell data |
|
|---|---|
| Matespenning AC min. | 100 V AC |
| Matespenning AC maks. | 240 V AC |
| Frekvens min. | 50 Hz |
| Frekvens maks. | 60 Hz |
| Temperaturområde drift fra | -20 °C |
| Temperaturområde drift til | 40 °C |
| Oppbevaringstemperatur fra | -30 °C |
| Oppbevaringstemperatur til | 80 °C |
| Kjøling | Leveres uten vifte |
| Indikering | LED: Rød="ALARM", grønn="POWER", grønn="RUN" |
| Display | Bakgrunsbelyst ikon-basert |
| IP-klasse | IP00 |
| Vekt | 2,1 kg |
| Godkjenninger | CE, CSA C22.2-N°14, cULus, IEC 60947-1, UL 508 |
| Forpakningsstørrelse | 1 pc |
Produktbeskrivelse
Mykstartere brukes til styring av vekselstrømsmotorer. Ved fasesnittstyring sørger mykstarteren for at motoren starter sakte og forsiktig på lav spenning. Når mykstarteren gradvis åpner for større deler av halvperiodene til nettspenningen vil motorens dreiemoment og turtall øke.
Lovato`s serie mykstartere ADXL serien er enkel, effektiv og gir sikker drift av 3-fase motorer. Serien har også mykstopp og sikrer en lav startstrøm og minsker påkjenning på el-nettet.
Det er anbefalt å benytte en kontaktor foran mykstarteren som da sikrer galvanisk isolasjon når motoren ikke er i bruk. I tillegg til å fjerne spenning på motorsiden, gjør kontaktoren det mulig å isolere mykstarteren og beskytte de interne tyristorene mot eventuelle problemer tilstede på nettverket (f.eks. overspenninger, ukontrollerte strømtopper osv.).
OUT 1: Line contactor (run) kan brukes til denne funksjonen, I tilfelle alarm på mykstarteren, åpner kontaktoren og bryter strømtilførselen. Kontaktoren beskytter da mykstarteren og motoren.
ADXL serien har innbebygget motorvern som sikrer motoren mot overlast.
ADXL har et antall funksjoner som er til for å forenkle installasjon og drift.
Som eksempel på dette har de ikonbasert bakgrunns belyst LCD-display som kan programmeres med knappene eller med mobilen (Lovato NFC Android eller iOS kostnadsfri App), eller via frontmontert dongle for USB (CX01) eller WIFI (CX02).
Man kan også programmere mykstarteren med de kostnadsfrie programvarene Xpress eller SAM1.
SAM1 finnes tilgjengelig for både iOS- og Android- enheter, noe som gjør at mykstarterene enkelt kan programmeres med smarttelefon eller nettbrett. En programmering kan kopieres og lages for å senere føre programmet over på flere enheter.
Når mykstarteren spenningsettes kan man følge en oppstartsekvens som består av følgende trinn: (Auto Set)
1. Språk; velg mellom Engelsk, Italiensk, Fransk, Spansk eller Portugisisk
2. Motorstrøm; nominell motorstrøm kan innstilles fra 50-100 % av valgt modells strømstørrelse
3. Type av motordrift; man kan velge et antall forhånds programmerte driftstyper eks. pumpe, transportbånd, vifte, mikser eller generell motordrift
4. Start funksjon; avhengig av motorlast velges tung, standard, eller lett drift.
Mykstarteren tilpasser parameterne automatisk etter disse innstillingene, ved behov kan manuelle justeringer deretter gjøres i en større program meny i App eller PC.
Hvis man ønsker å sette den tilbake til default/fabrikkinstilling for å sette de 4 startparameterne på nytt. Gjøres dette i 03 Commands og C12: Setup to default og så C11:Repeat Auto Set. Da resettes mykstarteren og man kommer tilbake til Auto Set.
Det finnes 2 youtube videoer som enkelt forklarer oppsett og programmering med NFC
Her er en kort beskrivelse på serie ADXL-serien:
- Motorstrøm fra 18-320 A / 11-160 kW (400 V AC)
- Stillbar motorstrøm; 50-100 % av nominelt verdi
- Driftsspenning 208 - 600 V AC
- 2-fase regulert
- Innebygget elektronisk bypass kontaktor
- Programmerbar for normal standard eller tung drift
- 3 programmerbare releutganger
- 2 programmerbare digitale innganger
- Startstrøm-begrensning
- Programmering, data ned lasting og diagnostikk via optisk port
- Programmering via NFC eller App (iOS/Android),
- Kommunikasjon; Modbus-ASCII, Modbus-RTU og Modbus-TCP
- Bakgrunsbelyst LCD-display, ikonbasert
- LED-indikering for drift status
GENERELLE DATA:
BESKYTTELSES FUNKSJONER | |||
Hjelpespenning | Lav spenning |
| |
Driftspenning | Overvåking av spenning, fasebrudd, fasefølge, frekvens |
| |
Motor | Overlast ved start (tripp klasse 2, 10A, 10, 15, 20, 25, 30, 35, 40) Overlast ved drift (tripp klasse 2, 10A, 10, 15, 20, 25, 30), låst rotor, strøm-asymmetri, min. moment og maks. start tid |
| |
Starter | Overstrøm og høy temperatur |
| |
| |||
START OG STOPP INNSTILLINGER | |||
Start | Momentrampe med strømbegrensning, spenningsrampe med strømbegrensning, konstant moment med strømbegrensning |
| |
Stopp | Momentrampe, spenningsrampe, egen-stopp |
| |
| |||
DISPLAY OG PROGRAMMERING | |||
Programmeringsalternativ
| Med knappene og displayet |
| |
Med PC | Tilbehør CX01 og CX02 | ||
Med App NFC Configurator |
| ||
Med App SAM1 | Tilbehør CX02 | ||
Med separat displayenhet EXCRDU1 | Tilbehør EXC1042 | ||
Display-verdier som vises | Maks. strøm, strøm på L1, L2, L3, moment, nettspenning, total effekfaktor, motortemperatur, mykstartererens temperatur, effekt, antall starter |
| |
LED-indikering | Rød="ALARM", grønn="POWER", grønn="RUN" |
| |
| |||
INNGANGER | |||
Digitale innganger | 3 stk hvor inp 3 kan programmeres for PTC-givere (motortemperatur) |
| |
Inngangstype | aktiveres med kontaktsluttning |
| |
PTC-givere | 2-leder, ihht. DIN 44081, 1,5kohm@25°C |
| |
Inngangsfunksjon (programmeres) | Avslått, motor start, motor stopp, free range stopp, forvarming av motor, lokal kontroll, avstenging alarm, resett termo-status, lås knapper, motor valg mm |
| |
UTGANGER | |||
Releutganger | 3 stk; 1 vekslede og 2 sluttende med felles inngang |
| |
Out 1, tilk. 11-12-14 | Vekslende: NO=5A/250VAC, 5A/30VDC NC: 3A/250VAC, 3A/30VDC |
| |
Out 2+3, tilk. 21 - 24, 34 | NO: 3A/250VAC, 3A/30VDC |
| |
Programmerbare funksjoner | Avstengt, motor tilkoblet, rampe avsluttet, global alarm, limits, remote variable, alarm |
| |
Sikringer:
Til en ADXL-mykstater anbefales følgende sikringer og sikringsholderer (3 stk av hver).
Kontakt oss for priser.
Mykstart, modell | Sikring | Sikringsholder |
|
ADXL0018600 | A70QS50-4 | P243C |
|
ADXL0030600 | A70QS80-4 | P243C |
|
ADXL0045600 | A70QS125-4 | P243C |
|
ADXL0060600 | A70QS150-4 | P243C |
|
ADXL0075600 | A70QS175-4 | P243C |
|
