ELCO

Termostat / PID regulator

ELR38T

Elco ELR38T er et digitalt instrument som kan programmeres som PID-regulator eller som on/off termostat, for enkel regulering eller som overtemperaturbeskyttelse.
Den har auto-tune/selvinnstillingsfunksjon for å optimere PID verdiene til aktuell applikasjon.
Touch-displayet gir et slett front som er lett å holde ren.

Som tilbehør finnes en programmeringsnøkkel som kan benyttes for å kopiere innstillinger fra en "master".
Regulatoren kan kalibreres for å kompensere for lange kabellengder mm.
Knappene kan låses for å forhindre utilsiktet programmering.
Skalverdi kan begrenses/låses slik at man ikke kan øke/minske skalverdi av ikke teknisk personell.

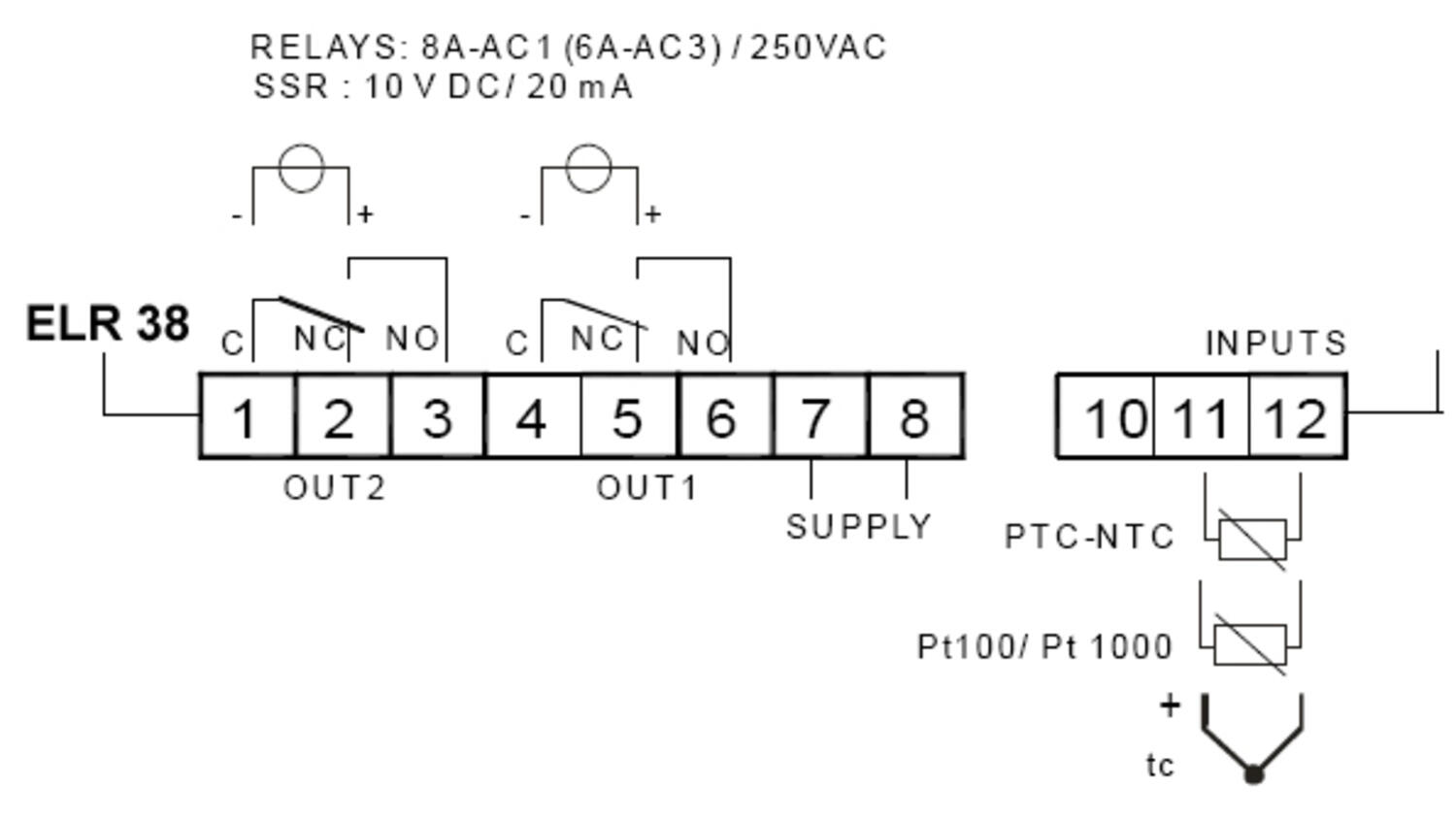

Den har en vekslende relekontalt for alarm/grenseverdi eller en (SSR-drive) logikk utgang som gir 10 V DC 20 mA ut. Eks. for å drive et SSR rele.



Displayet kan også benyttes som et viserinstrument (indikator)

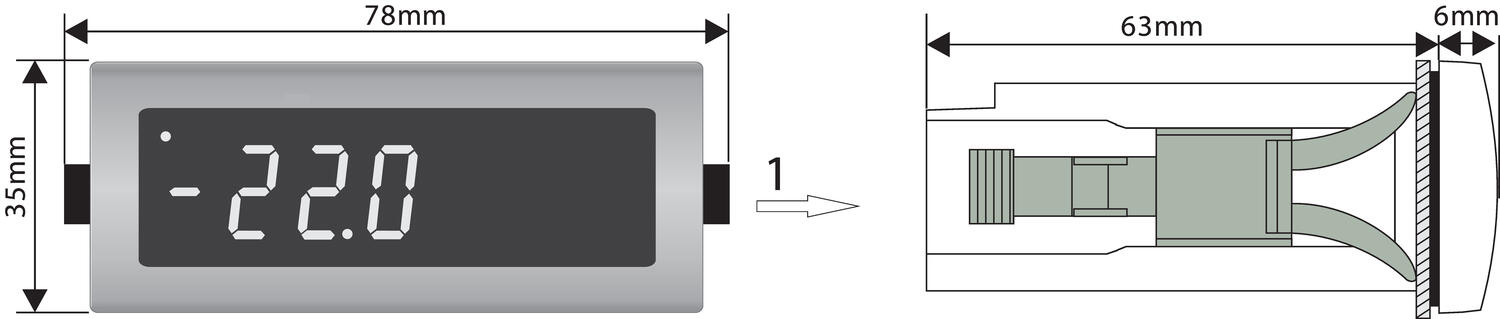

Panelmål 34x77 mm
Hullmål 29x71 mm
Dybde bak panel: 63 mm (OBS! + tilkoblingskabler går ut bak)
Maks. paneltykkelse: 7 mm





Kort instruksjon som komplement til den engelske manualen:

FOR Å GÅ INN I PROG.MENY
Trykk og hold P (5 sek) --> SPL vises
(om man ikke trykker noe innen 30 sek, hopper dem ut av prog.meny automatisk)
Man blar gjennom parameterlisten med ned pilen.


FOR Å GÅ UT AV PROD.MENY:
Trykk pilen opp noen sekunder (eller ikke trykk på noe i 30 sek)

NÅR NOE SKAL ENDRES:
Trykk P på på valgt parameter --> endre med opp eller ned pil
Trykk P for å lagre endringen

FOR Å ENDRE GRENSEVERDI (SKALVERDI):
Fra normal drift
Trykk pil ned. Endre verdi med opp eller ned pil
Trykk P for å lagre







Les mer
  • Panelmontert
  • PT100, PT1000, NTC, TC J/K
  • 29 x 71 mm hull
  • To utganger (rele eller logikk)
  • Touch-display

Valgt variant

Flere varianter

Valgt variant

Tekniske data

Utgangsdata

Utgang Rele

Display & Funksjon

Antall siffer 3
Siffer høyde 12

Mekanisk data

Montering Panelmontering
Panelstørrelse 35x77 mm
IP-klasse IP65
Vekt 180

Generell data

Driftspenning AC min. 90
Driftspenning AC maks. 253
Isolasjonsspenning inn/ut 2300
Temperaturtoleranse hus fra 0 °C
Temperaturtoleranse hus til 50 °C
Oppbevaringstemperatur fra -30 °C
Oppbevaringstemperatur til 70 °C

Produktbeskrivelse

Elco ELR38T er et digitalt instrument som kan programmeres som PID-regulator eller som on/off termostat, for enkel regulering eller som overtemperaturbeskyttelse.
Den har auto-tune/selvinnstillingsfunksjon for å optimere PID verdiene til aktuell applikasjon.
Touch-displayet gir et slett front som er lett å holde ren.

Som tilbehør finnes en programmeringsnøkkel som kan benyttes for å kopiere innstillinger fra en "master".
Regulatoren kan kalibreres for å kompensere for lange kabellengder mm.
Knappene kan låses for å forhindre utilsiktet programmering.
Skalverdi kan begrenses/låses slik at man ikke kan øke/minske skalverdi av ikke teknisk personell.



Den har en vekslende relekontalt for alarm/grenseverdi eller en (SSR-drive) logikk utgang som gir 10 V DC 20 mA ut. Eks. for å drive et SSR rele.



Displayet kan også benyttes som et viserinstrument (indikator)



Panelmål 34x77 mm
Hullmål 29x71 mm
Dybde bak panel: 63 mm (OBS! + tilkoblingskabler går ut bak)
Maks. paneltykkelse: 7 mm





Kort instruksjon som komplement til den engelske manualen:

FOR Å GÅ INN I PROG.MENY
Trykk og hold P (5 sek) --> SPL vises
(om man ikke trykker noe innen 30 sek, hopper dem ut av prog.meny automatisk)
Man blar gjennom parameterlisten med ned pilen.


FOR Å GÅ UT AV PROD.MENY:
Trykk pilen opp noen sekunder (eller ikke trykk på noe i 30 sek)

NÅR NOE SKAL ENDRES:
Trykk P på på valgt parameter --> endre med opp eller ned pil
Trykk P for å lagre endringen

FOR Å ENDRE GRENSEVERDI (SKALVERDI):
Fra normal drift
Trykk pil ned. Endre verdi med opp eller ned pil
Trykk P for å lagre
