ELCO
Temperaturregulator/Termostat for DIN-skinne
ELK35S / Viser erverdi i drift
ELK35S er en DIN-skinnemontert regulator / termostat som kan brukes for styring eller overvåking av temperatur eller andre måleverdier.
Displayet viser aktuell måleverdi – med knappene kan man vise innstilte verdier samt endre dem med opp- og nedpilene.
ELK35S er en PID-regulator med programmerbare parametere, men kan stilles om til å fungere som en enkel termostat eller grenseverdirelé med én eller to utganger.
Instrumentet finnes med flere forskjellige bestillingsnumre, avhengig av hvilken kombinasjon som ønskes:

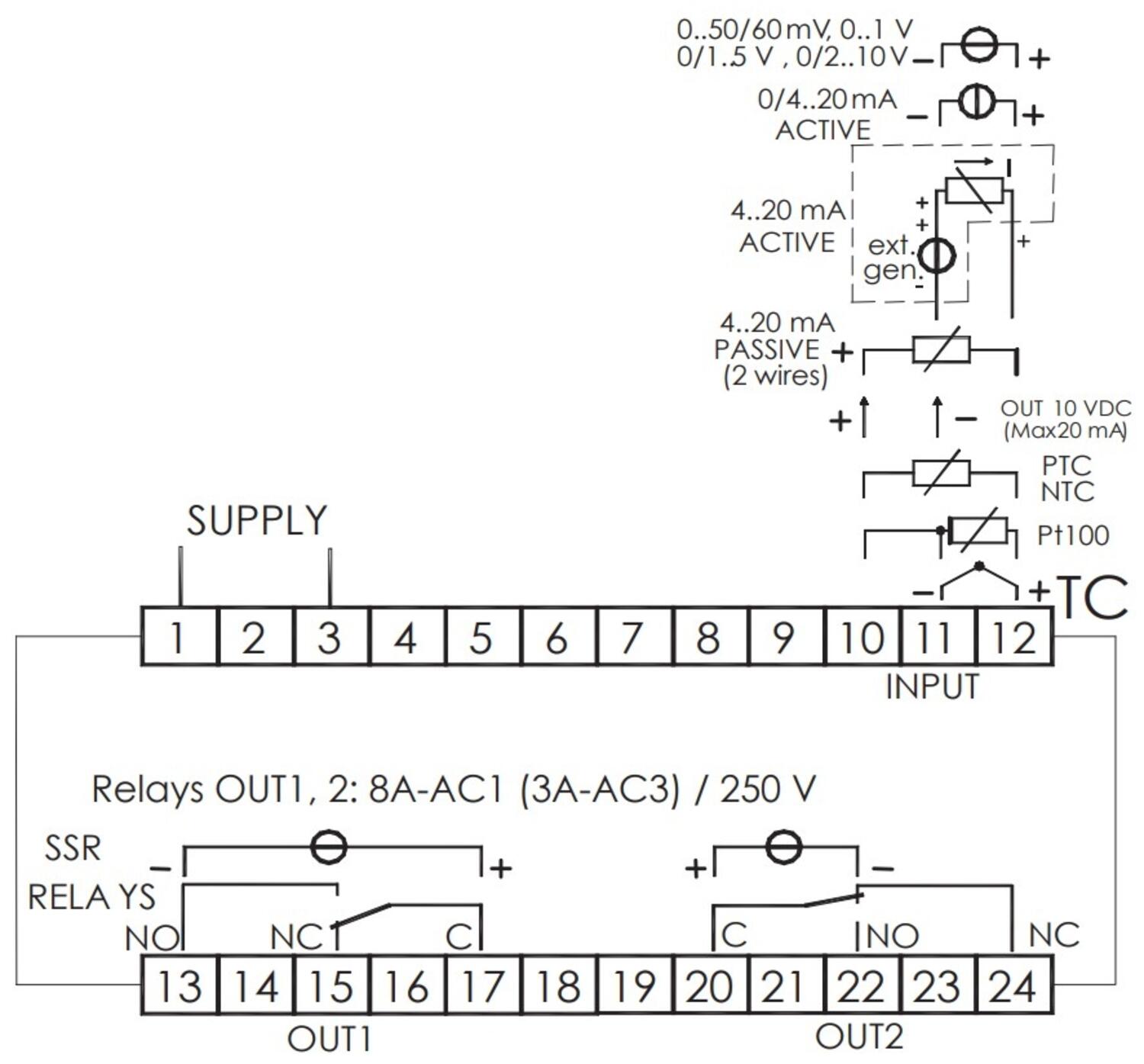

Styrespenning: 100–240 VAC eller 24 VAC/DC
Inngangssignal: termoelement J, K, S, PT100, PTC, NTC, 0/4–20 mA, 0–10 V, 0–60 mV
Utganger: finnes med reléutganger eller logikkutgang (8 VDC, 8 mA)

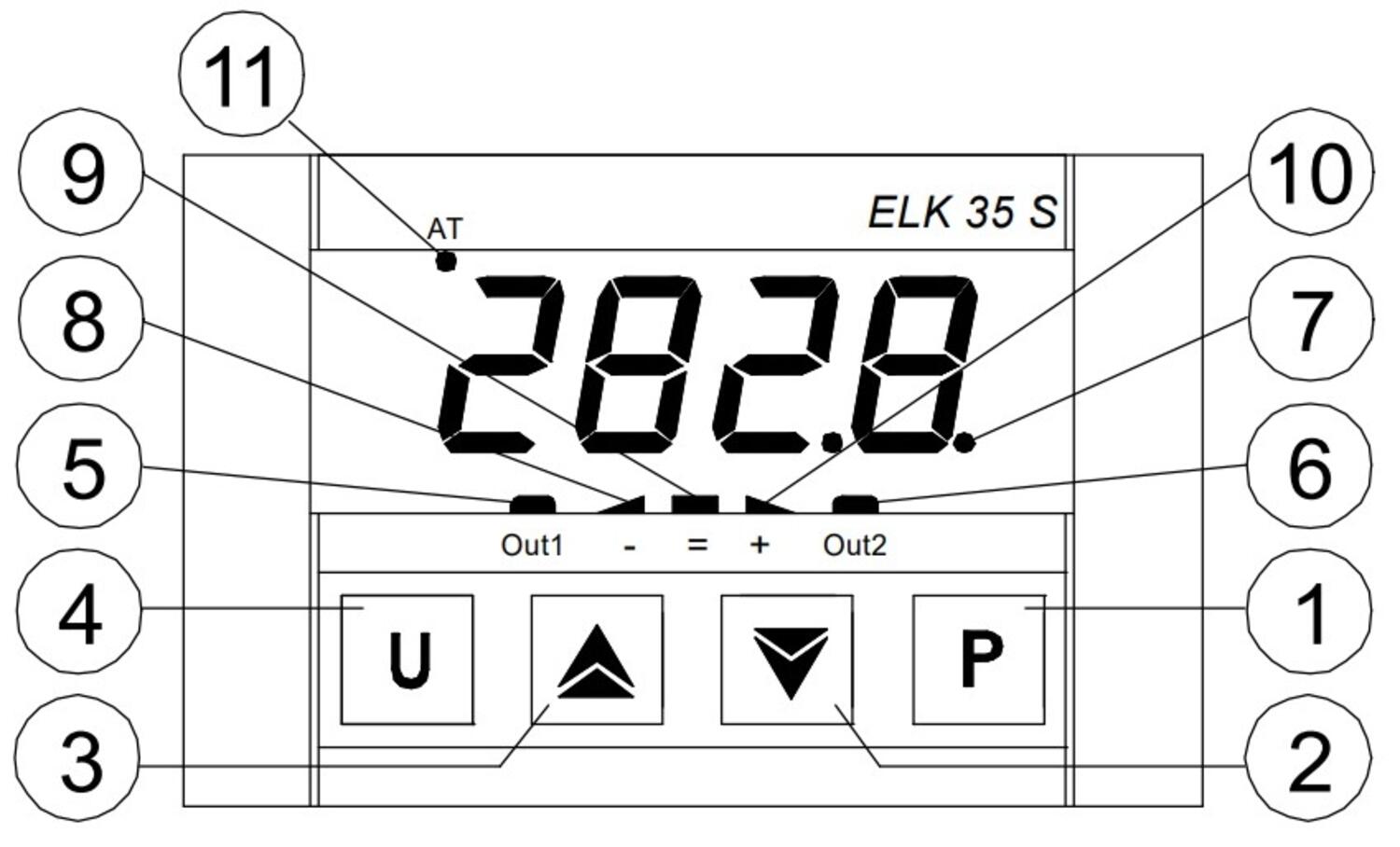

1 - Tast P: Brukes for å få tilgang til programmeringsparametrene og for å bekrefte valg.
2 - Tast NED: Brukes for å redusere verdiene som skal stilles inn og for å velge parametere. Hvis tasten holdes inne, returnerer brukeren til forrige programmeringsnivå til man avslutter programmeringsmodusen.
3 - Tast OPP: Brukes for å øke verdiene som skal stilles inn og for å velge parametere. Hvis tasten holdes inne, returnerer brukeren til forrige programmeringsnivå til han avslutter programmeringsmodusen.
4 - Tast U: Kan brukes til å endre synligheten av parametrene i programmeringsmodus (se punkt 2.3).
5 - LED OUT1: Indikerer statusen til utgang OUT1.
6 - LED OUT2: Indikerer statusen til utgang OUT2.
7 - LED SET: Indikerer tilgang til programmeringsmodus og nivået for parameterprogrammering.
8 - LED – Skiftindeks: Indikerer at prosessverdien er lavere enn [SP1-AdE].
9 - LED = Skiftindeks: Indikerer at prosessverdien er innenfor området [SP1+AdE ... SP1-AdE].
10 - LED + Skiftindeks: Indikerer at prosessverdien er høyere enn [SP1+AdE].
11 - LED AT: Indikerer at autotuning er i gang.
Programmeringseksempel
Termostatfunksjon for oppvarming (kontakt åpnes over 30 °C)
Parameter som må endres:
6 : SP1 settpunkt 1 = 30 °C
8 : SEnS sensor type: PT100, J, K
23 : HSE1 hysterese satt til 1 °C fra fabrikken (da starter den oppvarmingen ved 29 °C igjen)
Ved andre temperaturer kan man bare endre SP1 og eventuelt hysteresen, samt parameter 11 for desimaler etter komma
| Feilkode | Årsak | Tiltak |
|---|---|---|
| – – – – | Brudd i sensor / feil koblet | Sjekk føler og om den er rett koblet. |
| uuuu/oooo | Målevariabelen er under eller over sensoren sine grenser | Sjekk riktig tilkobling mellom sensor og instrument, og kontroller deretter at sensor fungerer som den skal. |
| noAt | Auto-tuning ikke fullført innen 12 timer | Kontroller funksjonen til probe og aktuator, og prøv å gjenta auto-tuningen. |
| ErEP | Mulig feil i EEPROM-minnet | Trykk på “P”-tasten |
- Flere ulike innsingal
- 2 releutganger
- Som regulator/termostat eller grenseverdirele
- Modulær
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Innsignal | PT100, termoelement type J,K,S samt mV |
Utgangsdata |
|
| Releutgang | 2 vekslende kontakter 250 V AC, 8 A resistiv last |
Display & Funksjon |
|
| Temperaturavlesning | Se manual for respektiv givertype |
| Antall siffer | 4 |
| Siffer høyde | 12 mm |
| LED-indikering | Rød LED |
| Farge på siffer | Rød |

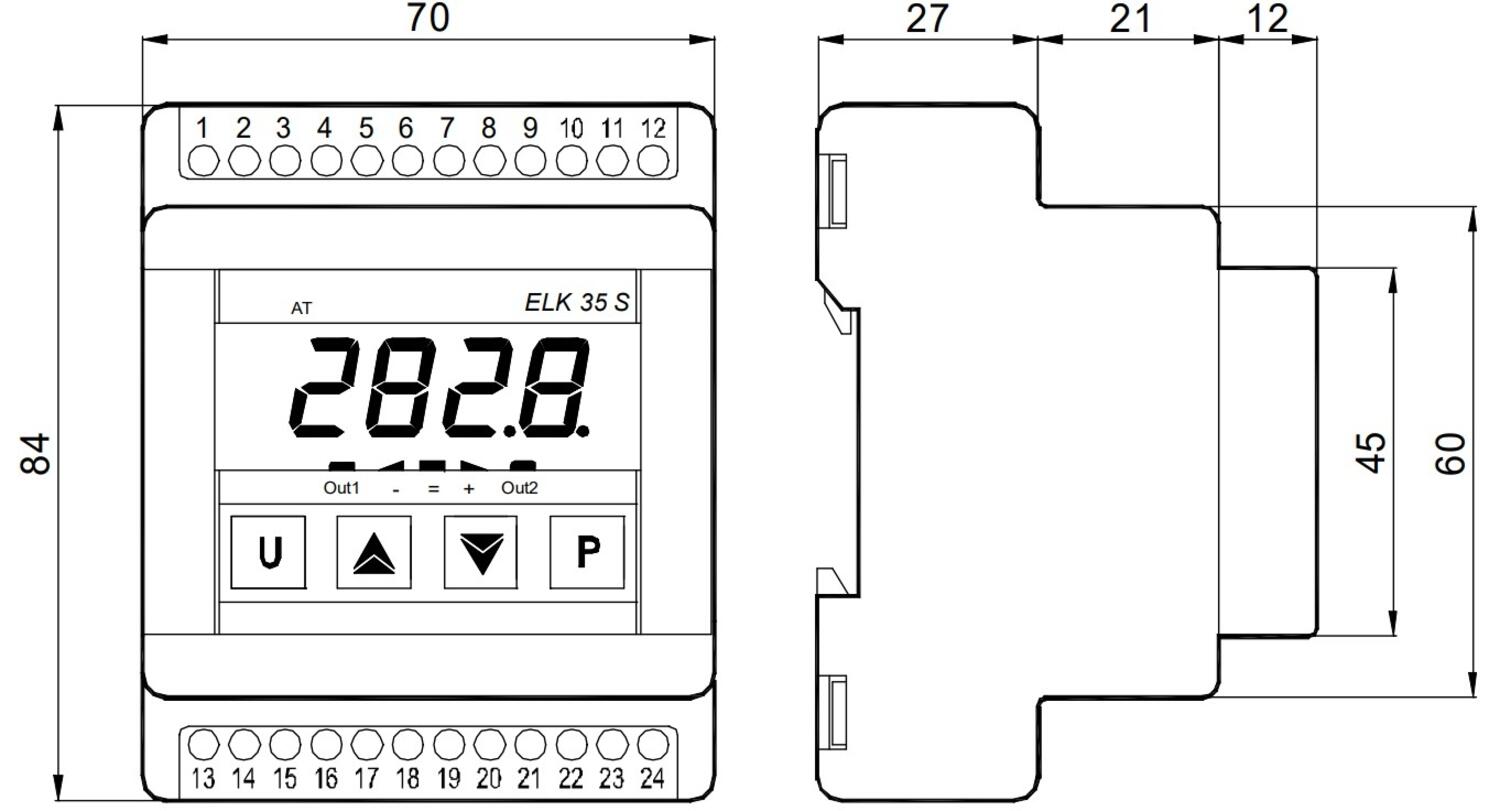

Mekanisk data |
|
| Montering | DIN-skinne |
| Bredde | 70 mm |
*Invisible Heading* |
|
|---|---|
| IP-klasse | IP20 |
| Vekt | 230 g |
Generell data |
|
| Driftspenning AC min. | 100 V |
| Driftspenning AC maks. | 240 V |
| Temperaturtoleranse hus fra | 0 °C |
| Temperaturtoleranse hus til | 50 °C |
| Fukttålighet | 30-95 % uten kondensering |
Produktbeskrivelse
ELK35S er en DIN-skinnemontert regulator / termostat som kan brukes for styring eller overvåking av temperatur eller andre måleverdier.
Displayet viser aktuell måleverdi – med knappene kan man vise innstilte verdier samt endre dem med opp- og nedpilene.
ELK35S er en PID-regulator med programmerbare parametere, men kan stilles om til å fungere som en enkel termostat eller grenseverdirelé med én eller to utganger.
Instrumentet finnes med flere forskjellige bestillingsnumre, avhengig av hvilken kombinasjon som ønskes:
Styrespenning: 100–240 VAC eller 24 VAC/DC
Inngangssignal: termoelement J, K, S, PT100, PTC, NTC, 0/4–20 mA, 0–10 V, 0–60 mV
Utganger: finnes med reléutganger eller logikkutgang (8 VDC, 8 mA)
1 - Tast P: Brukes for å få tilgang til programmeringsparametrene og for å bekrefte valg.
2 - Tast NED: Brukes for å redusere verdiene som skal stilles inn og for å velge parametere. Hvis tasten holdes inne, returnerer brukeren til forrige programmeringsnivå til man avslutter programmeringsmodusen.
3 - Tast OPP: Brukes for å øke verdiene som skal stilles inn og for å velge parametere. Hvis tasten holdes inne, returnerer brukeren til forrige programmeringsnivå til han avslutter programmeringsmodusen.
4 - Tast U: Kan brukes til å endre synligheten av parametrene i programmeringsmodus (se punkt 2.3).
5 - LED OUT1: Indikerer statusen til utgang OUT1.
6 - LED OUT2: Indikerer statusen til utgang OUT2.
7 - LED SET: Indikerer tilgang til programmeringsmodus og nivået for parameterprogrammering.
8 - LED – Skiftindeks: Indikerer at prosessverdien er lavere enn [SP1-AdE].
9 - LED = Skiftindeks: Indikerer at prosessverdien er innenfor området [SP1+AdE ... SP1-AdE].
10 - LED + Skiftindeks: Indikerer at prosessverdien er høyere enn [SP1+AdE].
11 - LED AT: Indikerer at autotuning er i gang.
Programmeringseksempel
Termostatfunksjon for oppvarming (kontakt åpnes over 30 °C)
Parameter som må endres:
6 : SP1 settpunkt 1 = 30 °C
8 : SEnS sensor type: PT100, J, K
23 : HSE1 hysterese satt til 1 °C fra fabrikken (da starter den oppvarmingen ved 29 °C igjen)
Ved andre temperaturer kan man bare endre SP1 og eventuelt hysteresen, samt parameter 11 for desimaler etter komma
| Feilkode | Årsak | Tiltak |
|---|---|---|
| – – – – | Brudd i sensor / feil koblet | Sjekk føler og om den er rett koblet. |
| uuuu/oooo | Målevariabelen er under eller over sensoren sine grenser | Sjekk riktig tilkobling mellom sensor og instrument, og kontroller deretter at sensor fungerer som den skal. |
| noAt | Auto-tuning ikke fullført innen 12 timer | Kontroller funksjonen til probe og aktuator, og prøv å gjenta auto-tuningen. |
| ErEP | Mulig feil i EEPROM-minnet | Trykk på “P”-tasten |
