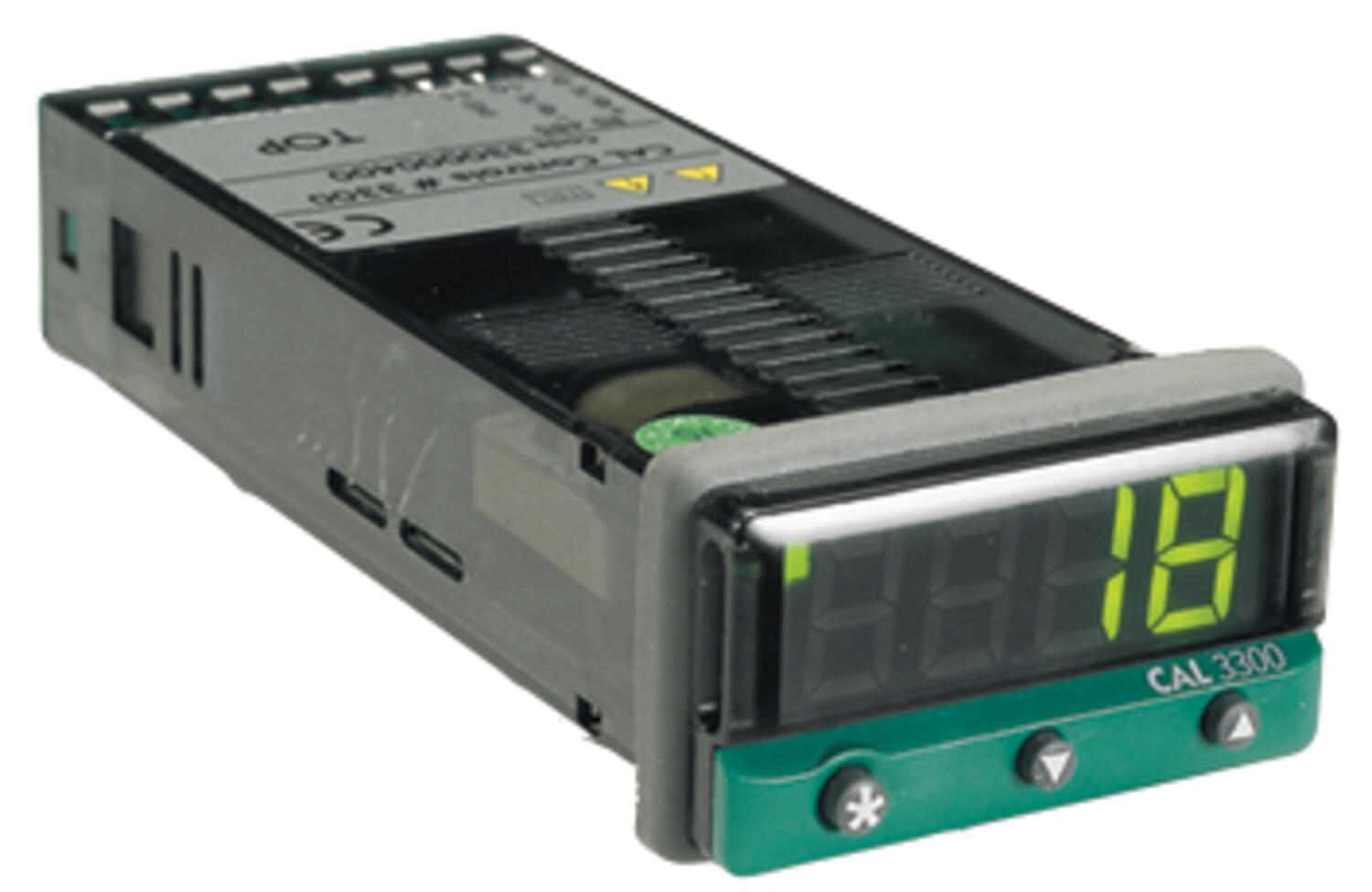

CAL CONTROLS
PID regulator
3300
Serie 3300, 24x48 mm
Denne lille regulatoren har mange funksjoner, men er likevell enkel å programmere. Takket være et enkelt meny system og svensk manual. Regulatorene bestilles med følgende kombinasjoner på utgangene: 5 V/relé, relé/relé eller 5 V/5 V. Se bestillningsnumre for lagerførte alternativer. Vi anbefaler å styre de fleste laster via 5 V-utgangen (ssd) for å maksimere livslengden på regulatoren. Denne utgangen kan styre halvlederreléer eller optokoblere direkte, som i sin tur styrer f.eks. kontaktorer eller magnetventiler.
Andre funksjoner
- 10 års minne ved spenningsbortfall
- Innsignal PT100, termoelement eller linjære signaler, 4-20 mA, 0-10 V
- Omskalering til annen enhet, f.eks. trykk, flow
- Tre års garanti mot fabrikasjonsfeil
- Sprutsikker front, IP66
- Alarmfunksjoner (lav-høy alarm etc.)
- Låsbar instilling på ulike nivåer
- Varme/kjøleregulering
- Rampfunksjon/holdetid
- Kalibrerbar f.eks. for kabelresistans (PT100)
Om regulering
For beste reguleringsresultat gjøres en selvinnstilling som optimerer alle PID-pararametre til prosessen/maskinen. Regulatorene har meget høy reguleringsprestanda for å nå et bra resultat også ved komplekse reguleringstilfelelr. Regulering kan skje med f.eks. kontaktor via reléutgangen eller med 5 V-utgangen som normalt styrer ett halvlederrelé. Utgang 2 kan benyttes som alarmutgang eller for kjøleregulering i f.eks. plastmaskiner.
Vi anbefaler å styre varmelast med halvlederreléer som styres direkte fra regulatorens 5 V-utgang; dette medfører at syklustiden kan senkes for å ”pulse” varmetilførselen tilstrekkelig lenge og dermed holde en jevn temperatur som hurtig responderer på temperaturforandringer. Dette gir i tillegg et lavere strømforbruk ved energikrevende prosesser som f.eks. plast-og gummiproduksjon. Halvlederreléer har ingen bevegelige deler som slites, noe som gir lengre livslengde enn kontaktorer og genererer heller ikke støy ved til- og fraslag.
- Panelmontert
- PT100, 4-20mA, J/K
- 24 x 48 mm hull
- IP 66 / Svensk manual
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Innsignal | PT100, 2-leder, Termoelement J,K,N,R,S,T,E,L Linjære signal 4-20 mA, 0-10 V (med ekstern motstand) |
| Sample | Innsignal 10 Hz, CJC 2 sek |
| Kalibrering | ±0,25 % av full skala ±1 °C |
| Digital innsignal | Nei |
Utgangsdata |
|
| Utgang | Logik (SSR), 1x Relé |
| Releutgang | 2 A, 250 V AC, resistiv last |
| Reléfunksjon | Sluttende eller brytende (programmerbar) |
| Logikkutgang | Ca 4 VDC (5 V +0/-15 %), maks. 15 mA, ikke isolert |
Display & Funksjon |
|
| Antall siffer | 4 |
| Siffer høyde | 10 |
| Display viser | 0,1 eller 1 |
| Indikering | Grønn LED: utgang 1, rød LED: utgang 2 |
| Type av regulering | PID eller on/off |
| Alarm | Over, under, band-alarm |
| Minne | 10 år uten driftspenning (EEPROM) |
*Invisible Heading* |
|
|---|---|
| Reference | +22 °C ±2 °C, min. 15 minuters innkobling |
Mekanisk data |
|
| Montering | Panelmontering |

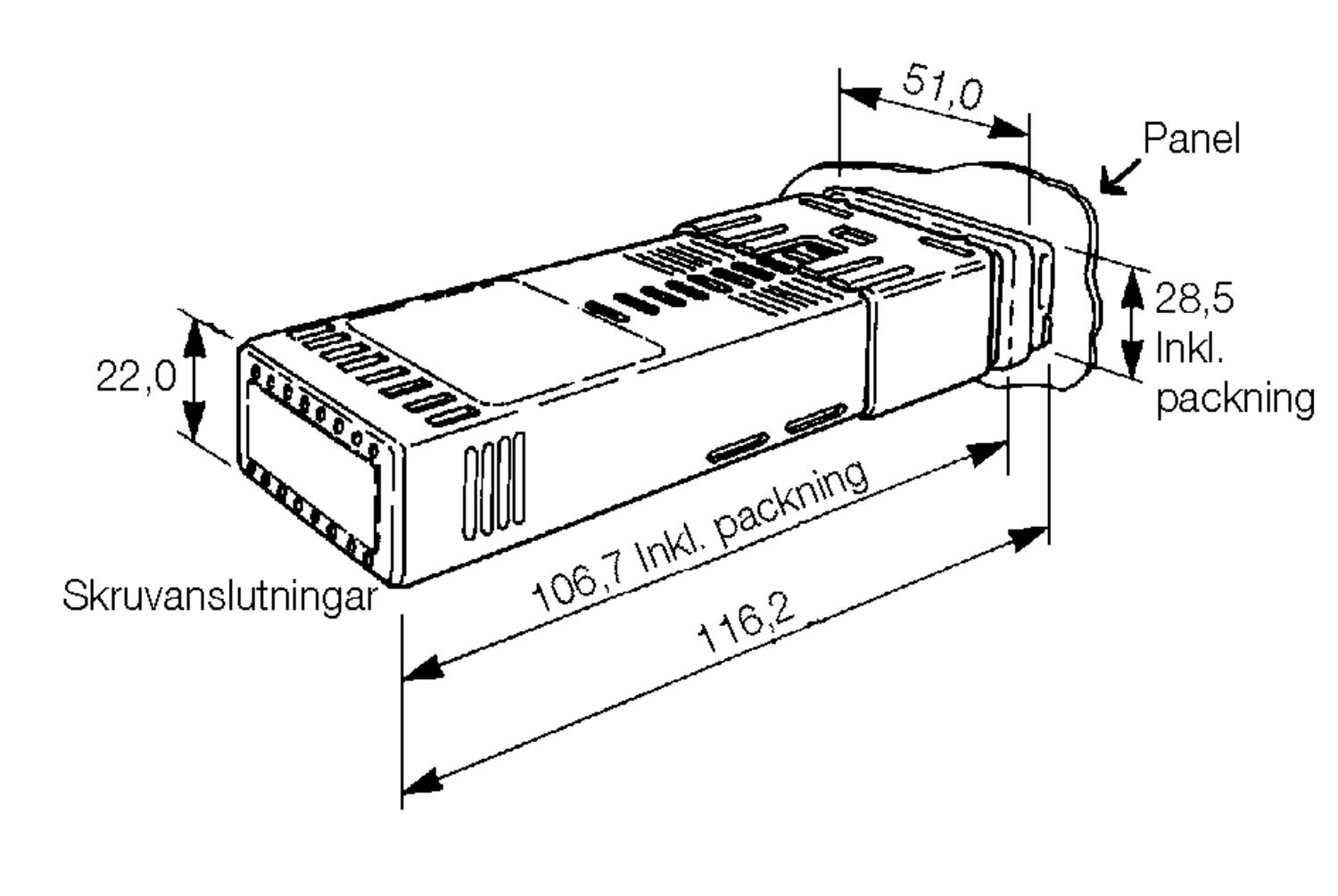

| Panelstørrelse | 24x48 mm |
| IP-klasse front | IP66 |
| Materiale kapsling | Polykarbonat |
| Vekt | 110 |
Generell data |
|
| Driftspenning AC min. | 90 |
| Driftspenning AC maks. | 264 |
| Frekvens | 50-60 Hz |
| Egetforbruk | 5 VA |
| Galvanisk isolasjon | Mellom driftspenning og inngang/utgang |
| Temperaturtoleranse hus til | 50 °C |
| Fukttålighet | Maks. 80 % Rh, ikke kondenserende |
| Godkjenninger | CE, CSA, EMC, UL, FM |
Produktbeskrivelse
Serie 3300, 24x48 mm
Denne lille regulatoren har mange funksjoner, men er likevell enkel å programmere. Takket være et enkelt meny system og svensk manual. Regulatorene bestilles med følgende kombinasjoner på utgangene: 5 V/relé, relé/relé eller 5 V/5 V. Se bestillningsnumre for lagerførte alternativer. Vi anbefaler å styre de fleste laster via 5 V-utgangen (ssd) for å maksimere livslengden på regulatoren. Denne utgangen kan styre halvlederreléer eller optokoblere direkte, som i sin tur styrer f.eks. kontaktorer eller magnetventiler.
Andre funksjoner
- 10 års minne ved spenningsbortfall
- Innsignal PT100, termoelement eller linjære signaler, 4-20 mA, 0-10 V
- Omskalering til annen enhet, f.eks. trykk, flow
- Tre års garanti mot fabrikasjonsfeil
- Sprutsikker front, IP66
- Alarmfunksjoner (lav-høy alarm etc.)
- Låsbar instilling på ulike nivåer
- Varme/kjøleregulering
- Rampfunksjon/holdetid
- Kalibrerbar f.eks. for kabelresistans (PT100)
Om regulering
For beste reguleringsresultat gjøres en selvinnstilling som optimerer alle PID-pararametre til prosessen/maskinen. Regulatorene har meget høy reguleringsprestanda for å nå et bra resultat også ved komplekse reguleringstilfelelr. Regulering kan skje med f.eks. kontaktor via reléutgangen eller med 5 V-utgangen som normalt styrer ett halvlederrelé. Utgang 2 kan benyttes som alarmutgang eller for kjøleregulering i f.eks. plastmaskiner.
Vi anbefaler å styre varmelast med halvlederreléer som styres direkte fra regulatorens 5 V-utgang; dette medfører at syklustiden kan senkes for å ”pulse” varmetilførselen tilstrekkelig lenge og dermed holde en jevn temperatur som hurtig responderer på temperaturforandringer. Dette gir i tillegg et lavere strømforbruk ved energikrevende prosesser som f.eks. plast-og gummiproduksjon. Halvlederreléer har ingen bevegelige deler som slites, noe som gir lengre livslengde enn kontaktorer og genererer heller ikke støy ved til- og fraslag.
