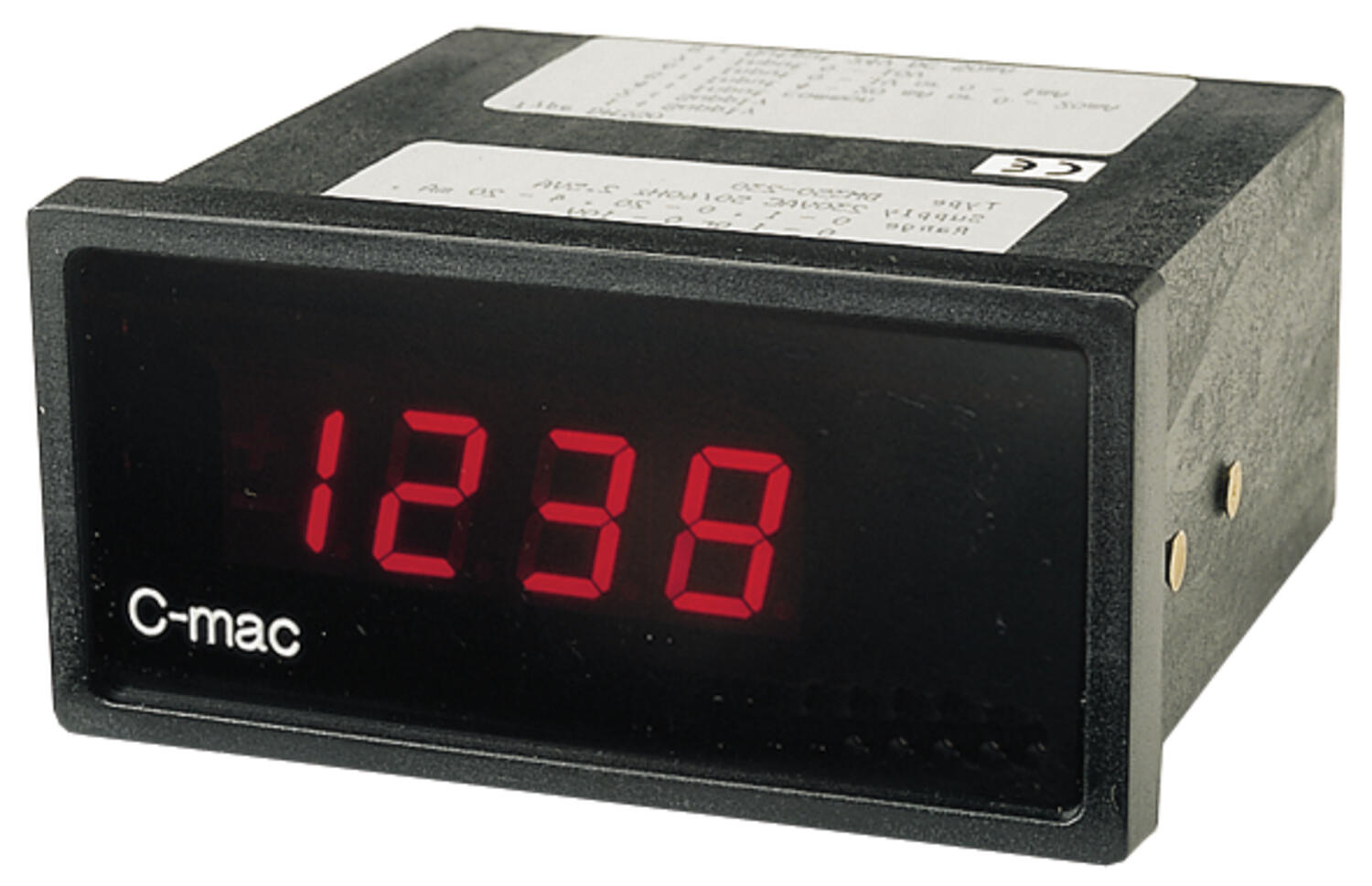

Digitalt display DM350

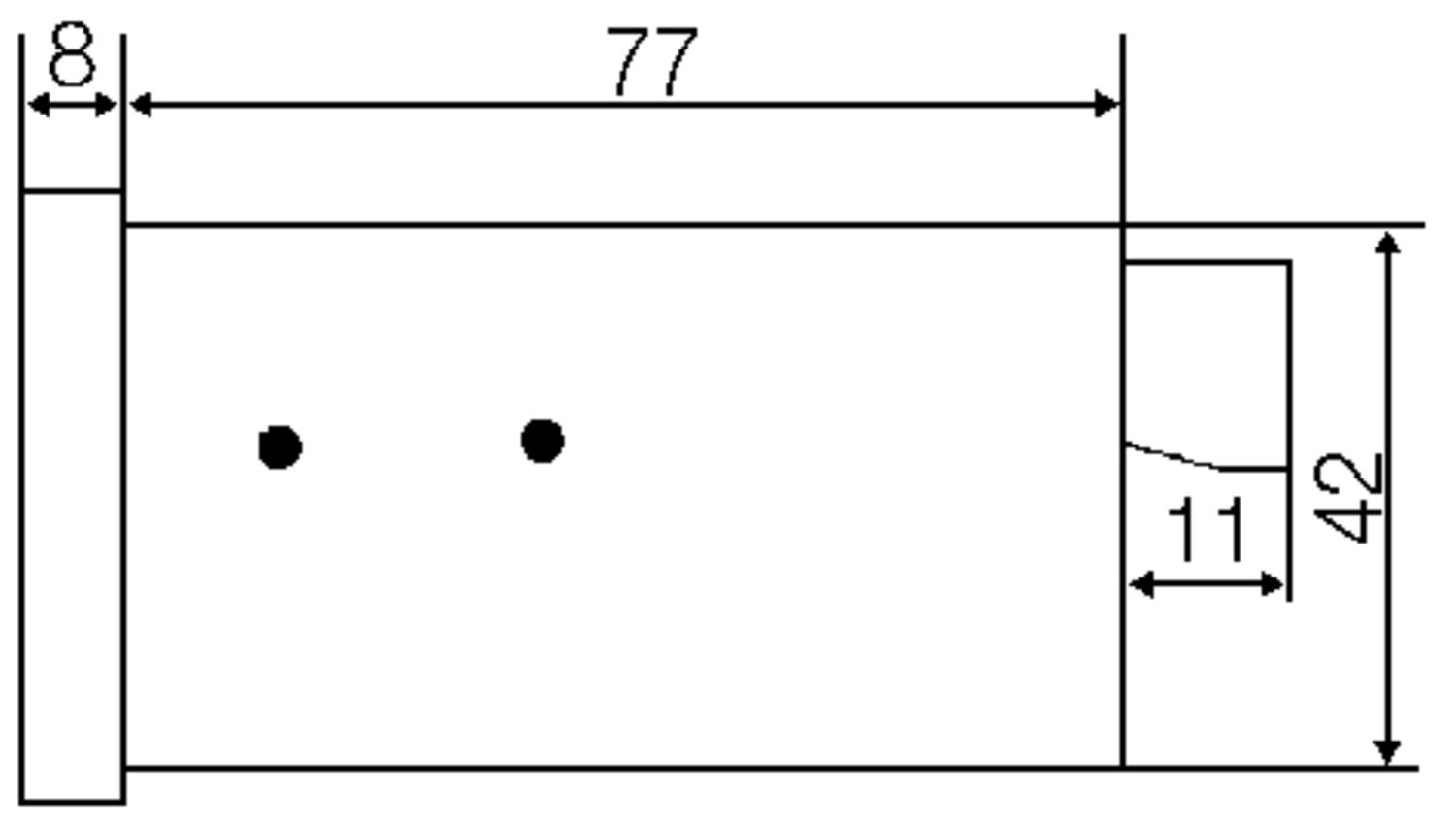

43 x 91 mm hull (48 x 96 mm utv.)
Digitalt panelinstrument for indikering av temperatur, trykk, fukt etc. fra givere med lineært signal 0-20mA,4-20mA,0-10V. Måleområdet stilles inn med DIP-switch og potensiometere på baksiden. Displayet går fra -1999 til +1999.
Displayet kan vise 1999, 199,9 19,99 eller 1,999.

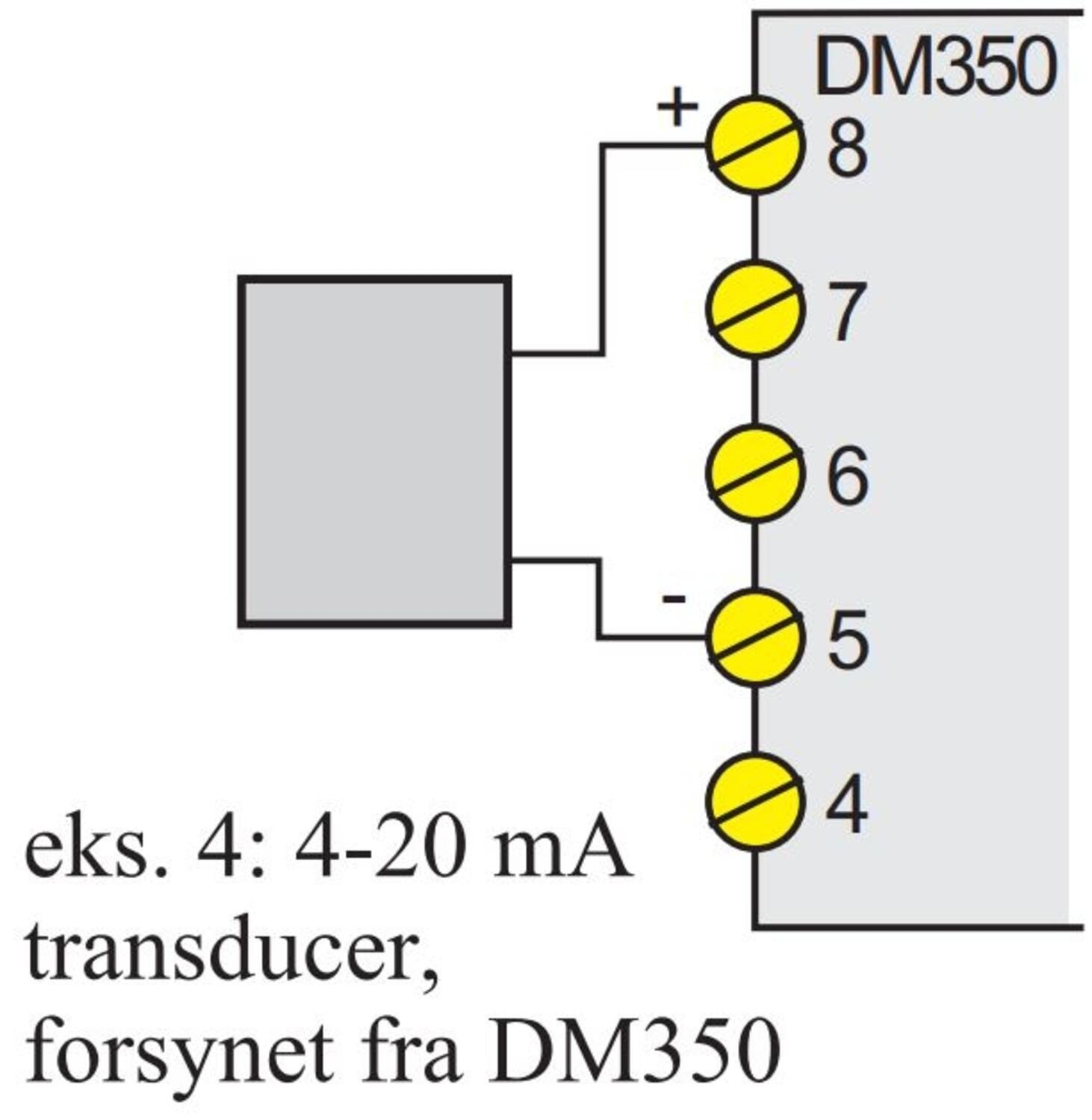

Panelinstrumentet har også en 24V DC (25 mA) driftsspenning til eks. analoge temperaturfølere, trykktransmittere etc.
Skrutilkoblingene takler 1,5 mm², hullmål er 43 x 91 mm..
OBS!

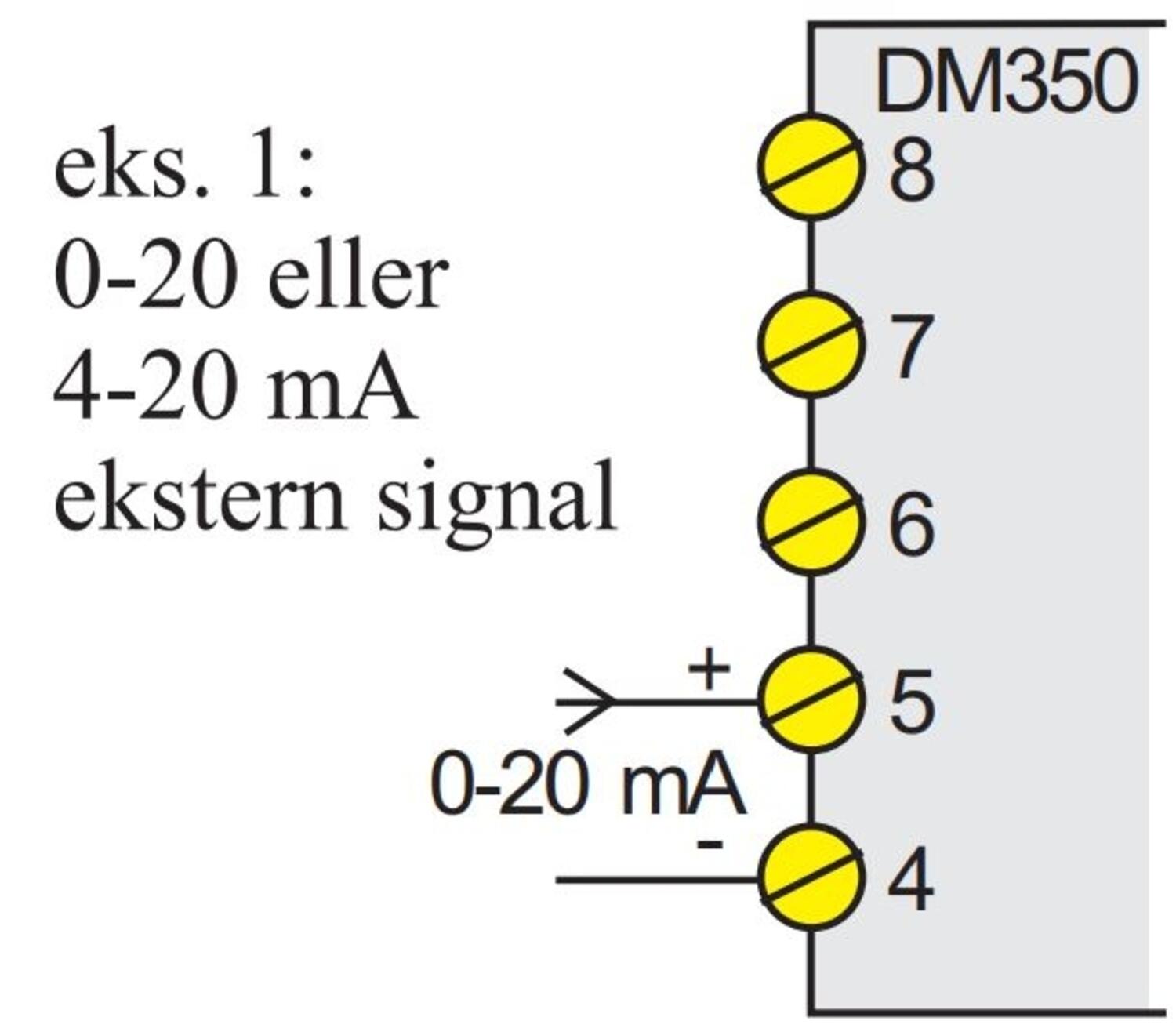

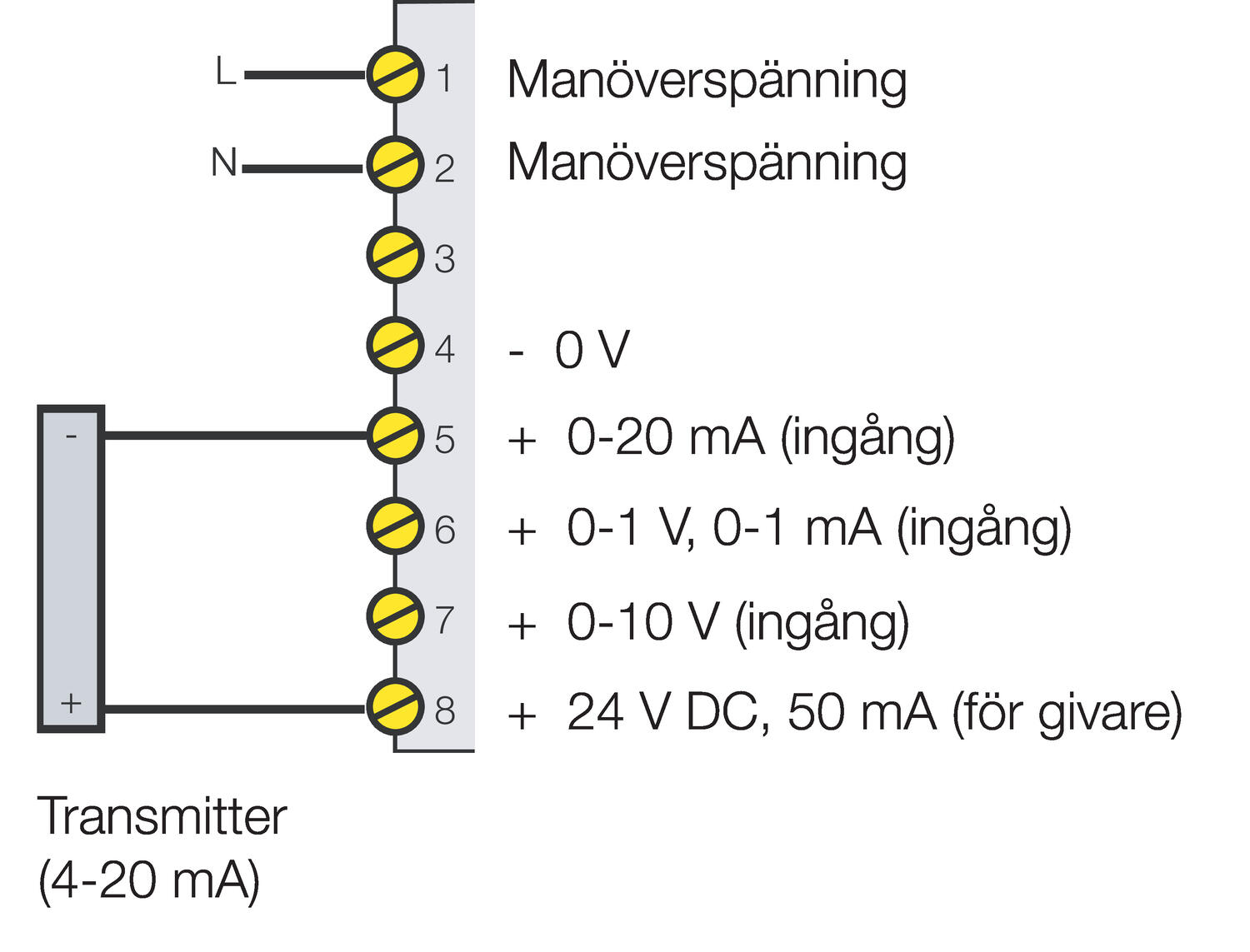

Om en aktiv 0-20/4-20mA signal skal benyttes, kobles den den på tilkobling 4 (-) og 5 (+).

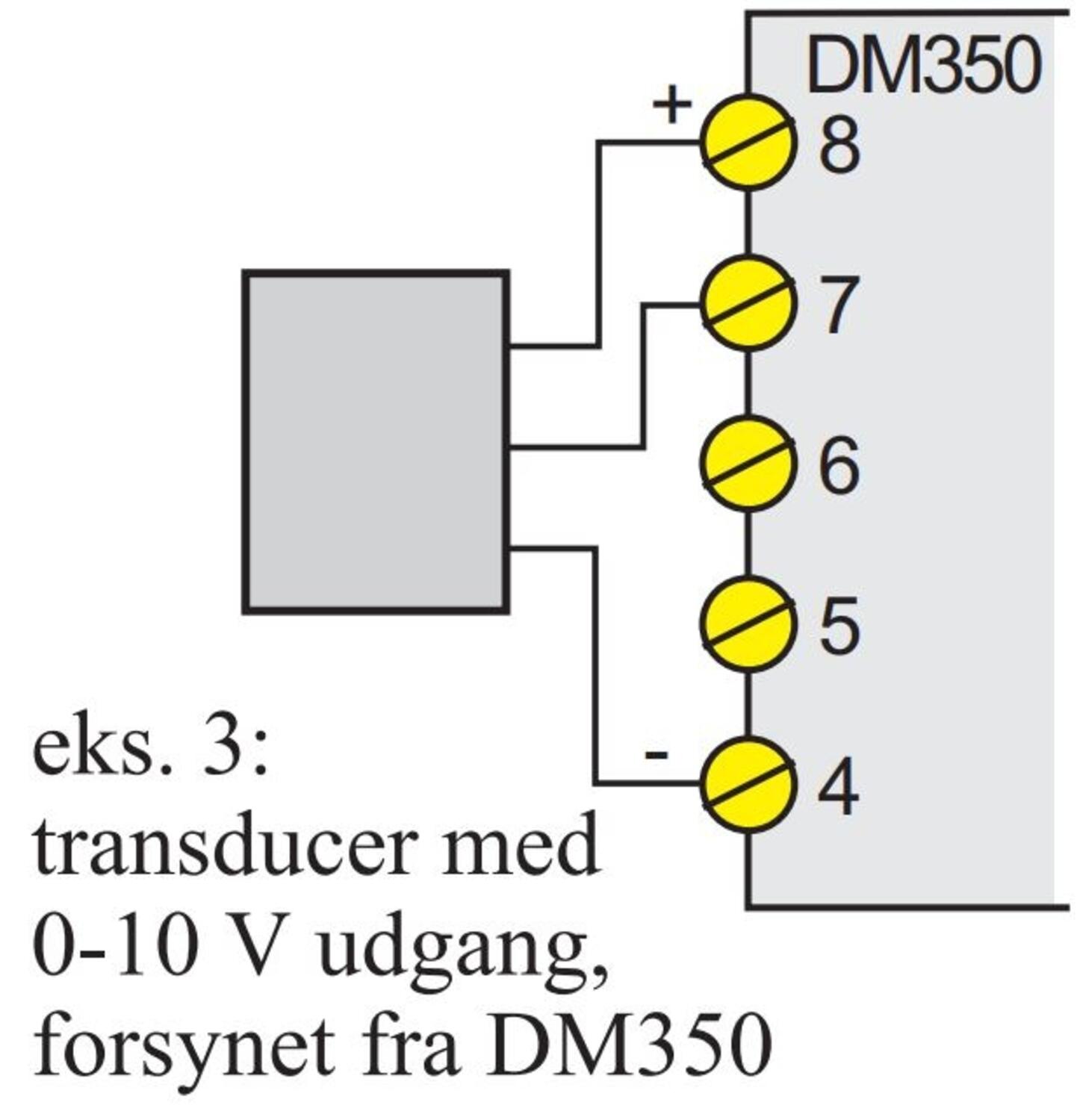

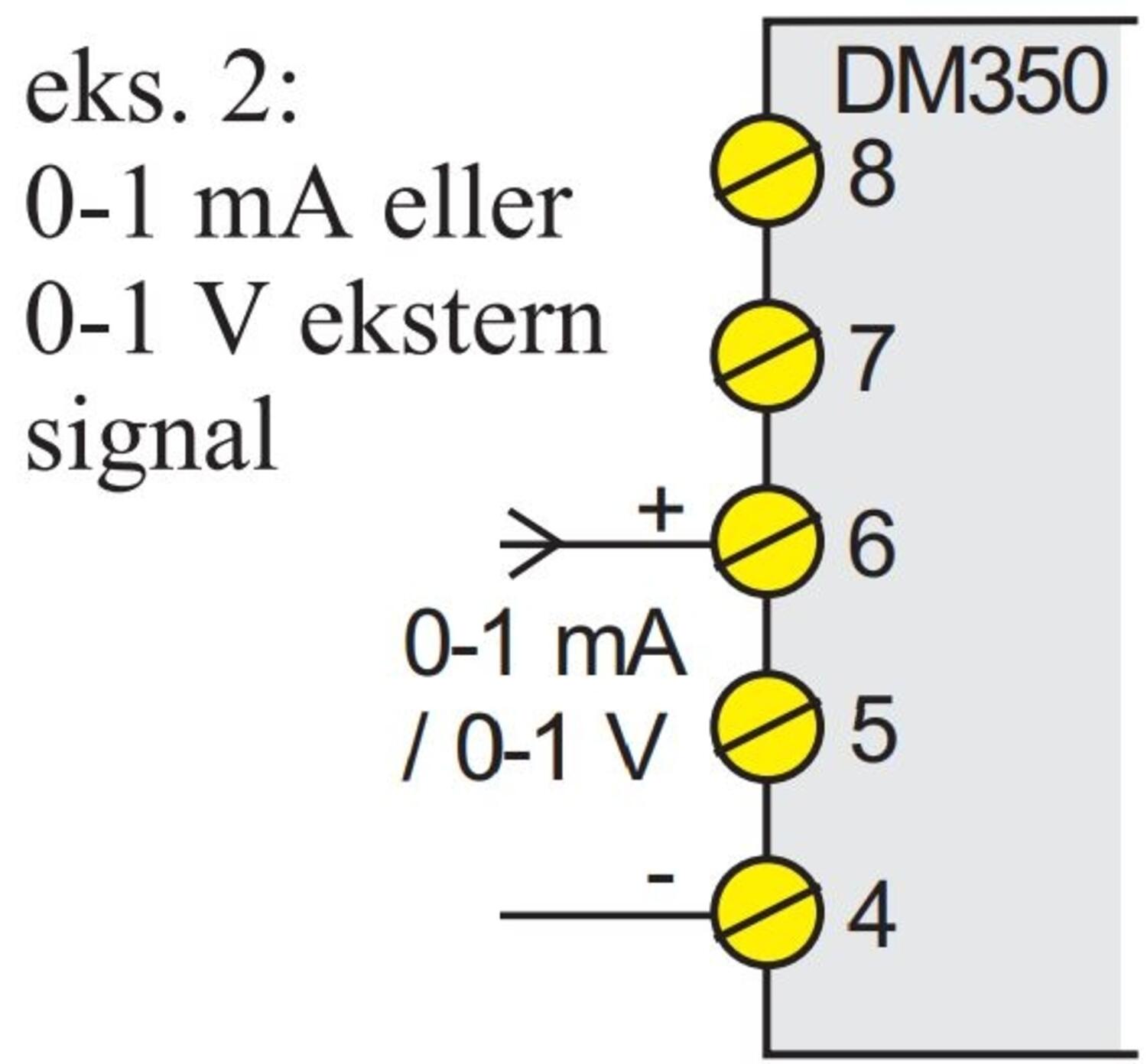

Om et spenningssignal skal benyttes, kobles den på tilkobling 4 (-) og 7 (+) (eller 6 ved 0-1V).
Programmering

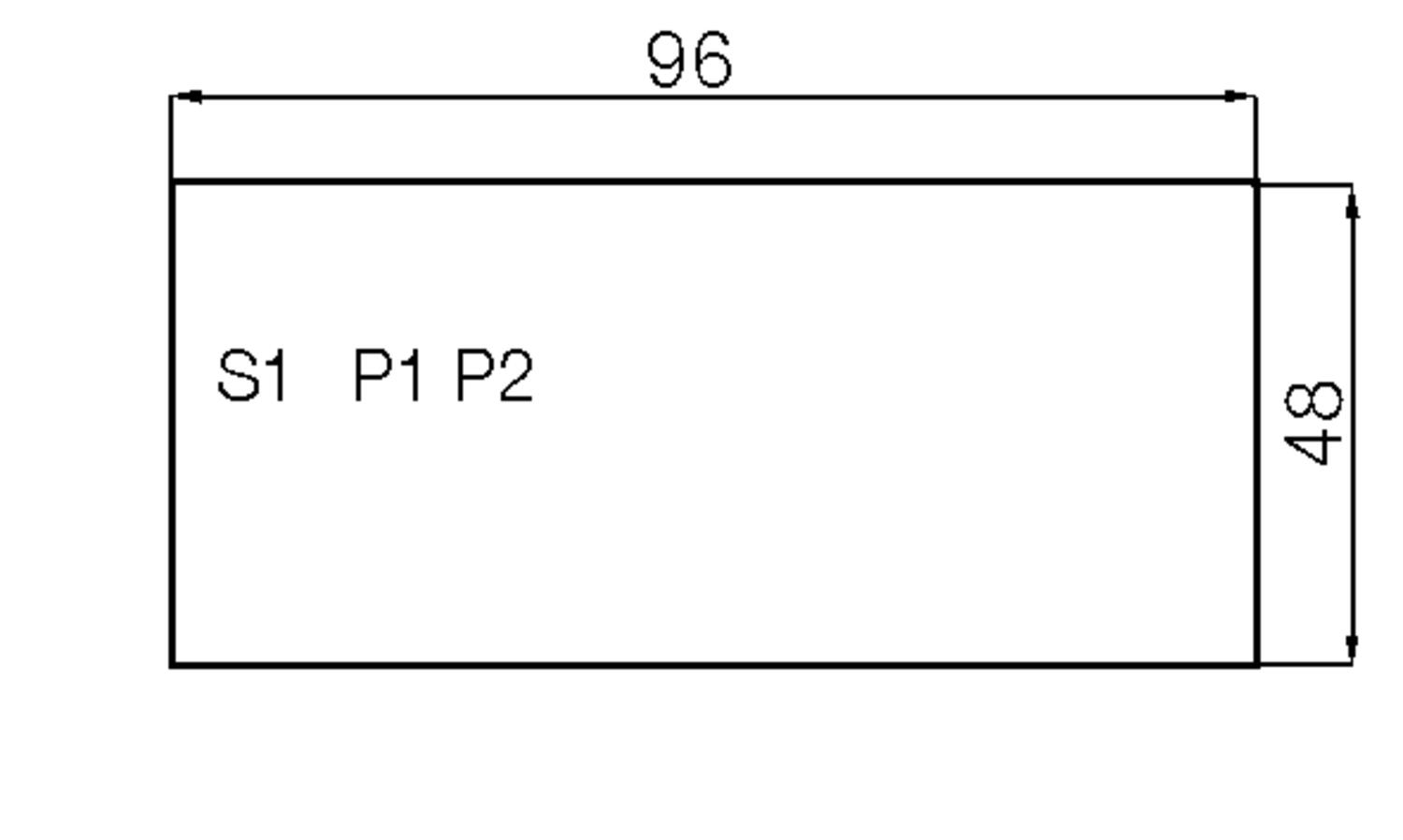

S1: Omkobler for desimalkomma P1: Min. justering P2: Maks. justering
Desimalkomma, omkobler S1: Nr 1 opp: komma etter første siffer Nr 2 opp: komma etter andre siffer Nr 3 opp: komma etter tredje siffer |
|
Skalering av innsignal 4-20 mA
a) Velg event. desimalkomma
b) Still inn det laveste verdien du ønsker med P1. (uten å tilkoblet innsignal)
c) Tilkobl 16 mA til inngang 5
d) Still in det høyeste verdien du ønsker med P2
e) Tilkobl 4 mA til inngang 5
f) Still inn det laveste verdien du ønsker med P1
g) Tilkobl 20 mA - Still inn det høyeste verdien du ønsker med P2
Gjenta ved behov.
Skalerng av andre innsignaler (0-10 V, 0-20 mA...)
a) Velg event. desimalkomma
b) Still inn det laveste verdien du ønsker med P1. (uten å tilkoblet innsignal)
c) Tilkobl maks. signal til inngangen
d) Still inn det høyeste verdien du ønsker med P2
Gjenta ved behov.
- Inn: 0-20 mA, 4-20 mA, 0-10 V
- IP54 i front
- Innebygget mating til giver
- Driftsspenning: 230 V AC
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Innsignal | 0-20 / 4-20 mA (inimp. 50 Ω), 0-10 V (inimp. 90 kΩ) |
Display & Funksjon |
|
| Antall siffer | 3 1/2 |
| Siffer høyde | 13 |
Mekanisk data |
|
| Montering | Panelmontering |
| Panelstørrelse | 48x96 mm |
| IP-klasse | IP54 |
| Materiale | Noryl |
| Vekt | 320 |
Generell data |
|
|---|---|
| Driftspenning AC min. | 207 |
| Driftspenning AC maks. | 253 |
| Egetforbruk | 4 VA |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 60 °C |
| Godkjenninger | CE, EMC |
| Sensor Supply | 24 VDC , 50mA |
Nedlastbare filer
Produktbeskrivelse
Digitalt panelinstrument for indikering av temperatur, trykk, fukt etc. fra givere med lineært signal 0-20mA,4-20mA,0-10V. Måleområdet stilles inn med DIP-switch og potensiometere på baksiden. Displayet går fra -1999 til +1999.
Displayet kan vise 1999, 199,9 19,99 eller 1,999.
Panelinstrumentet har også en 24V DC (25 mA) driftsspenning til eks. analoge temperaturfølere, trykktransmittere etc.
Skrutilkoblingene takler 1,5 mm², hullmål er 43 x 91 mm..
OBS!
Om en aktiv 0-20/4-20mA signal skal benyttes, kobles den den på tilkobling 4 (-) og 5 (+).
Om et spenningssignal skal benyttes, kobles den på tilkobling 4 (-) og 7 (+) (eller 6 ved 0-1V).
Programmering
S1: Omkobler for desimalkomma P1: Min. justering P2: Maks. justering
Desimalkomma, omkobler S1: Nr 1 opp: komma etter første siffer Nr 2 opp: komma etter andre siffer Nr 3 opp: komma etter tredje siffer |
|
Skalering av innsignal 4-20 mA
a) Velg event. desimalkomma
b) Still inn det laveste verdien du ønsker med P1. (uten å tilkoblet innsignal)
c) Tilkobl 16 mA til inngang 5
d) Still in det høyeste verdien du ønsker med P2
e) Tilkobl 4 mA til inngang 5
f) Still inn det laveste verdien du ønsker med P1
g) Tilkobl 20 mA - Still inn det høyeste verdien du ønsker med P2
Gjenta ved behov.
Skalerng av andre innsignaler (0-10 V, 0-20 mA...)
a) Velg event. desimalkomma
b) Still inn det laveste verdien du ønsker med P1. (uten å tilkoblet innsignal)
c) Tilkobl maks. signal til inngangen
d) Still inn det høyeste verdien du ønsker med P2
Gjenta ved behov.
