KÜBLER
Sendix M3661R
Denne varianten av Sendix M3661R fra Kübler er en serie absolutte magnetiske sensorer. De kommer med det siste innen multi-turn-teknologi, såkalt "Energy Harvesting". En teknikk som handler om magnetisk oppladning, noe som gjør at man slipper både batteri og tannhjul.
Denne serien pulsgivere kommer med ekstra robust design. Den kan også bestilles som en modell laget av rustfritt stål. Tåler temperaturer fra -40°C til +85°C, og egner seg dermed i applikasjoner med skiftende og krevende miljøer. Denne optiske sensorteknologien har høy nøyaktighet og kommer med en oppløsning på 16 bit for multi-turn. IP65 / IP67 / IP69K. Sendix M3661R har vist seg å være både pålitelig og enormt slitesterk i utfordrende miljøer.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
- Husdiameter Ø36 mm
- Rustfri, IP66/IP67/IP69K
- Analog
- Magnetisk
- Aksel
Valgt variant
Tekniske data
| Akseldiameter maks | 10 mm |
|---|---|
| Akseldiameter min | 6 mm |
| Givertype | Absoluttkodet |
| Housing diametre | 36 mm |
| IP-klasse | IP66, IP67, IP69K |
| Matespenning DC maks. | 30 V DC |
| Matespenning DC min. | 10 V DC |
| Montering | Aksel |
| Oppløsning | 4-20 mA: 12 bit, 0-10 V: 12 bit, 0-5 V: 11 bit |
|---|---|
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 85 °C |

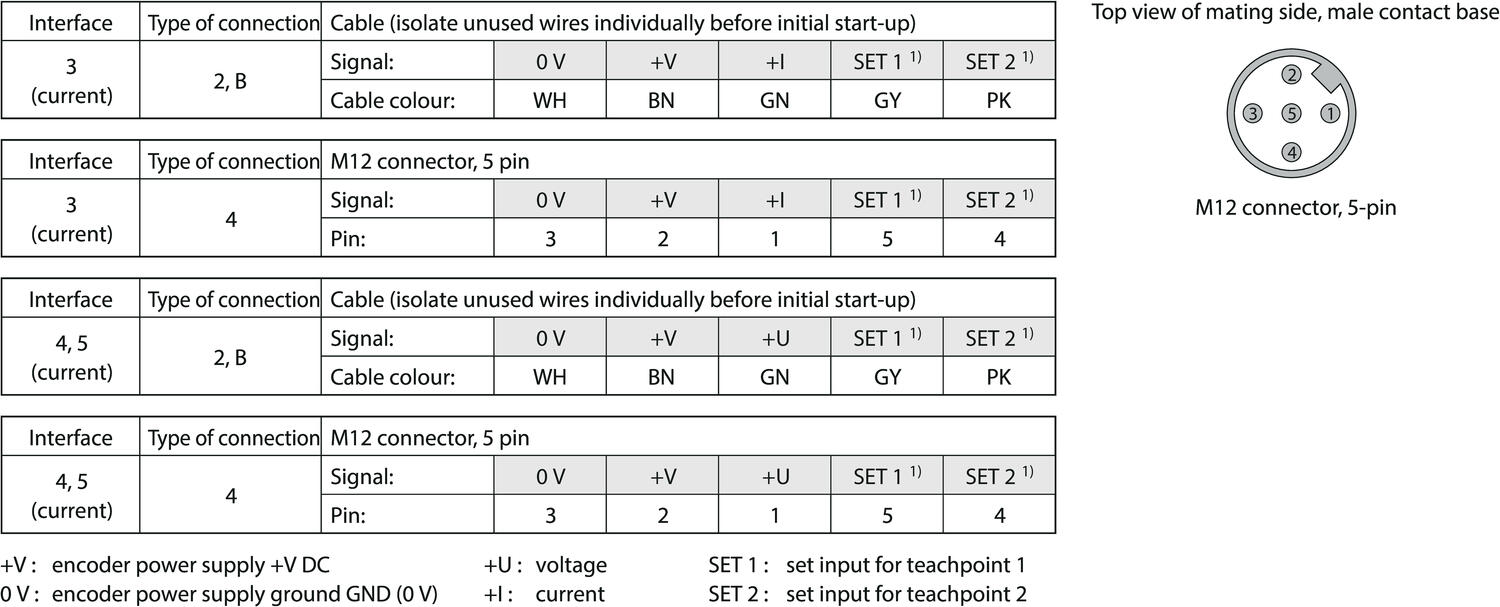

| Tilkobling | Kabel, M12-kontakt |
| Utgang | Analog |
| Versjon | Multiturn |
Nedlastbare filer
Produktbeskrivelse
Denne varianten av Sendix M3661R fra Kübler er en serie absolutte magnetiske sensorer. De kommer med det siste innen multi-turn-teknologi, såkalt "Energy Harvesting". En teknikk som handler om magnetisk oppladning, noe som gjør at man slipper både batteri og tannhjul.
Denne serien pulsgivere kommer med ekstra robust design. Den kan også bestilles som en modell laget av rustfritt stål. Tåler temperaturer fra -40°C til +85°C, og egner seg dermed i applikasjoner med skiftende og krevende miljøer. Denne optiske sensorteknologien har høy nøyaktighet og kommer med en oppløsning på 16 bit for multi-turn. IP65 / IP67 / IP69K. Sendix M3661R har vist seg å være både pålitelig og enormt slitesterk i utfordrende miljøer.
Da disse produktene ofte har en kritisk funksjon og kan variere fra forespørsel til forespørsel viser vi ingen komplette artikkelnummer. Vi vil gjerne først diskutere applikasjonen din for å kunne velge rett modell og beste alternativ.
Ordreinformasjon
Bestillingsnøkkel | ||
Aksel-versjon | M3661R.ⒶⒷⒸⒹ.ⒺⒻ12 | |
Ⓐ Versjon | Ⓒ Utsignal | Ⓔ Interface / Oppløsning / Spenning |
1 = Standard klemflens Ø42 mm 7 = Rustfritt stål V4A klemflens ø 42 mm (alle metalldeler er tilgjengelige fra utsiden, og er av V4A rustfritt stål) | 3 = Strømutgang 4 = Spenningsutgang | 3 = 4-20 mA / 12 bit / 10-30 V DC 4 = 0-10 V / 12 bit / 15-30 V DC 5 = 0-5 V / 11 bit / 10-30 V DC |
Ⓑ Aksel (ØxL) | Ⓓ Kontakttype | Ⓕ Måleområde |
1 = Ø6x12,5 mm 3 = Ø8x15 mm 5 = Ø10x20 mm 2 = Ø1/4"x12,5 mm E = Ø10x20 mm (V4A rustfri) | 2 = Radiell kabel, 1 m PVC B = Radiell kabel, spesiallengde* PVC 4 = Radiell M12-kontakt
* Spesiallengder (A, B): 2, 3, 5, 8, 10, 15 m Bestillingsnøkkel tillegg .XXXX = Lengde i dm Eks. M366R1.XXXX.XXXX.0030 = Kabellengde 3 m
| 1 = 16 omdr / medsols 2 = 16 omdr / motsols 3 = Skalerbar opp til 65 536 omdr, med limit switch funksjon 4 = Skalerbar opp til 65 536 omdr, uten limit switch funksjon |
OBS! Rustfritt alternativ kan kun kombineres med Akseltype E og kontakttype 4.
Ta kontakt med oss for pris og leveringstid på din variant.
