NOVA ROTORS
DIAMOND DN / JN / FN
Industri
Nova Rotor eksenterskruepumpe, pumpeserie Diamond, er spesielt egnet for håndtering av lav- og høyviskositetsmedier som kan være slitende og kan til og med inneholde større partikler. Nova Rotor eksenterskruepumper gir en pulsasjonsfri flow og behandler medie meget skånsomt.
Nova Rotors har utformet pumpene til å kunne håndtere store partikler. Dette er muliggjort av kompakt utforming av drivledd sammen med et godt dimensjonert og konisk utformet innløp til statoren. Som standard har pumpene en godt dimensjonert mannluke for å lette rengjøring ved innløpet til statoren.
Nova Rotor Series Diamond er tilgjengelig i 6 forskjellige størrelser med flow opptil 110 m³/h og trykk opp til 48 bar.
Eksempler på bruksområder er slam, avfallshåndtering, biogass, vannrensing, maling, lim, olje, avløpsvann, gjørme, bolledeig, sirup, yoghurt, fruktkonsentrat, fiskerester, sement, sparkel, hudkrem m.m.

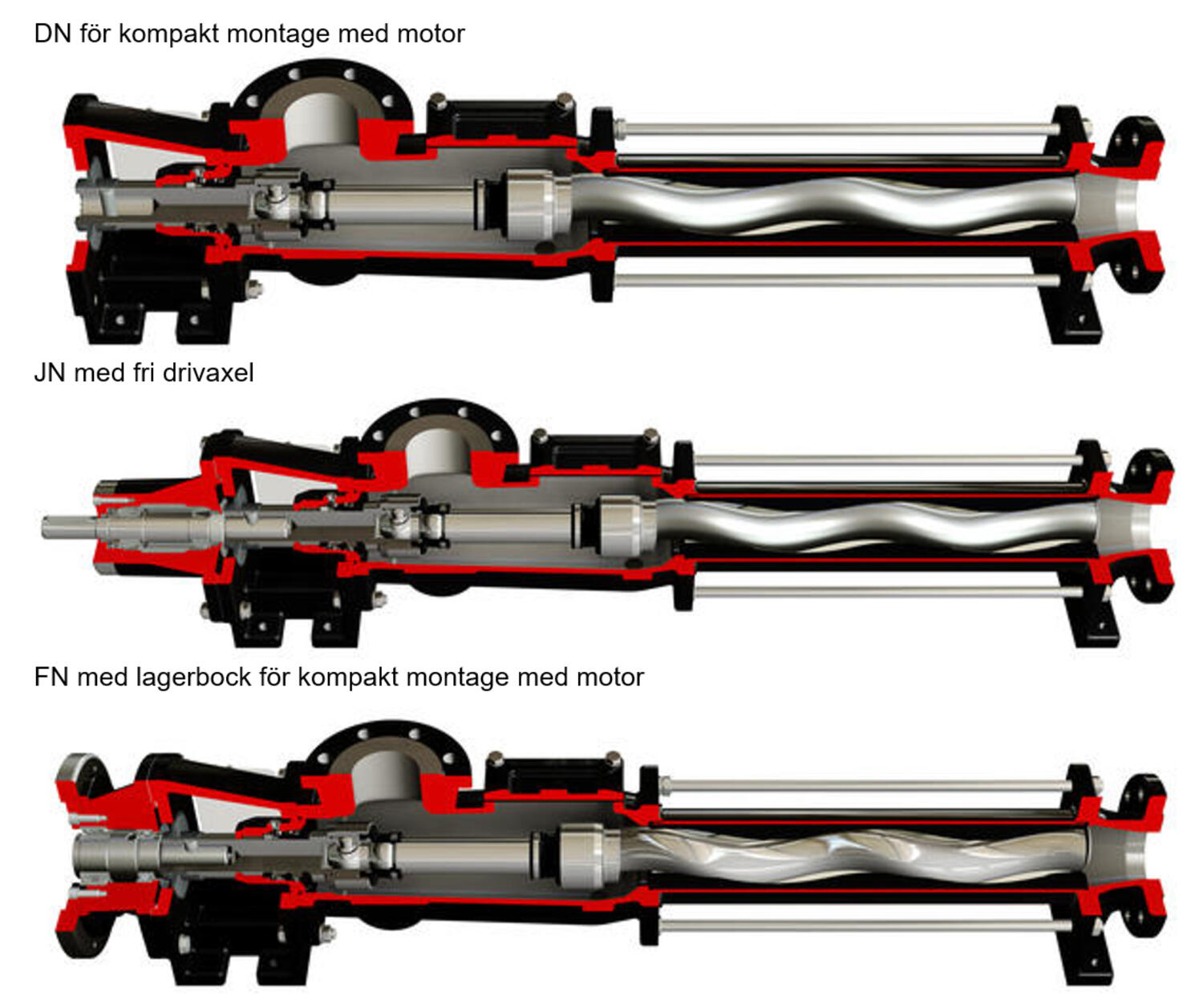

Pumpene leveres i tre forskjellige utførelser, noe som gir stor fleksibilitet avhengig av installasjonsforhold og driftskrav.

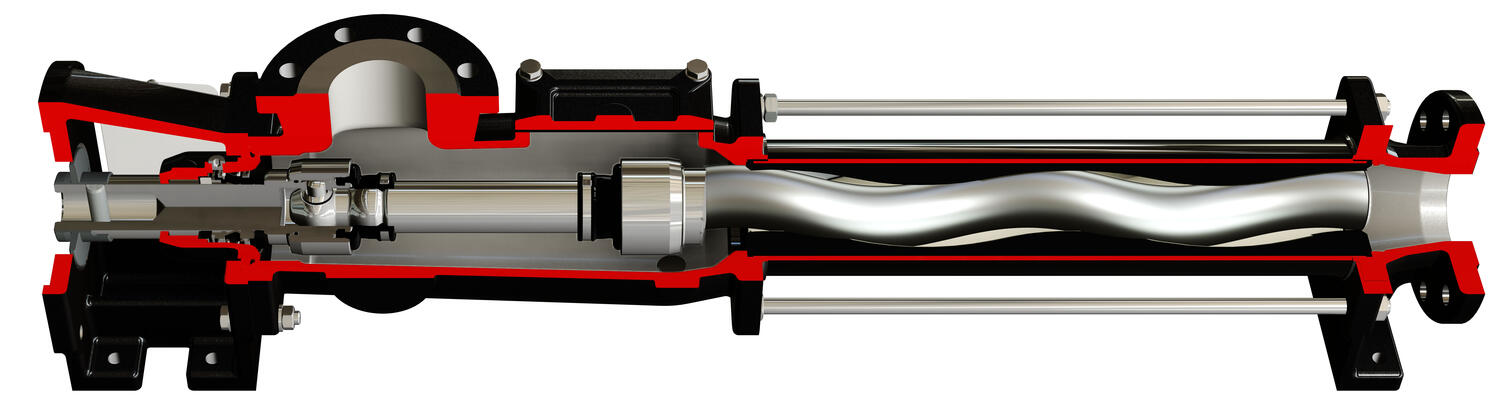

DN-serien (direktekoblet monoblokk) – Et vanlig valg i standard industrielle installasjoner der plass og kostnad er viktige hensyn.

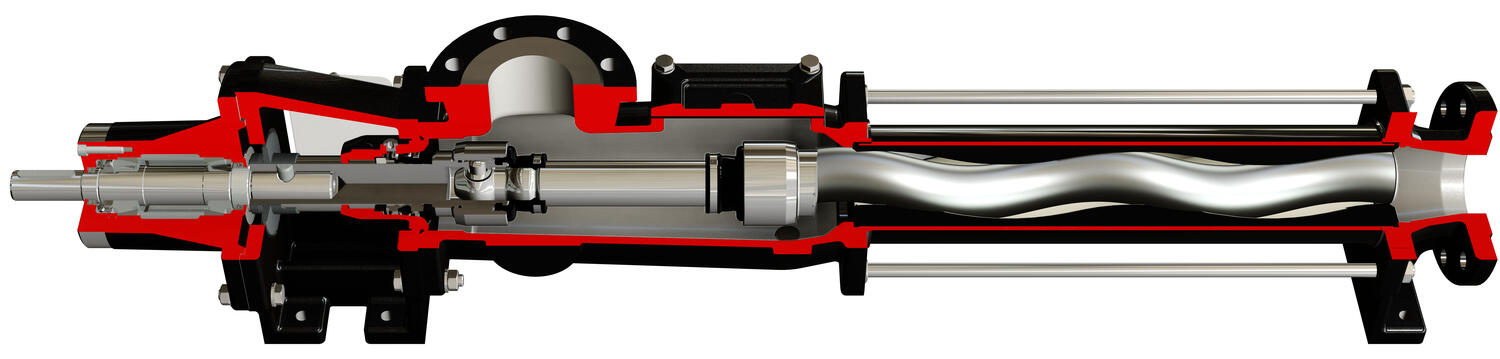

JN-serien (med lagerstøtte og kobling) – Beregnet for mer krevende applikasjoner der lang levetid og høy driftssikkerhet er avgjørende, for eksempel innen olje- og gassindustrien.
FN-serien (modulært lagerstøtte med flensforbindelse) – En fleksibel løsning for applikasjoner som krever ulike motortyper og enkel tilgang ved vedlikehold. Serien er kompatibel med elektriske, hydrauliske og pneumatiske motorer.
- Flow opptil 110 m³/h
- Trykk maks. 48 bar
- Tørrkjøringsbeskyttet
Valgt variant
Tekniske data
Generell data |
|
|---|---|
| Flow @2 bar 200 rpm | 0,7 m³/h |
| Flow @2 bar maks rpm | 4,9 m³/h |
| Trykk maks. | 6 bar |
| Speed max | 1400 omdr/min |
| Materiale pumpehus | Duplex, Støpejern, Hastelloy, Herdet rustfritt stål, SS316 |
| Materiale rotor | Duplex, Hastelloy, Herdet rustfritt stål, Keramisk, SS304, SS304 HCP, SS316, SS316 HCP, Stål420B |
| Materiale stator | EPDM, EPDM Næringsmiddelgodkjent, H-NBR, NBR, NBR Næringsmiddelgodkjent, PTFE, Viton |
*Invisible Heading* |
|
|---|---|
| Harde partikler | 6 mm |
| Myke partikler | 12 mm |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 150 °C |
| Tilkobling | BSP, NPT, DIN 11851, ANSI RF150, SS, RTJ, Macon, Clamp, mm. |
Nedlastbare filer
Produktbeskrivelse
Nova Rotor eksenterskruepumpe, pumpeserie Diamond, er spesielt egnet for håndtering av lav- og høyviskositetsmedier som kan være slitende og kan til og med inneholde større partikler. Nova Rotor eksenterskruepumper gir en pulsasjonsfri flow og behandler medie meget skånsomt.
Nova Rotors har utformet pumpene til å kunne håndtere store partikler. Dette er muliggjort av kompakt utforming av drivledd sammen med et godt dimensjonert og konisk utformet innløp til statoren. Som standard har pumpene en godt dimensjonert mannluke for å lette rengjøring ved innløpet til statoren.
Nova Rotor Series Diamond er tilgjengelig i 6 forskjellige størrelser med flow opptil 110 m³/h og trykk opp til 48 bar.
Eksempler på bruksområder er slam, avfallshåndtering, biogass, vannrensing, maling, lim, olje, avløpsvann, gjørme, bolledeig, sirup, yoghurt, fruktkonsentrat, fiskerester, sement, sparkel, hudkrem m.m.
Pumpene leveres i tre forskjellige utførelser, noe som gir stor fleksibilitet avhengig av installasjonsforhold og driftskrav.
DN-serien (direktekoblet monoblokk) – Et vanlig valg i standard industrielle installasjoner der plass og kostnad er viktige hensyn.
JN-serien (med lagerstøtte og kobling) – Beregnet for mer krevende applikasjoner der lang levetid og høy driftssikkerhet er avgjørende, for eksempel innen olje- og gassindustrien.
FN-serien (modulært lagerstøtte med flensforbindelse) – En fleksibel løsning for applikasjoner som krever ulike motortyper og enkel tilgang ved vedlikehold. Serien er kompatibel med elektriske, hydrauliske og pneumatiske motorer.
Ordreinformasjon
Materiale
| |
Pumpehus | Støpejern G25 UNI 5007 (EN-GJL-250), Rustfritt SS316, Hastelloy, Duplex (1.4462, SAF 2205) |
Rotor | Stål 420B, SS304, SS316, SS304 HCP, SS316HCP, Hardened, Hastelloy, Ceramic, Duplex |
Tetning | Mekanisk tetning eller bokspakning, med eller uten spyling |
Stator | NBR, NBR næringsmiddelgodkjent, H-NBR, EPDM, EPDM næringsmiddelgodkjent, VITON, PTFE |
Flow | Maks. 1 830 l/min |
Trykk | Maks. 48 bar |
Flowretning | Innløp opp og utløp frem som standard |
Reversibel | Opp til 3 bar som standard, 12 bar i spesialutførelse |

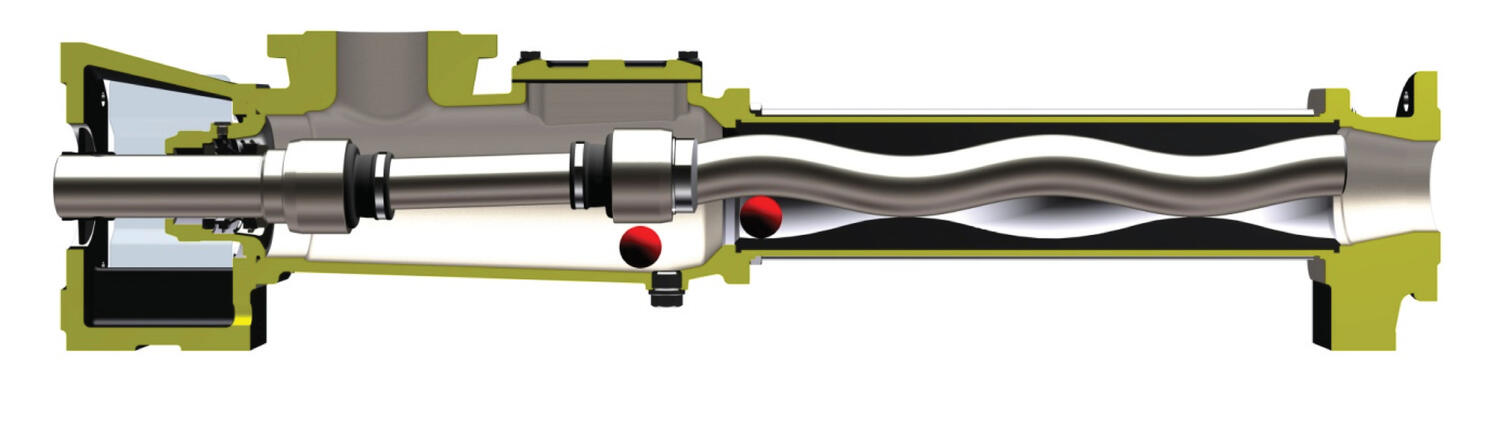

Partikler | Klarer opp til 58 mm myke partikler (se tabell nedenfor) |
Kobling | Patentert konstruksjon, standard, protected eller balansert |
Tilkoblinger | BSP, NPT, DIN 2501, DIN 11851, ANSI RF150, SS, RJT, Macon, Clamp, m.m. |
Størrelse | Modell | Maks. størrelse harde partikler | Maks. størrelse myke partikler | Plass i statoren | Plass rundt drivledd | Plass rundt "protector" drivledd |
D020 | 1L1 | 6 | 12 | 15 | 17 | 16 |
05K2 | ||||||
025K4 | 5 | 10 | 13 | 17,5 | 15,5 | |
D025 | 2L1 | 7 | 14 | 18 | 21 | 16 |
1K2 | ||||||
05K4 | 6 | 12 | 15 | 20,5 | 15,5 | |
D030 | 4L1 | 9 | 18 | 23 | 25 | 18,5 |
2K2 | ||||||
1K4 | 7 | 14 | 18,4 | 24 | 17,5 | |
D040 | 10L1 | 11 | 23 | 29,4 | 31 | 24,5 |
4K2 | ||||||
2K4 | 9 | 18 | 2,2 | 29 | 22,5 | |
16L1 | 14 | 28 | 35 | 32 | 25,5 | |
8K2 | ||||||
D060 | 20L1 | 14 | 29 | 36,8 | 42 | 35 |
10K2 | ||||||
4K4 | 11 | 23 | 29,6 | 40 | 33 | |
30L1 | 16 | 32 | 41,2 | 43 | 36 | |
16K2 | ||||||
D120 | 40L1 | 18 | 36 | 46,4 | 54 | 46 |
20K2 | ||||||
10K4 | 14 | 29 | 37 | 52 | 44 | |
60L1 | 20 | 41 | 51,6 | 55 | 47 | |
30K2 | ||||||
D300 | 80L1 | 23 | 46 | 58,4 | 66 | 56,5 |
40K2 | ||||||
20K4 | 18 | 36 | 45 | 62 | 52,5 | |
120L1 | 29 | 58 | 73,2 | 69 | 59,5 | |
60K2 |
