JUNG PROCESS SYSTEMS
HYGHSPIN Double Flow
Dobbelskruepumpe
Bruksområde
HYGHSPIN Double Flow utvider HYGHSPIN-serien for trykkområde med differensialtrykk på opptil 50 bar. Det er derfor mulig å utnytte fordelene med HYGHSPIN-pumper ved høytrykksapplikasjoner.

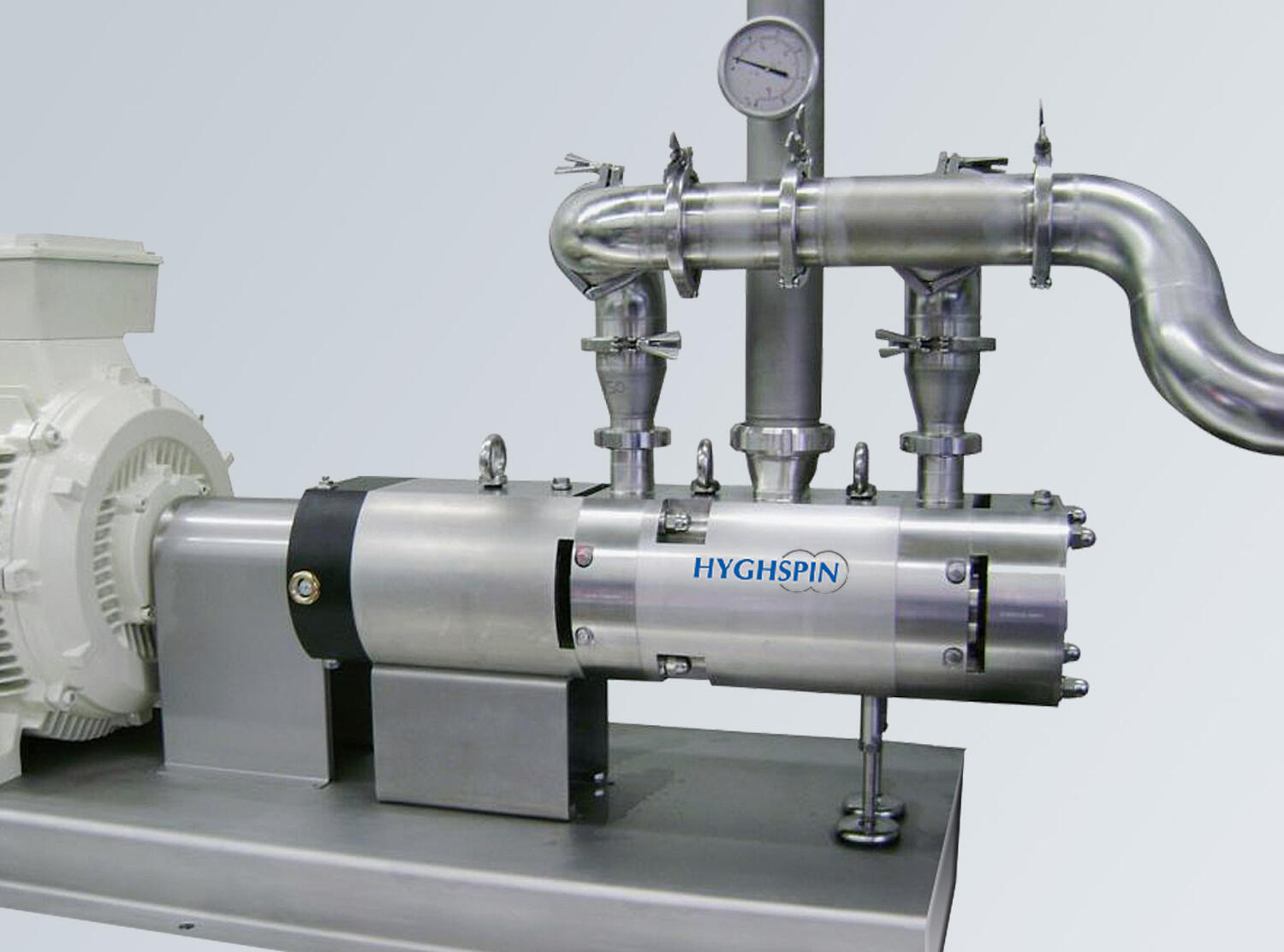

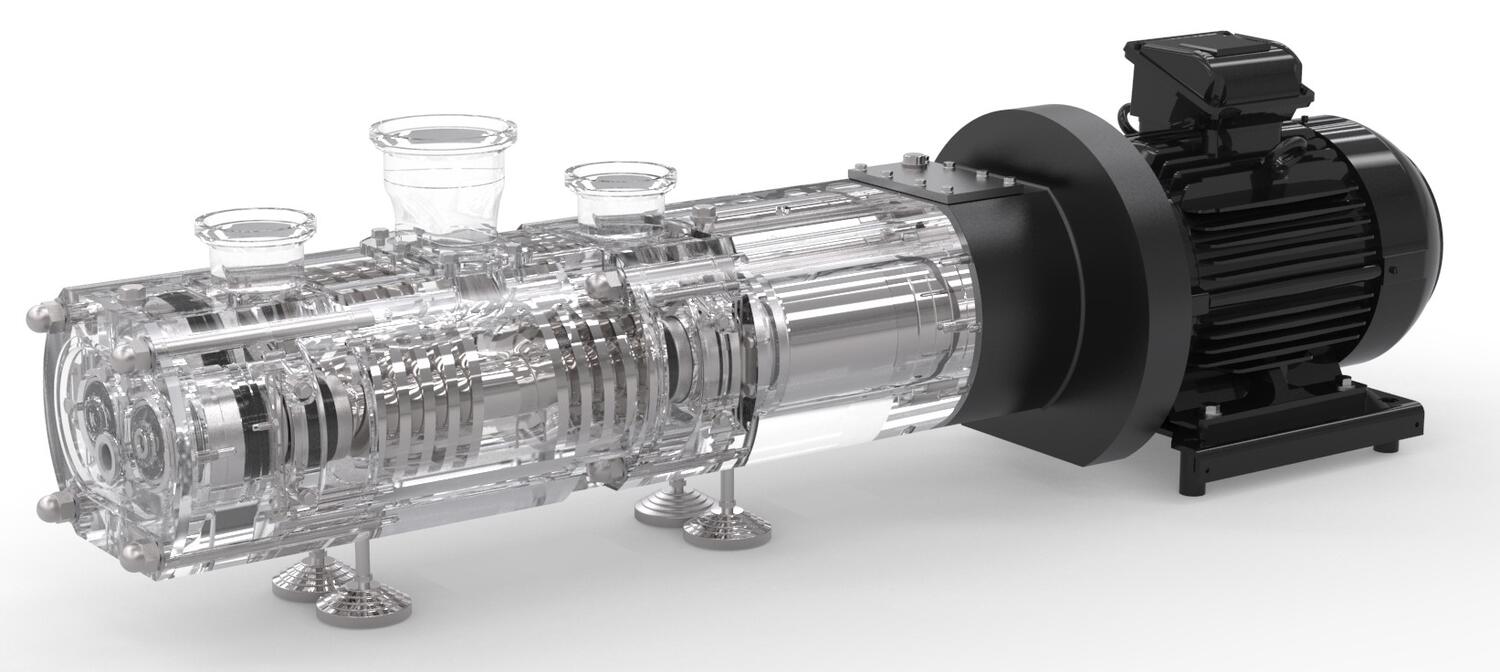

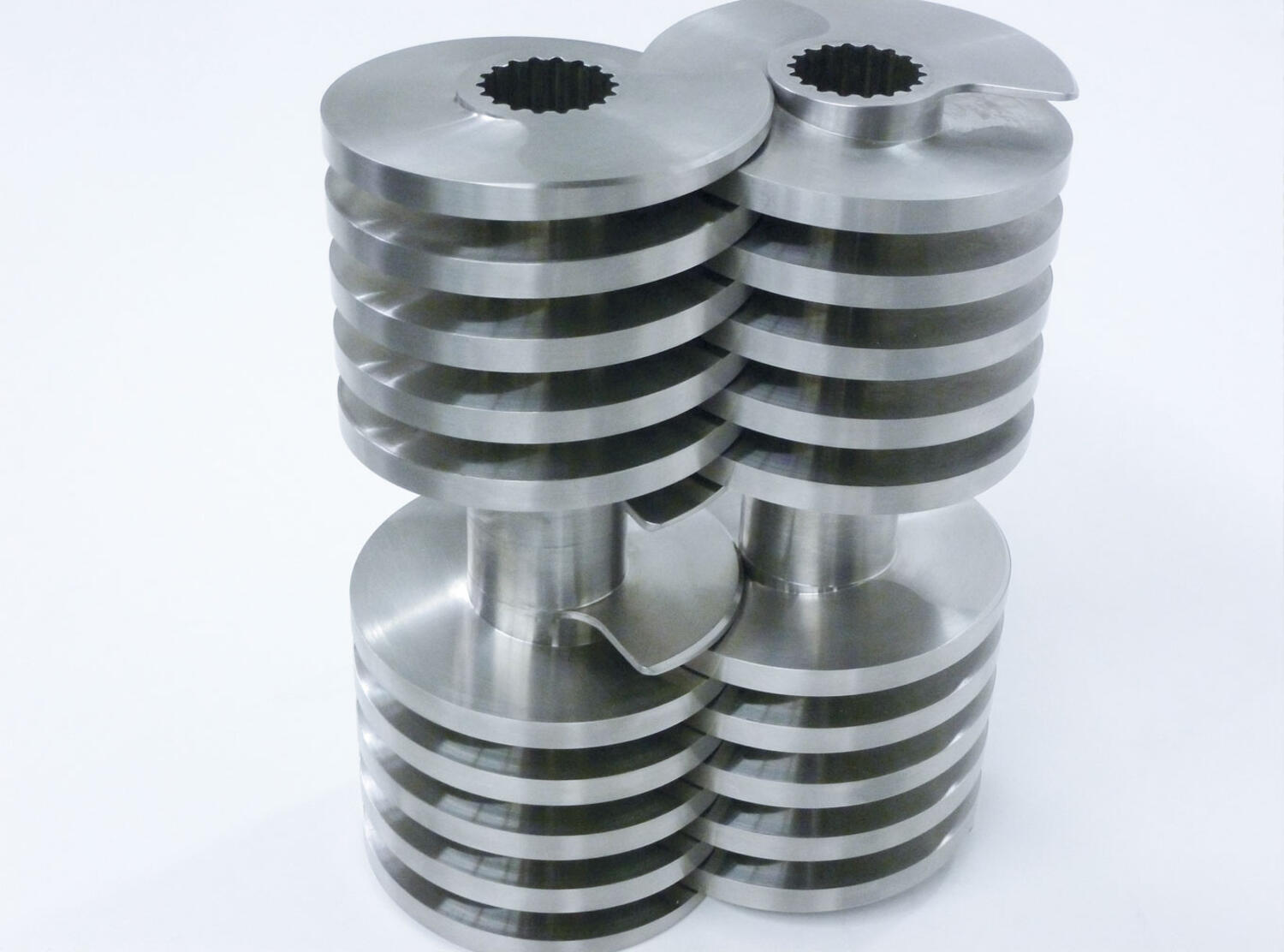

HYGHSPIN Double Flow er en dobbelstrøms dobbeltskruepumpe laget i rustfritt stål. Den har to innløp, plassert på hver side av pumpehuset, og ett sentralt utløp. Akslingslagrene i hver ende tar av for akselavbøyninger. Aksialkraften som oppstår ved høyt trykk kompenseres internt i pumpen. Akseltetningene er plassert på sugesiden, som er pumpens lavtrykkside.
I sum er alle de essensielle komponentene belastet relativt lite, til tross for meget høyt differensialtrykk, slik at pålitelighet og god holdbarhet blir resultatet. Samtidig bruk av to trinn gjør det også mulig å skape et stort flow-volum.
HYGHSPIN Double Flow gir den beste hygieniske og skånsomme løsningen for høytrykksapplikasjoner.
HYGHSPIN Double Flow er tilgjengelig i størrelsene 90 og 125. Maksimal kapasitet er ca. 100 m³/h. Differansetrykket er opptil 50 bar.
- Flow 1 m³/h til 100 m³/h
- Trykk maks. 50 bar
- 3A og EHEDG godkjent
Valgt variant
Tekniske data
| Flow maks. | 40 m³/h |
|---|---|
| Materiale elastomerer | HNBR (Nitrilgummi) |
| Materiale pumpehus | SS316L |
| Materiale skrue | SS316L |
| Materiale tetninger | SiC/SiC |
| Partikkelstørrelse | 11,5 mm |
| Temperaturområde fra | -10 °C |
|---|---|
| Temperaturområde til | 180 °C |
| Trykk maks. | 50 bar |
| Vekt | 310 kg |
Produktbeskrivelse
Bruksområde
HYGHSPIN Double Flow utvider HYGHSPIN-serien for trykkområde med differensialtrykk på opptil 50 bar. Det er derfor mulig å utnytte fordelene med HYGHSPIN-pumper ved høytrykksapplikasjoner.
HYGHSPIN Double Flow er en dobbelstrøms dobbeltskruepumpe laget i rustfritt stål. Den har to innløp, plassert på hver side av pumpehuset, og ett sentralt utløp. Akslingslagrene i hver ende tar av for akselavbøyninger. Aksialkraften som oppstår ved høyt trykk kompenseres internt i pumpen. Akseltetningene er plassert på sugesiden, som er pumpens lavtrykkside.
I sum er alle de essensielle komponentene belastet relativt lite, til tross for meget høyt differensialtrykk, slik at pålitelighet og god holdbarhet blir resultatet. Samtidig bruk av to trinn gjør det også mulig å skape et stort flow-volum.
HYGHSPIN Double Flow gir den beste hygieniske og skånsomme løsningen for høytrykksapplikasjoner.
HYGHSPIN Double Flow er tilgjengelig i størrelsene 90 og 125. Maksimal kapasitet er ca. 100 m³/h. Differansetrykket er opptil 50 bar.
Ordreinformasjon
Kapasitet | 1 m³/h til 100 m³/h |
Trykkområde | Opptil 50 bar avhengig av størrelse og versjon |
Sugekapasitet | NPSHr ned til 0,5 m |
Viskositet | Opp til 1 000 000 cSt |
Temperaturområde produkt | -10 til +130 °C (høyerere temperaturer på forespørsel) |
Temperatur ved vask | Opp til +140 °C |
Temperatur ved sterilisering | Opp til +145 °C |
Materialer i kontakt med produkt | 1.4404 (AISI 316L) med 3.1 sertifikat. Andre materialer på forespørsel |
Elastomerer | HNBR - FDA næringsmiddelklassifisert (standard) EPDM - FDA næringsmiddelklassifisert FKM Viton - FDA næringsmiddelklassifisert FFKM Kalrez - FDA næringsmiddelklassifisert |
Ulike tetningsalternativer: | SiC/SiC enkel mekanisk tetning TC/TC enkel mekanisk tetning SiC/SiC dobbel mekanisk tetning TC/TC dobbel mekanisk tetning Simring, dobbel simring |
Klassifisering | EHEDG, 3A, ATEX |
