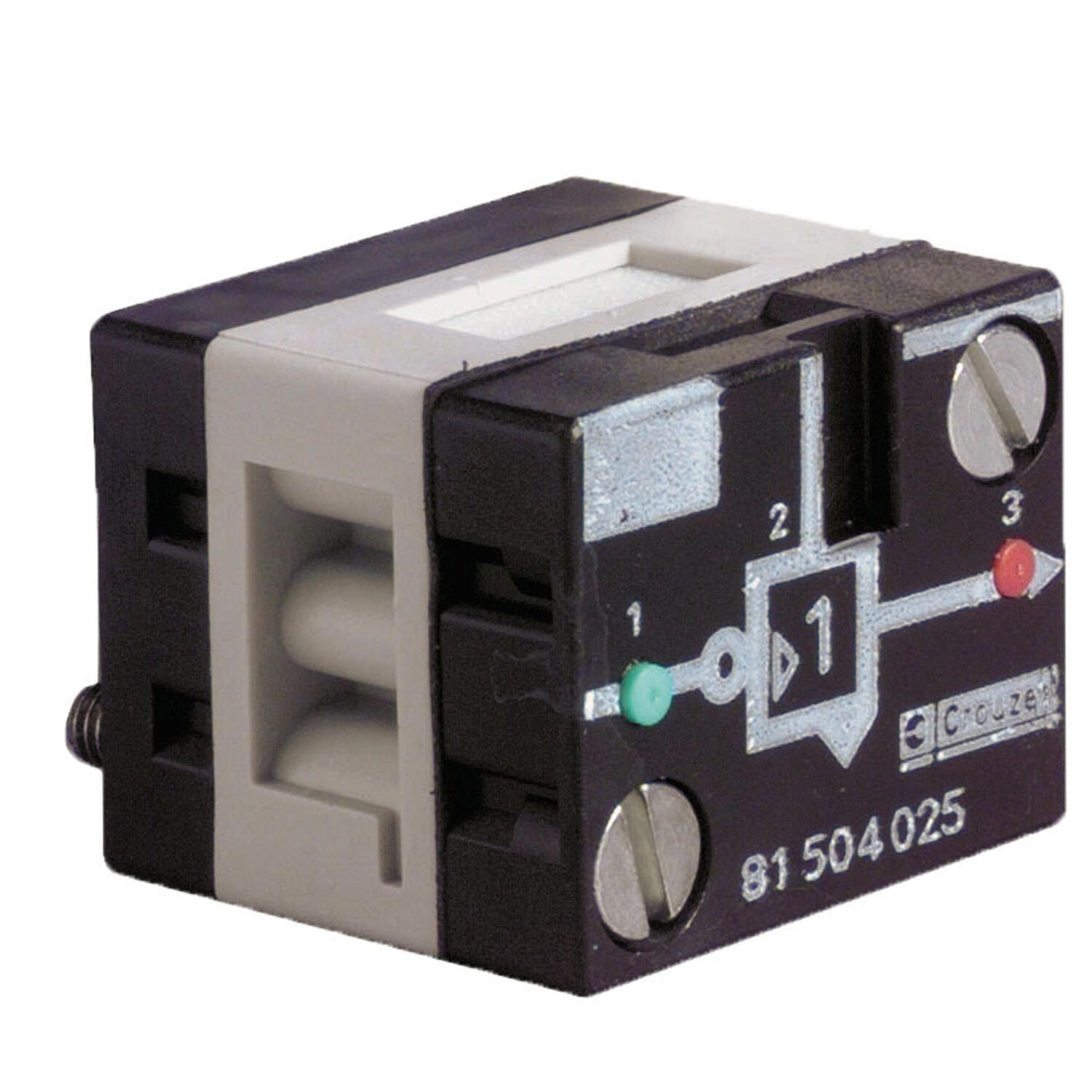

CROUZET CONTROL

Pneumatisk trykkfallsensor

Beskrivelse

Kan användas som ersättning för traditionella cylindergivare för indikering av ändlägen. Monteras på basplatta och ansluts enligt nedan tillsammans med cylindern. Sensorn ger utsignal på det tryckfall som uppstår när cylindern når sitt ändläge. Observera att för att få en tillförlitlig funktion på en tryckfallssensor rekommenderas att man ej belastar cylindern med mer än 60 % av den teoretiska kraften.

Mål

164031_812.tif

Inkoppling

Utan stryp-backventiler

Med stryp-backventiler

Drawing of pressure decay sensor without flow restrictor

Drawing of pressure decay sensor with flow restrictor



Tekniske data

Tryckområde

2 till 8 bar

Media

Luft eller filtrerande neutrala gaser

Temperaturområde

+5 °C till +50 °C

Flöde

200 Nl/min.

Mek. livslängd

>107cykler

Anslutning

På basplatta, se sid XX

Vikt

25 g

Utsignal

När trycket sjunkit till 0,3 bar



Bestillingsnummer

Beställningsnr

Benämning

81504025

Pneumatisk tryckfallssensor för basplatta



Les mer
  • Erstatter sylindergivere
  • Krever ingen strøm
  • Pålitlig funksjon

Valgt variant


Pneumatiskt ikke-element

Art.nr.

Crouzet_Control_logo.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Valgt variant

Tekniske data

Temperaturområde fra -5 °C
Temperaturområde til 50 °C
Trykkområde maks. 8
Trykkområde min. 0
Vekt 25

Mål og innkobling

Tekniske illustrasjoner

Produktbeskrivelse

Beskrivelse

Kan användas som ersättning för traditionella cylindergivare för indikering av ändlägen. Monteras på basplatta och ansluts enligt nedan tillsammans med cylindern. Sensorn ger utsignal på det tryckfall som uppstår när cylindern når sitt ändläge. Observera att för att få en tillförlitlig funktion på en tryckfallssensor rekommenderas att man ej belastar cylindern med mer än 60 % av den teoretiska kraften.

Mål

164031_812.tif

Inkoppling

Utan stryp-backventiler

Med stryp-backventiler

Drawing of pressure decay sensor without flow restrictor

Drawing of pressure decay sensor with flow restrictor



Tekniske data

Tryckområde

2 till 8 bar

Media

Luft eller filtrerande neutrala gaser

Temperaturområde

+5 °C till +50 °C

Flöde

200 Nl/min.

Mek. livslängd

>107cykler

Anslutning

På basplatta, se sid XX

Vikt

25 g

Utsignal

När trycket sjunkit till 0,3 bar



Bestillingsnummer

Beställningsnr

Benämning

81504025

Pneumatisk tryckfallssensor för basplatta
