KÜBLER
Slepering SR085

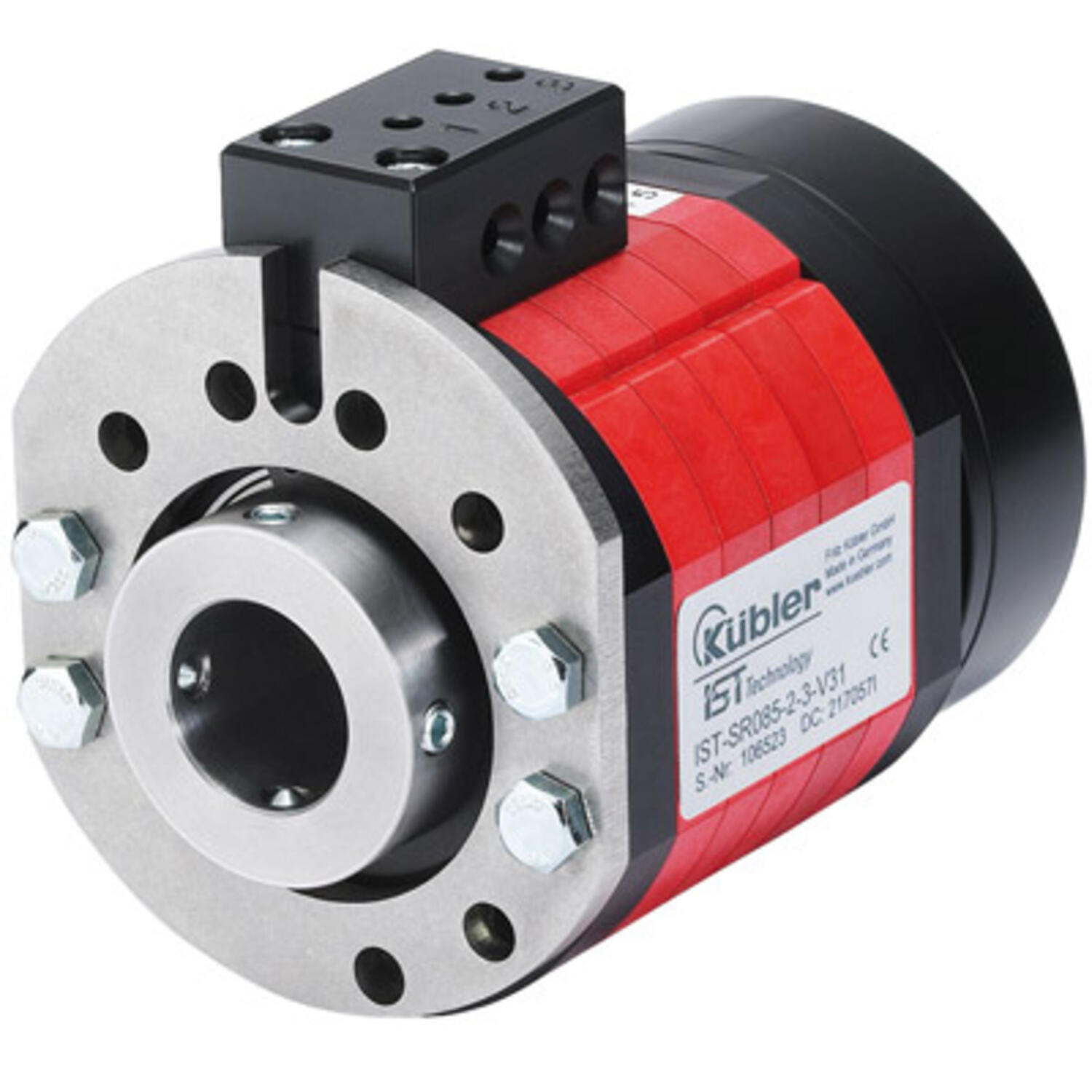

SR085 har en robust konstruksjon, tilpasset industrielt bruk. Designet er modulært, der belastnings- og datasignaler kan kombineres individuelt. Respektive last- og datasignaler foregår i fysisk adskilte kammre, noe som sikrer sikker drift. Huset er bygget av glassfiberforsterket polykarbonat.
4 modeller kan leveres på ca 4 uker, andre på ca 6-8 uker.
SR085-25-040411301
SR085-25-060611301
SR085-30-020311301
SR085-30-060611301

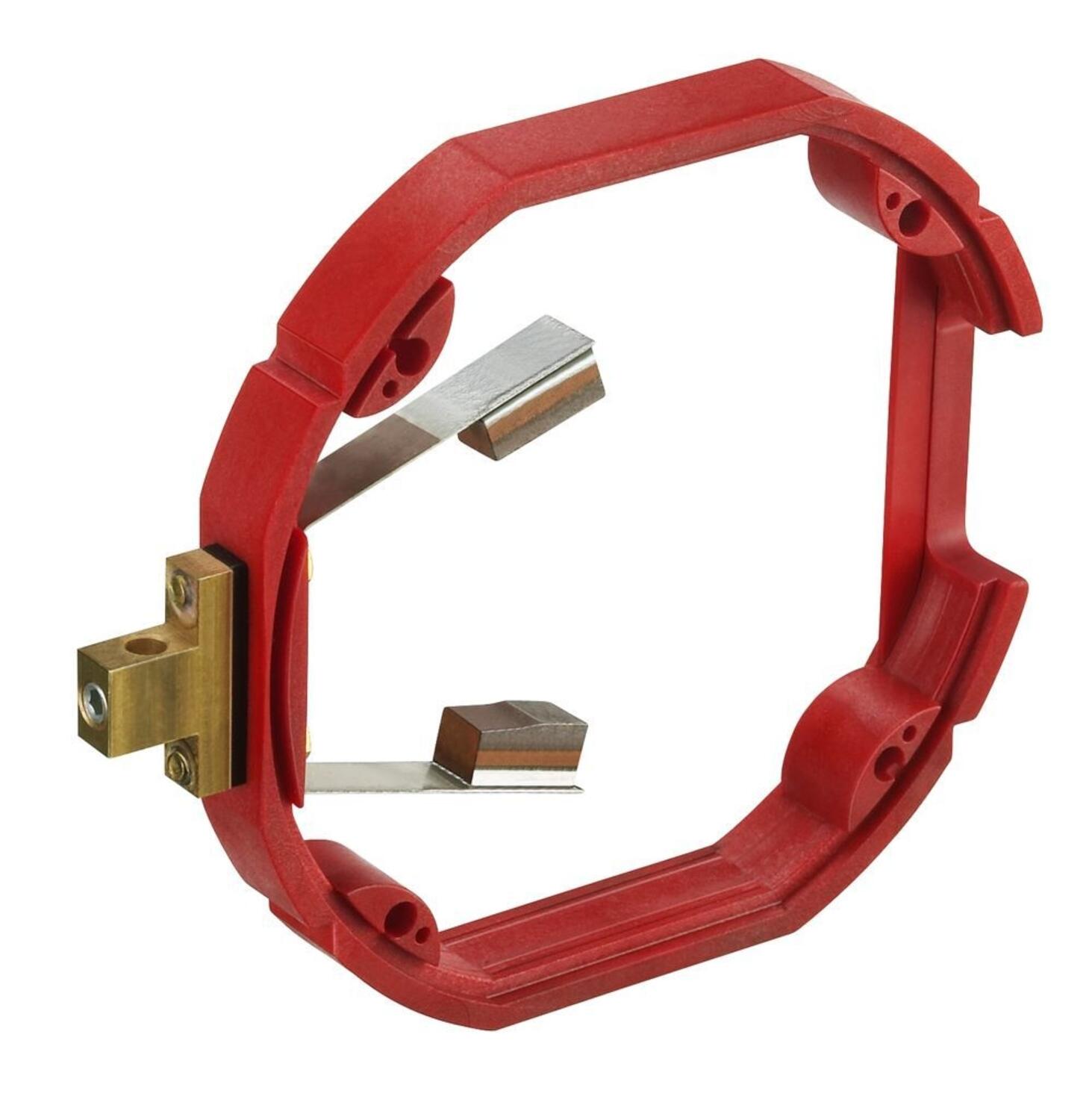

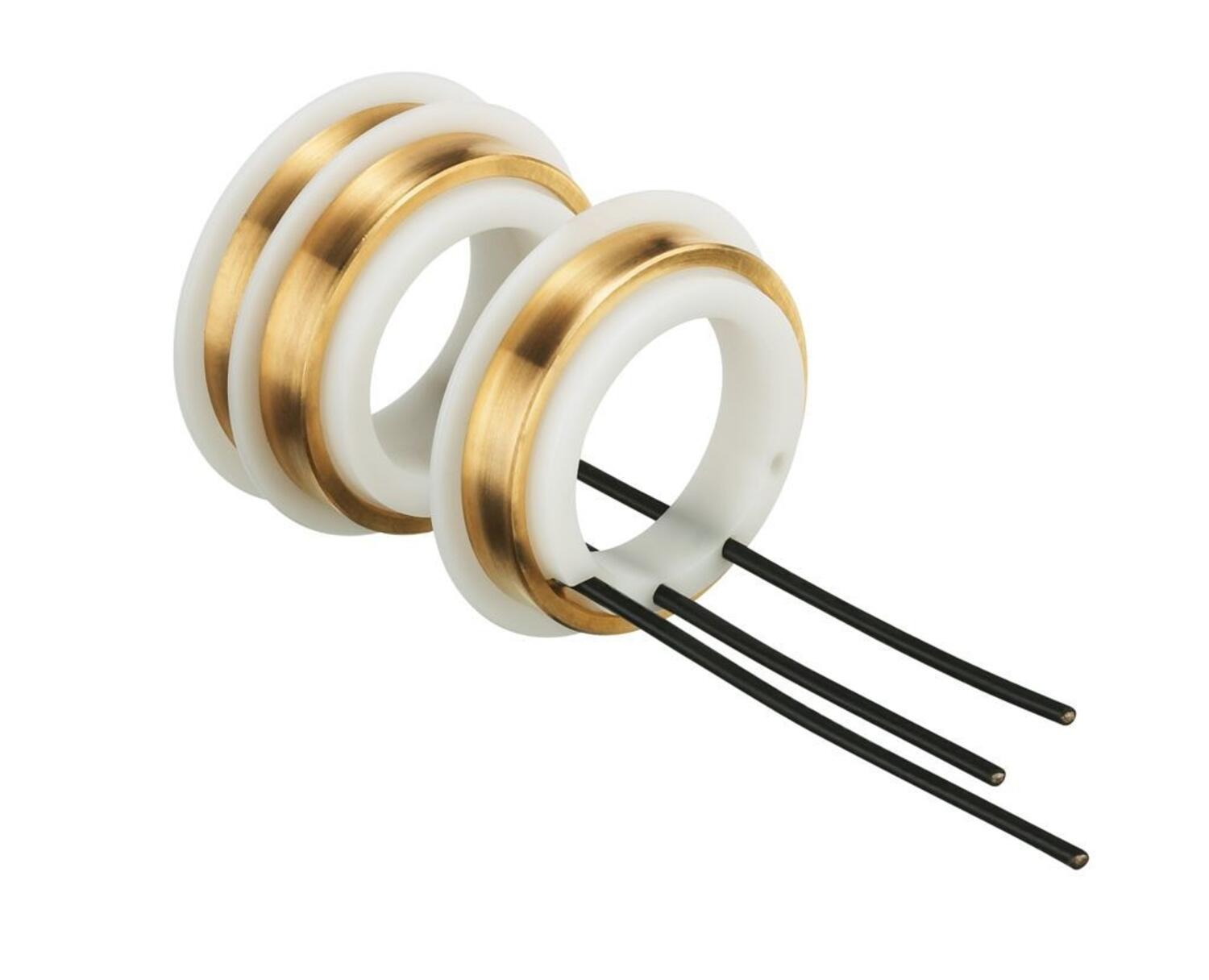

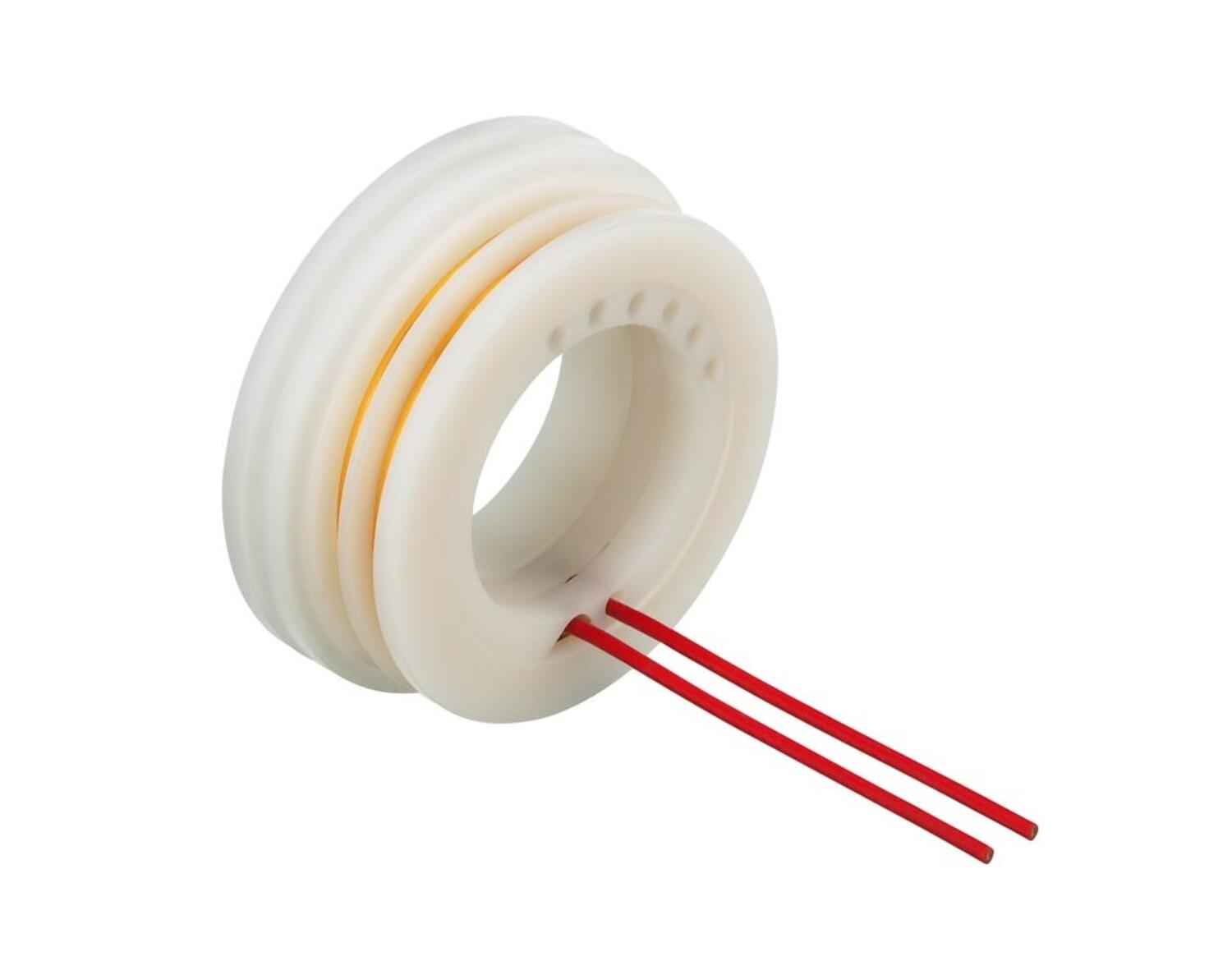

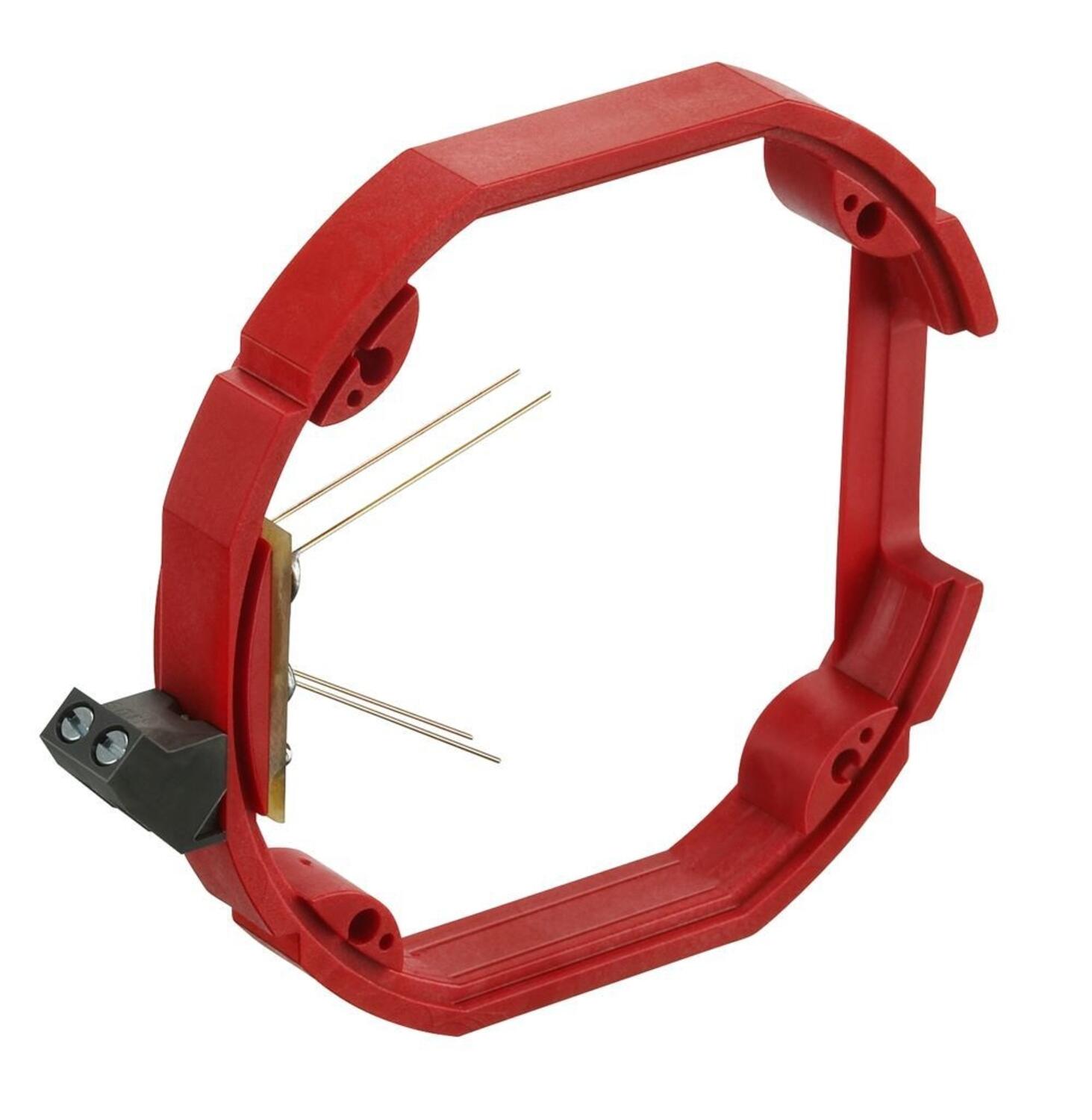

Overføringen av last og signal skjer gjennom slepekontakter med doble kontaktflater. Hver enkelt tilpasset for last eller signal. Slepekontaktene er asymmetriske for å sikre at minst en av de har kontakt hele tiden, selv under vibrasjoner. Lastoverføringen skjer via slepekontakter av kobbergrafitt med høy slitestyrke. Dataoverføringens slepekontakter er laget av en kobberlegering (gullbelagt finnes som et alternativ for lave signalspenninger). Signaloverføring kan også gjøres for feltbusser f.eks. Profibus og CANopen med opptil 12 Mbit / s. Antallet moduler kan være opptil 20.
Eventuelt kan man bygge inn pneumatiske eller hydrauliske koblinger, høyere IP-klasse, 25 A strøm, 400 V AC spenning, andre monteringsmuligheter og kraftigere strømkretser.
Signaloverføring |
|
|
|
Kraftoverføring |
|
|
|
Tekniske data
Totallengde | Avhenger av antall moduler |
Antall moduler | Normalt maks. 20 stk (flere på forespørsel) |
Hullakseldiameter | Maks. Ø30,0 mm |
Strøm Strømkanaler Signalkanaler |
Maks. 25 A (vid 240 V AC/DC) Maks. 2 A (48 V AV/DC) |
Kontaktresistans kraftkanal | 1 Ω |
Kontaktresistans datakanal | 0,1 Ω |
Isoleringsmotstand (ved 500 V DC) | 10³ MΩ |
Dielektrisk styrke | 1 000 V (60 s) |
Rotasjonshastighet | Maks. 800 rpm |
Arbeidstemperatur | -35 til +85 °C |
Kapslingsklasse | Maks. IP64 |
Livslengde | 500 millioner omdr |
Serviceintervall | Ca. 50 millioner omdr |
Materialer | Kobber/bronse |
Standarder | EN 61010-1 2001, VDE 0110 part 1, VDE 0295/6.92, VDE 0100 Part 523 |
Mål
Dimensjoner | Längd |
Slepering med hullaksel | 64,5 mm |
Slepering med flensmontering og gjennomføring 1/2" eller 3/8" | 185 mm |
Slepering med flensmontering og gjennomføring 1/4" | 168 mm |
Ytterligere dimensjoner | Lengde |
Antall signal-/datakanaler (sølv/edelt metall eller sølv/bronse) | +10 mm per datakanal |
Antall kraftkanaler, for alternativ 1 og 2 | +10 mm per kraftkanaler |
Antall kraftkanaler, for alternativ 3 og 4 (10 eller 20 A, 400 V) | +20 mm per kraftkanal, om kraft + 10 mm
|
Labyrint isoleringsring for kraft og signalgjennomgang | +10 mm |
For andre varianter, last ned databladet under "Download" og kontakta oss for pris og leveringstid på din variant.
- Serviceintervall 100 millioner omdr
- GRP hus (Glass Reinforced Polyester)
- Signaler, f.eks. Profibus, CANopen...
- Høy fleksibilitet med modulært design
Valgt variant
Tekniske data
| Contact Resistance Channel | 1 Ω |
|---|---|
| Contact Resistance Data Channel | 0,1 Ω |
| Dielectric Strength | 1000 kV/m |
| Hulakseldiameter maks. | 25 mm |
| Insulation Resistance | 10³ MΩ |
| IP-klasse | IP50 |
| Power Load Max | 25 A |
|---|---|
| Speed OF Rotation | 800 omdr/min |
| Temperaturområde fra | -35 °C |
| Temperaturområde til | 85 °C |
Nedlastbare filer
Produktbeskrivelse
SR085 har en robust konstruksjon, tilpasset industrielt bruk. Designet er modulært, der belastnings- og datasignaler kan kombineres individuelt. Respektive last- og datasignaler foregår i fysisk adskilte kammre, noe som sikrer sikker drift. Huset er bygget av glassfiberforsterket polykarbonat.
4 modeller kan leveres på ca 4 uker, andre på ca 6-8 uker.
SR085-25-040411301
SR085-25-060611301
SR085-30-020311301
SR085-30-060611301
Overføringen av last og signal skjer gjennom slepekontakter med doble kontaktflater. Hver enkelt tilpasset for last eller signal. Slepekontaktene er asymmetriske for å sikre at minst en av de har kontakt hele tiden, selv under vibrasjoner. Lastoverføringen skjer via slepekontakter av kobbergrafitt med høy slitestyrke. Dataoverføringens slepekontakter er laget av en kobberlegering (gullbelagt finnes som et alternativ for lave signalspenninger). Signaloverføring kan også gjøres for feltbusser f.eks. Profibus og CANopen med opptil 12 Mbit / s. Antallet moduler kan være opptil 20.
Eventuelt kan man bygge inn pneumatiske eller hydrauliske koblinger, høyere IP-klasse, 25 A strøm, 400 V AC spenning, andre monteringsmuligheter og kraftigere strømkretser.
Signaloverføring |
|
|
|
Kraftoverføring |
|
|
|
Tekniske data
Totallengde | Avhenger av antall moduler |
Antall moduler | Normalt maks. 20 stk (flere på forespørsel) |
Hullakseldiameter | Maks. Ø30,0 mm |
Strøm Strømkanaler Signalkanaler |
Maks. 25 A (vid 240 V AC/DC) Maks. 2 A (48 V AV/DC) |
Kontaktresistans kraftkanal | 1 Ω |
Kontaktresistans datakanal | 0,1 Ω |
Isoleringsmotstand (ved 500 V DC) | 10³ MΩ |
Dielektrisk styrke | 1 000 V (60 s) |
Rotasjonshastighet | Maks. 800 rpm |
Arbeidstemperatur | -35 til +85 °C |
Kapslingsklasse | Maks. IP64 |
Livslengde | 500 millioner omdr |
Serviceintervall | Ca. 50 millioner omdr |
Materialer | Kobber/bronse |
Standarder | EN 61010-1 2001, VDE 0110 part 1, VDE 0295/6.92, VDE 0100 Part 523 |
Mål
Dimensjoner | Längd |
Slepering med hullaksel | 64,5 mm |
Slepering med flensmontering og gjennomføring 1/2" eller 3/8" | 185 mm |
Slepering med flensmontering og gjennomføring 1/4" | 168 mm |
Ytterligere dimensjoner | Lengde |
Antall signal-/datakanaler (sølv/edelt metall eller sølv/bronse) | +10 mm per datakanal |
Antall kraftkanaler, for alternativ 1 og 2 | +10 mm per kraftkanaler |
Antall kraftkanaler, for alternativ 3 og 4 (10 eller 20 A, 400 V) | +20 mm per kraftkanal, om kraft + 10 mm
|
Labyrint isoleringsring for kraft og signalgjennomgang | +10 mm |
For andre varianter, last ned databladet under "Download" og kontakta oss for pris og leveringstid på din variant.
