DATASENSING
Sikkerhetsfotocelle S300
Sikkerhetsfotocellen S300 er i maksi-utførelse med M12-tilkobling og oppvarmet frontlinse. Denne er perfekt hvor vanlige lysbommer ikke får plass eller der man selv trenger å bestemme avstanden mellom lysstrålene. Rekkevidden er 0-40m Safety photocell in M18 execution with M12 connector with heated lens. Perfect in tight quarters where there would not be enough physical space for a normal safety light curtain, or when the distance between beams needs to be set manually. Range from 0-40 m og driftstemperaturen kan være helt nede i -40°C, dette gjør den egnet også for applikasjoner utendørs. Sammen med kontrollenhetene fra Datalogic holder denne løsningen høyeste sikkerhetskategori SIL3 ihht EN 62061 og Ple ihht EN ISO 13849-1. Opp til fire par sikre fotoceller kan kobles til for å få fire sikre lysstråler for enten to to-stråler beskyttelse eller en fire-strålers beskyttelse. Fotocellene kan også brukes i muting-applikasjoner med kontrollenheten SG-BWS-T4-MT.
Tekniske data
| S300 |
Spenning | 24 V DC ±15 % |
Forbruk | 35 mA maks |
Utganger | PNP (kortsluttingsdeteksjon) |
Utgangsstrøm | 100 mA maks |
Responstid | 1 ms maks |
Driftstemperatur | -40 °C til +55 ºC |
Oppbevaringstemperatur | -40 °C til +70 ºC |
Rekkevidde | 0-40 m |
Type lys | Rød laser (880 nm) |
Materiale hus | ABS UL 94V-O |
Materiale tilkobling | Polykarbonat |
Kapslingsgrad | IP67 |

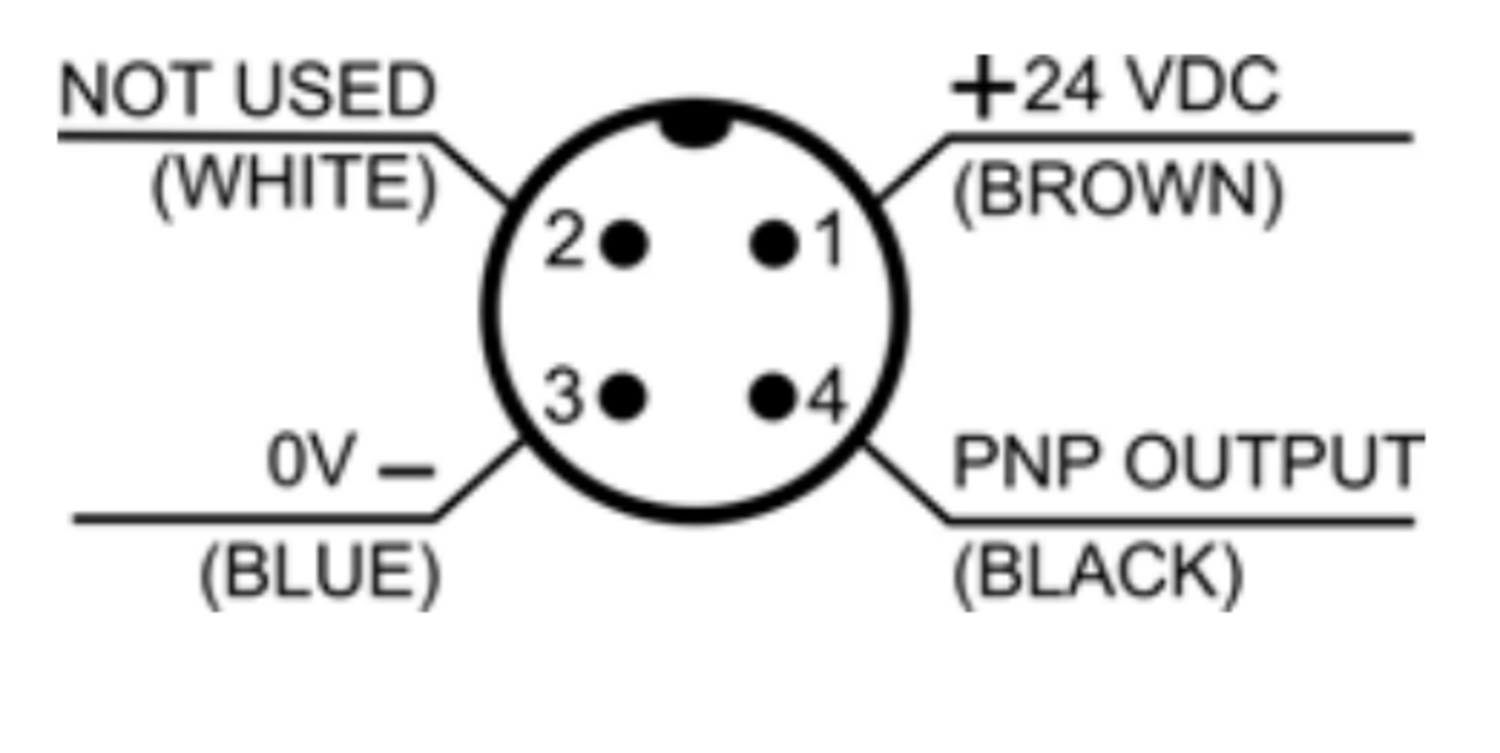

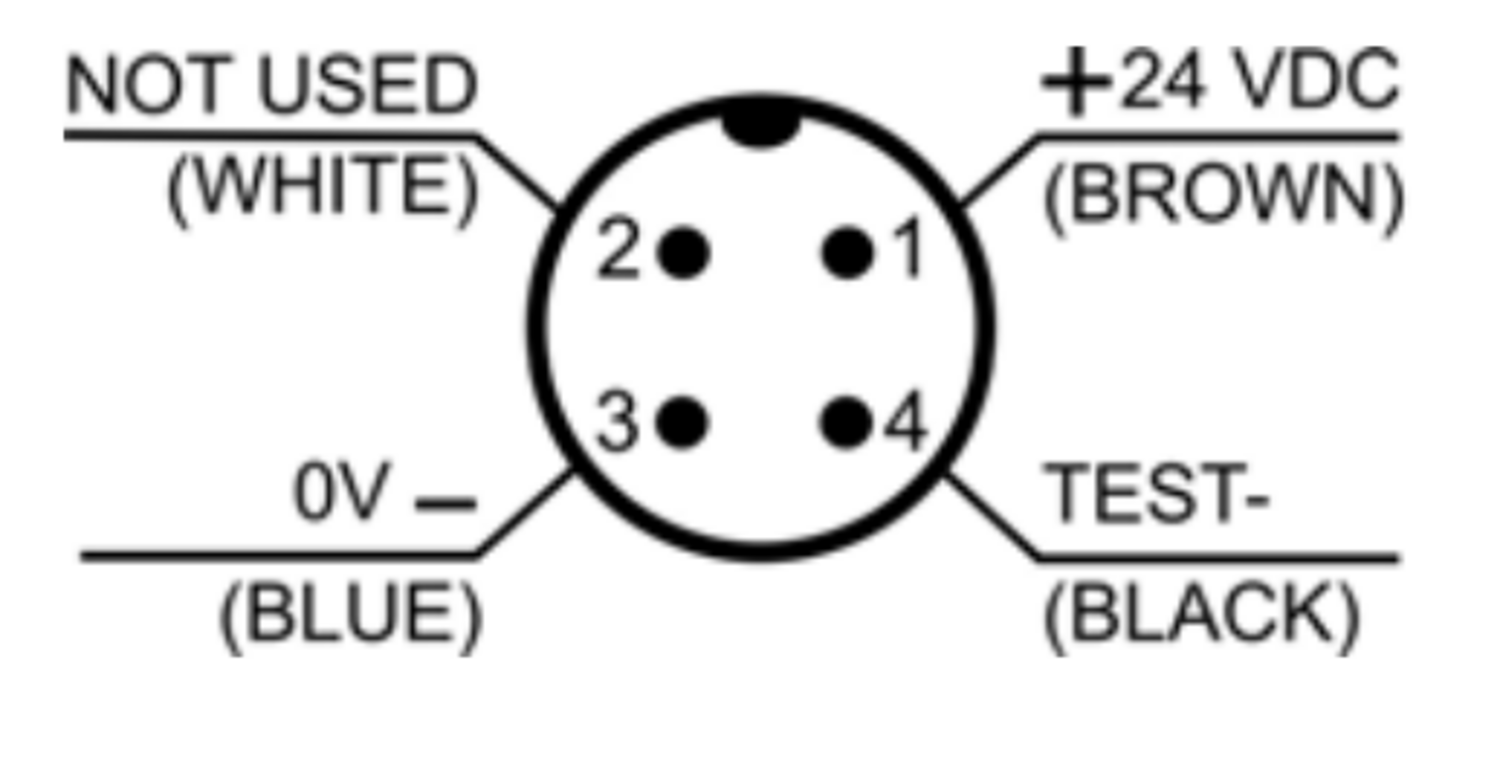

Tilkobling | M12 4-pol |
Vekt | 30 g. maks |
Bestillingsnummer
Order no. | Description | Range (m) |
S300-PR-5EXST4 | Sikkerhetsfotocelle, sender | 0-40 |
S300-PR-5OCST4 | Sikkerhetsfotocelle, mottaker | 0-40 |
S300-PR-5EXMST4 | Sikkerhetsfotocelle, sender med oppvarmet linse | 0-40 |
S300-PR-5OCMST4 | Sikkerhetsfotocelle, mottaker med oppvarmet linse | 0-40 |
Tilbehør
Kabelkontakt for sender og mottaker, rett | |
Bestillingsnummer | Lengde (m) |
804000P03M020 | 2 |
804000P03M0503 | 5 |
804000P03M100 | 10 |
804000P03M200 | 20 |
|
|
M12 kontakt uten kabel, rett | |
8A4000315 | PG7 |
8A4000325 | PG9 |
Kabelkontakt for sender og mottaker, vinklet | |
Order no. | Length (m) |
804001P03M020 | 2 |
804001P03M050 | 5 |
804001P03M100 | 10 |
804001P03M200 | 20 |
|
|
M12 kontakt uten kabel, vinklet | |
8A4001315 | PG7 |
- Oppvarmet linse
- Rekkevidde opp til 40 m
- Type 4, SIL3, PLe
- Driftstemperatur ned til -40 ºC
Valgt variant
Tekniske data
| Anti-fog function | Nei |
|---|---|
| Godkjenninger | CE, cULus, TÜV |
| I henhold til | EMC, LVD, MD |
| IP-klasse | IP67 |
| Materiale hus | ABS-plast, Aluminium |
| Matespenning | 24 V DC |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 70 °C |
| Reaksjonstid | 1 ms |
| Rekkevidde | 0-40 m |
|---|---|
| Rekkevidde maks. | 40 m |
| Spenningstoleranse | ±15 % |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 55 °C |
| Type lys | IR LED |
| Utgang | PNP |
| Utgangsstrøm maks. | 0,1 A |
Produktbeskrivelse
Sikkerhetsfotocellen S300 er i maksi-utførelse med M12-tilkobling og oppvarmet frontlinse. Denne er perfekt hvor vanlige lysbommer ikke får plass eller der man selv trenger å bestemme avstanden mellom lysstrålene. Rekkevidden er 0-40m Safety photocell in M18 execution with M12 connector with heated lens. Perfect in tight quarters where there would not be enough physical space for a normal safety light curtain, or when the distance between beams needs to be set manually. Range from 0-40 m og driftstemperaturen kan være helt nede i -40°C, dette gjør den egnet også for applikasjoner utendørs. Sammen med kontrollenhetene fra Datalogic holder denne løsningen høyeste sikkerhetskategori SIL3 ihht EN 62061 og Ple ihht EN ISO 13849-1. Opp til fire par sikre fotoceller kan kobles til for å få fire sikre lysstråler for enten to to-stråler beskyttelse eller en fire-strålers beskyttelse. Fotocellene kan også brukes i muting-applikasjoner med kontrollenheten SG-BWS-T4-MT.
Tekniske data
| S300 |
Spenning | 24 V DC ±15 % |
Forbruk | 35 mA maks |
Utganger | PNP (kortsluttingsdeteksjon) |
Utgangsstrøm | 100 mA maks |
Responstid | 1 ms maks |
Driftstemperatur | -40 °C til +55 ºC |
Oppbevaringstemperatur | -40 °C til +70 ºC |
Rekkevidde | 0-40 m |
Type lys | Rød laser (880 nm) |
Materiale hus | ABS UL 94V-O |
Materiale tilkobling | Polykarbonat |
Kapslingsgrad | IP67 |
Tilkobling | M12 4-pol |
Vekt | 30 g. maks |
Bestillingsnummer
Order no. | Description | Range (m) |
S300-PR-5EXST4 | Sikkerhetsfotocelle, sender | 0-40 |
S300-PR-5OCST4 | Sikkerhetsfotocelle, mottaker | 0-40 |
S300-PR-5EXMST4 | Sikkerhetsfotocelle, sender med oppvarmet linse | 0-40 |
S300-PR-5OCMST4 | Sikkerhetsfotocelle, mottaker med oppvarmet linse | 0-40 |
Tilbehør
Kabelkontakt for sender og mottaker, rett | |
Bestillingsnummer | Lengde (m) |
804000P03M020 | 2 |
804000P03M0503 | 5 |
804000P03M100 | 10 |
804000P03M200 | 20 |
|
|
M12 kontakt uten kabel, rett | |
8A4000315 | PG7 |
8A4000325 | PG9 |
Kabelkontakt for sender og mottaker, vinklet | |
Order no. | Length (m) |
804001P03M020 | 2 |
804001P03M050 | 5 |
804001P03M100 | 10 |
804001P03M200 | 20 |
|
|
M12 kontakt uten kabel, vinklet | |
8A4001315 | PG7 |
