GELBAU

Kontrollenhet 452.4/462.4

PLe

Kompakt kontrollenhet med kun 22,5 mm kapsling for overvåking av klemlist i farlige applikasjoner. Den passar også bra til bruk på motordrevene porter som i henhold til standarden skal ha relè som klarar sikkerhetskategori 3. Fra kontrollenhetens tilkoblinger (Z1 og Z2) sendes en lav strøm ut gjennom klemlisten og via en motstand (8,2 kΩ) dannes en sluttet krets. Kontrollenhetens utganger bryter om noen/noe trykker på klemlisten, ved kortsluttning eller kabelbrudd.



Statusindikering

Stop

Red colormark

List påvirket (i klem, skitt eller vann som gir kortslutning)

Break

Yellow colormark

Feil i sikkerhetskrets

Ready

Green colormark

Utgang aktivert / list upåvirket

Ready

Green colormark

Utgang aktivert / list upåvirket



Les mer
  • 2 NO+1 CO utgang
  • Sikkerhetskategori 3 ihht. EN954-1
  • Automatisk eller mauell reset
  • Finnes med variabel tilførselspenning

Valgt variant

Flere varianter
GELBAU.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Elektrisk data
Effektforbruk 3 W
Kontaktspenning maks. 250 V AC/24 V DC
Kontaktstrøm maks. 4 A AC/DC
Matespenning 24 V DC
Toleranse maks. 10 %
Toleranse min. -15 %
Sikring utgang 4 A
Utkoblingstid 15 ms

Mål, temperatur og materiale
Kabellengde til klemlist maks. 50 m (min. 0,5 m2)
Lengde klemlist maks. 100 m

*Invisible Heading*
Omgivelsestemperatur fra -20 °C
Omgivelsestemperatur til 55 °C
Montering DIN-skinne

Godkjenninger
Godkjenninger CE, TÜV NORD
IP-klasse tilkobling IP20
IP-klasse hus IP40
PL e enl. SS-EN ISO 13849-1:2008
I henhold til EMC, LVD, MD

Nedlastbare filer

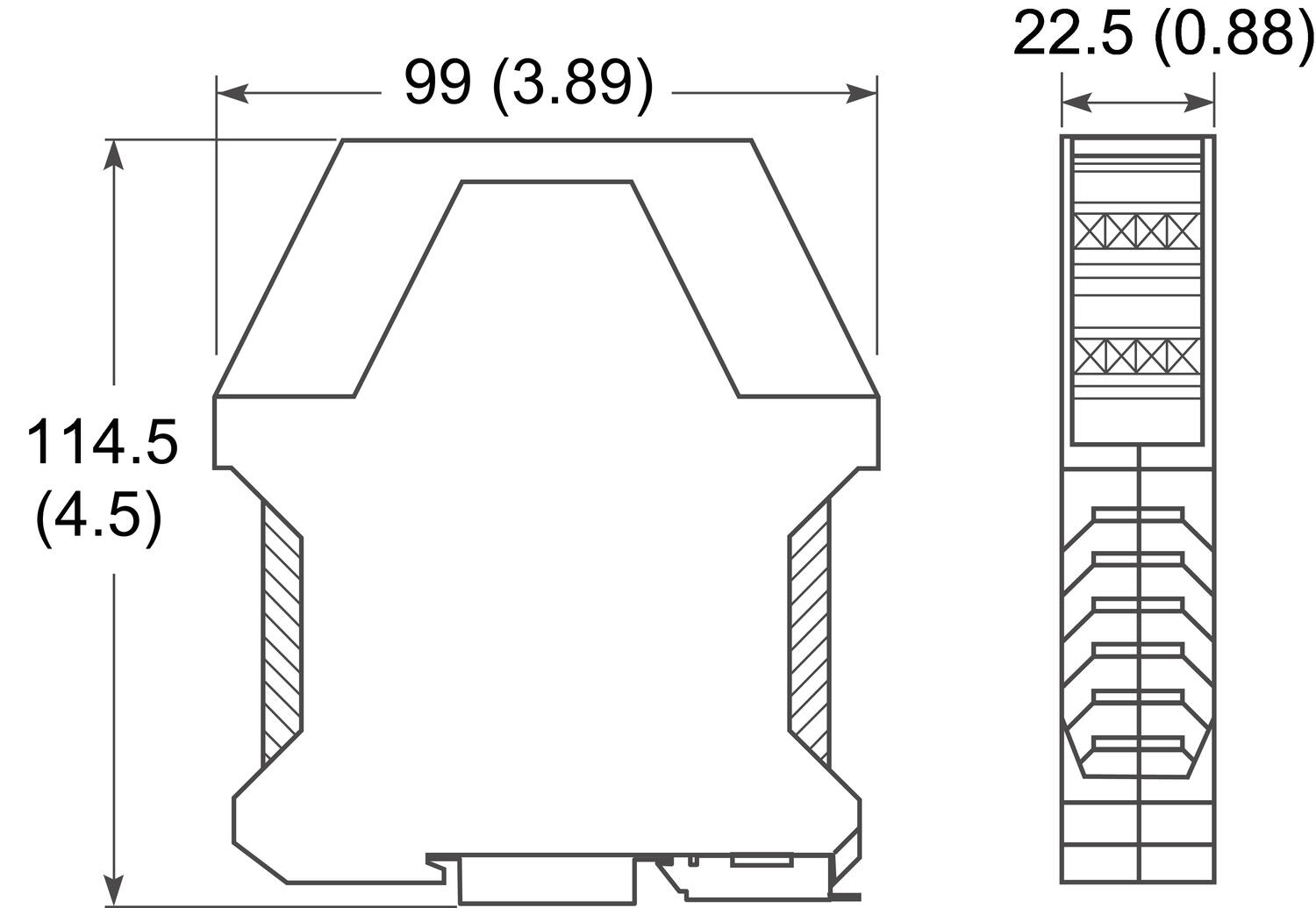

Mål og innkobling

Produktbeskrivelse

Kompakt kontrollenhet med kun 22,5 mm kapsling for overvåking av klemlist i farlige applikasjoner. Den passar også bra til bruk på motordrevene porter som i henhold til standarden skal ha relè som klarar sikkerhetskategori 3. Fra kontrollenhetens tilkoblinger (Z1 og Z2) sendes en lav strøm ut gjennom klemlisten og via en motstand (8,2 kΩ) dannes en sluttet krets. Kontrollenhetens utganger bryter om noen/noe trykker på klemlisten, ved kortsluttning eller kabelbrudd.



Statusindikering

Stop

Red colormark

List påvirket (i klem, skitt eller vann som gir kortslutning)

Break

Yellow colormark

Feil i sikkerhetskrets

Ready

Green colormark

Utgang aktivert / list upåvirket

Ready

Green colormark

Utgang aktivert / list upåvirket



Tilbehør

Relaterte produkter



Lydfiler

Her er noen lydfiler

Artikler Effektforbruk Kontaktspenning maks. Kontaktstrøm maks. Matespenning Toleranse maks. Toleranse min. Sikring utgang Utkoblingstid Kabellengde til klemlist maks. Lengde klemlist maks. Omgivelsestemperatur fra Omgivelsestemperatur til Montering Godkjenninger IP-klasse tilkobling IP-klasse hus PL I henhold til Pris

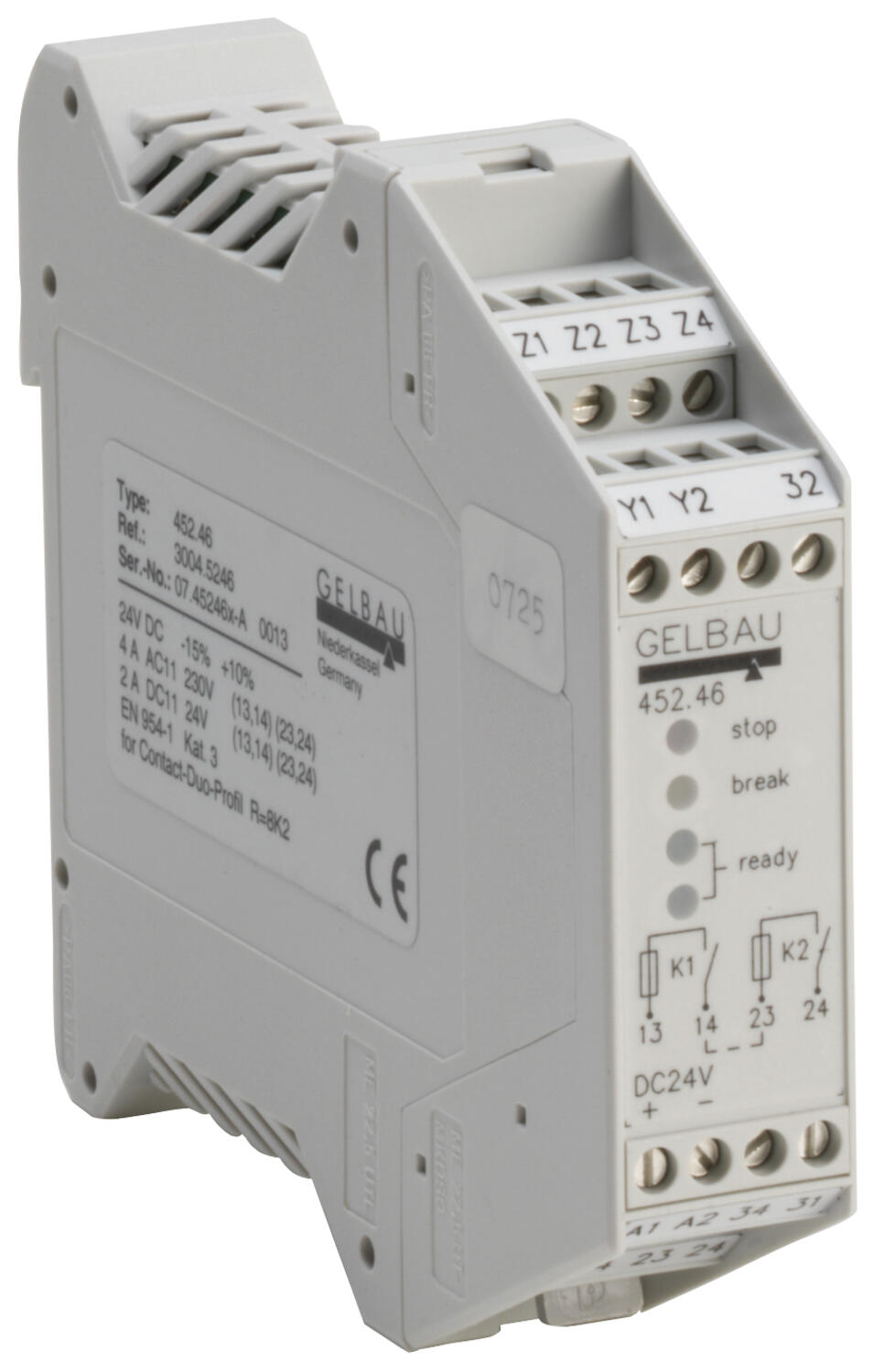

Photo of 45246
Kontollenhet 452.46 1 kanal 24V DC
Artikkel:
3004.5246 Kopiert
3 W
250 V AC/24 V DC
4 A AC/DC
24 V DC
10 %
-15 %
4 A
15 ms
50 m (min. 0,5 m2)
100 m
-20 °C
55 °C
DIN-skinne
CE, TÜV NORD
IP20
IP40
e enl. SS-EN ISO 13849-1:2008
EMC, LVD, MD
Photo of 45246
Kontrollenhet 452.40 1 kanal 230V AC
Artikkel:
3004.5240 Kopiert
3 W
250 V AC/24 V DC
4 A AC/DC
230 V AC
10 %
-15 %
4 A
15 ms
50 m (min. 0,5 m2)
100 m
-20 °C
55 °C
DIN-skinne
CE, TÜV NORD
IP20
IP40
e enl. SS-EN ISO 13849-1:2008
EMC, LVD, MD
Photo of 45246
Kontrollenhet 462.64 2 kanaler 24V DC
Artikkel:
3004.6246 Kopiert
3 W
250 V AC/24 V DC
4 A AC/DC
24 V DC
10 %
-15 %
4 A
15 ms
50 m (min. 0,5 m2)
100 m
-20 °C
55 °C
DIN-skinne
CE, TÜV NORD
IP20
IP40
e enl. SS-EN ISO 13849-1:2008
EMC, LVD, MD
Photo of 45246
Kontrollenhet 462.40 2 kanaler 230V AC
Artikkel:
3004.6240 Kopiert
3 W
250 V AC/24 V DC
4 A AC/DC
230 V AC
10 %
-15 %
4 A
15 ms
50 m (min. 0,5 m2)
100 m
-20 °C
55 °C
DIN-skinne
CE, TÜV NORD
IP20
IP40
e enl. SS-EN ISO 13849-1:2008
EMC, LVD, MD
Photo of 45246
Kontrollenhet 452.42 1 kanal 24-230V AC / 24-110V DC
Artikkel:
3004.5242 Kopiert
3 W
250 V AC/24 V DC
4 A AC/DC
24-230 V AC/24-110 V DC
10 %
-15 %
4 A
15 ms
50 m (min. 0,5 m2)
100 m
-20 °C
55 °C
DIN-skinne
CE, TÜV NORD
IP20
IP40
e enl. SS-EN ISO 13849-1:2008
EMC, LVD, MD
Photo of 45246
Kontrollenhet 462.42 2 kanaler 24-230V AC / 24-110V DC
Artikkel:
3004.6242 Kopiert
3 W
250 V AC/24 V DC
4 A AC/DC
24-230 V AC/24-110 V DC
10 %
-15 %
4 A
15 ms
50 m (min. 0,5 m2)
100 m
-20 °C
55 °C
DIN-skinne
CE, TÜV NORD
IP20
IP40
e enl. SS-EN ISO 13849-1:2008
EMC, LVD, MD
