CONTA-CLIP

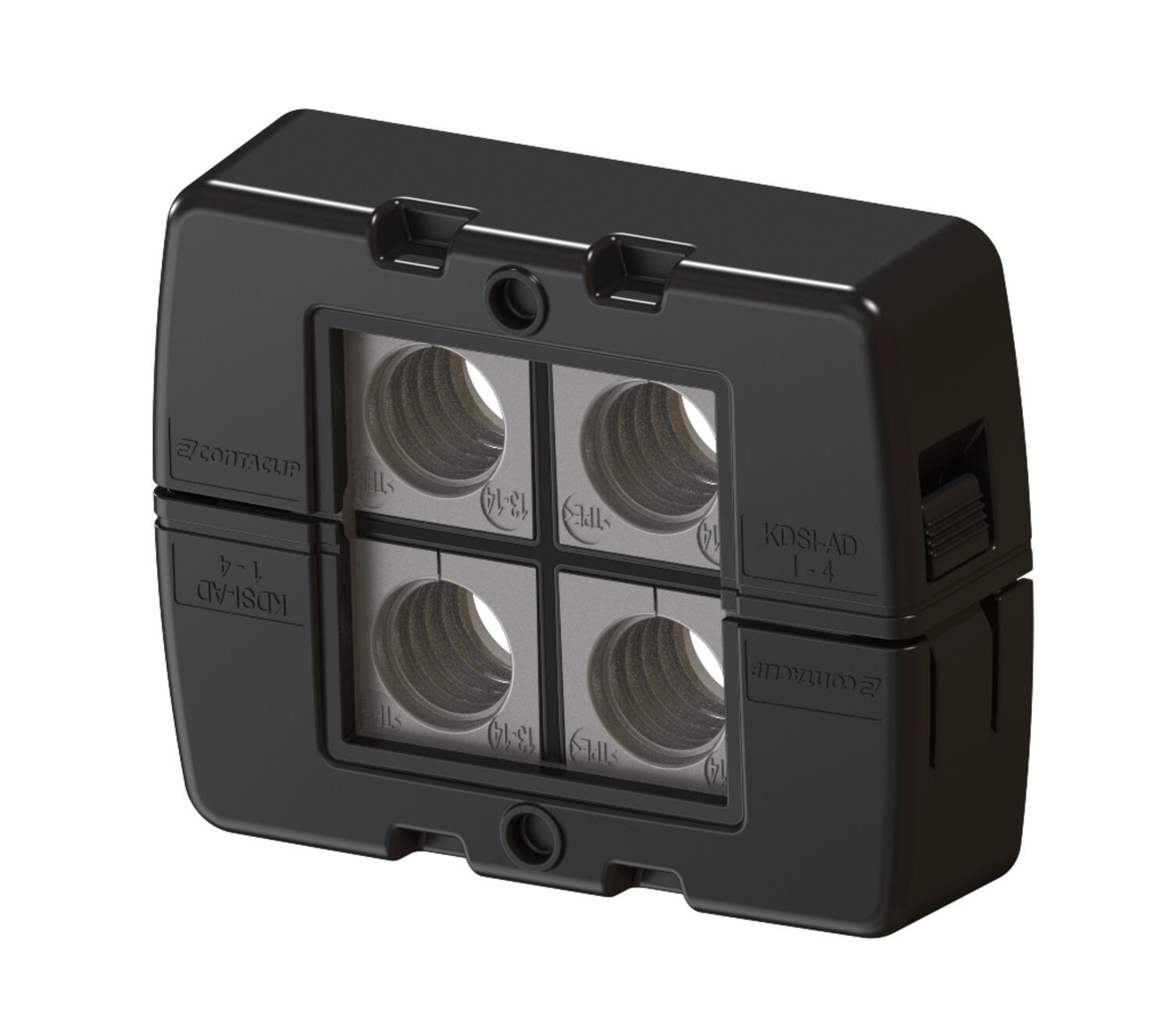

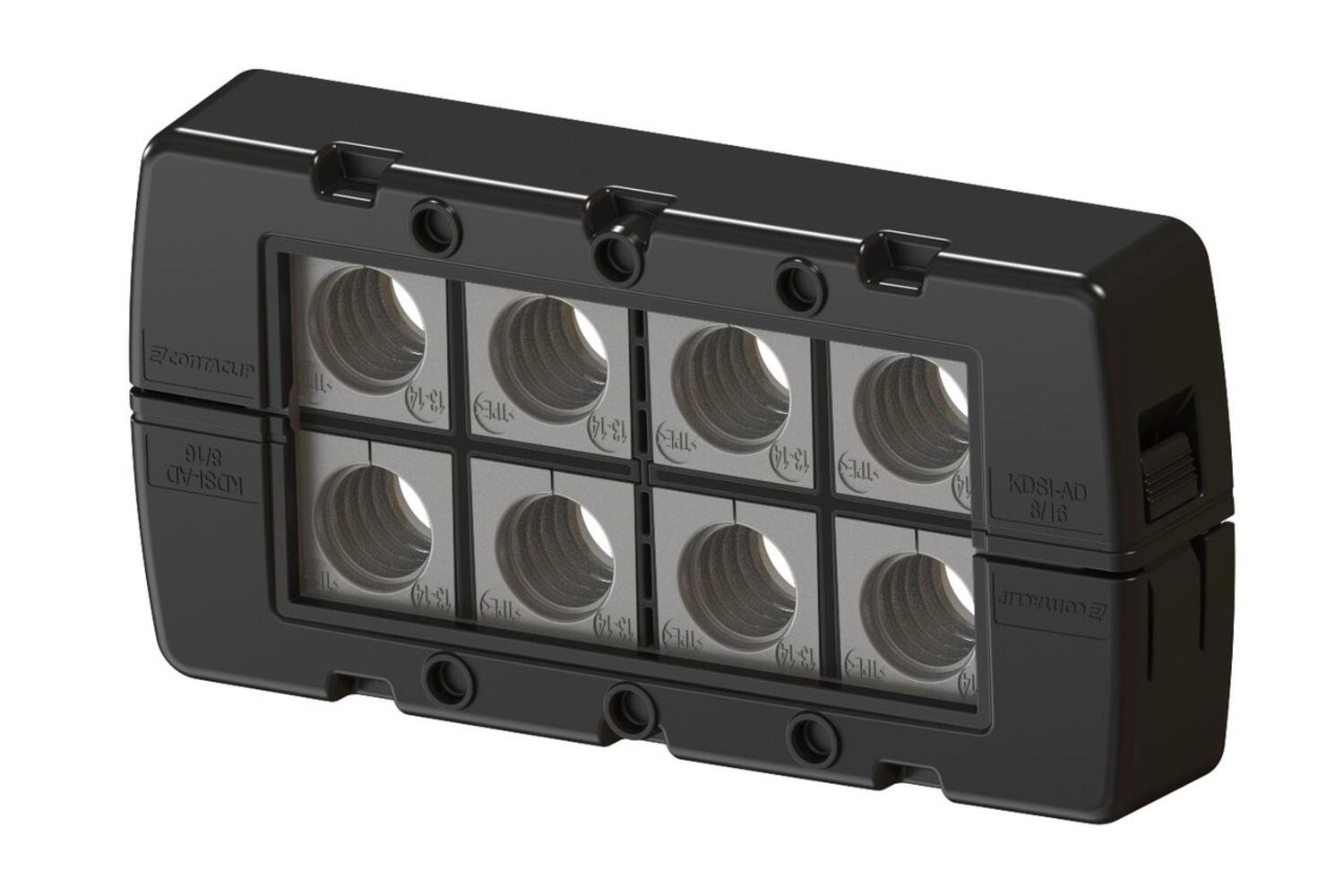

Invertert kabelgjennomføring
KDSI-SR
- Fire deler, mange løsninger
- Enkel montering fra utsiden
- Perfekt for forhåndsmonterte kabler, rør og slanger
- IP66
Valgt variant
Tekniske data
Generell info |
|
|---|---|
| Montering | Skrue |
| Farge | Svart |
| IP-klasse | IP66 |
| Godkjenninger | Pending, cUL, UL |
| NEMA class | 4x Pending |
| Lengde | 81 mm |
| Bredde | 64 mm |
| Høyde | 24,2 mm |
| Monteringshøyde | 24,2 mm |
Monteringsinformasjon |
|
| Utsparingslengde | 46 mm |
| Width of cutout | 36 mm |
| Antall skruehull | 4 pc |
| Diameter på skruehull | 5,5 mm |
| Festeskruer | M5 |
| Torque of the fixing screws | 3 |
Materiale |
|
| Materiale | Polyamid 6.6 |
*Invisible Heading* |
|
|---|---|
| Glassfiberforsterket | Ja |
| Flammeklasse | V-0 |
| Tetningsmateriale | Polyurethane |
| Silikonfri | Ja |
| Halogenfri | Ja |
| Temperaturområde drift fra | -40 °C |
| Temperaturområde drift til | 120 °C |
| Godkjenninger | Pending, cUL, UL |
Godkjenninger |
|
| UL test standard | UL 508A |
| cUL test standard | C22.2 No. 14-18 |
Øvrig data |
|
| Tolltariffnummer | 39259020 |
| Opprinnelsesland | DE |
| Vekt | 59,4 g |
| Forpakningsstørrelse | 1 pc |
Nedlastbare filer
Produktbeskrivelse

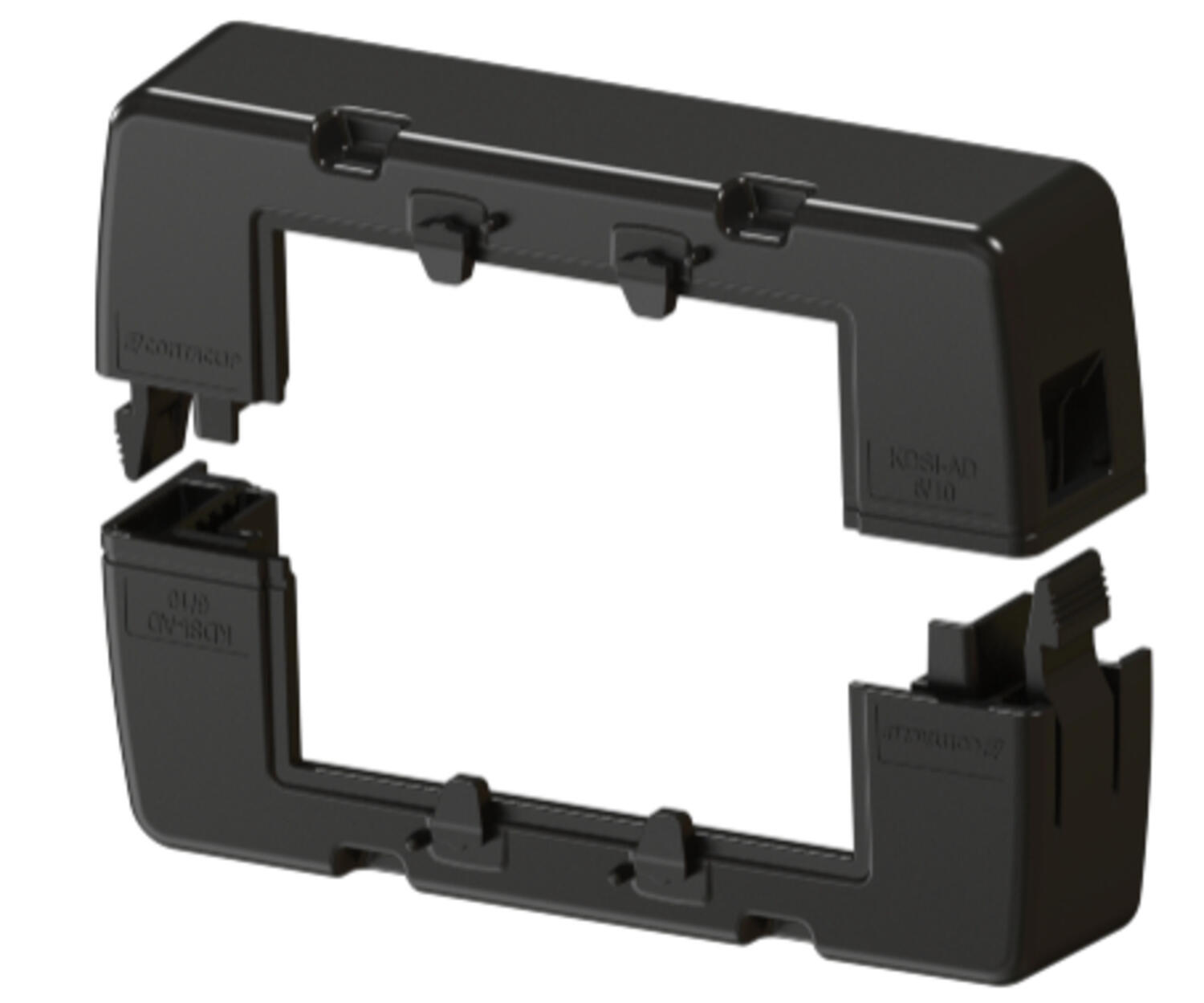

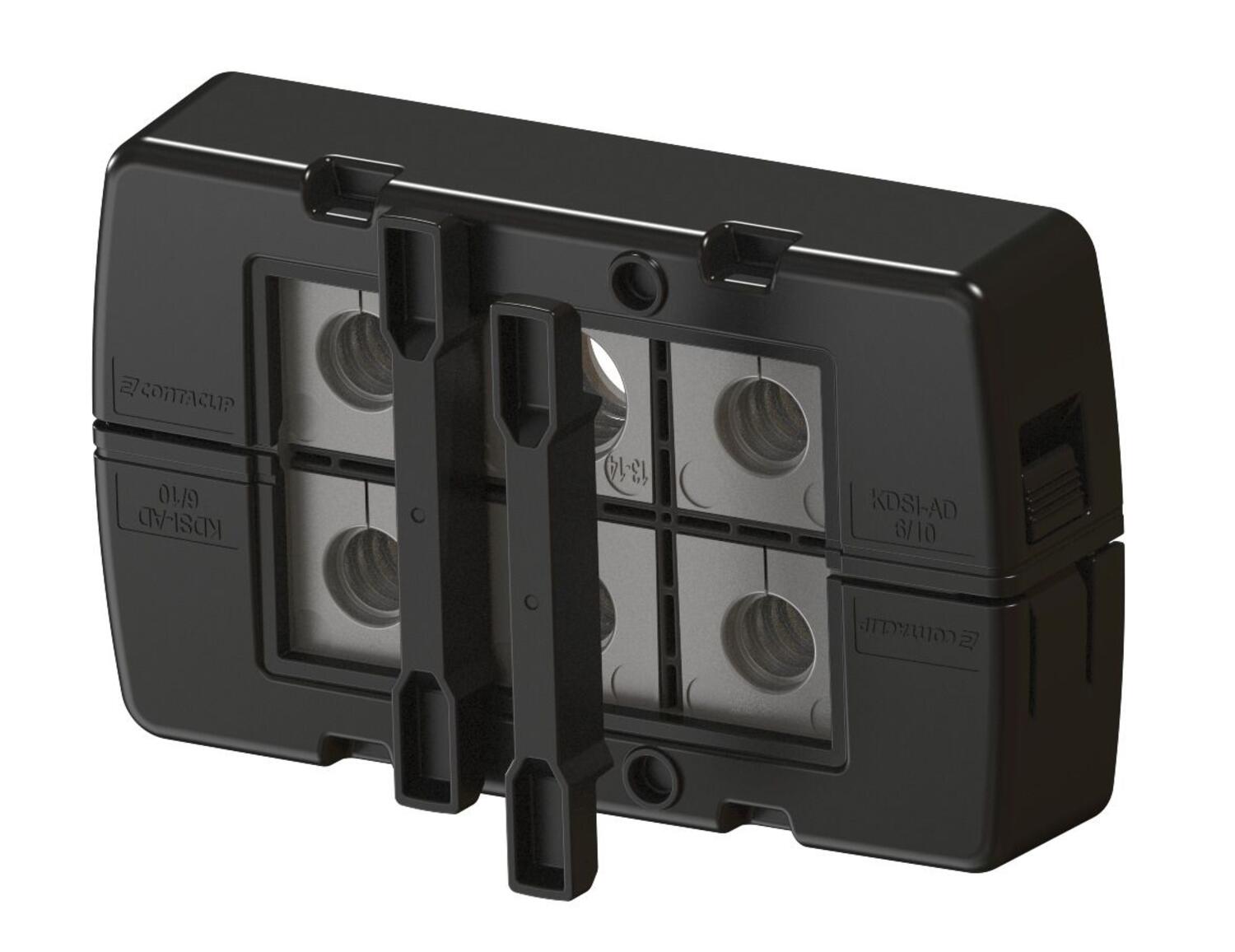

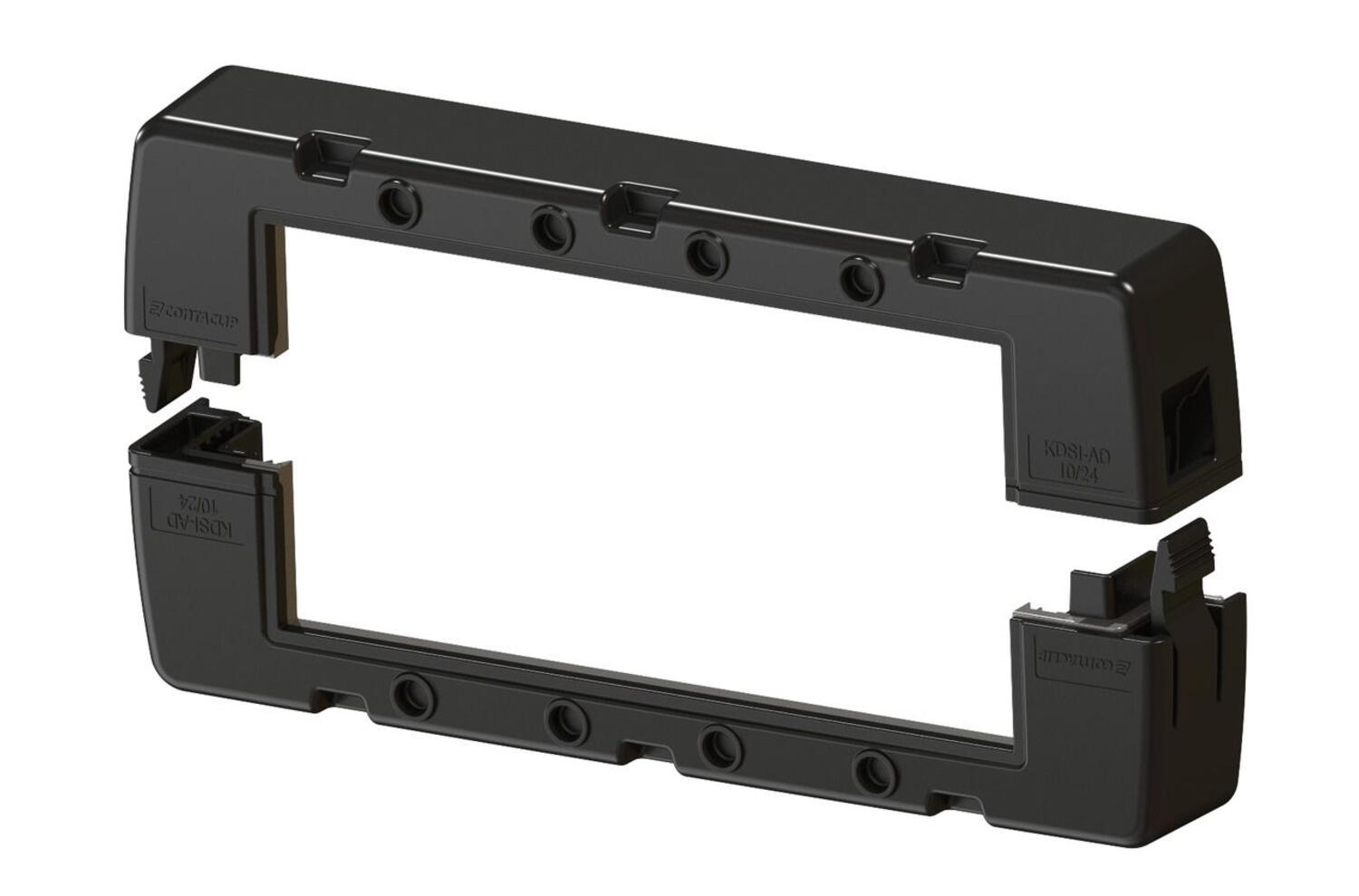

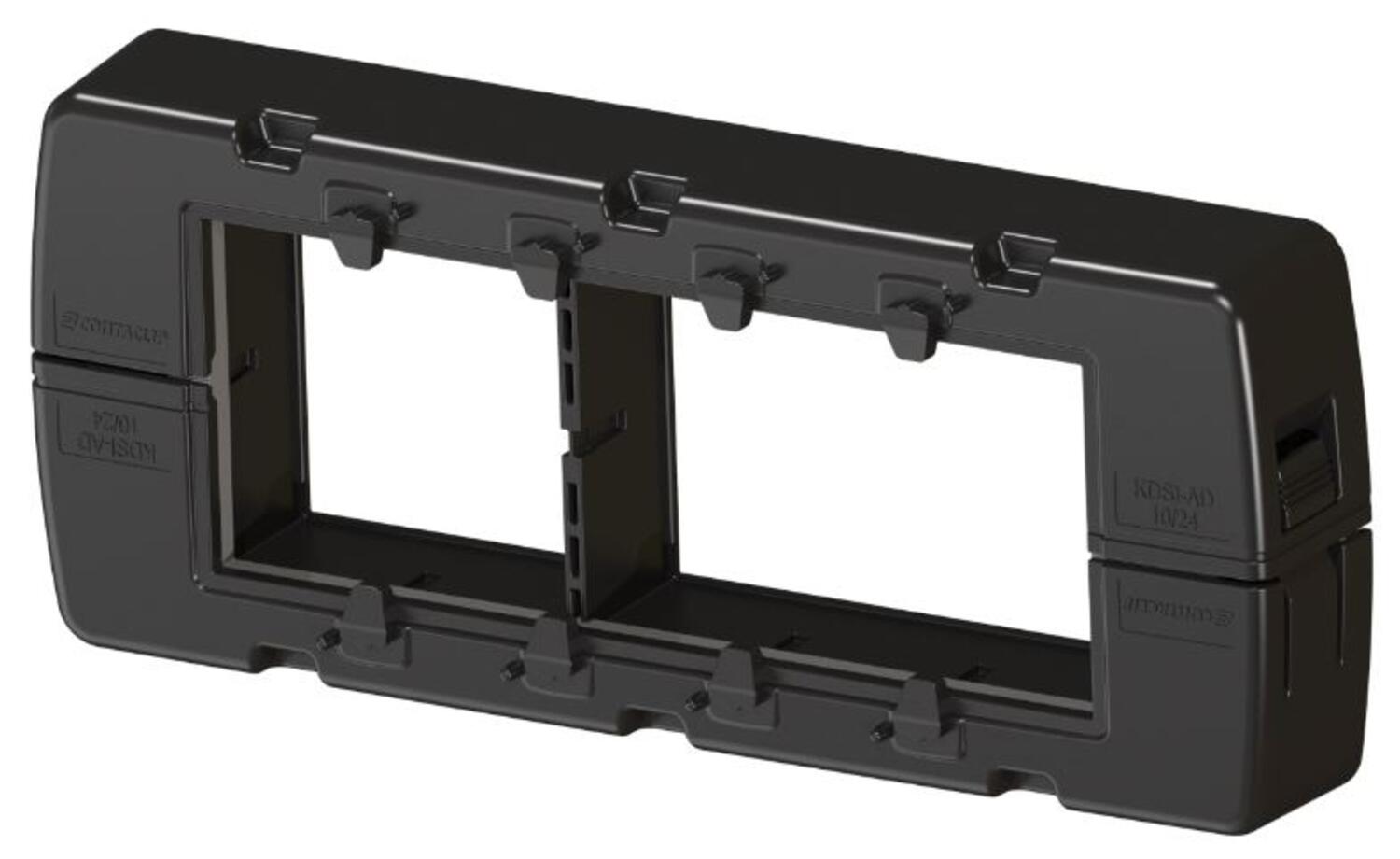

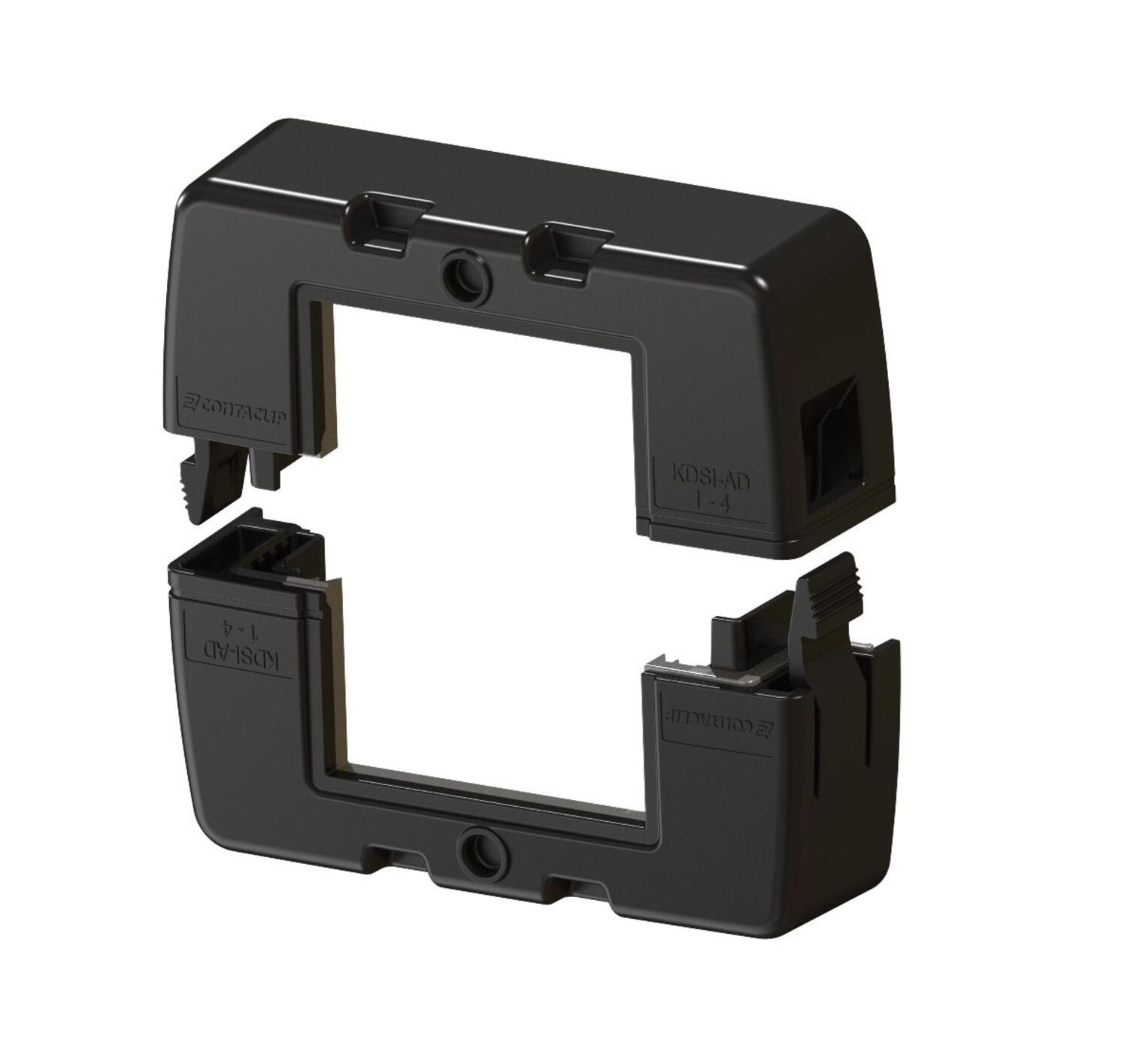

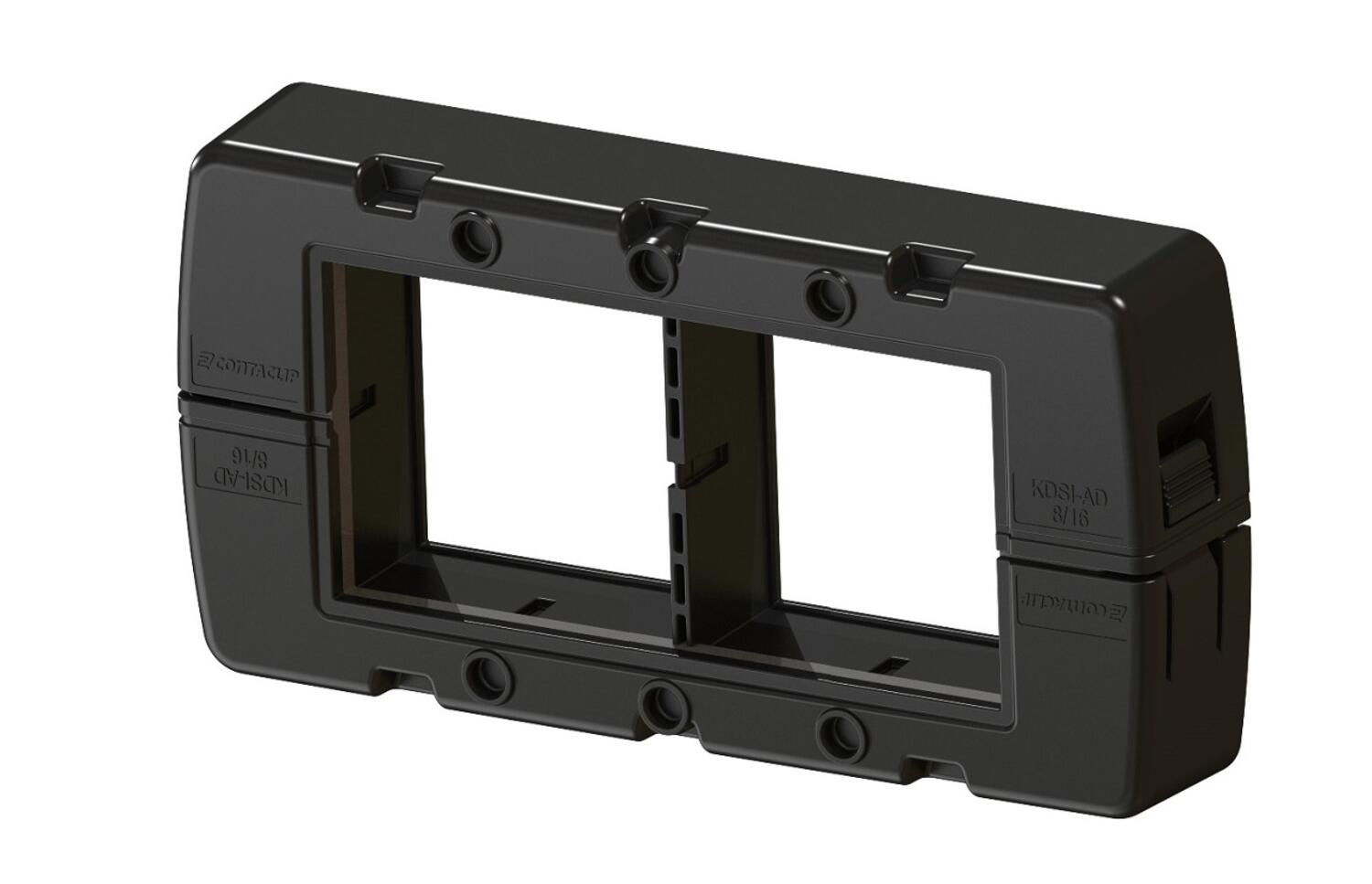

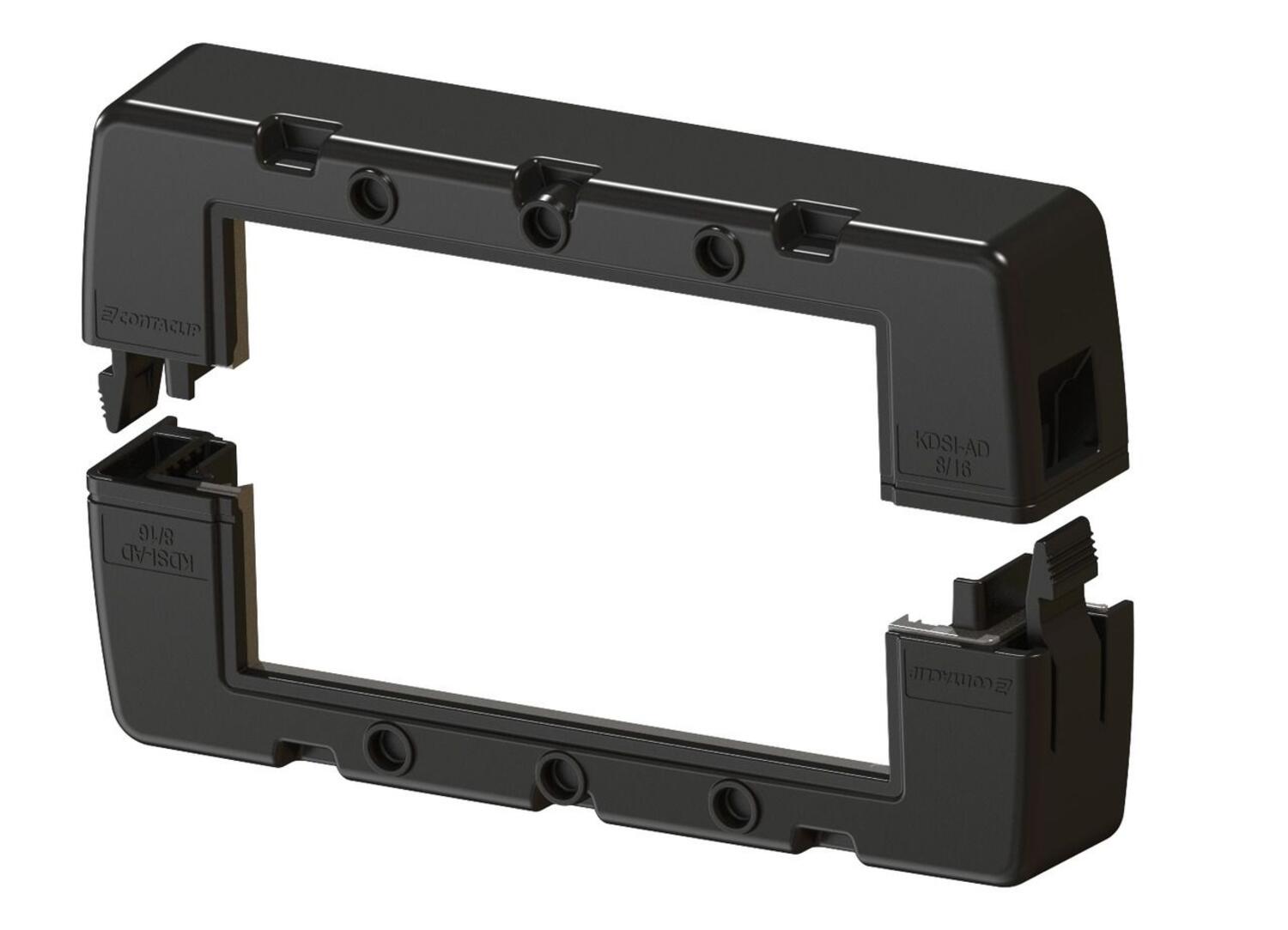

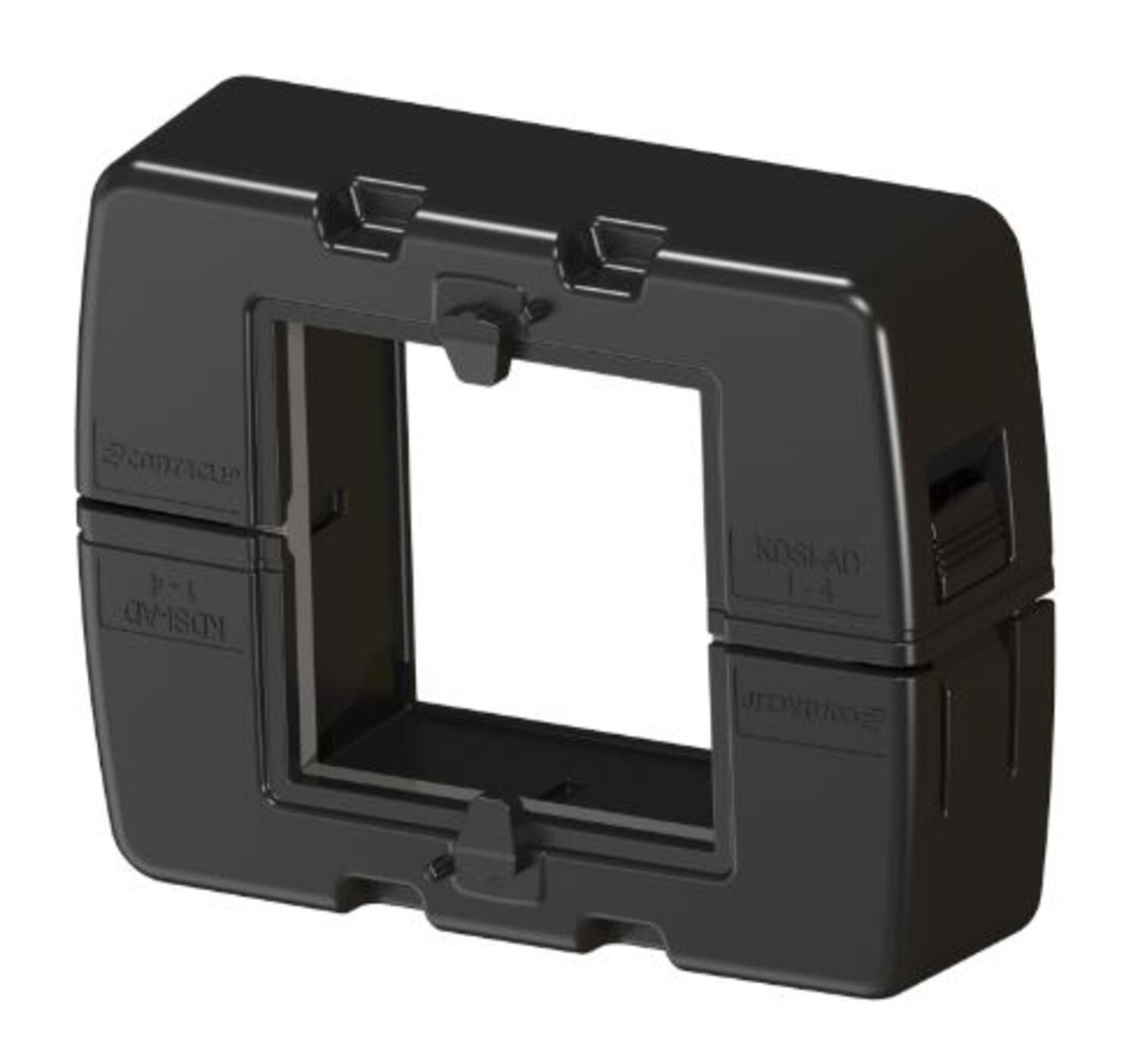

KDSI-SR følger de samme modulære monteringsprinsippene som den populære KDS-SR, som monteres fra innsiden. Endringene i de inverterte variantene er en ny speilvendt geometri for rammens åpningstilkappninger samt en ekstra dekkramme, som sikrer korrekt passform for tetningselementene mot utsiden og opprettholder strekkavlastning i henhold til DIN EN 62444.

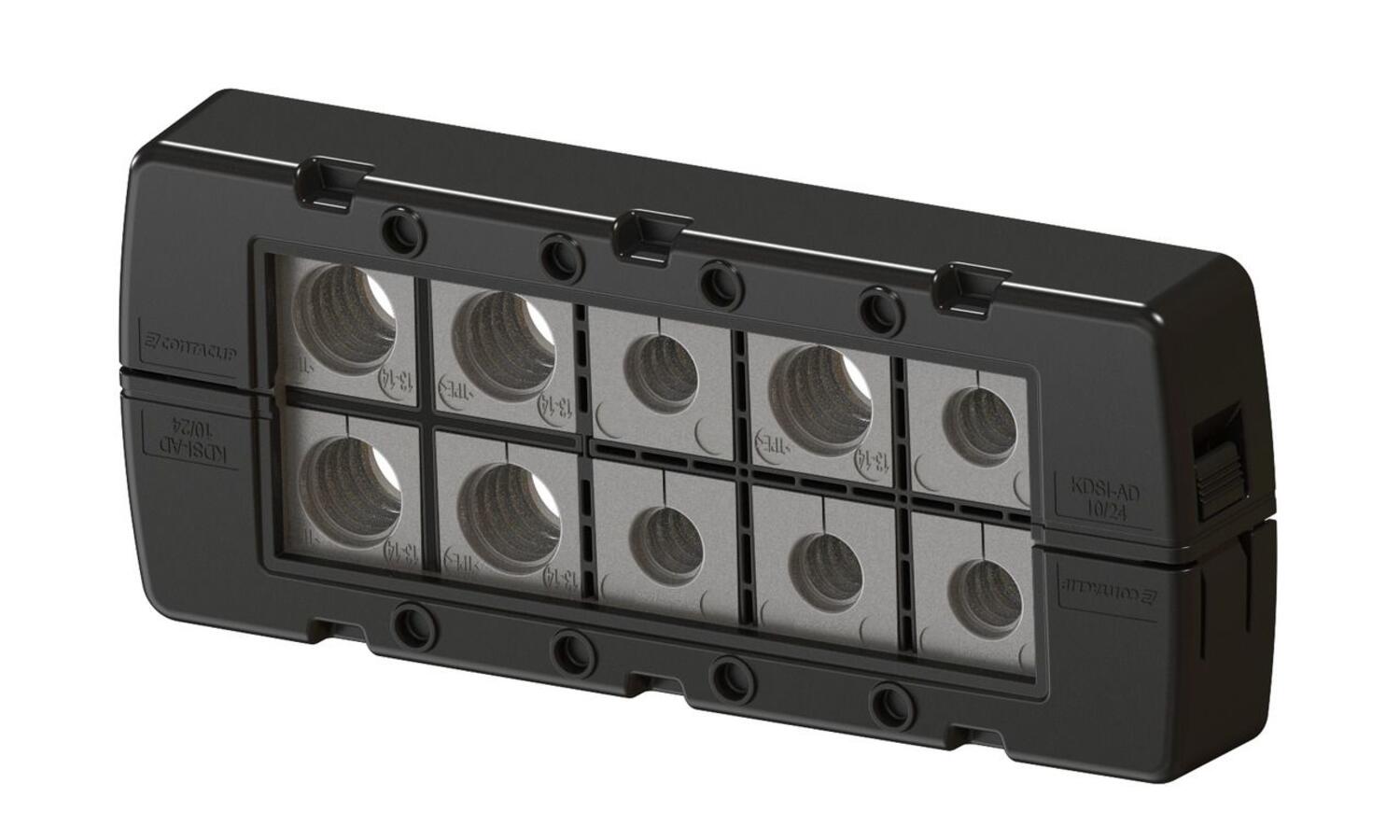

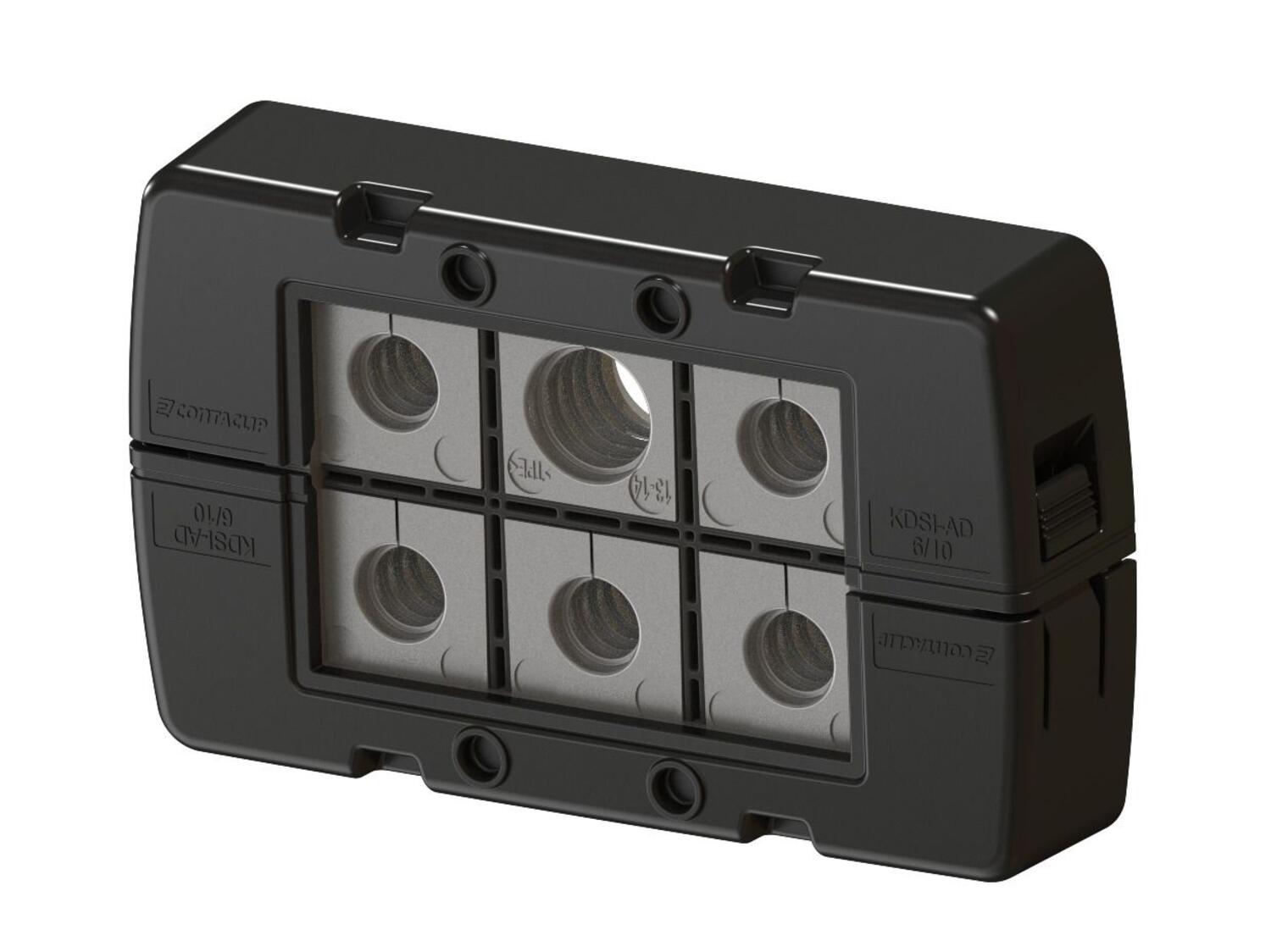

KDSI benytter de samme utsparingene som standardutvalget av industrikontakter fra produsenter som Harting, Walther og Ilme. Systemet bruker også de samme innsatser og IP66-innsatser som de firkantede og runde variantene av KDS.
