Velg rett magnetventil
Vi på avdelingen Trykk & Flow, hjelper deg å velge ut riktig magnetventil: direktedreven eller servostyrt?
Kunnskap
Sjekk ut filmen - Velg rett magnetventil
Et bredt sortiment skaper gode forutsetninger for at du skal kunne finne det produktet som passer deg og din applikasjon best. Utfordringen er å velge rett ventil.
Vi i OEM Automatic har produktspesialister innenfor alle produktområder og i denne filmen er det vår svenske kollega og produktspesialist, Pontus, som forklarer forskjellen på våre magnetventiler. Se filmen og skulle det være noen uklarheter, ta gjerne kontakt med vår produktspesialist, Jan Kristian Jansen, på avdeling Trykk & Flow. Gå inn på vår hjemmeside under Trykk & Flow og magnetventiler for kontaktdata.
HVA SKAL MAN TENKE PÅ?
- Funksjon. Hvilken funksjon trenger du? Åpne-/stengeventil (2/2) eller fordelingsventil (3/2)?
- NC/NO. Skal ventilen være stengt eller åpen når spenningen er skrudd av?
- Trykk. I hvilket trykk skal ventilen jobbe? Min.- og maks. trykk er viktig informasjon for å kunne ta ut riktig ventil. Finnes det en trykkforskjell mellom inn og utløp? Er det et åpent system eller et lukket system?
- Media. Hva slags media skal det gå igjennom ventilen? Avhengig av om det er vann, gass eller olje, så finnes det forskjellige pakninger og membraner som gjør at ventilen passer til akkurat din prosess.
- Temperatur. Kommer ventilen til å stå i et kaldt klima eller skal den stå i et skap hvor temperaturen kan bli skikkelig høy? Hva med mediet som skal passere ventilen, er det varmt eller kaldt?
- Spenning. Hvilken spenning brukes for å styre ventilen?
- Annet. Må ventilen være Ex-godkjent eller kreves det en høyere IP-klasse enn normalt (IP65)?
Forskjellen på direktevirkende og servostyrt magnetventil
Begge ventiltypene har sine fordeler og ulemper. Det som bestemmer hvilken type som skal velges, er applikasjonen.

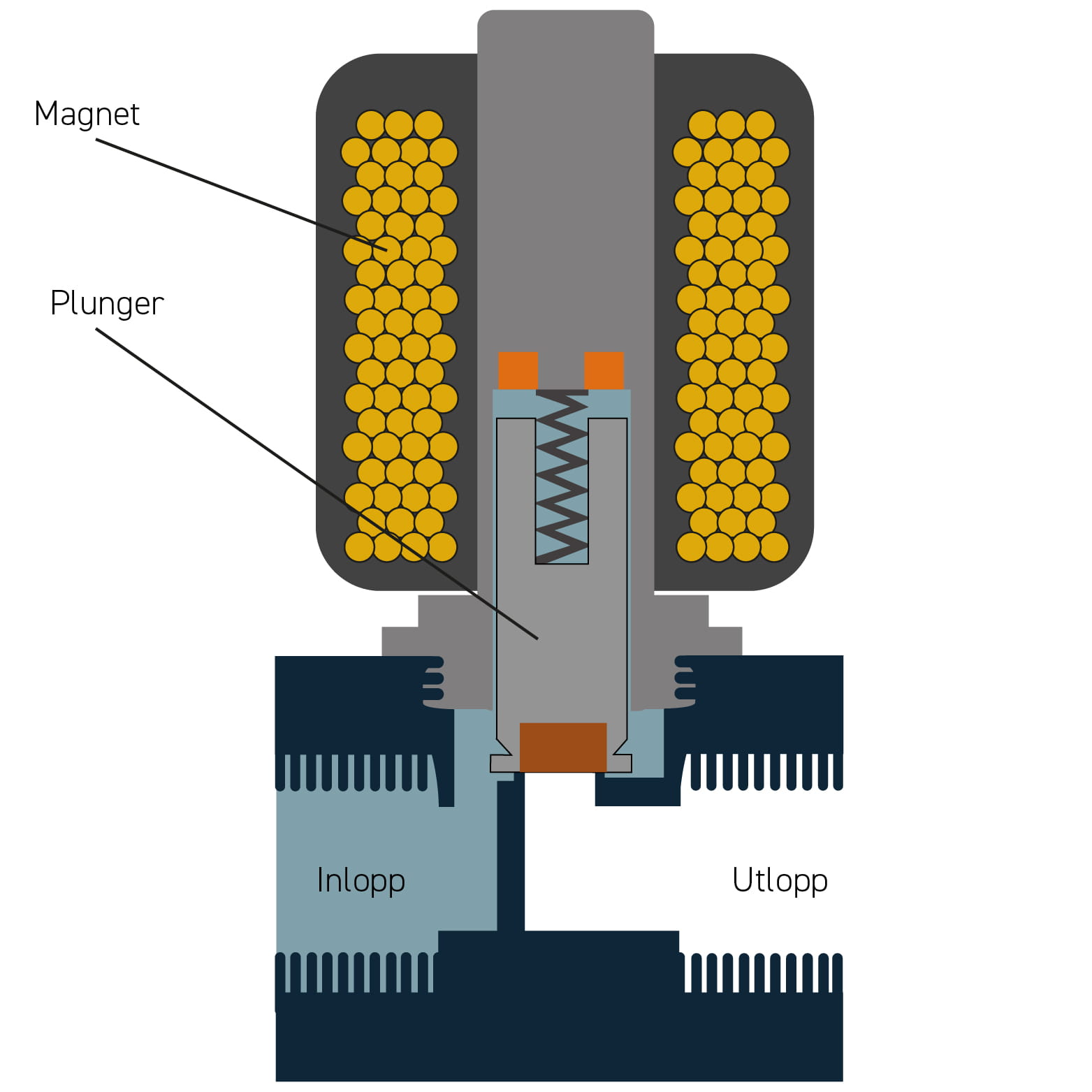

DIREKTEVIRKENDE MAGNETVENTIL
En direktevirkende magnetventil trenger ikke et differansetrykk for å åpne eller stenge og kan for eksempel brukes i et lukket system hvor trykkforskjellen er veldig liten. Med denne type ventil er spolen kraftig nok til å åpne ventilen mot innløpstrykket, når den blir påsatt spenning. Spolen/magneten drar da opp kjernen (stempel), ventilen åpner og slipper igjennom mediet.FORDELER/ULEMPER
+ Fungerer på høyt trykk.+ Håndterer skittent media
- Dyrere i innkjøp
- Dyrere i drift

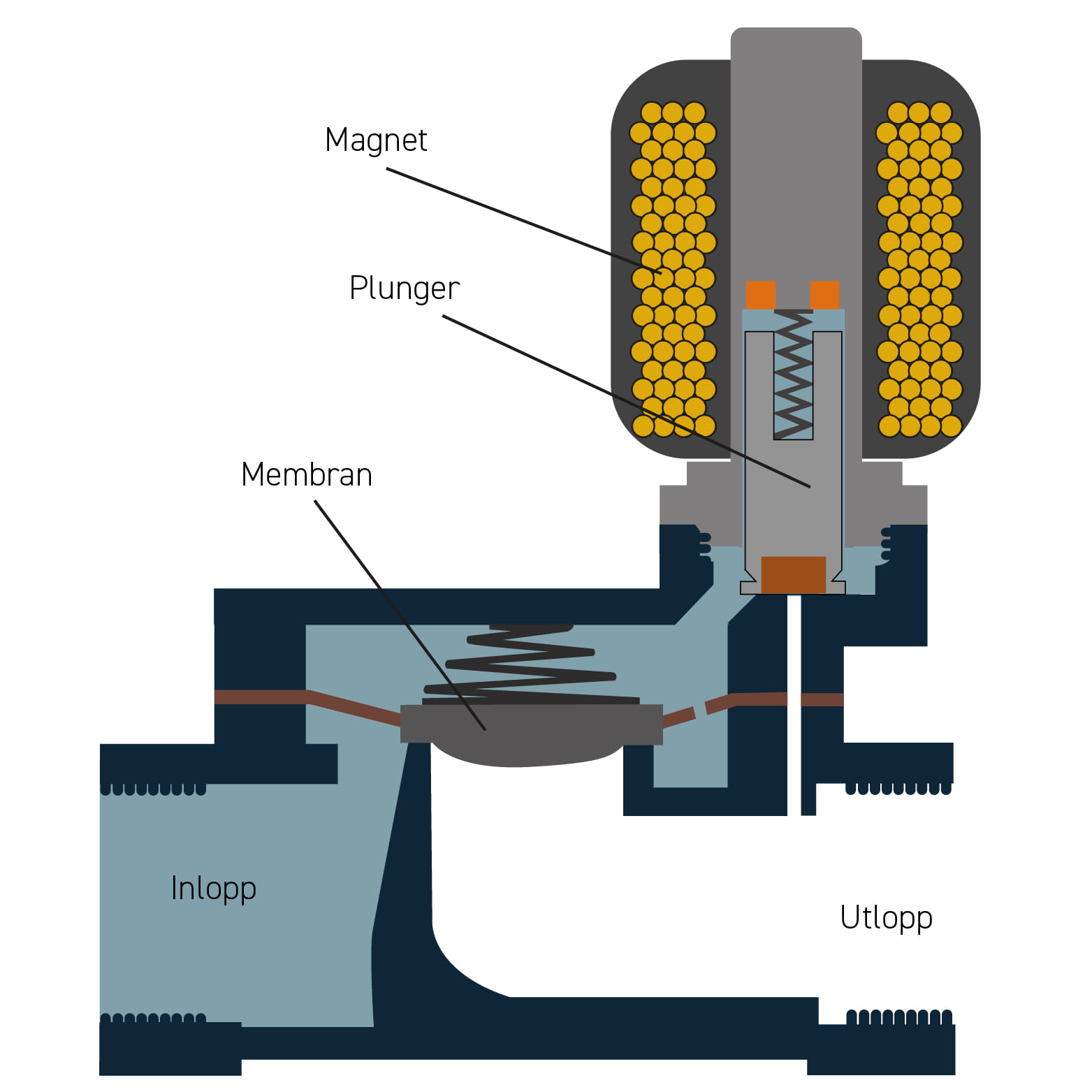

SERVOSTYRTMAGNETVENTIL
En servostyrt/pilotsyrt magnetventil må ha en trykkforskjell mellom inn og utløpsiden (differansetrykk) for å kunne åpne og stenge.Når ventilen er stengt, ligger det likt trykk over og under hovedmembranen. Dette pga et lite bløderhull i membranen Når spenning blir påsatt spolen, løftes kjernen/stempelet i pilotrørret og trykket/media som ligger over hovedmembranen dreneres ut gjennom pilotrøret og ut gjennom utløpssiden av ventilen. Trykket vil da være større på undersiden av membranen en på oversiden og media vil da løfte membranen og man for gjennomløp.
FORDELER/ULEMPER
+ Billigere i innkjøp+ Billigere i drift (Lav effekt på spolen)
+ Reservedels kit for vedlikehold
- Følsom for smuss i mediet
- Avhengig av trykkforskjell
VI HJELPER DEG Å VELGE RETT VENTIL
Fortsatt vanskelig å velge? Du er velkommen til å kontakte oss!Sjekk ut våre magnetventiler
Direktevirkende 2/2
2/2 direktevirkende magnetventil også kalt seteventil er en ventil hvor stempelet virker direkte mot setet i ventilen. Det betyr at kraften i spolen må være større enn kraften i mediet for at ventilen skal kunne åpne eller stenge. Ofte brukt på små ventiler hvor det er et lite gjennomløp og i lukkede systemer.
Direktevirkende 3/2
3/2 direktevirkende magnetventil også kalt seteventil er en ventil hvor stempelet virker direkte mot setet i ventilen. Det betyr at kraften i spolen må være større enn kraften i mediet for at ventilen skal kunne åpne eller stenge. Ofte brukt på små ventiler hvor det er et lite gjennomløp og i lukkede systemer.
Servostyrte
En Servostyrt ventil eller en pilotstyrt ventil er en ventil med en membran som åpner og stenger hovedløpet i ventilen. Denne blir styrt av en liten pilotventil på toppen eller på siden som drenerer bort trykket på oversiden av membranen, slik at mediet er med på å løfte membranen ifra setet. Dette prinsippet blir brukt på større ventiler hvor man ønsker en høyere gjennomstrømning av mediet og brukes ofte i et åpent system. Man kan da bruke en spole med mindre effekt, da denne ikke åpner direkte mot mediet.
Jan Kristian Jansen
