ASCO
Serie 327C
Magnetventil 3/2

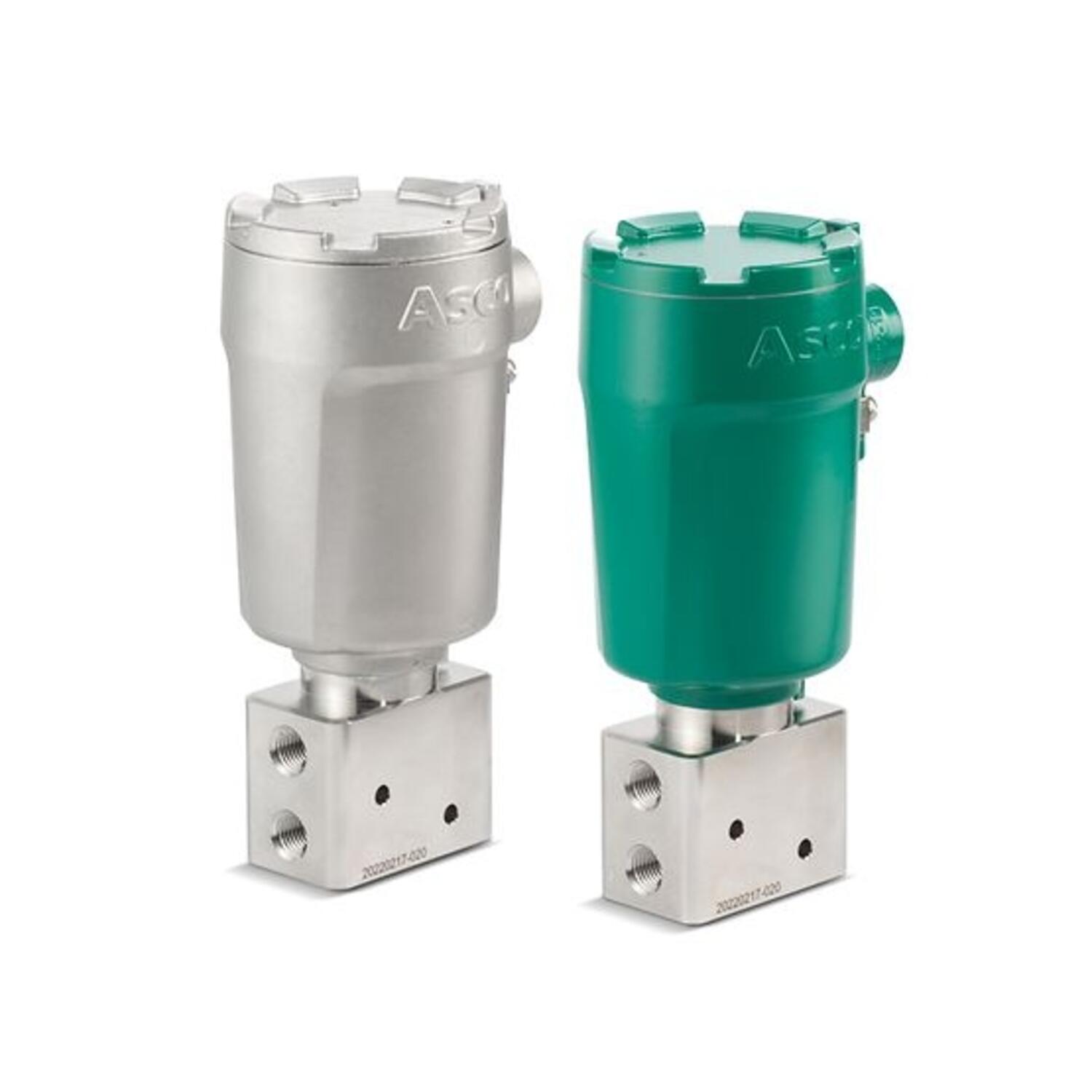

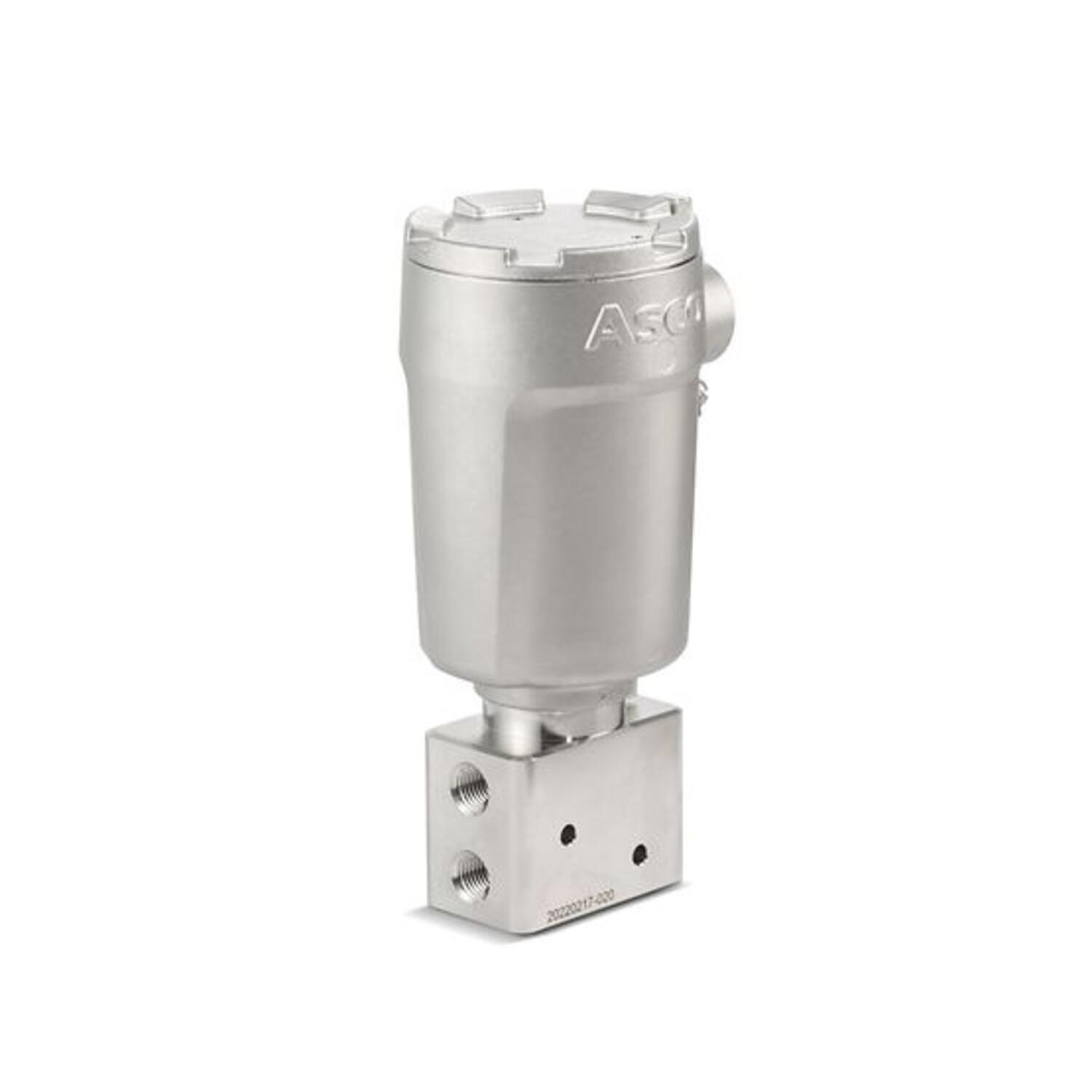

ASCO™ 327-serien er highflow direktevirkende ventil med en balansert poppet-konstruksjon, designet for å levere høy ytelse og holdbarhet i krevende miljøer. Ventilene er laget i 316L syrefast stål og har portstørrelse på ¼”.
Hovedtrekk:
- Highflow kapasitet: Uten krav til minimum arbeidstrykk
- Kompakt og holdbar design: Laget i 316L syrefast stål for korrosive miljøer.
- Effektiv drift: Balansert poppet-design muliggjør stor flow med minimal strømforbruk.
- Lang levetid: PTFE-ringer og grafittfylte tetninger reduserer friksjon og eliminerer problemer med klebing.
- Fleksibilitet: Finnes i standard og lavtemperaturversjoner med bred kompatibilitet for forskjellige væsker som luft, inerte gasser, vann og lett olje.
- Sertifiseringer: Oppfyller kravene for SIL3 (IEC 61508-1) og har ATEX-/IECEx-godkjenning for bruk i eksplosive miljøer.
- UL CSA C22.2
Ytelsesdata:
- Flowkoeffisient (Kv/Cv): 0,7 (0,8).
- Maksimalt arbeidstrykk: 12 bar (174 psi).
- Temperaturområde:
- Standardversjon: -20 °C til 84 °C.
- Lavtemperaturversjon: -60 °C til 60 °C.
- Media: Luft, inerte gasser, vann og lett olje (maks viskositet 65 mm²/s).
Elektriske data:
- Tilgjengelige spenninger:
- DC: 6, 12, 24, 48, 120, 240 V.
- AC: 24/50-60, 48/50-60, 120/60, 230/50 V.
- Effektforbruk: AC: 2,7 W, DC: 1,9–3,6 W avhengig av spenning.
- Beskyttelsesklasse: IP66 & IP68; Type 4X & 6P.
Dimensjoner og montering:
- Kompakt design med enkel montering og valg for NAMUR-montering.
- Porttilkoblinger i NPT, ISO G eller Rc-standard.
Bruksområder: ASCO™ 327-serien er ideell for industrielle applikasjoner der stor flowkapasitet og holdbarhet kreves, for eksempel innen prosessindustri, energi og vannrensing.
- 1/4"NPT og NAMUR
- 3/2 Universal funksjon
- Arbeidstrykk 0 12 bar
- SS316 materiale
Valgt variant
Tekniske data
Trykk/tilkobling |
|
|---|---|
| Funksjon 1 | 3/2 |
| Funksjon 2 | Universal |
| Tilkobling port 1-2 | 1/4" NPT |
| Tilkobling port 3 | 1/4" NPT |
| Vekt | 0,95 kg |
| Viskositet maks. | 65 cSt |
Diff.trykk / flow |
|
| Differansetrykk maks. | 12 bar |
| Differansetrykk min. | 0 bar |
| Effektforbruk | 2 W |
| Flowfaktor/Flowkoeffisient | 0,7 |
Generell info |
|
|---|---|
| Materiale hus | SS316L |
| Materiale tetninger | FKM |
| Materiale ventilhus | SS316L |
| Mediatemperatur fra | -20 °C |
| Mediatemperatur til | 90 °C |
| Medie | Luft, gass, vann og olje |
| IP-klasse | IP66, IP68 |
| Spenning DC | 24 V |
| Materiale fjær | Rustfritt stål |
| Materiale stempel | SS316L |
| Manuell overstyring | Nei |
| Materiale glidering | PTFE |
| Type ventil | Magnetventil |
| Omgivelsestemperatur fra | -20 °C |
| Omgivelsestemperatur til | 90 °C |
| EX-klassifisering | II2GExdbIICGb/II2DExtbIIICDb |
| Materiale kapsling | SS316L |
Produktbeskrivelse
ASCO™ 327-serien er highflow direktevirkende ventil med en balansert poppet-konstruksjon, designet for å levere høy ytelse og holdbarhet i krevende miljøer. Ventilene er laget i 316L syrefast stål og har portstørrelse på ¼”.
Hovedtrekk:
- Highflow kapasitet: Uten krav til minimum arbeidstrykk
- Kompakt og holdbar design: Laget i 316L syrefast stål for korrosive miljøer.
- Effektiv drift: Balansert poppet-design muliggjør stor flow med minimal strømforbruk.
- Lang levetid: PTFE-ringer og grafittfylte tetninger reduserer friksjon og eliminerer problemer med klebing.
- Fleksibilitet: Finnes i standard og lavtemperaturversjoner med bred kompatibilitet for forskjellige væsker som luft, inerte gasser, vann og lett olje.
- Sertifiseringer: Oppfyller kravene for SIL3 (IEC 61508-1) og har ATEX-/IECEx-godkjenning for bruk i eksplosive miljøer.
- UL CSA C22.2
Ytelsesdata:
- Flowkoeffisient (Kv/Cv): 0,7 (0,8).
- Maksimalt arbeidstrykk: 12 bar (174 psi).
- Temperaturområde:
- Standardversjon: -20 °C til 84 °C.
- Lavtemperaturversjon: -60 °C til 60 °C.
- Media: Luft, inerte gasser, vann og lett olje (maks viskositet 65 mm²/s).
Elektriske data:
- Tilgjengelige spenninger:
- DC: 6, 12, 24, 48, 120, 240 V.
- AC: 24/50-60, 48/50-60, 120/60, 230/50 V.
- Effektforbruk: AC: 2,7 W, DC: 1,9–3,6 W avhengig av spenning.
- Beskyttelsesklasse: IP66 & IP68; Type 4X & 6P.
Dimensjoner og montering:
- Kompakt design med enkel montering og valg for NAMUR-montering.
- Porttilkoblinger i NPT, ISO G eller Rc-standard.
Bruksområder: ASCO™ 327-serien er ideell for industrielle applikasjoner der stor flowkapasitet og holdbarhet kreves, for eksempel innen prosessindustri, energi og vannrensing.
