KÜBLER
Multifunksjonsteller Codix 544 48x96 mm
Kubler multifunksjonsteller har 3 valgbare funksjoner: Pulsteller (opp/ned), tachometer (hastighet) og kronometer (tid). LED-display med 6 stk siffer, 14 mm høye. Programmering av teller foregår med de to knappene i front på telleren. Disse knappene kan også låses om det ønskes. Telleren har to telleinnganger og har innebygget minne EEPROM. Tilkoblingene har skrutilkobling. Med telleren følger det med: Manual, festebøyle, pakning og frontramme for 45x92 mm hull. .
Pulsteller
For summering av pulser, opp/ned, fungerer også som en posisjonangiver sammen med en roterende pulsgiver. Valg av funksjon gjøres i programmeringen.
Cnt.dir | A=telleinngang | Quad | A=0° (beregnet for 2-kanals roterene pulsgiver) |
Up.dn | A=opp | Quad2 | Samma som quad, men multipliserer pulstallet med 2. |
Kronometer/tidsmåler
For tidsmåling. Tidsområder: h, min, s eller i h:min:s. Desimal plaseringen bestemmer oppløsningen. Ett tidsområde opp/ned til ms-sek kan aktiveres.
Tachometer/frekvens/turtall/hastighet
For visning av f.eks. runder/minutt, meter/sekund. Tellehastigheten kan velges mellom 30 Hz eller 20 kHz.
Tekniske data
Matningsspänning (UB) | 10-30 V DC |
Egenförbrukning | Max. 50 mA, 6 VA |
Siffror | 6 st. LED, 14 mm |

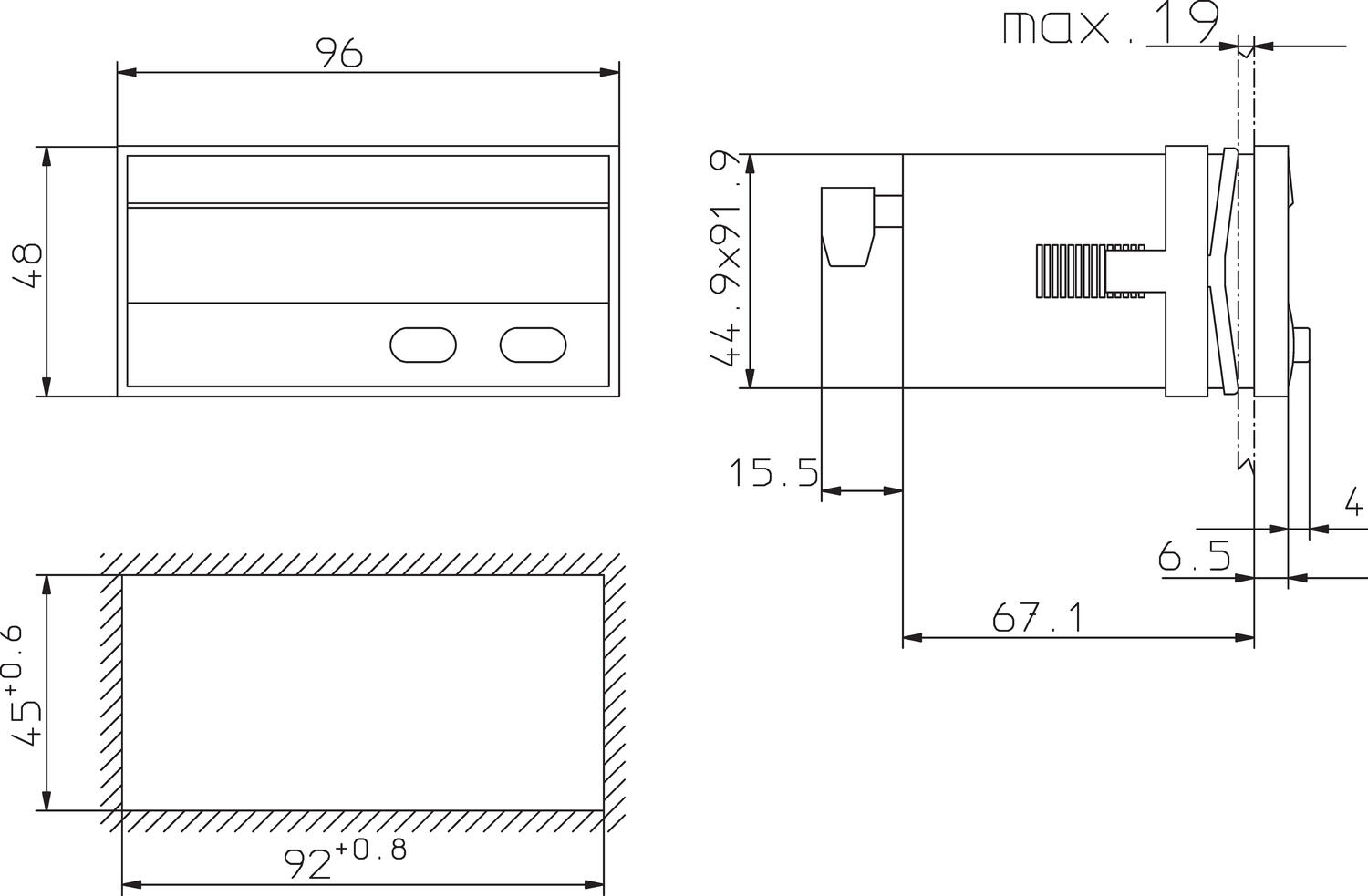

Storlek | 48X96 mm, rekommenderat djup bakom panel 80 mm |
Internmatning | 24 V DC, -40 %/+15 %, 100 mA (på 90-260 V AC-versionen) |
Skalfaktor | 00.0001-99.9999 |
Minne | Minst 10 år med EEPROM |
Ingångsimpedans | 10 kΩ |
Räkningshastighet | Max. 20 kHz (alt. 30 Hz) |
Insignalnivåer | DC-försörjd räknare: |
AC-försörjd räknare: | |
Utgångar | |

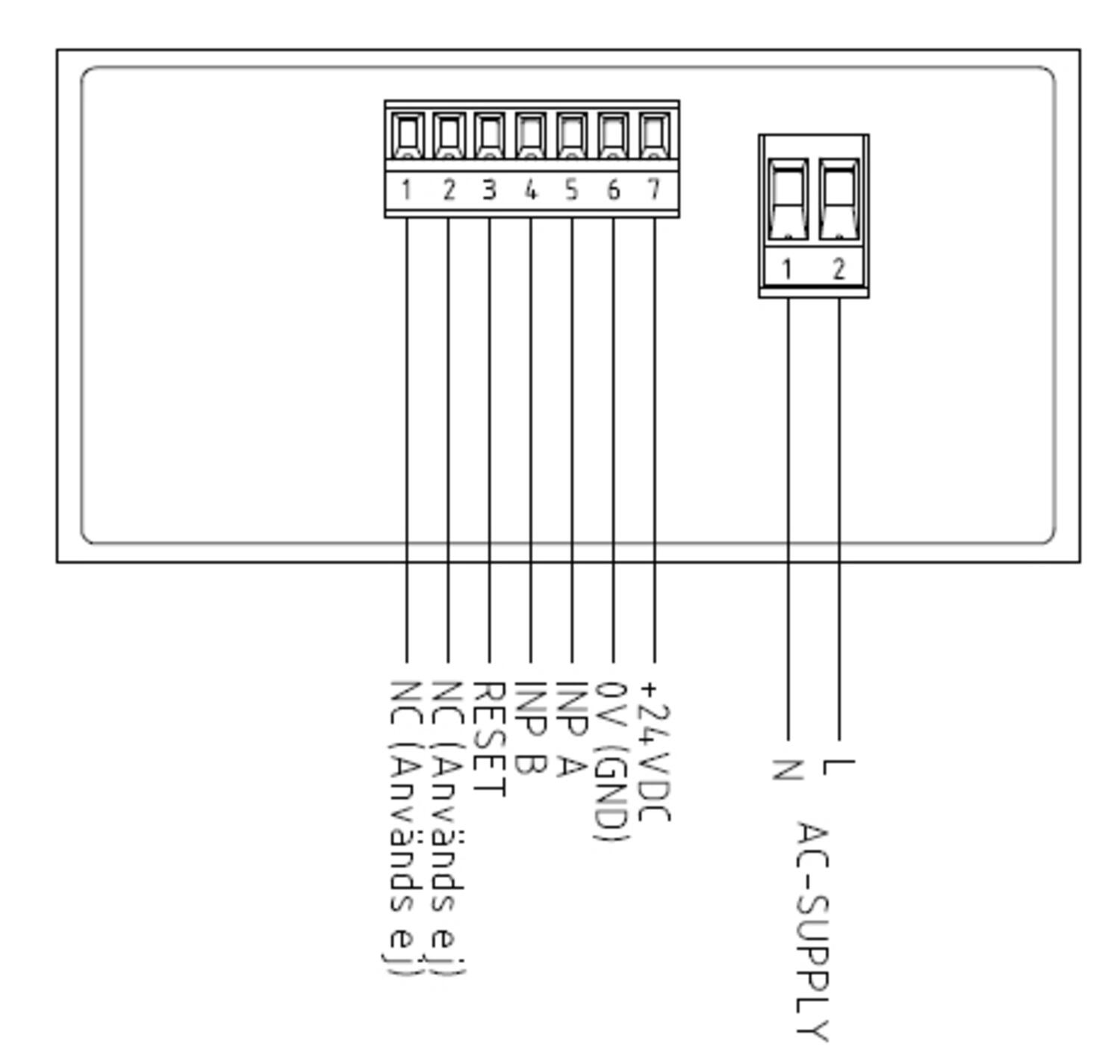

Anslutning | Pluggbar skruvanslutning |
Kapslingsgrad | IP65 (endast i fronten) |
Temperaturområde | -20 °C till +65 °C (drifttemperatur) |
Vikt | 150 g |
Godkännanden/EMC | I enlighet med EMC-direktiv 89/36/EWG |
- Opp/ned, posisjon, tacho, kronometer
- 6 siffer LED 14 mm høye
- Både PNP og NPN / IP65
- Display -199 999...999 999
Valgt variant
Tekniske data
| Bredde | 96 mm |
|---|---|
| Dybde | 67,1 mm |
| EMC | EN55011, EN61000-6-2, EN61000-6-3 |
| Høyde | 48 mm |
| IP-klasse | IP65 |
| Matespenning AC maks. | 240 V AC |
| Matespenning AC min. | 100 V AC |
|---|---|
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 65 °C |
| Vekt | 150 g |
Produktbeskrivelse
Kubler multifunksjonsteller har 3 valgbare funksjoner: Pulsteller (opp/ned), tachometer (hastighet) og kronometer (tid). LED-display med 6 stk siffer, 14 mm høye. Programmering av teller foregår med de to knappene i front på telleren. Disse knappene kan også låses om det ønskes. Telleren har to telleinnganger og har innebygget minne EEPROM. Tilkoblingene har skrutilkobling. Med telleren følger det med: Manual, festebøyle, pakning og frontramme for 45x92 mm hull. .
Pulsteller
For summering av pulser, opp/ned, fungerer også som en posisjonangiver sammen med en roterende pulsgiver. Valg av funksjon gjøres i programmeringen.
Cnt.dir | A=telleinngang | Quad | A=0° (beregnet for 2-kanals roterene pulsgiver) |
Up.dn | A=opp | Quad2 | Samma som quad, men multipliserer pulstallet med 2. |
Kronometer/tidsmåler
For tidsmåling. Tidsområder: h, min, s eller i h:min:s. Desimal plaseringen bestemmer oppløsningen. Ett tidsområde opp/ned til ms-sek kan aktiveres.
Tachometer/frekvens/turtall/hastighet
For visning av f.eks. runder/minutt, meter/sekund. Tellehastigheten kan velges mellom 30 Hz eller 20 kHz.
Tekniske data
Matningsspänning (UB) | 10-30 V DC |
Egenförbrukning | Max. 50 mA, 6 VA |
Siffror | 6 st. LED, 14 mm |
Storlek | 48X96 mm, rekommenderat djup bakom panel 80 mm |
Internmatning | 24 V DC, -40 %/+15 %, 100 mA (på 90-260 V AC-versionen) |
Skalfaktor | 00.0001-99.9999 |
Minne | Minst 10 år med EEPROM |
Ingångsimpedans | 10 kΩ |
Räkningshastighet | Max. 20 kHz (alt. 30 Hz) |
Insignalnivåer | DC-försörjd räknare: |
AC-försörjd räknare: | |
Utgångar | |
Anslutning | Pluggbar skruvanslutning |
Kapslingsgrad | IP65 (endast i fronten) |
Temperaturområde | -20 °C till +65 °C (drifttemperatur) |
Vikt | 150 g |
Godkännanden/EMC | I enlighet med EMC-direktiv 89/36/EWG |
