PULS
Strømforsyning 1-fase 48VDC 20A
Puls Dimension Q er en generasjon strømforsyninger med meget høy ytelse. Virkningsgraden er høy over ett bredt lastområde, noe som medfører minsket effektforbruk og gir lengre levetid uavhengig laststrømen.

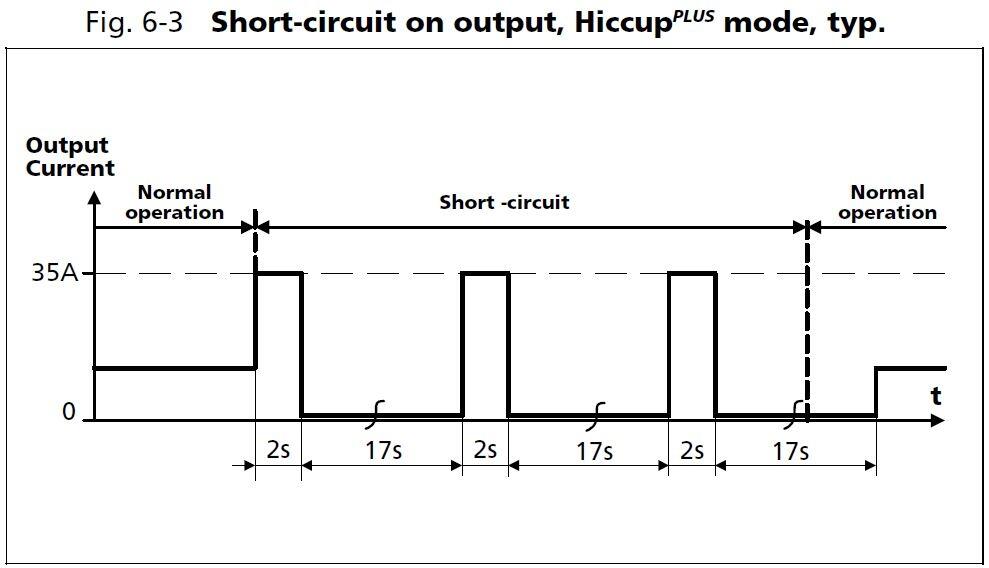

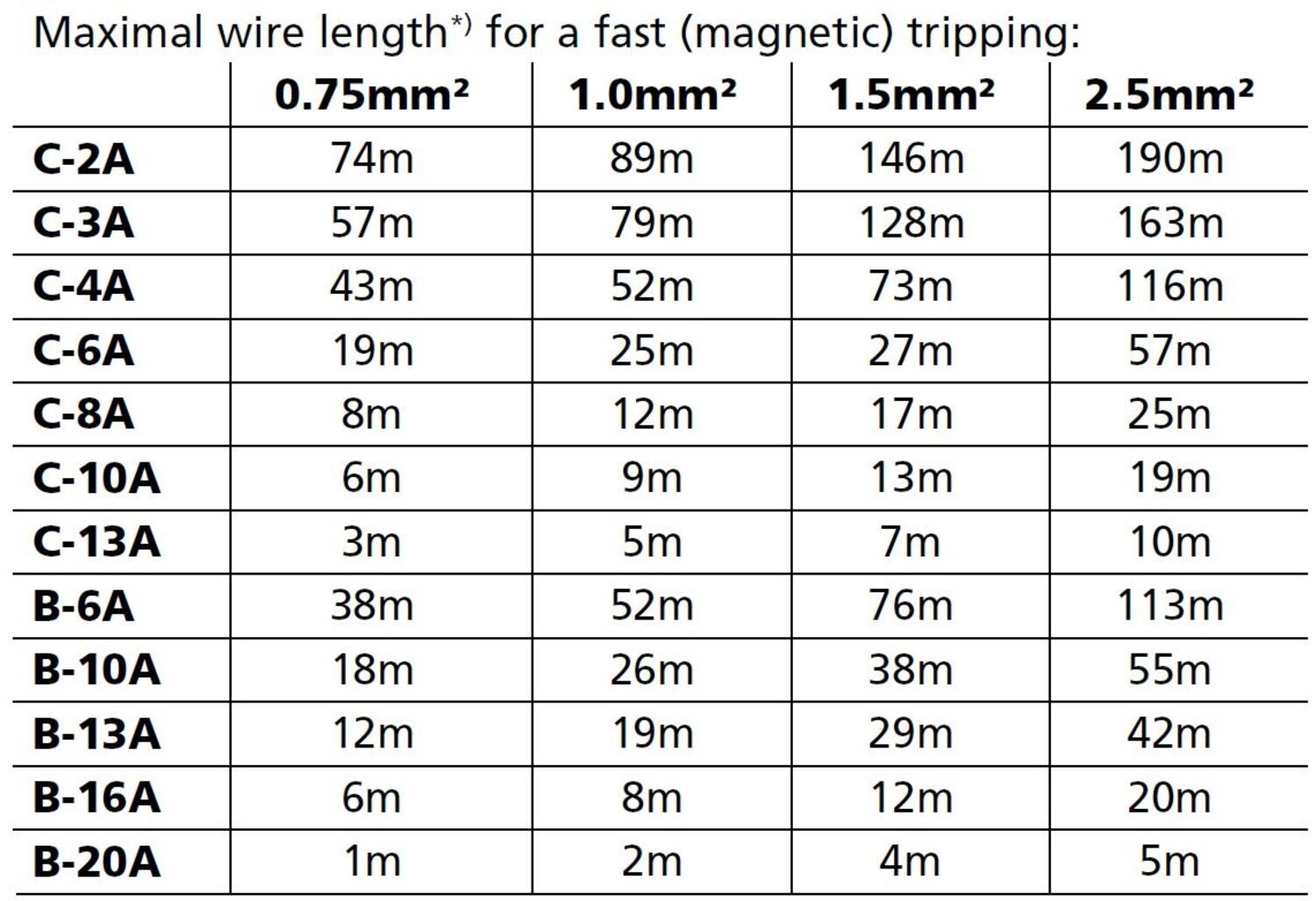

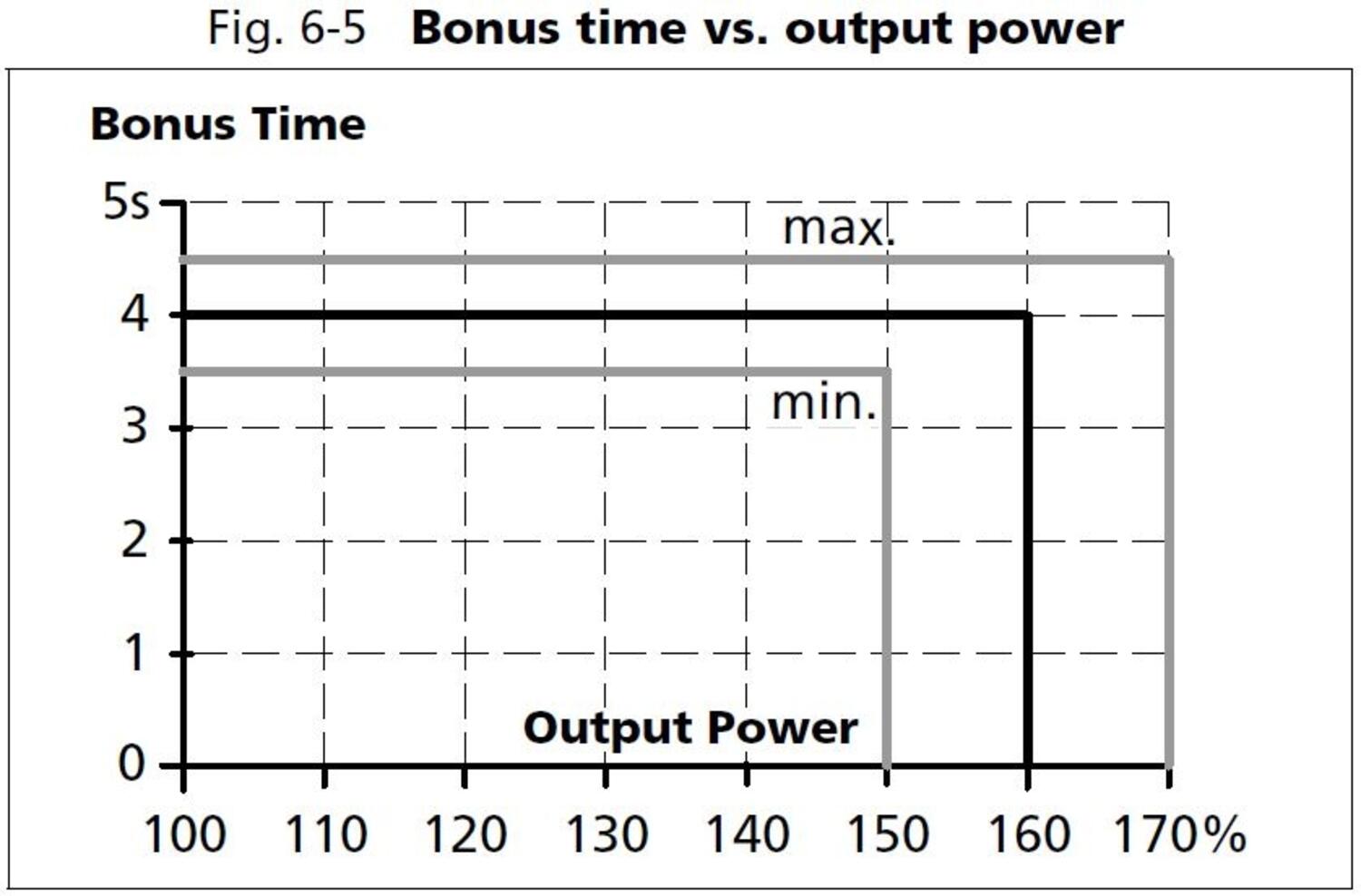

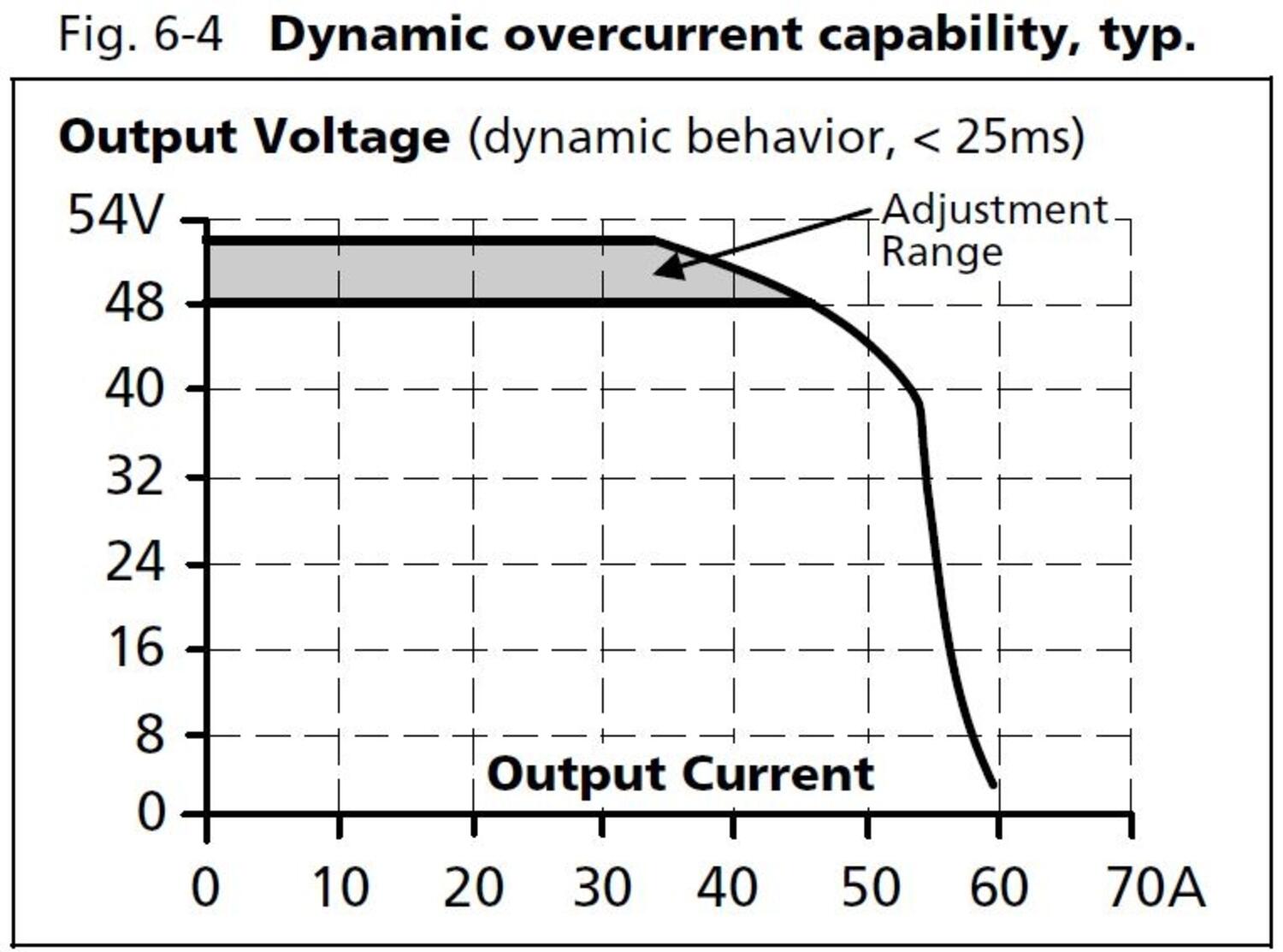

Effekttapet ved tomgang er også meget lav, Bonuseffekten gir 50 % ekstra reserve uten at spenninger synker, noe som er en fordel når tilkoblede laster har høy startstrøm og for å takle strømtopper. Bonuseffekten er tidsbegrenset til 4 sek for å unngå konstant overlast av strømforsyning og kabler. Utover bonuseffekten gir strømforsyningen en meget høy kortsluttningsstrøm (ms) som forenkler tripping av sekundære sikringer. Se tekniske data for eksempel. Aktivt transientfilter sikrer driften også i meget støyrikt el-miljø, dessuten har den aktivt innrusningsstrøm beskyttelse som innebærer en meget lav startstrøm, selv om strømforsyningen har vært i drift en lengre tid. Spesielt anvendelig ved redundante/parallellkoblede systemer. Enkel diagnostikk via DC-OK kontakten som faller om utspenningen avviker mer en 10 % fra innstillt verdi, en grøn LED indikerer DC-OK, Rød LED indikerer overlast.
Strømforsyningen kan også fjernstyres for på/av funksjon, tre ulike innkobligsalternativer finnes. Disse kan med fordel benyttes istedet for dyre DC kontaktorer når man behøver å bryte 48 V DC siden. (fjernstyringsfunksjonen har ingen sikkerhetskrets og skal derfor ikke benyttes i sikkerhetssammenheng). Aktivt PFC gir lavere strømforbruk og overtoner nære null.
|
- 20 A
- 125 mm bredde
- Metallhus
- 50 % bonuseffekt
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning AC | 200-240 V |
| Inngangsspenning AC min. | 170 V AC |
| Inngangsspenning AC maks. | 264 V AC |
| Innsrusningsstrøm ved 230 V AC. Typisk verdi | 14 A |
| Effektfaktor ved 230 V AC, full last. Typisk verdi | 0,96 |
| Antall faser | 1 |
Utgangsdata |
|
| Utgangsspenning | 48 V DC |
| Utgangsspenning min. | 48 V DC |
| Utgangsspenning maks. | 54 V DC |
| Utgangsstrøm | 20 A |
| Effekt | 960 W |
Virkningsgrad/Levetid/MTBF |
|

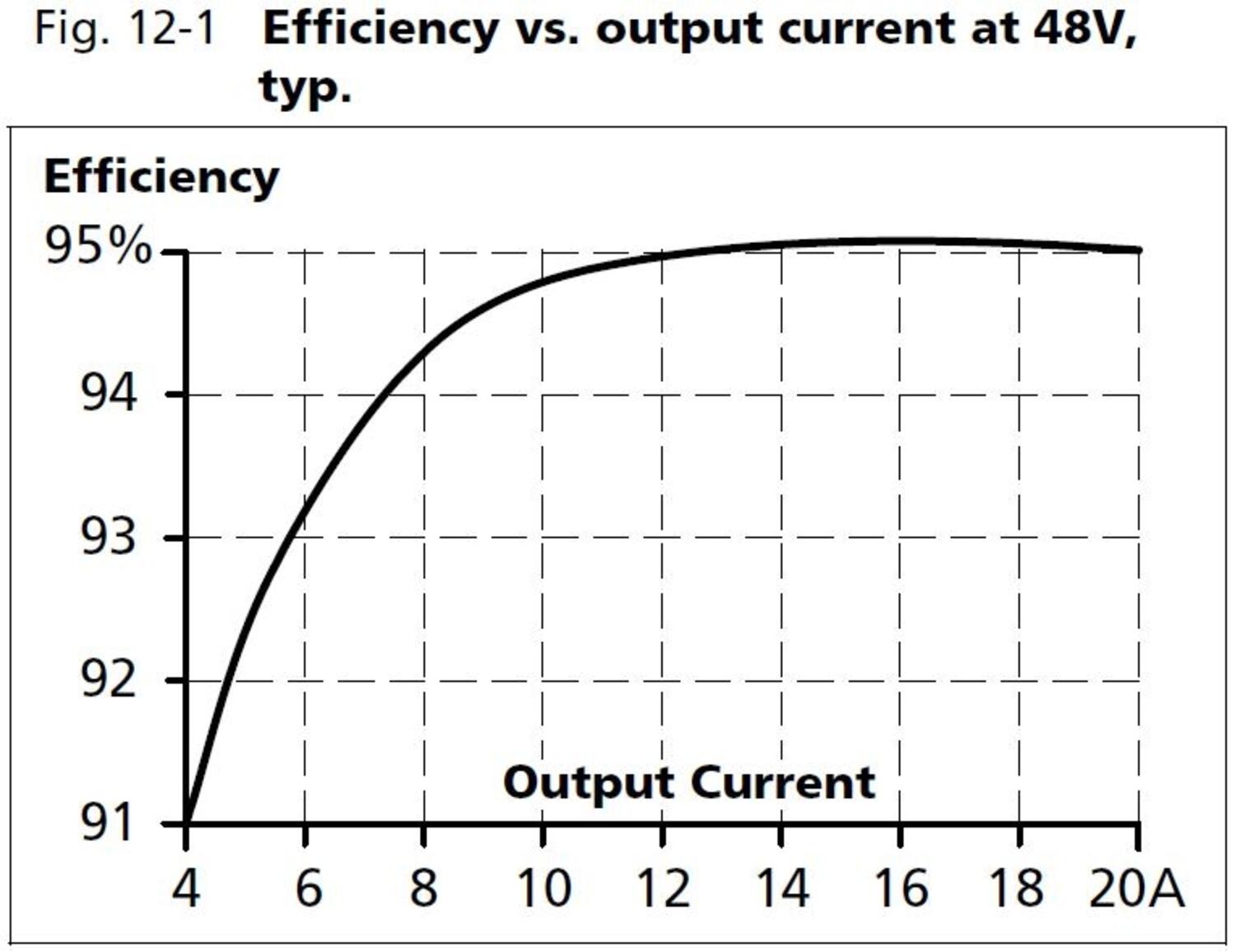

| Virkningsgrad ved 230 V AC. Gjennomsnittsverdi | 94,2 % |
| Virkningsgrad ved 230 V AC, full last. Typisk verdi | 95 % |
| Livslengde ved 230 V AC, full last og +40 °C | 65000 h |
| MTBF (IEC 61709) 230 V AC, Maks. last, +40 °C | 392000 h |
Mål |
|
| Bredde | 125 mm |
| Høyde | 124 mm |
| Dybde | 127 mm |
*Invisible Heading* |
|
|---|---|
| Vekt | 1,8 kg |
Øvrige data |
|
| Godkjenninger | ABS, CB, CE, CSA, GL, UL |
| Holdetid ved 230 V AC, full last. Typisk verdi | 30 ms |
| IP-klasse | IP20 |
| Tilkoblingstype | Kraftig fjærtilkobling |
| Materiale kapsling | Aluminium |
| Nettfrekvens | 50-60 ±6 % |
| Primærsikring | Min. 10 A (B-kar) eller 8 A (C-kar). |
| Rippel maks. | 150 mV pp |
| Serie | Dimension Q |
| Strømforbruk ved 230V AC | 4,6 A |

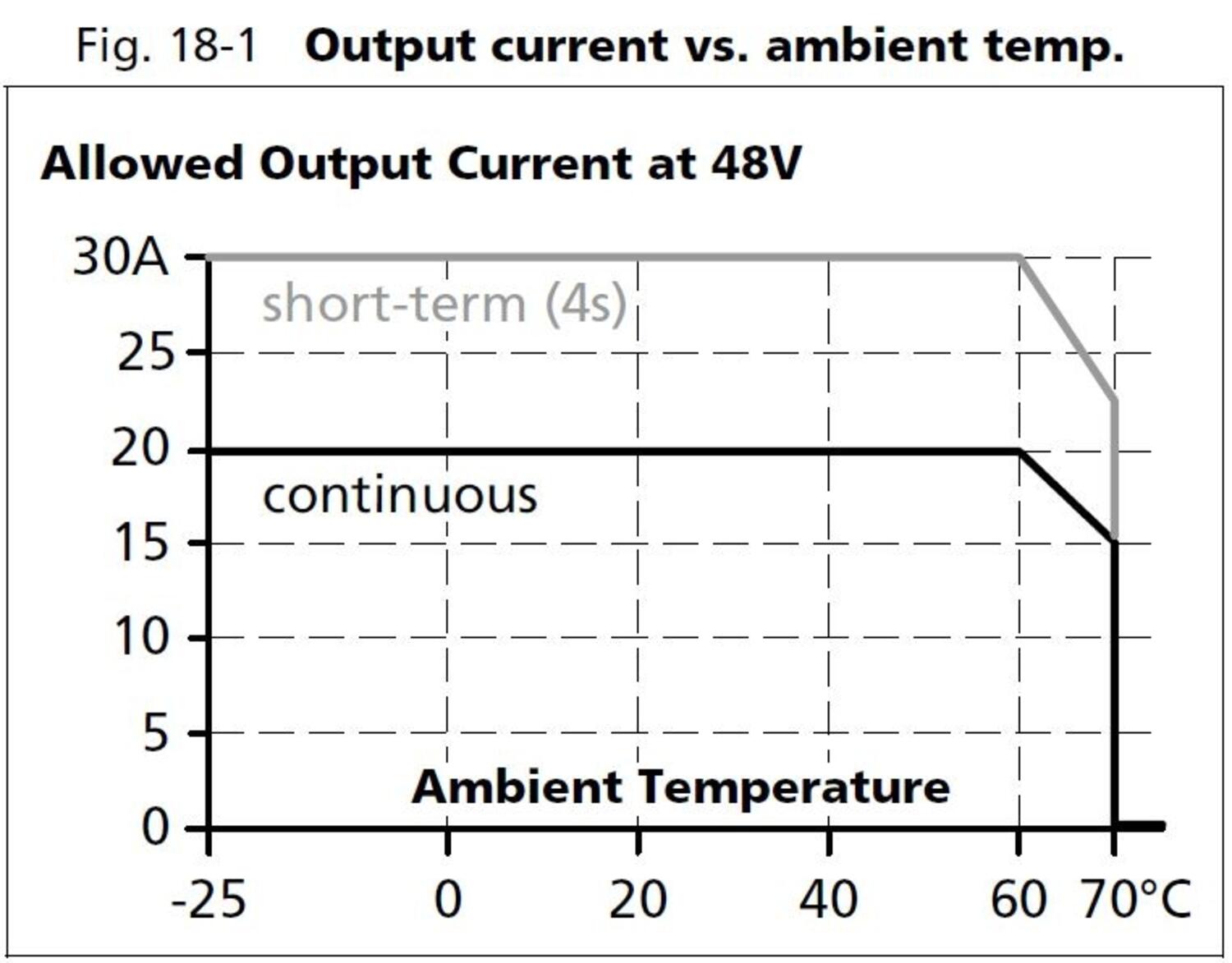

| Strømredusering over +60 til +70 °C | 24 W/°C |
| Temperaturområde uten strømreduksjon fra | -25 °C |
| Temperaturområde uten strømreduksjon til | 60 °C |
| Type strømforsyning | AC-DC |
| DC-OK releutgang | Ja |
Produktbeskrivelse
Puls Dimension Q er en generasjon strømforsyninger med meget høy ytelse. Virkningsgraden er høy over ett bredt lastområde, noe som medfører minsket effektforbruk og gir lengre levetid uavhengig laststrømen.
Effekttapet ved tomgang er også meget lav, Bonuseffekten gir 50 % ekstra reserve uten at spenninger synker, noe som er en fordel når tilkoblede laster har høy startstrøm og for å takle strømtopper. Bonuseffekten er tidsbegrenset til 4 sek for å unngå konstant overlast av strømforsyning og kabler. Utover bonuseffekten gir strømforsyningen en meget høy kortsluttningsstrøm (ms) som forenkler tripping av sekundære sikringer. Se tekniske data for eksempel. Aktivt transientfilter sikrer driften også i meget støyrikt el-miljø, dessuten har den aktivt innrusningsstrøm beskyttelse som innebærer en meget lav startstrøm, selv om strømforsyningen har vært i drift en lengre tid. Spesielt anvendelig ved redundante/parallellkoblede systemer. Enkel diagnostikk via DC-OK kontakten som faller om utspenningen avviker mer en 10 % fra innstillt verdi, en grøn LED indikerer DC-OK, Rød LED indikerer overlast.
Strømforsyningen kan også fjernstyres for på/av funksjon, tre ulike innkobligsalternativer finnes. Disse kan med fordel benyttes istedet for dyre DC kontaktorer når man behøver å bryte 48 V DC siden. (fjernstyringsfunksjonen har ingen sikkerhetskrets og skal derfor ikke benyttes i sikkerhetssammenheng). Aktivt PFC gir lavere strømforbruk og overtoner nære null.
|
