PULS

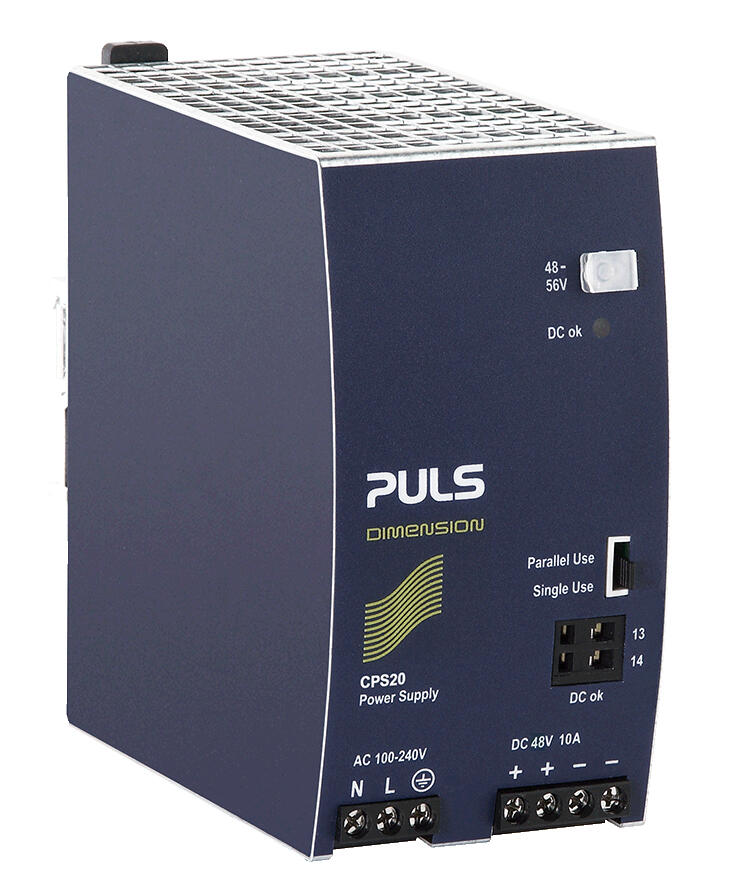

Strømforsyning 1-fase 48VDC 10A
Dimension C-serien har samme høye kvalitet, driftssikkerhet og teknisk utførelse som Dimension Q, men med noen færre tekniske funksjoner. Strømforsyningen takler innspenning 100-264 V AC, 50 og 60 Hz. For DC innspenning benytt CPS20.481-D1. Kontakt OEM. Standard modellen er godkjendt for EX (ATEX) og IEC ex.

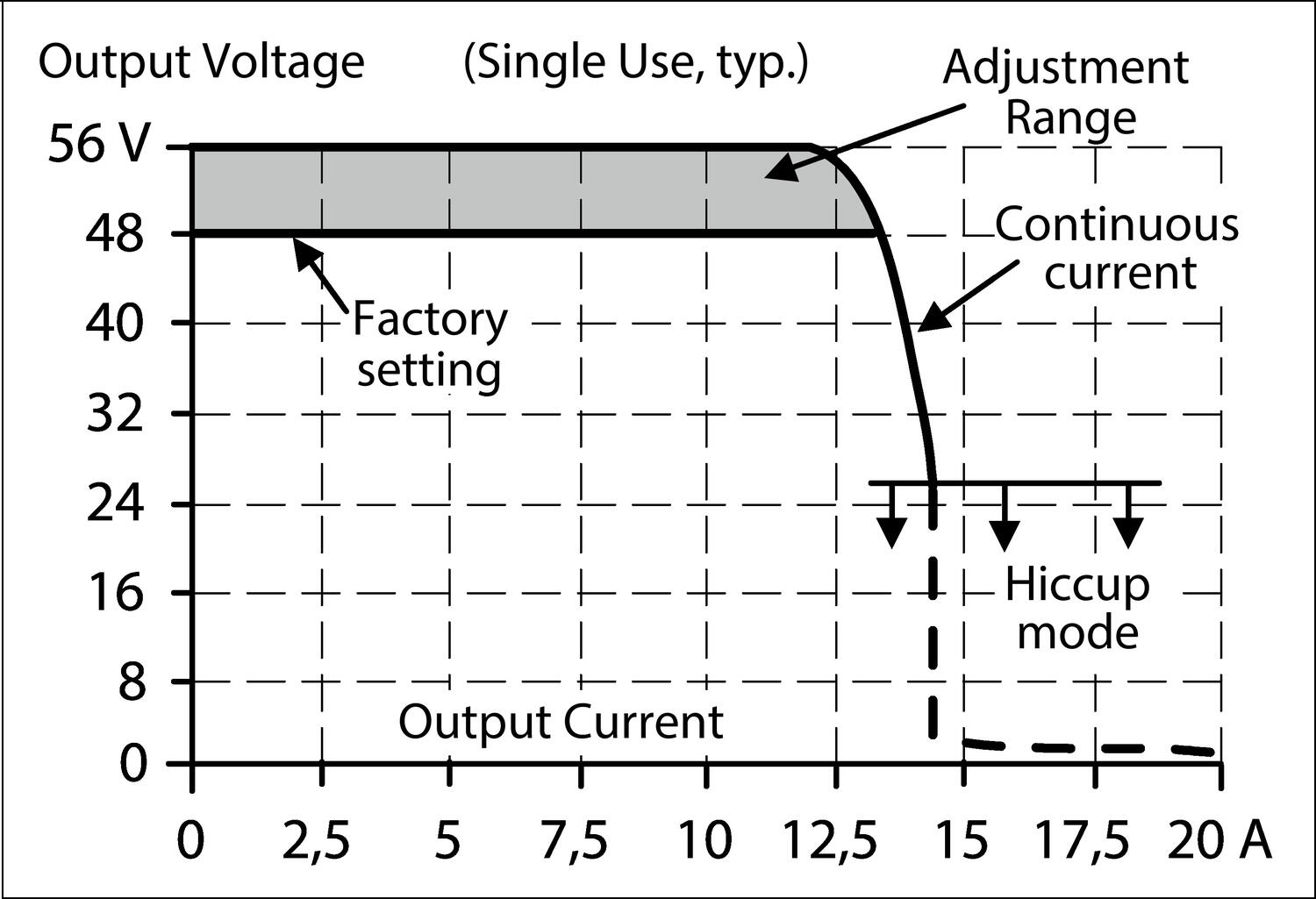

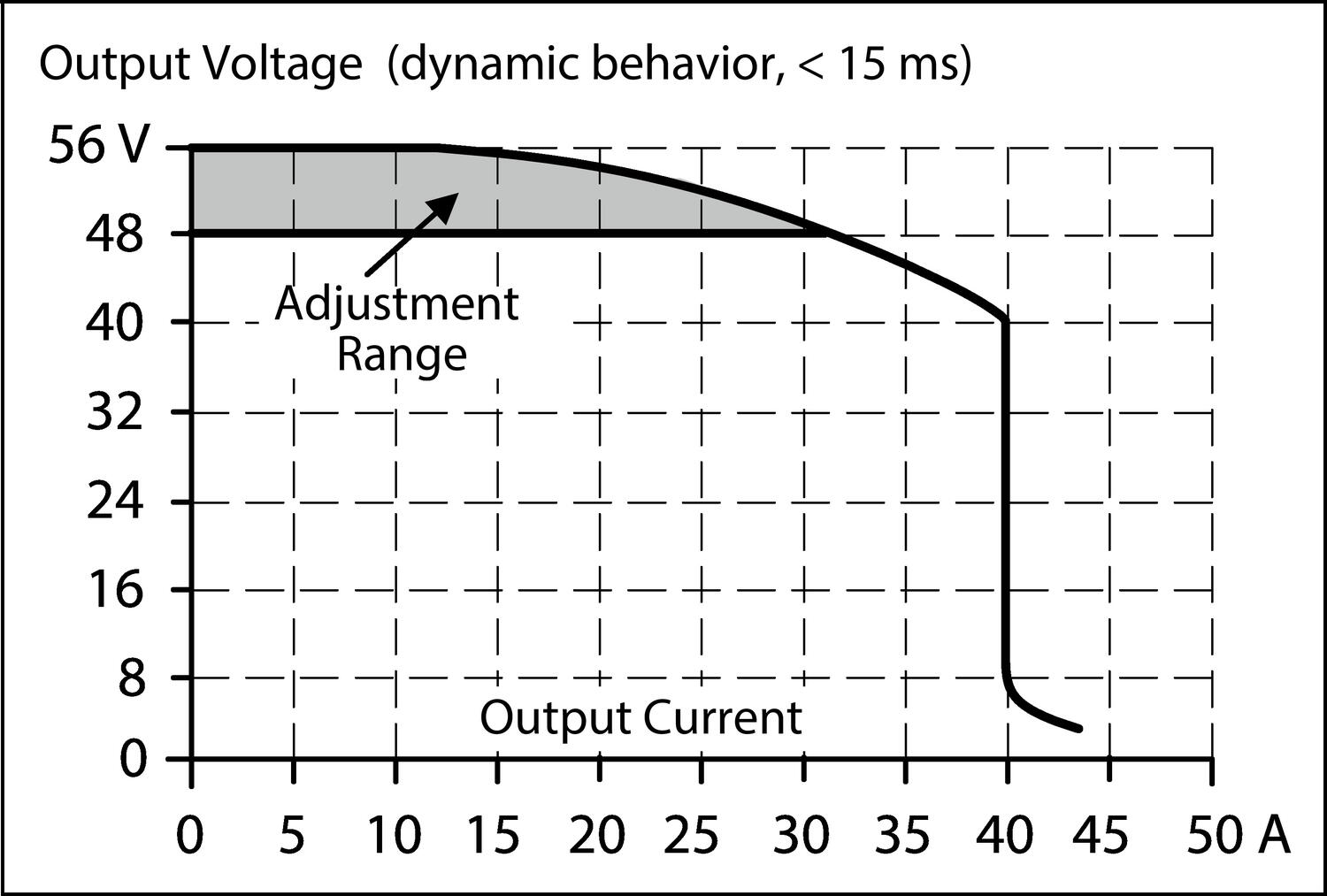

Effektreserve Effektreserve på 20 % gjør det mulig å levere høyere strømmer uten at spenningen synker. Denne funksjonen er meget anvendelig ved høye start strømmer og for å klare tilfeldige strømtopper. Effektreserven kan benyttes kontinuerlig opp til 45 ˚C, og kortere perioder fra 45 ˚C til 60 ˚C. Ved kortslutning gir strømforsyningen en konstant høy strøm, noe som øker sjansen for tripping av sekundære sikringer.

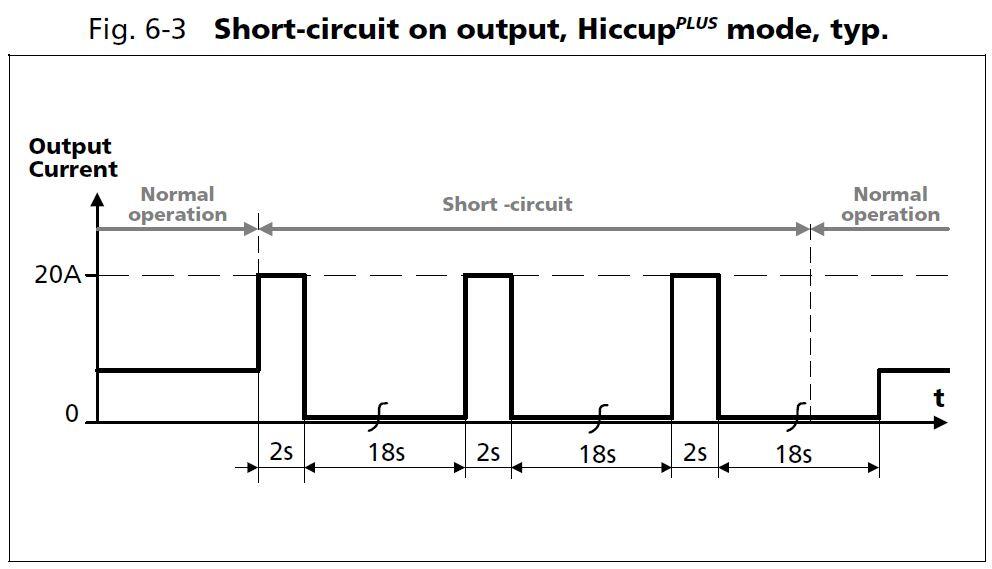

Hiccup PLUSS funksjon Både bonuseffekten og kortslutningseffekten er tidsbegrenset til 4 sekunder for å unngå konstant overlast av strømforsyningen og kablene. Om kortslutningen varer lenger enn 4 sekunder kommer strømforsyningen å fortsette i såkalt ”hickup” mode. Uteffekten reduseres til i stort sett null i ca 2 sekunder, så gjør strømforsyningen ett nytt oppstartsforsøk om 18 sekunder. Er det fortsatt kortslutning gjøres et nytt opphold på 18 sekunder. Om kortslutningen forsvinner starter strømforsyningen automatisk igjen i drift.
Innrusningsstrøm Oppstartstrømmen på CPS20.481 er meget lav, noe som forenkler valg av primærsikring og ufrivillige trippinger av sikringer når flere strømforsyninger kobles på samme kurs.
Som primærsikring anbefales min.10 A B-kar eller 10 A C-kar.

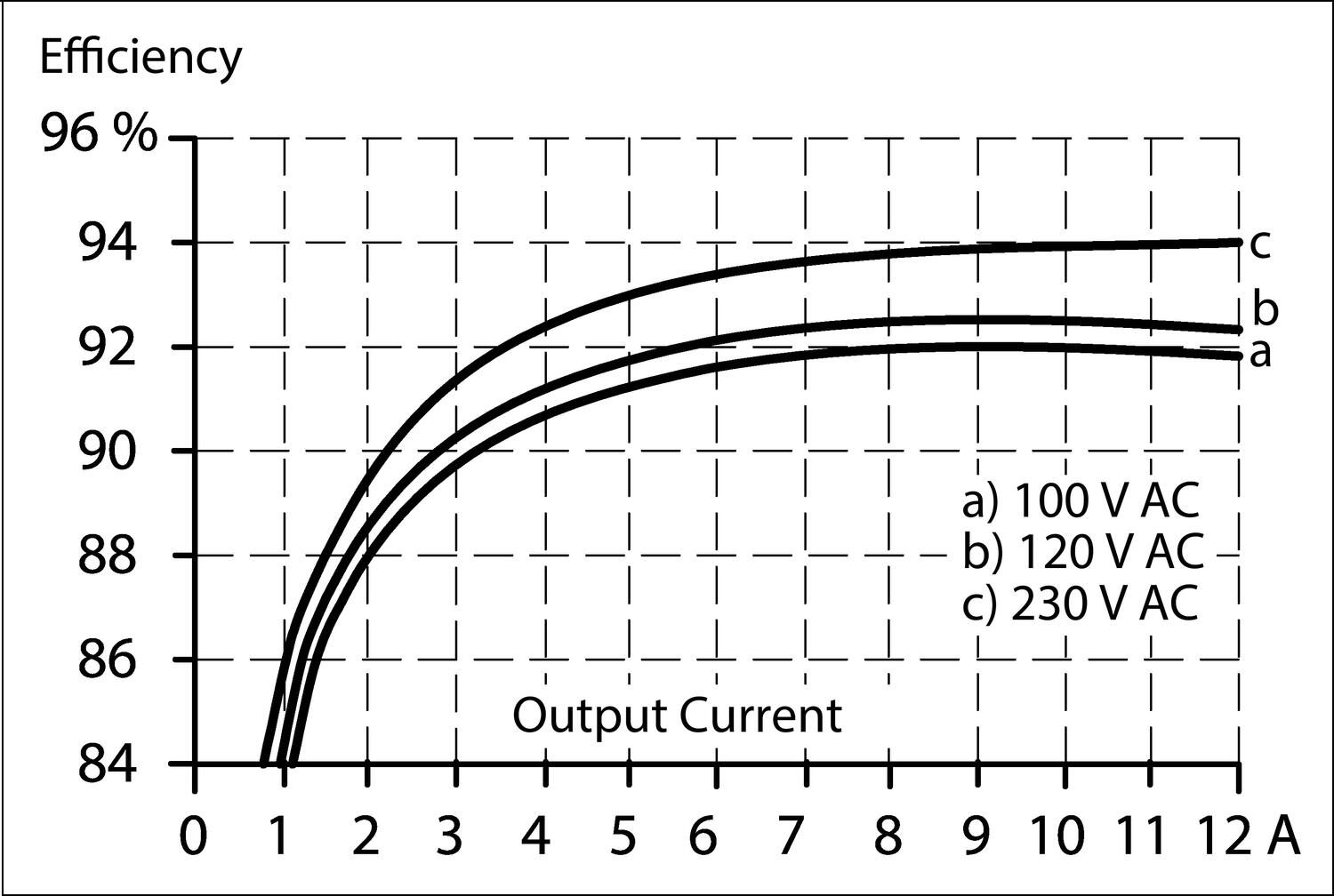

Høy virkningsgrad Virkningsgraden er høy over ett bredt lastområde, noe som medfører minsket effektforbruk og gir lengre levetid uavhengig laststrømen. Et gjennomsnitt på virkningsgraden er 92,8 % med et toppverdi på 93,9 %.

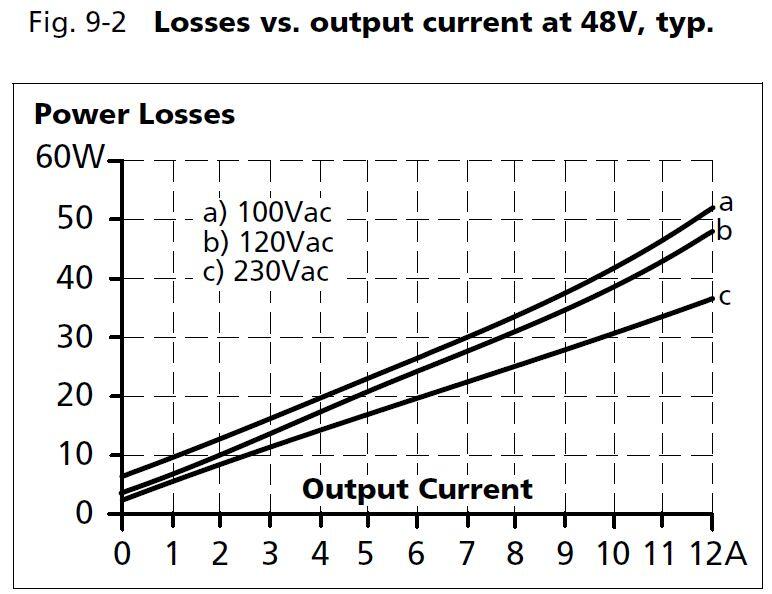

Maks. effekttap ved full last er kun 31,2 W (ved 230 V AC innspenning).

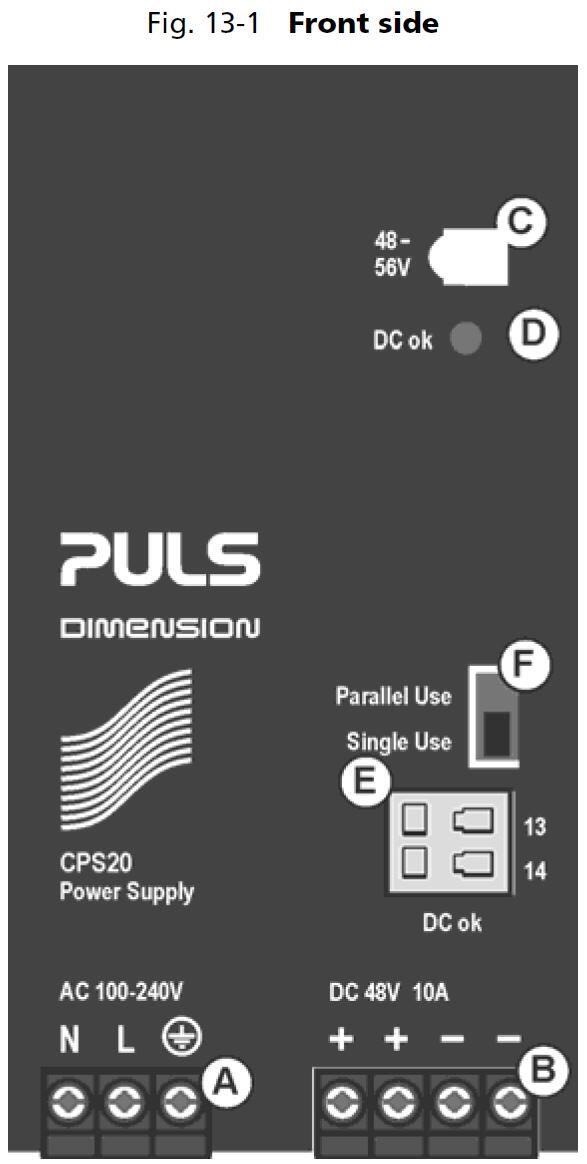

DC-OK rele Enkel diagnostikk via DC-OK kontakten som faller om utspenningen avviker mer en 10 % fra innstillt verdi, en grøn LED indikerer DC-OK. Rød LED indikerer overlast.
Single / Parallell jumper. Strømforsyningene kan kobles i parallell for enkel redundans, eller for økt strømbehov. Strømforsyningen har en lastdelingsfunksjon ved å sette jumperen i stilling parallell mode.
Kontakt OEM for mer informasjon
|
- 10 A
- 65 mm bredde
- Metalhus
- 20 % Effektreserve
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning AC | 100-240 V |
| Inngangsspenning AC min. | 100 V AC |
| Inngangsspenning AC maks. | 264 V AC |
| Innsrusningsstrøm ved 120 V AC. Typisk verdi | 9 A |
| Innsrusningsstrøm ved 230 V AC. Typisk verdi | 7 A |
| Innspenningsområde | Wide-range |
| Effektfaktor ved 120 V AC, full last. Typisk verdi | 0,99 |
| Effektfaktor ved 230 V AC, full last. Typisk verdi | 0,95 |
| Antall faser | 1 |
Utgangsdata |
|
| Utgangsspenning | 48 V DC |
| Utgangsspenning min. | 48 V DC |
| Utgangsspenning maks. | 56 V DC |
| Utgangsstrøm | 10 A |
| Effekt | 480 W |
Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad ved 120 V AC, full last. Typisk verdi | 92,6 % |
| Virkningsgrad ved 230 V AC. Gjennomsnittsverdi | 92,8 % |
| Virkningsgrad ved 230 V AC, full last. Typisk verdi | 93,9 % |
| Livslengde ved 120 V AC, full last og +40 °C | 70000 h |
| Livslengde ved 230 V AC, full last og +40 °C | 87000 h |
| MTBF (IEC 61709) 230 V AC, Maks. last, +40 °C | 537000 h |
Mål |
|

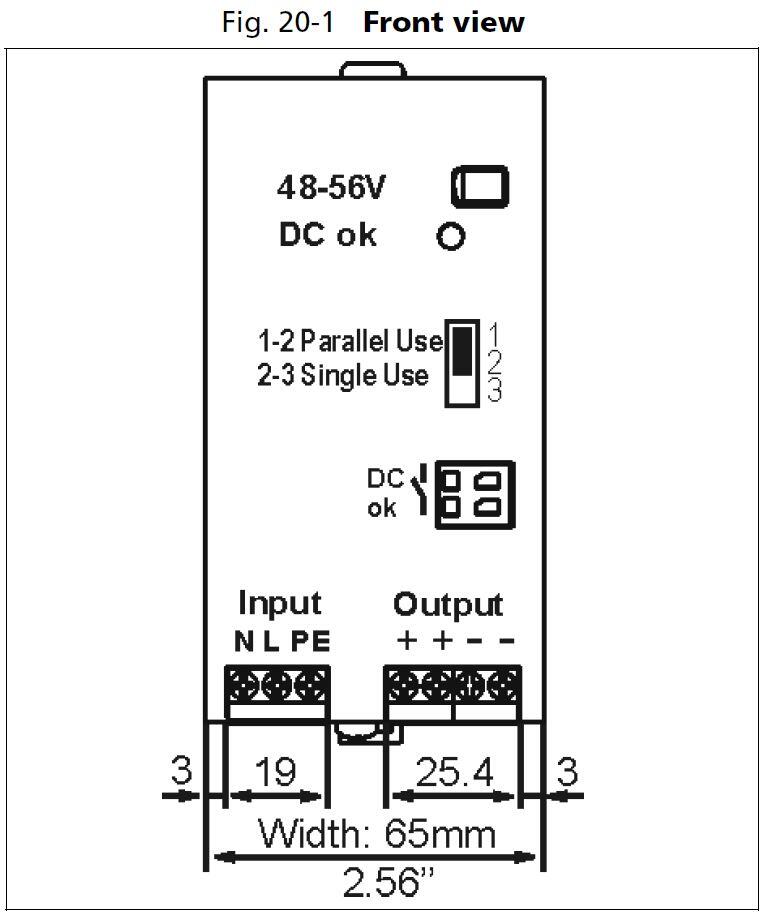

| Bredde | 65 mm |
| Høyde | 124 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 117 mm |
| Vekt | 1 kg |
Øvrige data |
|
| Godkjenninger | ABS, ATEX, CB, CE, CSA US, cRUus, cULus, GL, IECEx |
| Holdetid ved 120 V AC, full last. Typisk verdi | 26 ms |
| Holdetid ved 230 V AC, full last. Typisk verdi | 26 ms |
| IP-klasse | IP20 |
| Tilkoblingstype | Skrue |
| Materiale kapsling | Aluminium |
| Nettfrekvens | 50-60 ±6 % |
| Primærsikring | Min. 10 A (B-kar) eller 10 A (C-kar). |
| Rippel maks. | 50 mV pp |
| Serie | Dimension C |
| Strømforbruk ved 120V AC | 4,36 A |
| Strømforbruk ved 230V AC | 2,33 A |

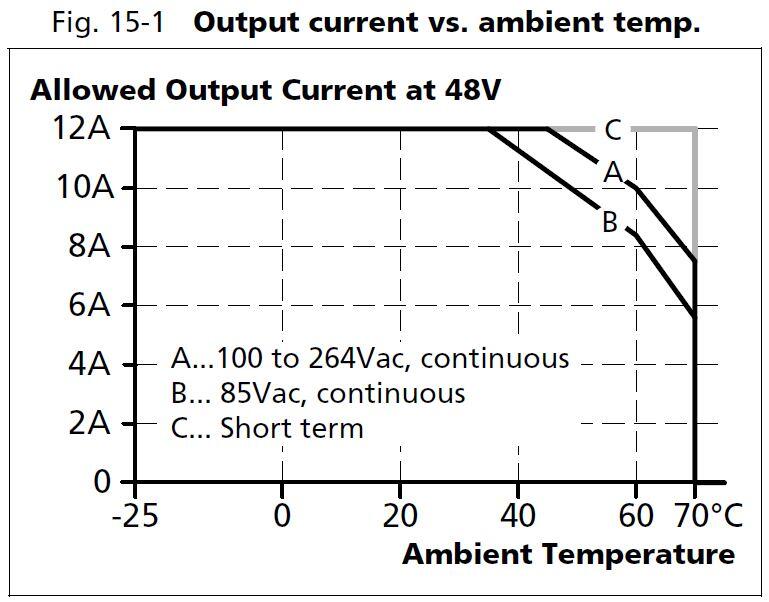

| Strømredusering over +60 til +70 °C | 12 W/°C |
| Temperaturområde uten strømreduksjon fra | -25 °C |
| Temperaturområde uten strømreduksjon til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| DC-OK releutgang | Ja |
Produktbeskrivelse
Dimension C-serien har samme høye kvalitet, driftssikkerhet og teknisk utførelse som Dimension Q, men med noen færre tekniske funksjoner. Strømforsyningen takler innspenning 100-264 V AC, 50 og 60 Hz. For DC innspenning benytt CPS20.481-D1. Kontakt OEM. Standard modellen er godkjendt for EX (ATEX) og IEC ex.
Effektreserve Effektreserve på 20 % gjør det mulig å levere høyere strømmer uten at spenningen synker. Denne funksjonen er meget anvendelig ved høye start strømmer og for å klare tilfeldige strømtopper. Effektreserven kan benyttes kontinuerlig opp til 45 ˚C, og kortere perioder fra 45 ˚C til 60 ˚C. Ved kortslutning gir strømforsyningen en konstant høy strøm, noe som øker sjansen for tripping av sekundære sikringer.
Hiccup PLUSS funksjon Både bonuseffekten og kortslutningseffekten er tidsbegrenset til 4 sekunder for å unngå konstant overlast av strømforsyningen og kablene. Om kortslutningen varer lenger enn 4 sekunder kommer strømforsyningen å fortsette i såkalt ”hickup” mode. Uteffekten reduseres til i stort sett null i ca 2 sekunder, så gjør strømforsyningen ett nytt oppstartsforsøk om 18 sekunder. Er det fortsatt kortslutning gjøres et nytt opphold på 18 sekunder. Om kortslutningen forsvinner starter strømforsyningen automatisk igjen i drift.
Innrusningsstrøm Oppstartstrømmen på CPS20.481 er meget lav, noe som forenkler valg av primærsikring og ufrivillige trippinger av sikringer når flere strømforsyninger kobles på samme kurs.
Som primærsikring anbefales min.10 A B-kar eller 10 A C-kar.
Høy virkningsgrad Virkningsgraden er høy over ett bredt lastområde, noe som medfører minsket effektforbruk og gir lengre levetid uavhengig laststrømen. Et gjennomsnitt på virkningsgraden er 92,8 % med et toppverdi på 93,9 %.
Maks. effekttap ved full last er kun 31,2 W (ved 230 V AC innspenning).
DC-OK rele Enkel diagnostikk via DC-OK kontakten som faller om utspenningen avviker mer en 10 % fra innstillt verdi, en grøn LED indikerer DC-OK. Rød LED indikerer overlast.
Single / Parallell jumper. Strømforsyningene kan kobles i parallell for enkel redundans, eller for økt strømbehov. Strømforsyningen har en lastdelingsfunksjon ved å sette jumperen i stilling parallell mode.
Kontakt OEM for mer informasjon
|
