PULS
Strømforsyning 1-fase 24VDC 5A
Generasjon 2
Puls Dimension C-serie står for kostnadsoptimering uten å kompromisse med kvalitet, driftssikkerhet og funksjon.
CP5.241 er andre generasjon 5 A strømforsyning i C-serien.

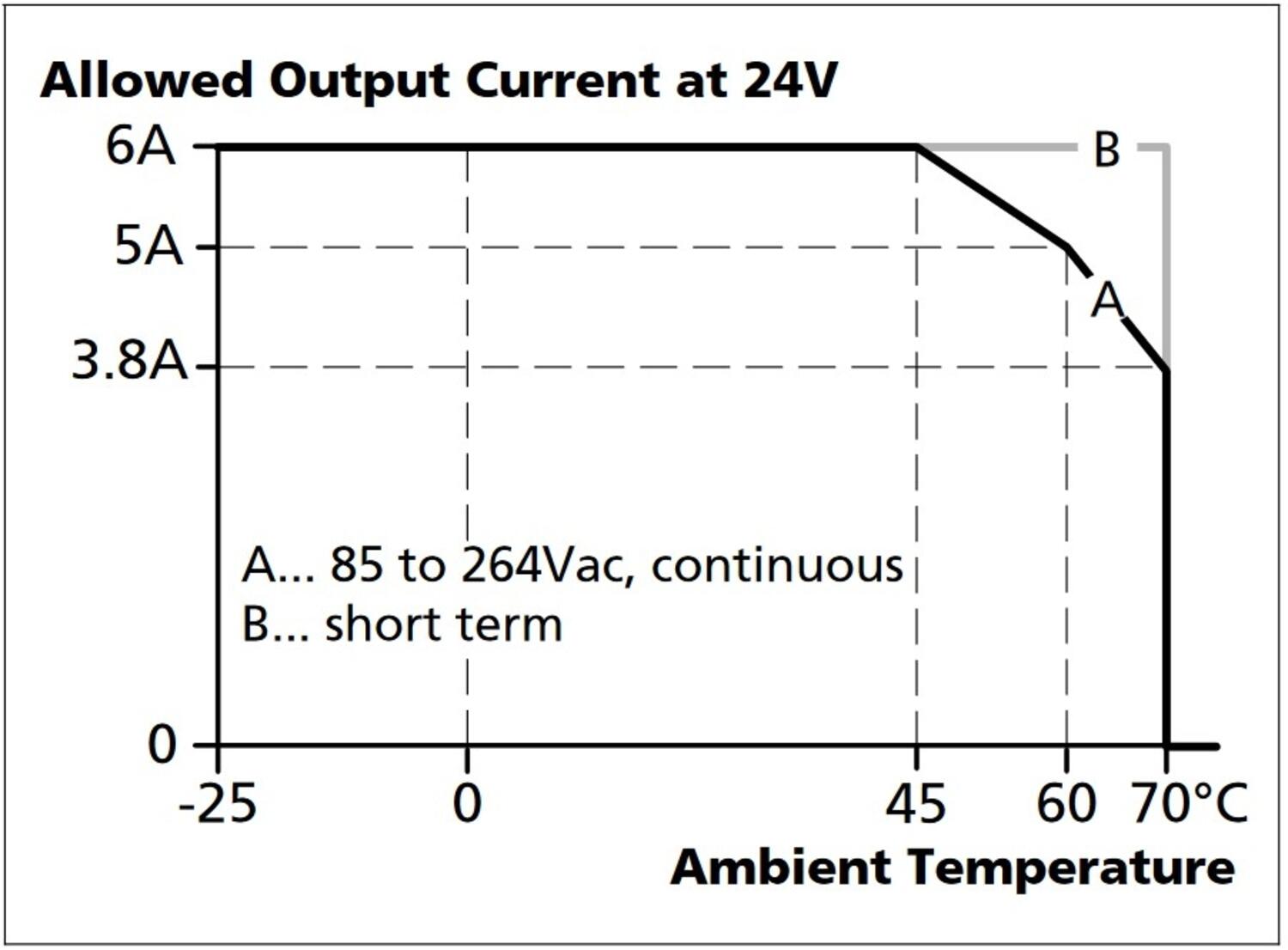

Effektreserve på 20 % gjør det mulig å trekke ut høyere strøm (6 A) uten at spenningen synker. Funksjonen er spesielt anvendelig ved oppstart og for å takle strømtopper i applikasjonen. Effektreserven kan utnyttes kontinuerlig opp til +45 °C og i kortere perioder fra +45 til +60 °C.

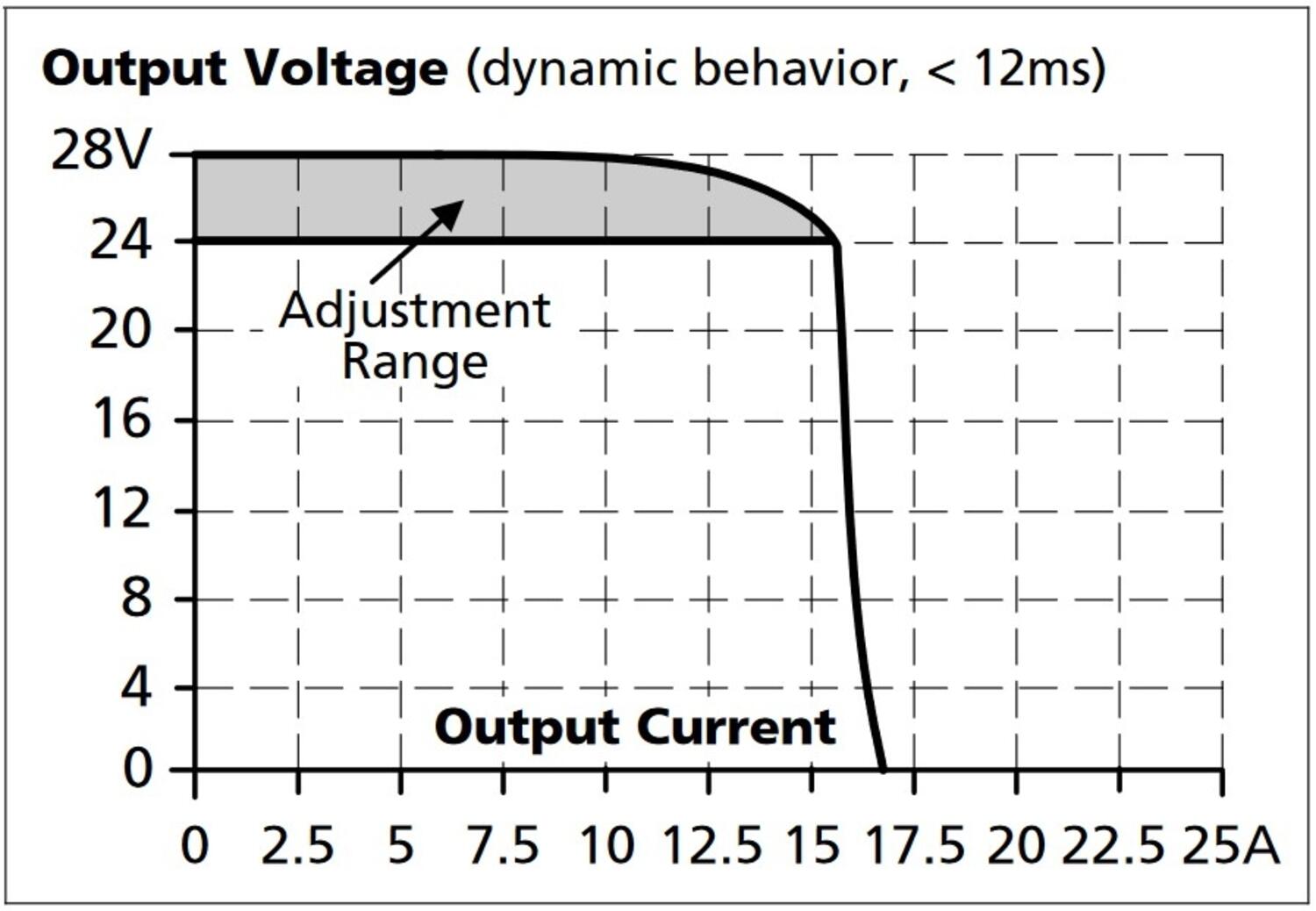

CP5.241 kan gi kortslutningsstrømmer som er 3 x den nomielle strømmen i minst 12 ms, noe som hjelper til med å løse sekundære sikringer og oppnå selektivitet.
Følgende varianter finnes:
CP5.241 Skrutilkoblinger
CP5.241-S1 Kraftige fjærtilkoblinger (som på Q-serien)
CP5.241-S2 Push-In fjærtilkoblinger
CP5.242 Skrutilk. Utvidet DC innspenningsområde (Intern sikring
CP5.241-C1 Skrutilk. Lakkerte kretskort (for vibrasjon,støv,høy luftfuktighet mm)
- 5 A
- 32 mm bredde
- Metallhus
- 20 % effektreserve
- 3 x In i 12 ms
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning AC | 100-240 V |
| Inngangsspenning AC min. | 85 V AC |
| Inngangsspenning AC maks. | 264 V AC |
| Inngangsspenning DC | 110-150 V |
| Inngangsspenning DC min. | 88 V DC |
| Inngangsspenning DC maks. | 180 V DC |
| Innsrusningsstrøm ved 120 V AC. Typisk verdi | 5 A |
| Innsrusningsstrøm ved 230 V AC. Typisk verdi | 6 A |
| Innspenningsområde | Wide-range |
| Effektfaktor ved 120 V AC, full last. Typisk verdi | 0,98 |
| Effektfaktor ved 230 V AC, full last. Typisk verdi | 0,91 |
| Antall faser | 1 |
Utgangsdata |
|
| Utgangsspenning | 24 V DC |
| Utgangsspenning min. | 24 V DC |
| Utgangsspenning maks. | 28 V DC |
| Utgangsstrøm | 5 A |
| Effekt | 120 W |
Virkningsgrad/Levetid/MTBF |
|

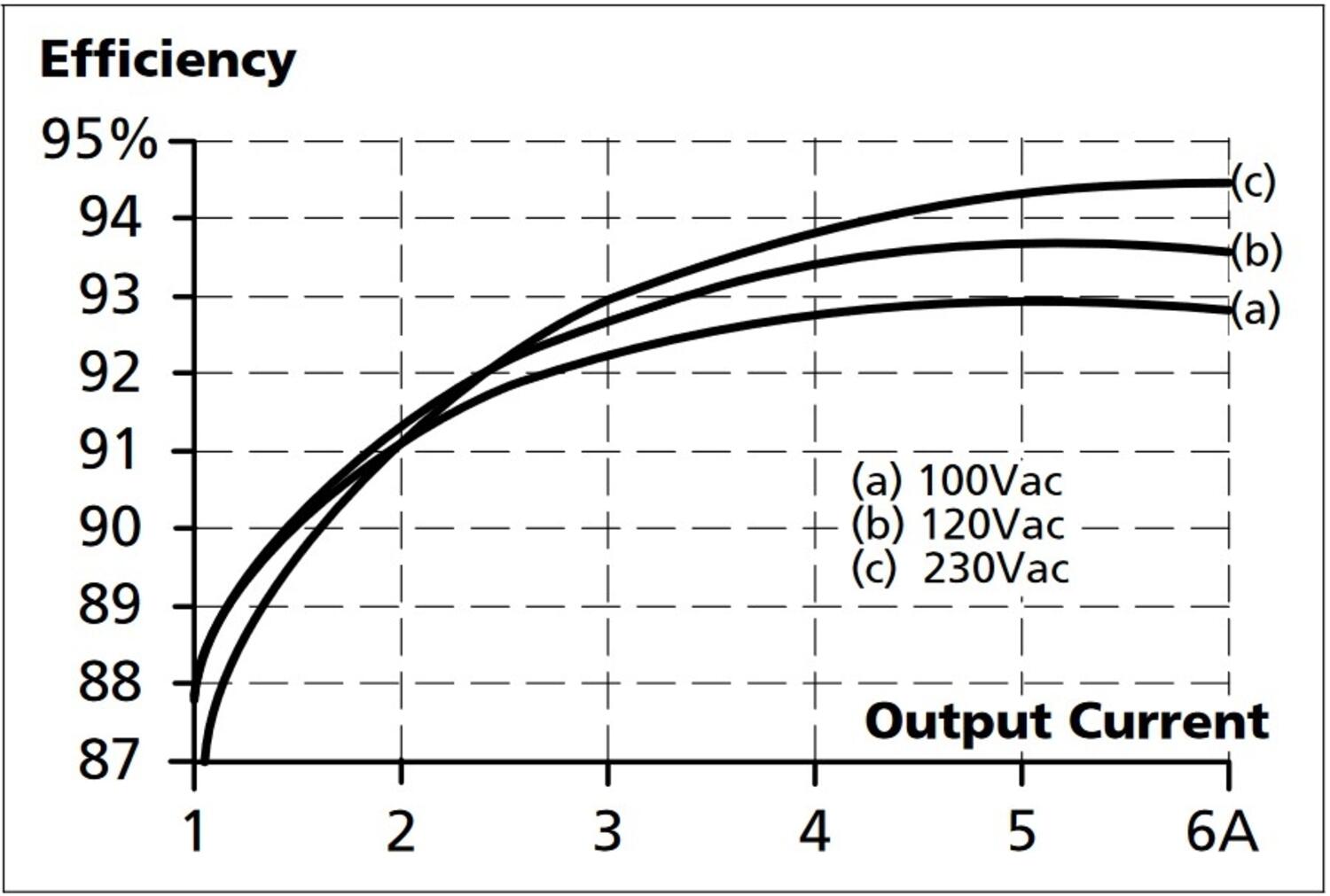

| Virkningsgrad ved 120 V AC, full last. Typisk verdi | 93,6 % |
| Virkningsgrad ved 230 V AC. Gjennomsnittsverdi | 92 % |
| Virkningsgrad ved 230 V AC, full last. Typisk verdi | 94,3 % |
| Livslengde ved 120 V AC, full last og +40 °C | 143000 h |
| Livslengde ved 230 V AC, full last og +40 °C | 166000 h |
| MTBF (IEC 61709) 230 V AC, Maks. last, +40 °C | 876000 h |
Mål |
|
| Bredde | 32 mm |
| Høyde | 124 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 102 mm |
| Vekt | 0,44 kg |
Øvrige data |
|
| Effektreserve | 6 A (144 W) Kontinuerlig under +45 °C |
| Godkjenninger | ATEX, CE, cULus, IECEx, IEC 62368-1:2018 |
| Holdetid ved 120 V AC, full last. Typisk verdi | 35 ms |
| Holdetid ved 230 V AC, full last. Typisk verdi | 35 ms |
| IP-klasse | IP20 |
| Tilkoblingstype | Skrue |
| Materiale kapsling | Aluminium |
| Nettfrekvens | 50-60 ±6 % |
| Parallellkobling for økt strøm | Ja |
| Primærsikring | Min. 6 A (B-kar) eller 6 A (C-kar). |
| Rippel maks. | 50 mV pp |
| Serie | Dimension C |
| Strømforbruk ved 120V AC | 1,09 A |
| Strømforbruk ved 230V AC | 0,6 A |
| Strømredusering over +60 til +70 °C | 3 W/°C |
| Temperaturområde uten strømreduksjon fra | -25 °C |
| Temperaturområde uten strømreduksjon til | 60 °C |
| Type strømforsyning | AC-DC |
| Aktivt transientfilter | Ja |
| Conformal coated | Nei |
| DC-OK releutgang | Ja |
Produktbeskrivelse
Puls Dimension C-serie står for kostnadsoptimering uten å kompromisse med kvalitet, driftssikkerhet og funksjon.
CP5.241 er andre generasjon 5 A strømforsyning i C-serien.
Effektreserve på 20 % gjør det mulig å trekke ut høyere strøm (6 A) uten at spenningen synker. Funksjonen er spesielt anvendelig ved oppstart og for å takle strømtopper i applikasjonen. Effektreserven kan utnyttes kontinuerlig opp til +45 °C og i kortere perioder fra +45 til +60 °C.
CP5.241 kan gi kortslutningsstrømmer som er 3 x den nomielle strømmen i minst 12 ms, noe som hjelper til med å løse sekundære sikringer og oppnå selektivitet.
Følgende varianter finnes:
CP5.241 Skrutilkoblinger
CP5.241-S1 Kraftige fjærtilkoblinger (som på Q-serien)
CP5.241-S2 Push-In fjærtilkoblinger
CP5.242 Skrutilk. Utvidet DC innspenningsområde (Intern sikring
CP5.241-C1 Skrutilk. Lakkerte kretskort (for vibrasjon,støv,høy luftfuktighet mm)
