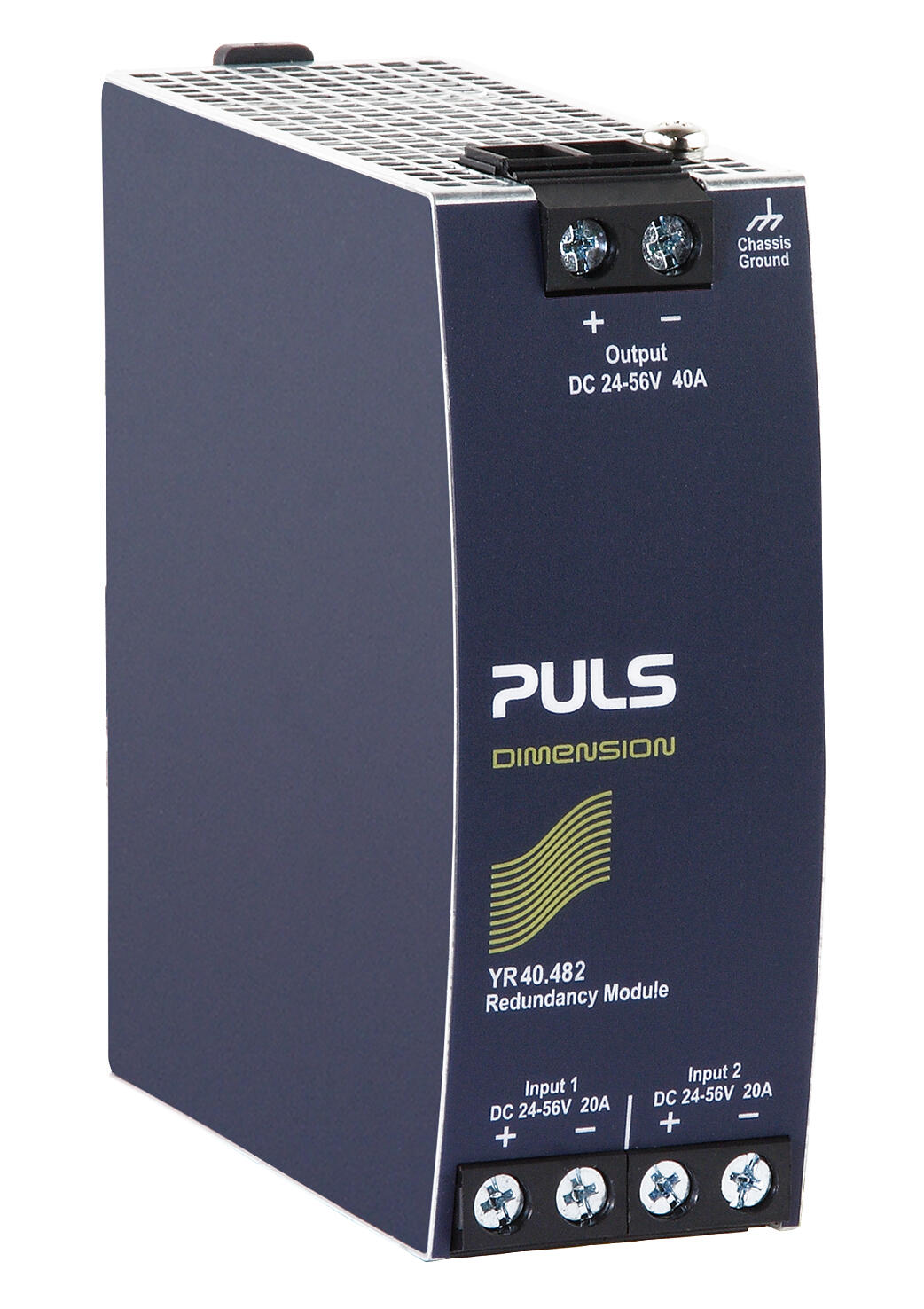

PULS
Redundansmodul Dimension
YR40.482
YR40.482 er tatt frem for å skape et redundant 48 V DC system.
Redundantmodulen benyttes sammen med Dimensions strømforsyninger til å dekke 24-48 volts matingen. Redundantmodulen har MOSFET transistorer istedet for dioder, noe som gir lavere varmeutvikling og spenningsfall. Takker være MOSFET teknikken er modulene meget små.

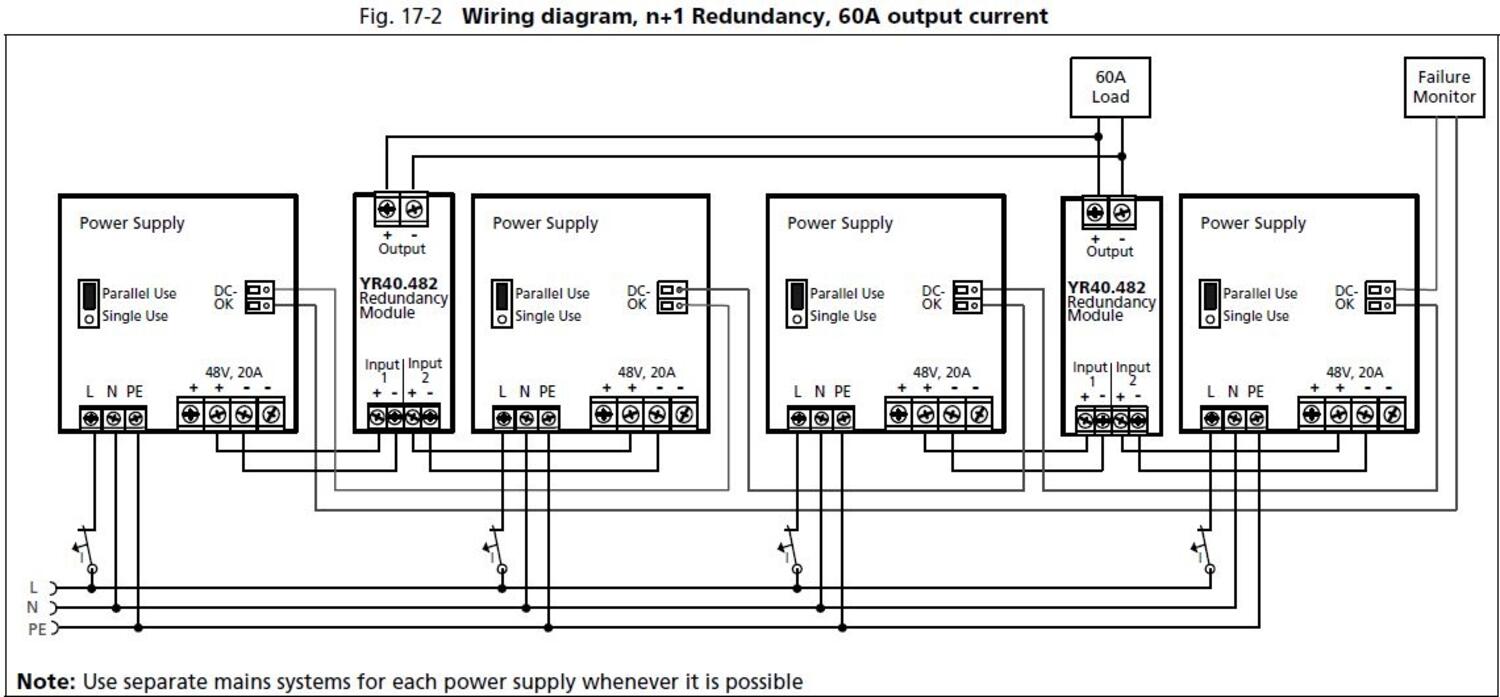

Redundantmodulene har 2 separate innganger som hver for seg kan belastes med halve utgangsstrømmen. (eks. 40 A takler opp til 20 A pr. inngang). I tilfelle feil på sekundærsiden på strømforsyning ”1” vil dioden forhindre at strømforsyning ”2” kortsluttes. Man får dermed et sikkert system mot interne feil på strømforsyningene, noe som er særlig nyttig i prosesser der driftstans er kostbart.
I tillegg er modulen også EX og IEC Ex godkjent for sone 2.
YR40.482 har maks. inngangsstrøm 2x20 A (2x32,5 A i 5 sek), og er egnet for alle strømfosyninger.
Den er kun 46 mm bred. Den omfattende godkjenningspakken gjør den egnet til nesten alle bruksområder.
- 2 x 20 A
- 46 mm bredde
- MOSFET transistorer
- EX / IEC Ex godkjent
- For 48 V DC systemer
Valgt variant
Diode modul/redundantmodul 2x0-20A MOSFET (ATEX) for 48 V DC systemer
Art.nr.
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning DC | 24-56 V |
| Inngangsspenning DC min. | 20,4 V DC |
| Inngangsspenning DC maks. | 64,4 V DC |
| Inngangsstrøm per kanal maks. | 20 A |
| Inngangsstrøm ved kontinuerlig overlast eller kortslutning maks | 2x32,5 A |
Utgangsdata |
|
| Utgangsspenning | 48 V DC |
| Utgangsstrøm | 40 A |
| Utgangsstrøm maks. | 45 A |
Virkningsgrad/Levetid/MTBF |
|
| Levetid | 222000 h @ 2x 20 A, 48 V DC, 40 °C |
| MTBF (IEC 61709) | 4098000 h @ 2x 20 A, 48 V DC, 40 °C |
Mål |
|
| Bredde | 46 mm |
| Høyde | 124 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 127 mm |
| Vekt | 0,36 kg |
Øvrige data |
|
| Godkjenninger | ABS, ATEX, CB, CE, CSA, CSA US, GL, IECEx, UL |
| IP-klasse | IP20 |
| Materiale kapsling | Aluminium |
| Serie | Dimension Y |
| Spenningsfall over halvlederen | 120 mV |

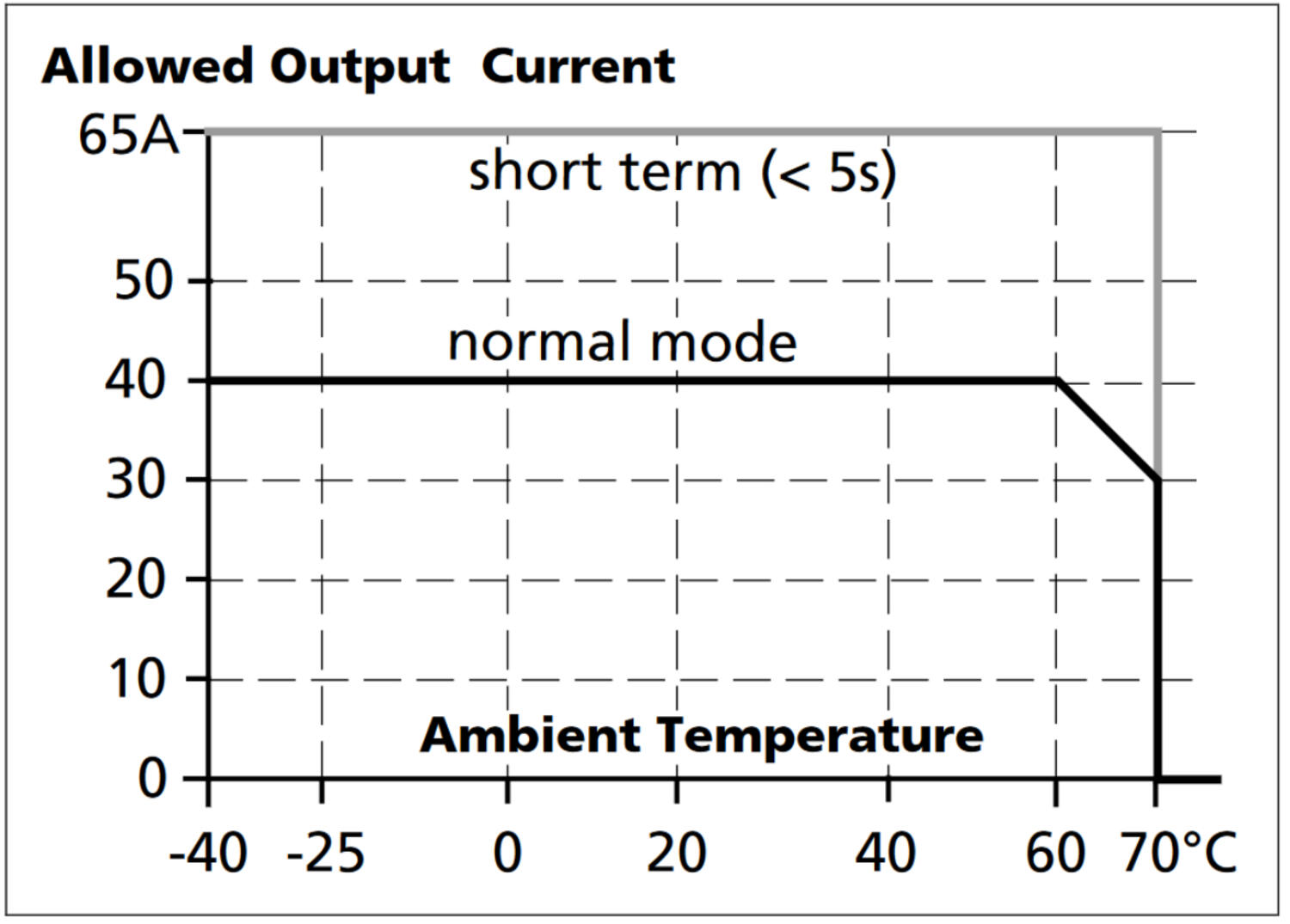

| Temperaturområde uten strømreduksjon fra | -40 °C |
| Temperaturområde uten strømreduksjon til | 70 °C |
| Type strømforsyning | Redundansmoduler |
Produktbeskrivelse
YR40.482 er tatt frem for å skape et redundant 48 V DC system.
Redundantmodulen benyttes sammen med Dimensions strømforsyninger til å dekke 24-48 volts matingen. Redundantmodulen har MOSFET transistorer istedet for dioder, noe som gir lavere varmeutvikling og spenningsfall. Takker være MOSFET teknikken er modulene meget små.
Redundantmodulene har 2 separate innganger som hver for seg kan belastes med halve utgangsstrømmen. (eks. 40 A takler opp til 20 A pr. inngang). I tilfelle feil på sekundærsiden på strømforsyning ”1” vil dioden forhindre at strømforsyning ”2” kortsluttes. Man får dermed et sikkert system mot interne feil på strømforsyningene, noe som er særlig nyttig i prosesser der driftstans er kostbart.
I tillegg er modulen også EX og IEC Ex godkjent for sone 2.
YR40.482 har maks. inngangsstrøm 2x20 A (2x32,5 A i 5 sek), og er egnet for alle strømfosyninger.
Den er kun 46 mm bred. Den omfattende godkjenningspakken gjør den egnet til nesten alle bruksområder.
