PULS
DC-UPS
ATEX sone 2 godkjent
UB10.245 er anvendelig å benytte i applikasjoner der det finnes behov for UPS både på 24 V DC og 12 V DC. Eksempel for overvåkning av ubemannede applikasjoner der 24 V DC forsyner automasjonsutstyr og 12 V DC driver modem eller radiotransmittere for alarmsending til service personell. Fordelen med dette er at man behøver kun en DC-UPS. Når DC-UPS`en forsynes av strømforsyningen er maks. strømmen for 24 V DC 12,3 A og 12 V DC 5 A. I UPS funksjon er maks. strømmen for 24 V DC 7 A og 12 V DC 5 A. Er belastningen mindre på 12 V DC kan man belaste 24 V utgangen mer, opp til 10 A.

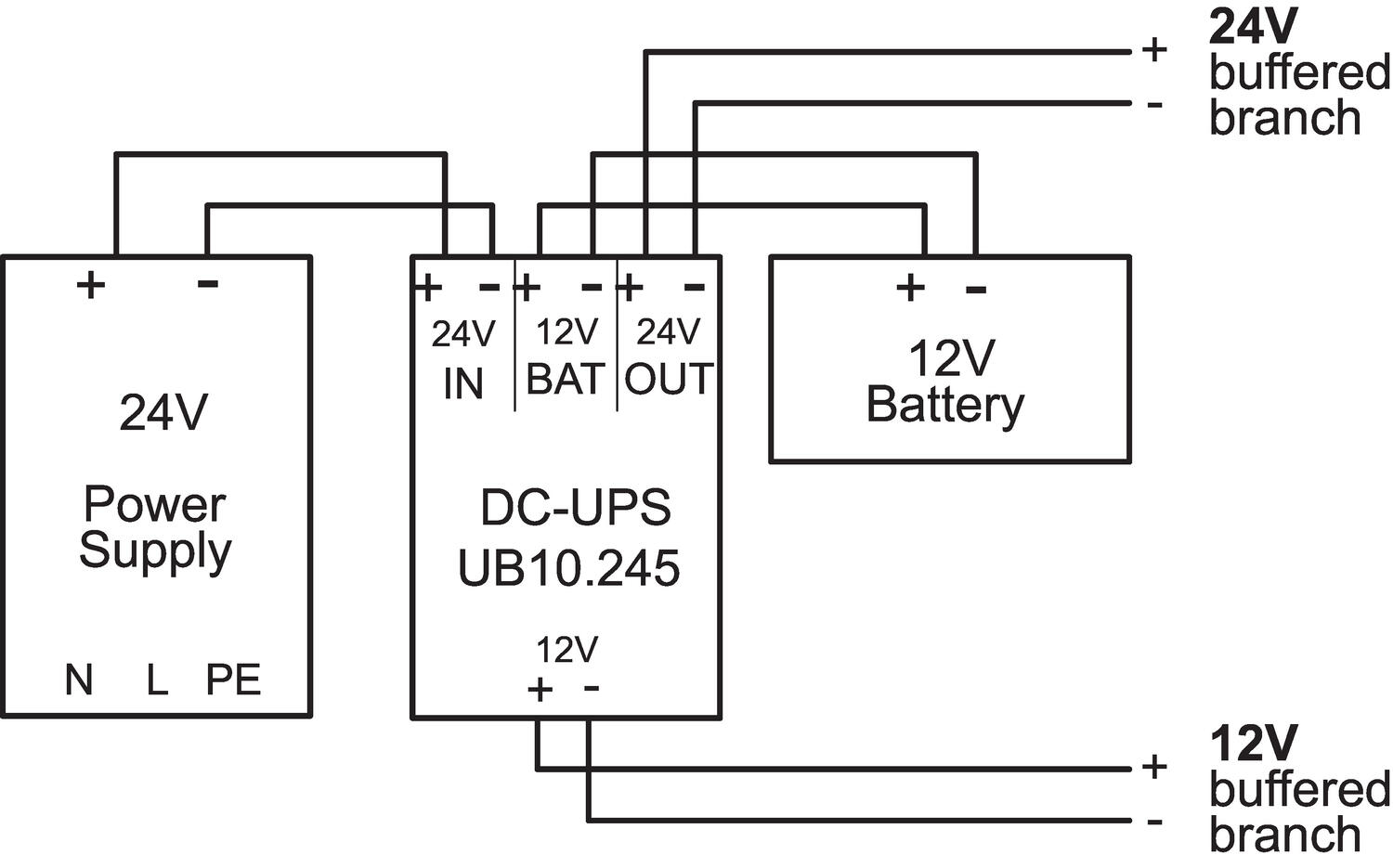

Et DC-UPS system består av en kontrollenhet , et batteri og en strømforsyning med tilpasset effekt for applikasjonen. Ved er spenningsavbrudd kobles batteriet automatisk inn og forsyner lasten. Kontrollenheten krever kun 1 stk 12 V DC batteri som transformerer opp batterispenningen til 22,3 V DC. Man behøver ikke ”matche” 2 stk batterier med hverandre, og utspenningen følger ikke batteriets utladingskurve men er konstant 22,3 V DC. Batterikapasiteten nyttes 100 % sammenlignet med 2 seriekoblede batterier der et av batteriene ikke blir fulladet.
To releutganger indikerer status; DC-UPS ready (batterikapasiteten > 85 %) og DC-UPS aktiv (buffer funksjon). Kontrollenheten tester batteriets tilstand i sykler, når det er på tide å bytte batteri aktiveres en releutgang, (replace battery). I fronten velger man den optimal sluttladingsspenningen i forhold til omgivelsestemperaturen Tre ulike alternativer finnes, 10, 25 og 40 ˚C. Buffertiden kan stilles i ulike tidsområder for å spare batterikapasiteten.
Ved valg av konstant utlading kommer utspenningen til å være aktiv til batteriet når punktet for dyputlading og kontrollenheten kobler da ut batteriet. Ved feil på batterisikringen faller DC-UPS ready utgangen og en rød LED lyser på kontrollenheten. Utgangen er strømbegrenset og slår seg av selv ca 5 sekunder etter en kortslutning for å spare batteriet og man unngår samtidig å løse ut batterisikringen. (ved kortslutning i buffer funksjon gir DC-UPS`en ca 20 A noe som hjelper til å trippe eventuelle sekundærsikringer). Overvåking av batterisikringen samt strømbegrensningen ved kortslutning gir økt sikkerhet og garanti for at DC-UPS`en fungerer etter en kortslutning.
Det er ingen galvanisk isolasjon mellom 24 V DC inngang og utgang eller mellom 24 V og 12 V. Isolasjon mellom nettet og utgangen ligger i strømforsyningen.
EX godkjent for sone 2. Som standard er den blitt ATEX og IEC EX godkjent uten ytterligere behandlig eller endring av tekniske data eller artikkelnummer.

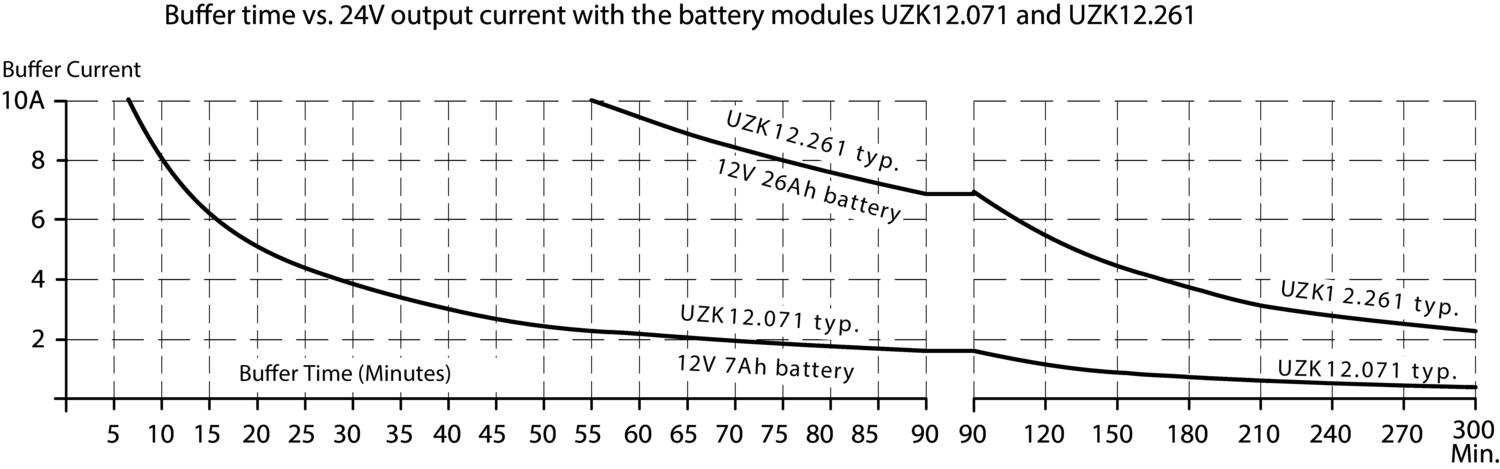

- 12 og 24 V DC backup
- 2 A backup i 5 t
- 5 A backup i 2 t
- 10 A backup i 55 min
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Inngangsspenning fra strømforsyning | 24 V DC |
| Inngangsspenning fra batteri | 12 V DC |
| Inngangsspenning for innkobling av batteri | 22,8 V DC |
| Inngansstrøm ved lading | 1,2 A |
Utgangsdata |
|
| Utgangsspenning min. | 12 V DC |
| Utgangsspenning maks. | 24 V DC |
| Utgangsstrøm ved 12V DC | 5 A |
| Utgangsstrøm ved 24V DC | 10 A |
| Utgangsspenning ved batteridrift | 22,25 |
| Utgangsspenning normal drift | 24 V DC |
| Utgangsspenning ved bufring | 22,25 V DC |
| Utgangsstrøm ved batteridrift maks. | 10 A (15 A @ 5 s) |
| Utgangsstrøm ved normal drift maks. | 15 A |
Virkningsgrad/Levetid/MTBF |
|
| Virkningsgrad | 97,5 % |
| Levetid | 114 000 h @ 10 A, 40 °C |
| MTBF (IEC 61709) | 788 000 h @ 10 A, 40 °C |
Mål |
|
|---|---|

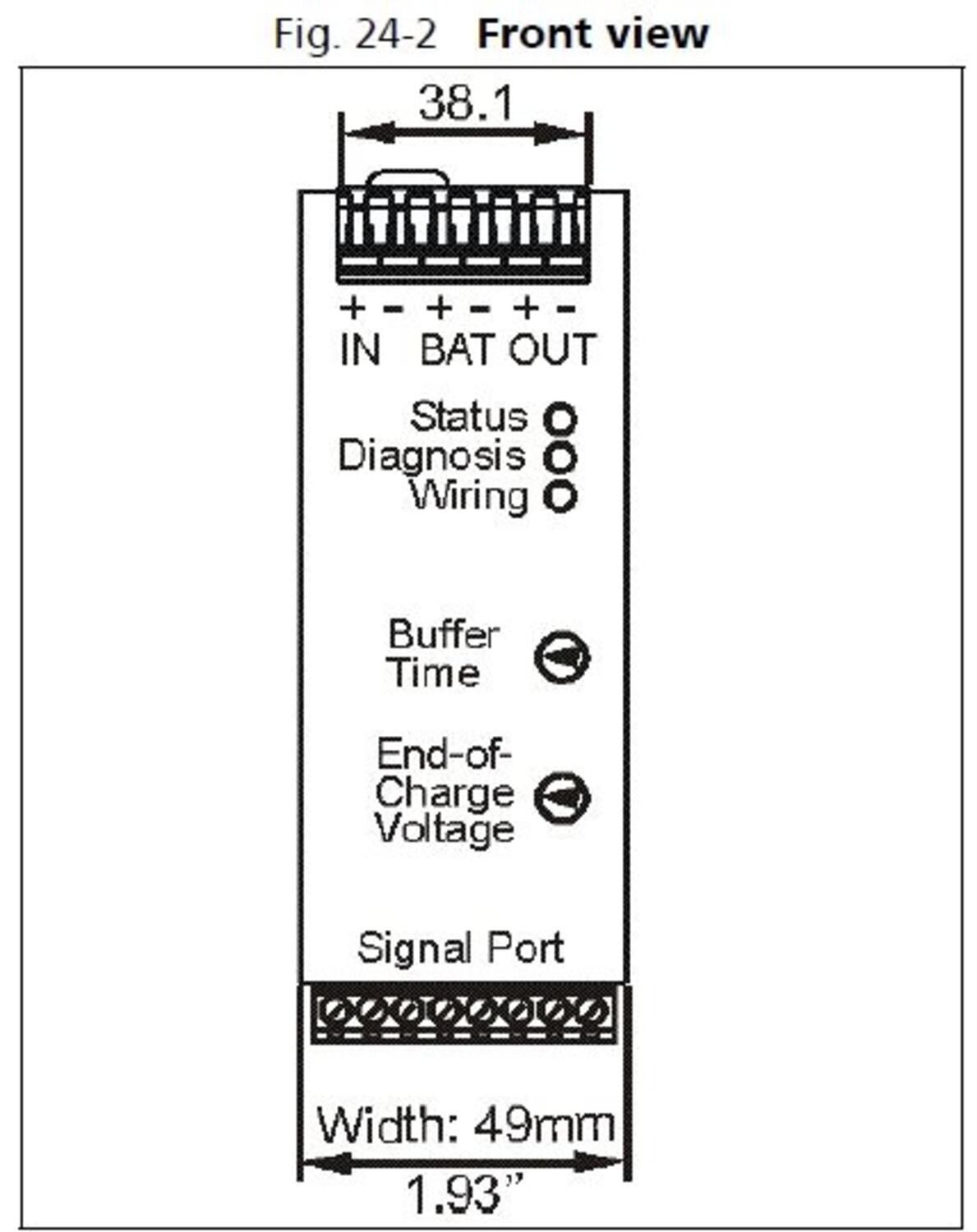

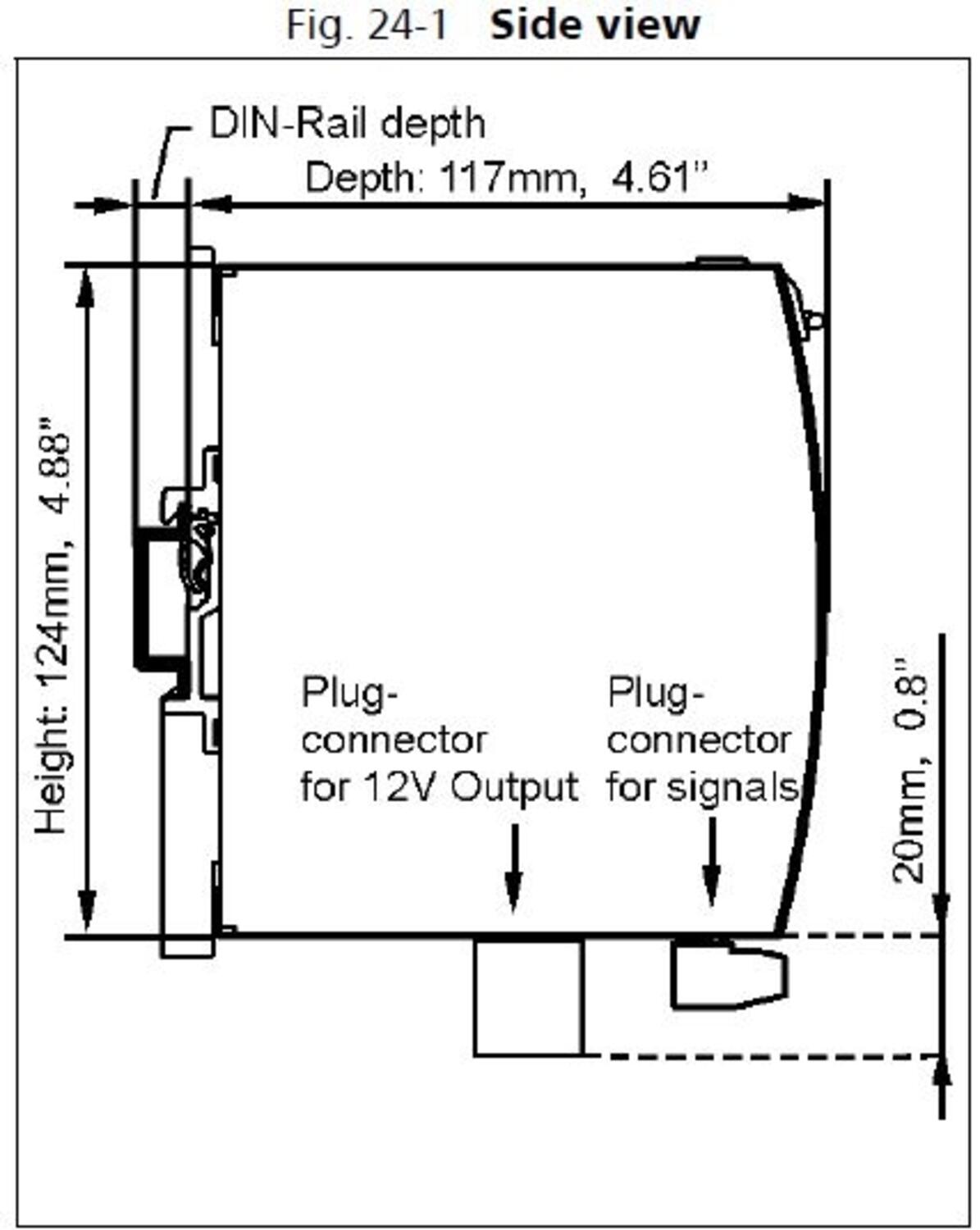

| Bredde | 49 mm |
| Høyde | 124 mm |
| Dybde | 117 mm |
| Vekt | 0,65 kg |
Øvrige data |
|
| Godkjenninger | CB, CE, CSA, CSA US, EX, IECEx, UL |
| IP-klasse | IP20 |
| Ladestrøm til batteri. Typisk verdi | 1,5 A |
| Materiale kapsling | Aluminium |
| Rippel maks. | 20 mV pp |
| Spenningsnivå for innkobling av batteri | 22,3 V DC |
| Strømredusering over +60 til +70 °C | 5 W/°C |
| Temperaturområde uten strømreduksjon fra | -25 °C |
| Temperaturområde uten strømreduksjon til | 50 °C |
| Tillatte batteristørrelser | 3,9-40 Ah |
| Type strømforsyning | DC-UPS |
Produktbeskrivelse
UB10.245 er anvendelig å benytte i applikasjoner der det finnes behov for UPS både på 24 V DC og 12 V DC. Eksempel for overvåkning av ubemannede applikasjoner der 24 V DC forsyner automasjonsutstyr og 12 V DC driver modem eller radiotransmittere for alarmsending til service personell. Fordelen med dette er at man behøver kun en DC-UPS. Når DC-UPS`en forsynes av strømforsyningen er maks. strømmen for 24 V DC 12,3 A og 12 V DC 5 A. I UPS funksjon er maks. strømmen for 24 V DC 7 A og 12 V DC 5 A. Er belastningen mindre på 12 V DC kan man belaste 24 V utgangen mer, opp til 10 A.
Et DC-UPS system består av en kontrollenhet , et batteri og en strømforsyning med tilpasset effekt for applikasjonen. Ved er spenningsavbrudd kobles batteriet automatisk inn og forsyner lasten. Kontrollenheten krever kun 1 stk 12 V DC batteri som transformerer opp batterispenningen til 22,3 V DC. Man behøver ikke ”matche” 2 stk batterier med hverandre, og utspenningen følger ikke batteriets utladingskurve men er konstant 22,3 V DC. Batterikapasiteten nyttes 100 % sammenlignet med 2 seriekoblede batterier der et av batteriene ikke blir fulladet.
To releutganger indikerer status; DC-UPS ready (batterikapasiteten > 85 %) og DC-UPS aktiv (buffer funksjon). Kontrollenheten tester batteriets tilstand i sykler, når det er på tide å bytte batteri aktiveres en releutgang, (replace battery). I fronten velger man den optimal sluttladingsspenningen i forhold til omgivelsestemperaturen Tre ulike alternativer finnes, 10, 25 og 40 ˚C. Buffertiden kan stilles i ulike tidsområder for å spare batterikapasiteten.
Ved valg av konstant utlading kommer utspenningen til å være aktiv til batteriet når punktet for dyputlading og kontrollenheten kobler da ut batteriet. Ved feil på batterisikringen faller DC-UPS ready utgangen og en rød LED lyser på kontrollenheten. Utgangen er strømbegrenset og slår seg av selv ca 5 sekunder etter en kortslutning for å spare batteriet og man unngår samtidig å løse ut batterisikringen. (ved kortslutning i buffer funksjon gir DC-UPS`en ca 20 A noe som hjelper til å trippe eventuelle sekundærsikringer). Overvåking av batterisikringen samt strømbegrensningen ved kortslutning gir økt sikkerhet og garanti for at DC-UPS`en fungerer etter en kortslutning.
Det er ingen galvanisk isolasjon mellom 24 V DC inngang og utgang eller mellom 24 V og 12 V. Isolasjon mellom nettet og utgangen ligger i strømforsyningen.
EX godkjent for sone 2. Som standard er den blitt ATEX og IEC EX godkjent uten ytterligere behandlig eller endring av tekniske data eller artikkelnummer.
