LÜTZE
Tilbehør elektronisk sikring
Her finner du tilbehør til Lutzes elektroniske sikringer.
Forslag/eksempel på 16 sikringer i en gruppe
Da behøver man:
16 x 716401 eller 716409 (sikringer) (kan blandes)

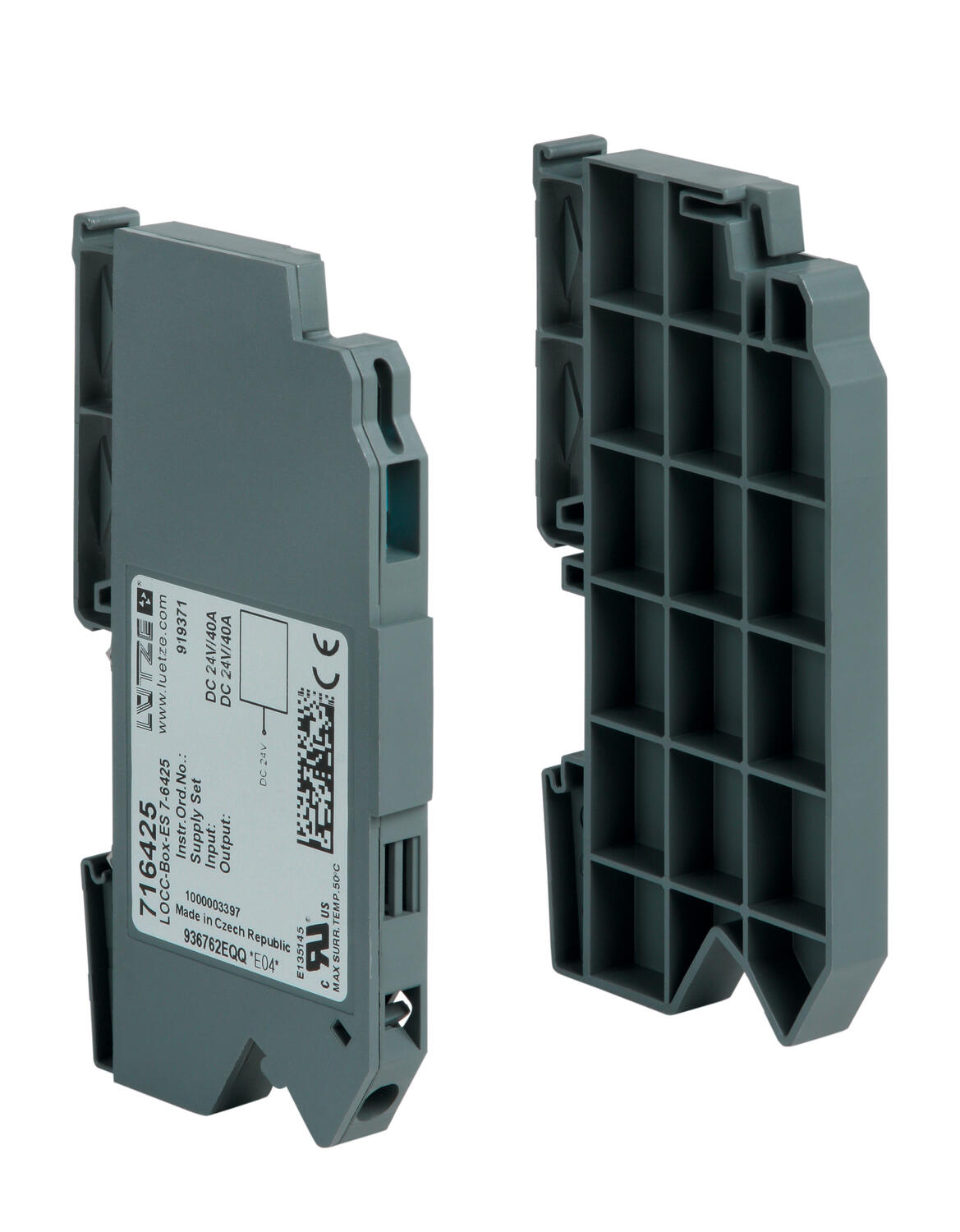

2 x 716425 (distribusjonsklemme, høyre venstre endeplate til + og -)
1 x 16440624 (1 meter kappbar kobberskinne for distribusjonsklemme. holder til flere anlegg)

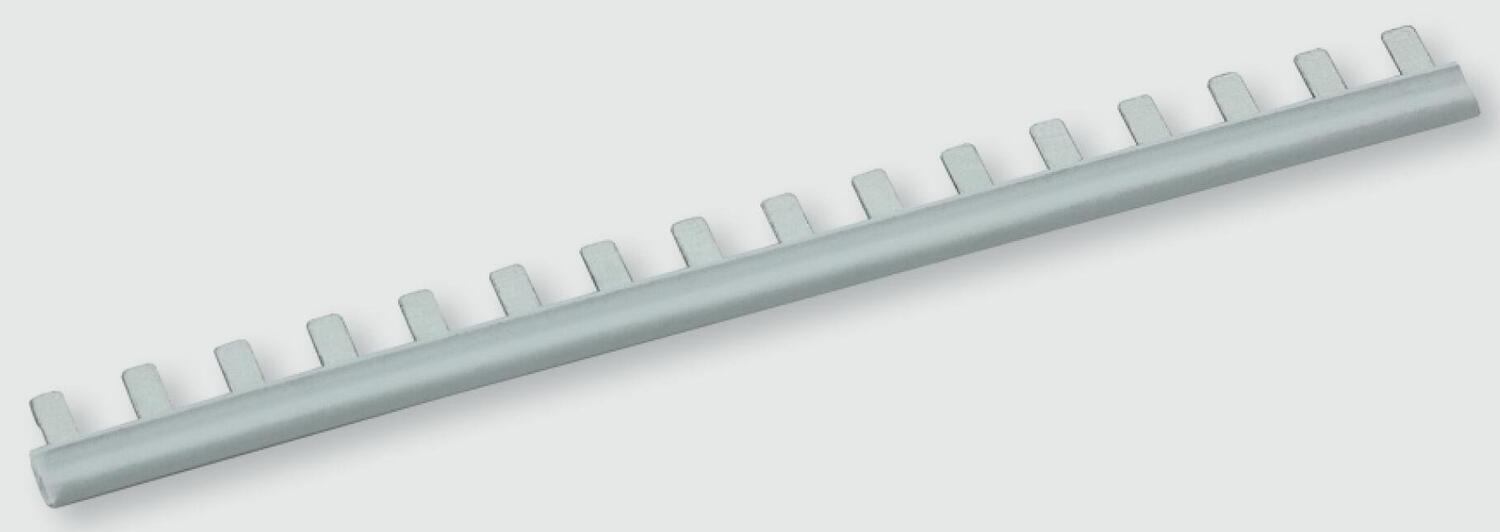

2 x 716438 (16 polt klippbar hvit lask for felles minus og event. alarmutgang)

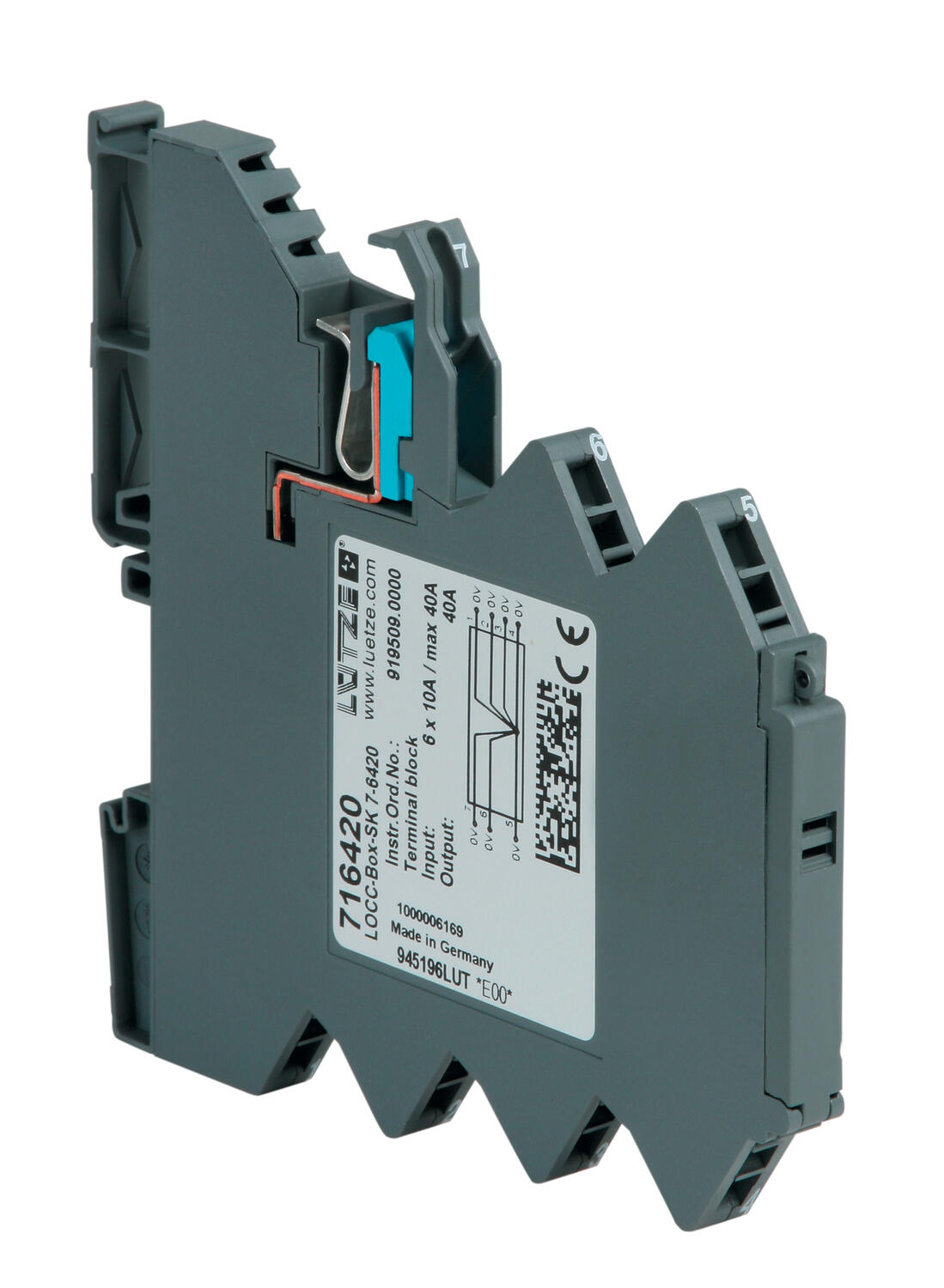

3 x 716420 (Minus klemme, 6 tilkobligner pr klemme)
Smart distribusjon av kraften Hver sikring kan mates direkte. Om flere sikringer monters sammen ved siden av hverandre er Lutze`s distribusjonssystem et bra valg. | |
Dette behøves for ett komplett system: - 1 m kobberskinne (16440624) som kappes i ønsket lengde - 1 stk distribusjonsklemme (eks. 716425 eller 716447). Består av distribusjonsklemme venstre side og endeplate høyre side - Lasker for minus og event. alarmutgang - Ønsket antall sikringer |

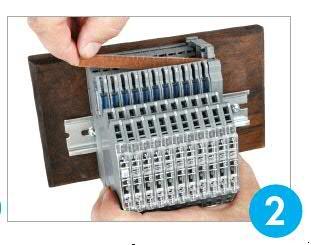

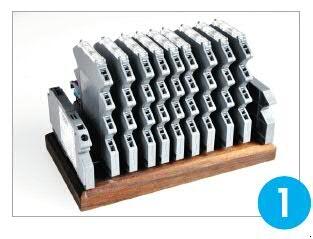

Montering av kobberskinnen: - Monter sammen sikringene og kapp kobberskinnen (skinnens lengde skal være 18 mm + 8,1 mm x antall sikringer) - Monter skinnen og høyre endeplate
|

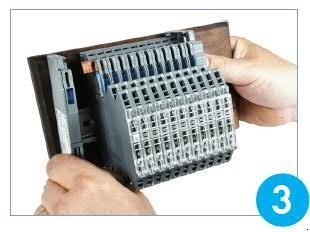

Montering av distribusjonsklemmen: - Skyv distribusjonsklemmen inn fra siden |
Sikringene tilkobles skinnen: - Hver sikring har et kontakt punkt som må tilkobles kobberskinen. Et spor man skyver over for å tydelig se hvem sikring som er galvanisk skilt eller ikke |

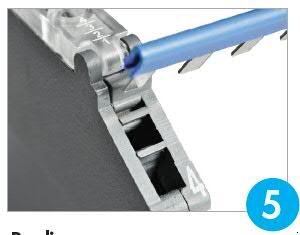

Laskeskinner : - Monter laskeskinner (16-polt klippbar) i sporet for felles minus event. alarmutgang | Så er det klart for drift! |

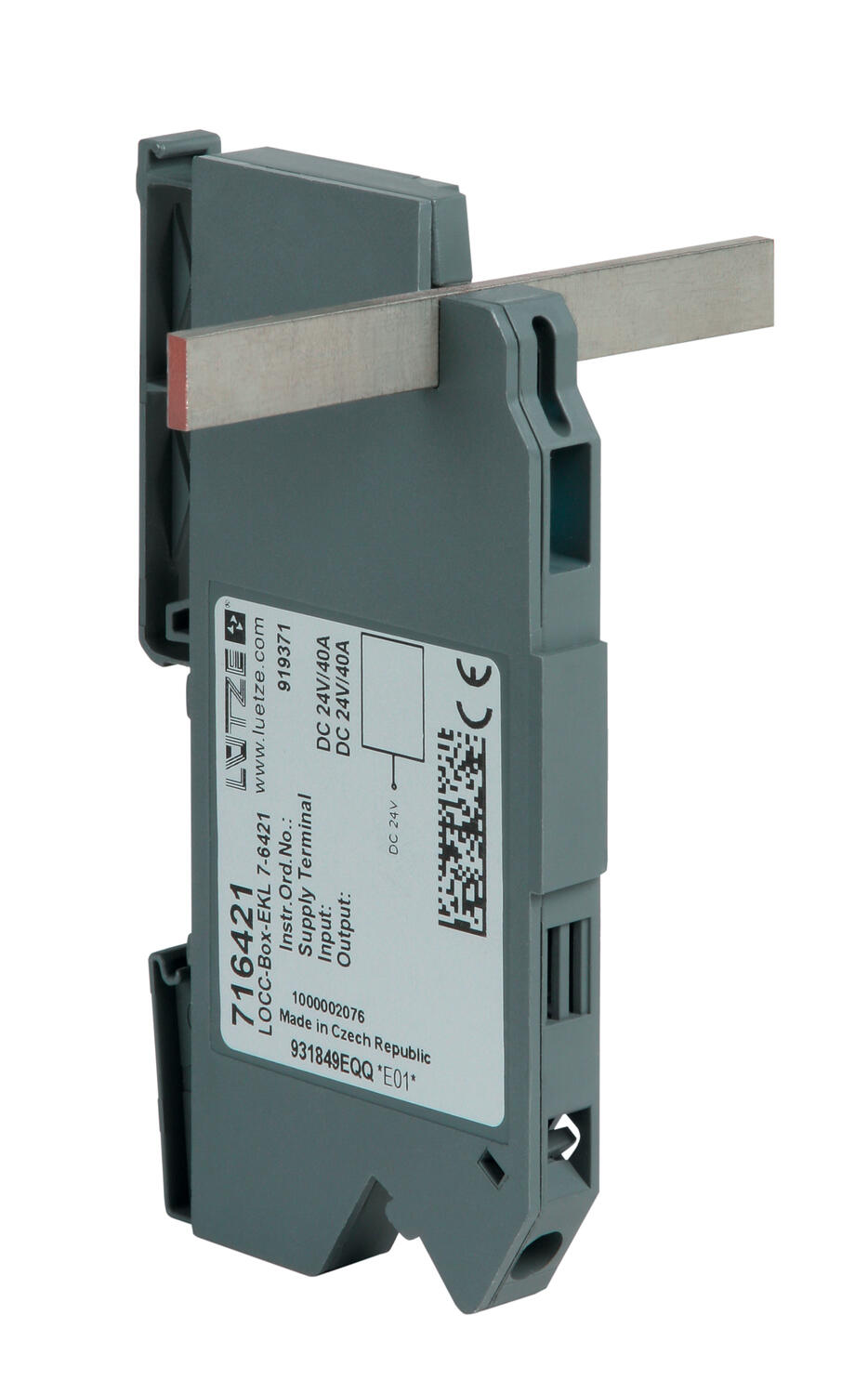

- Distribusjon/kraftklemme
- Kobberskinne 10x3 mm

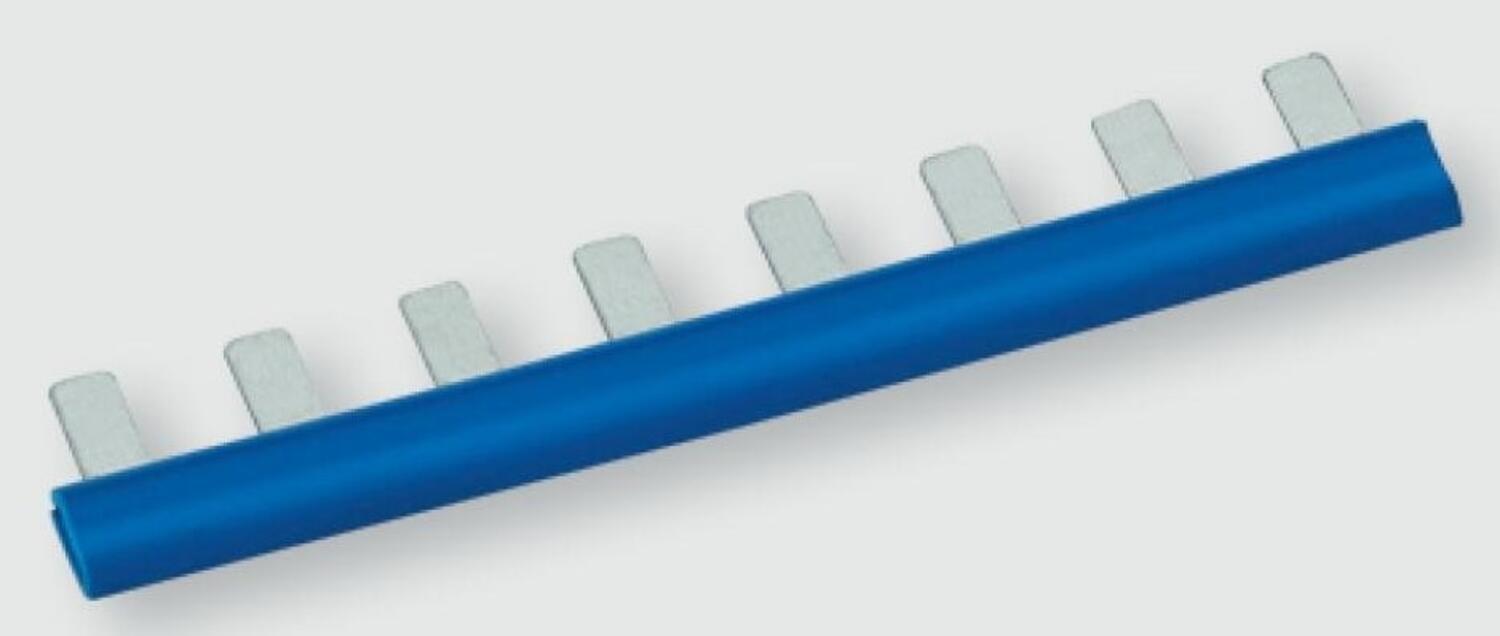

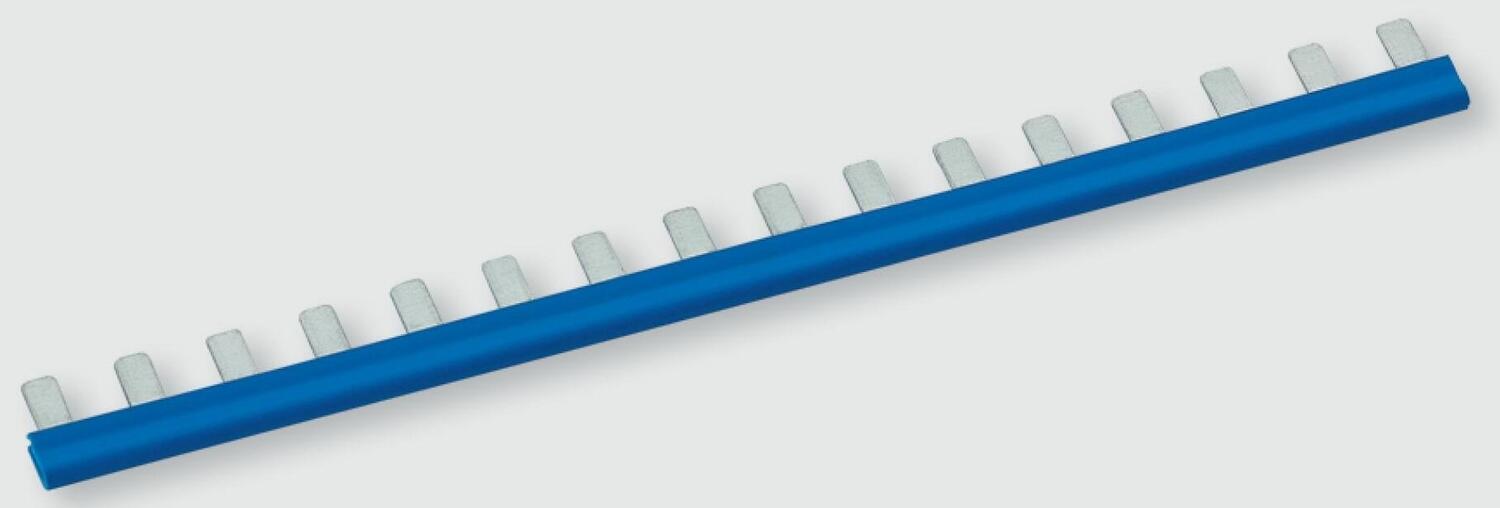

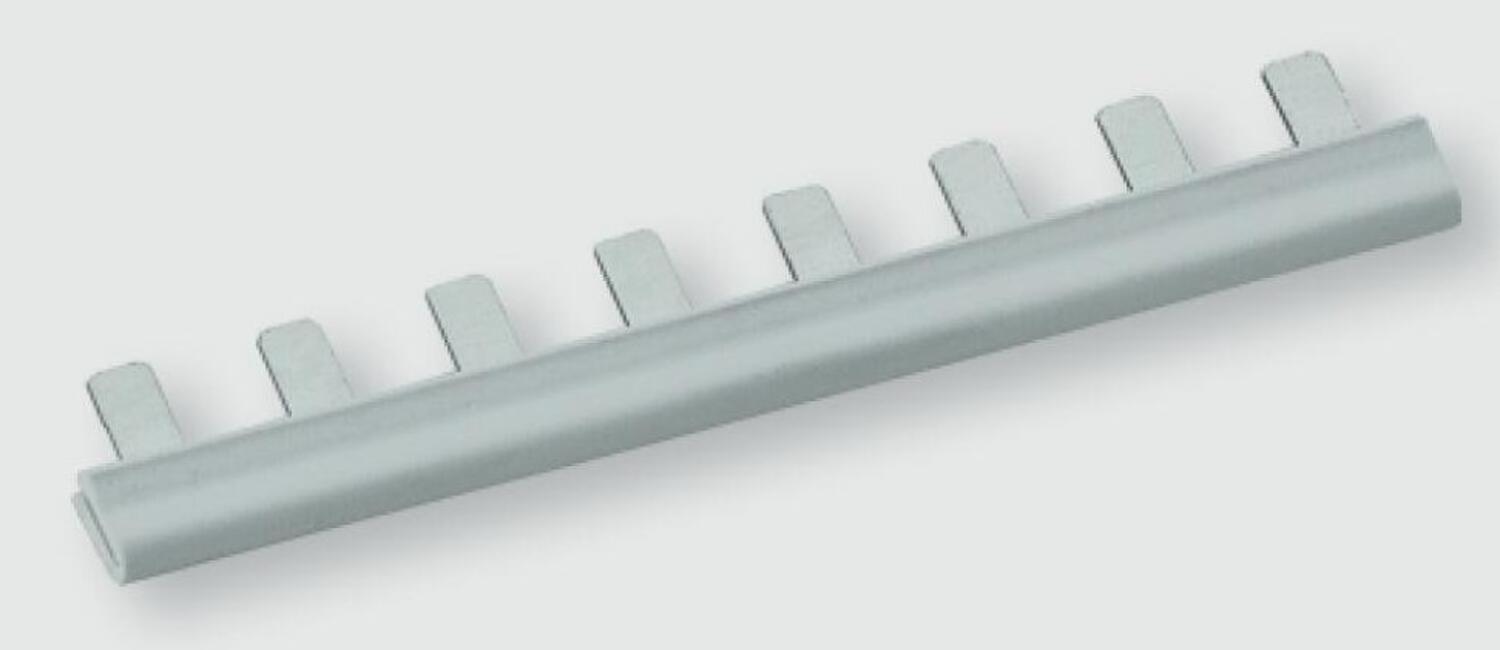

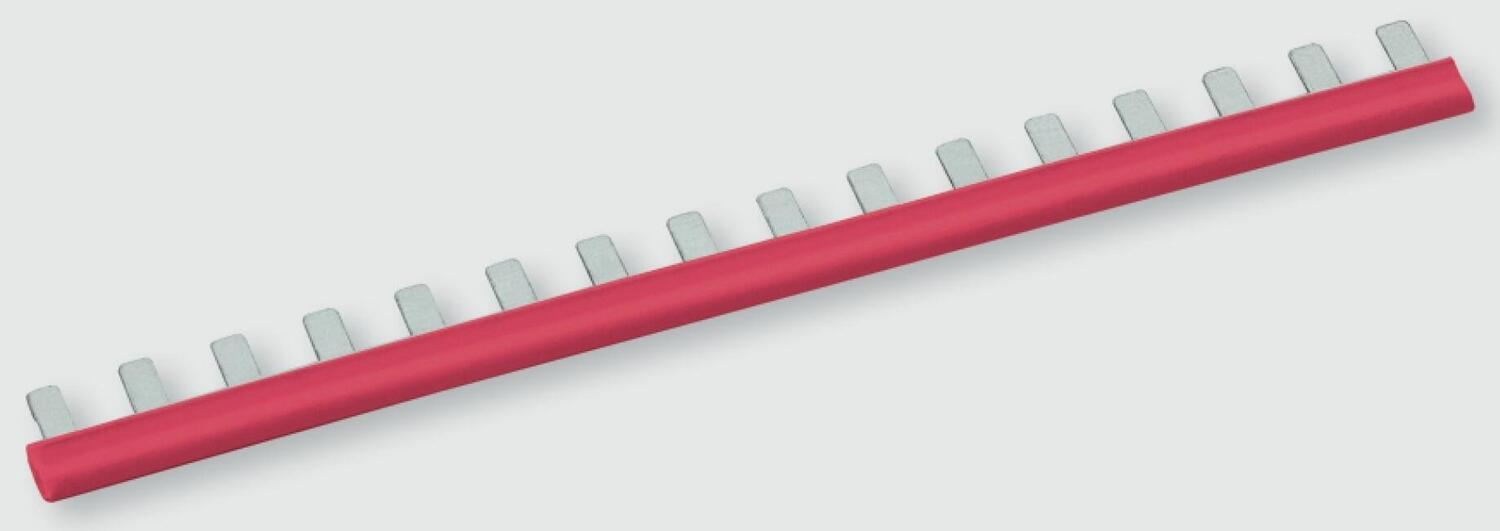

- Lasker
- Minusklemme mm.
Valgt variant
Tekniske data
Tekniske data mangler
Nedlastbare filer
Produktbeskrivelse
Her finner du tilbehør til Lutzes elektroniske sikringer.
Forslag/eksempel på 16 sikringer i en gruppe
Da behøver man:
16 x 716401 eller 716409 (sikringer) (kan blandes)
2 x 716425 (distribusjonsklemme, høyre venstre endeplate til + og -)
1 x 16440624 (1 meter kappbar kobberskinne for distribusjonsklemme. holder til flere anlegg)
2 x 716438 (16 polt klippbar hvit lask for felles minus og event. alarmutgang)
3 x 716420 (Minus klemme, 6 tilkobligner pr klemme)
Smart distribusjon av kraften Hver sikring kan mates direkte. Om flere sikringer monters sammen ved siden av hverandre er Lutze`s distribusjonssystem et bra valg. | |
Dette behøves for ett komplett system: - 1 m kobberskinne (16440624) som kappes i ønsket lengde - 1 stk distribusjonsklemme (eks. 716425 eller 716447). Består av distribusjonsklemme venstre side og endeplate høyre side - Lasker for minus og event. alarmutgang - Ønsket antall sikringer |
Montering av kobberskinnen: - Monter sammen sikringene og kapp kobberskinnen (skinnens lengde skal være 18 mm + 8,1 mm x antall sikringer) - Monter skinnen og høyre endeplate
|
Montering av distribusjonsklemmen: - Skyv distribusjonsklemmen inn fra siden |
Sikringene tilkobles skinnen: - Hver sikring har et kontakt punkt som må tilkobles kobberskinen. Et spor man skyver over for å tydelig se hvem sikring som er galvanisk skilt eller ikke |
Laskeskinner : - Monter laskeskinner (16-polt klippbar) i sporet for felles minus event. alarmutgang | Så er det klart for drift! |
