PC program. signalomf. AC/DC V, mA, frekvens mm

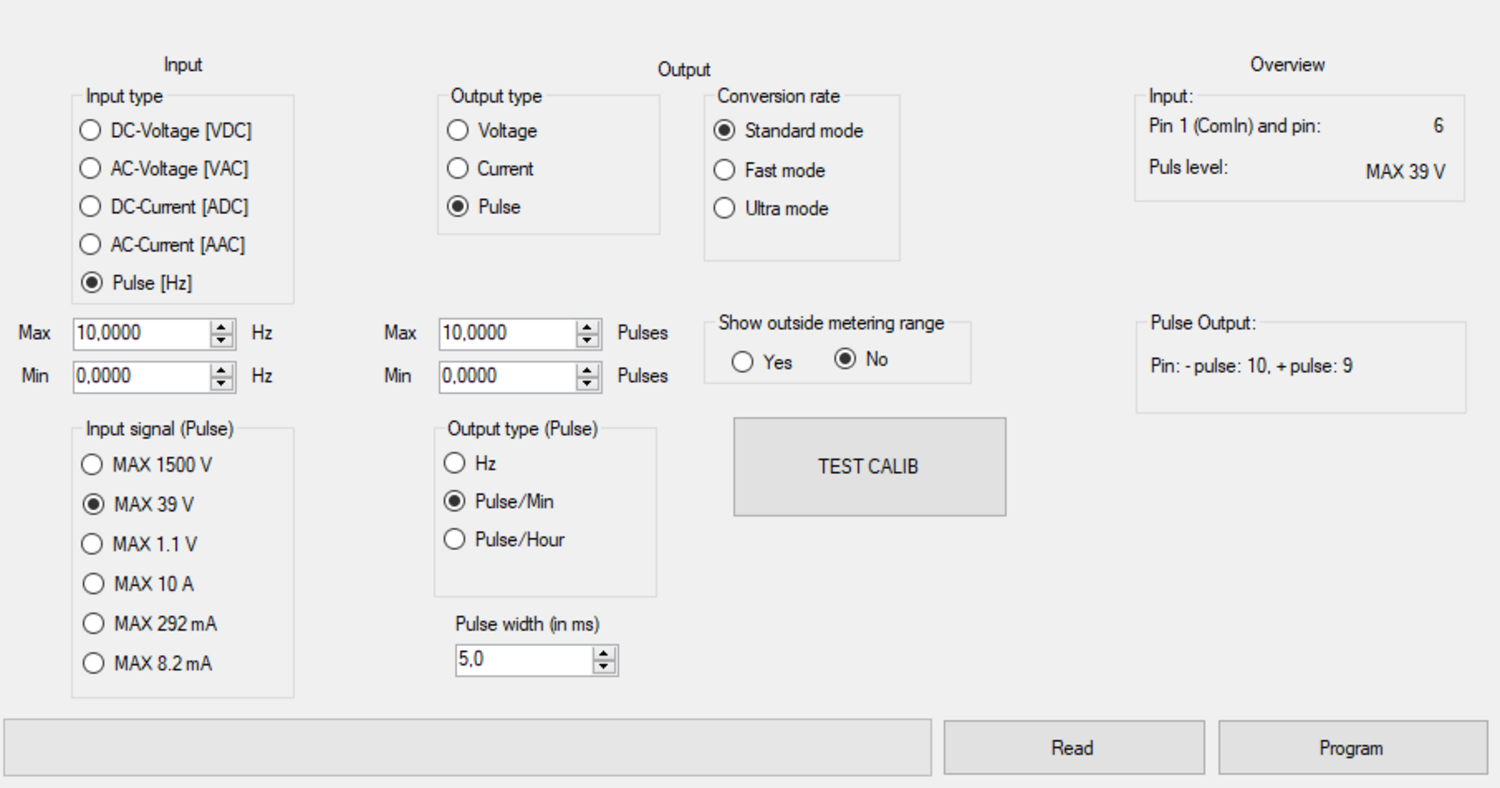

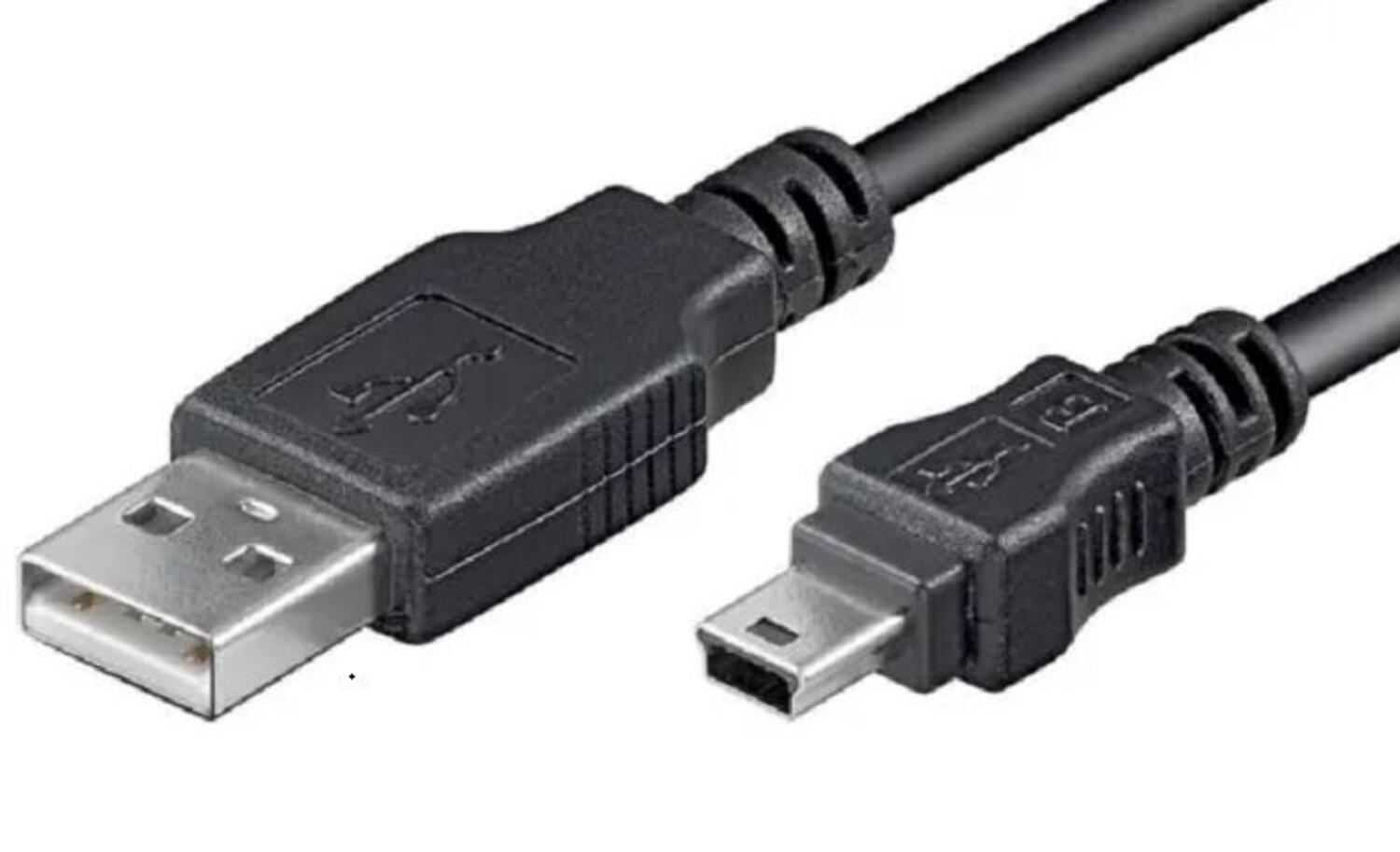

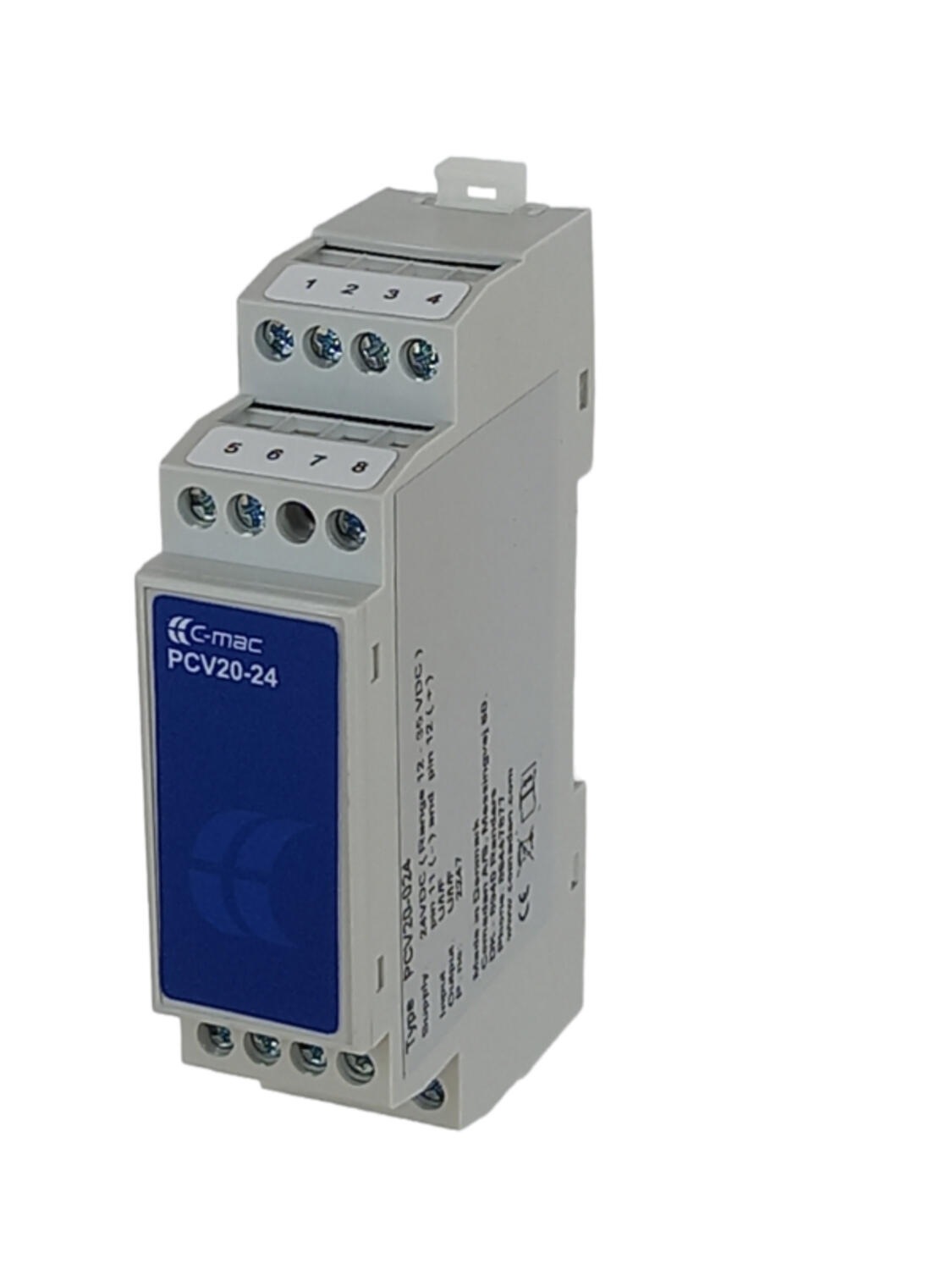

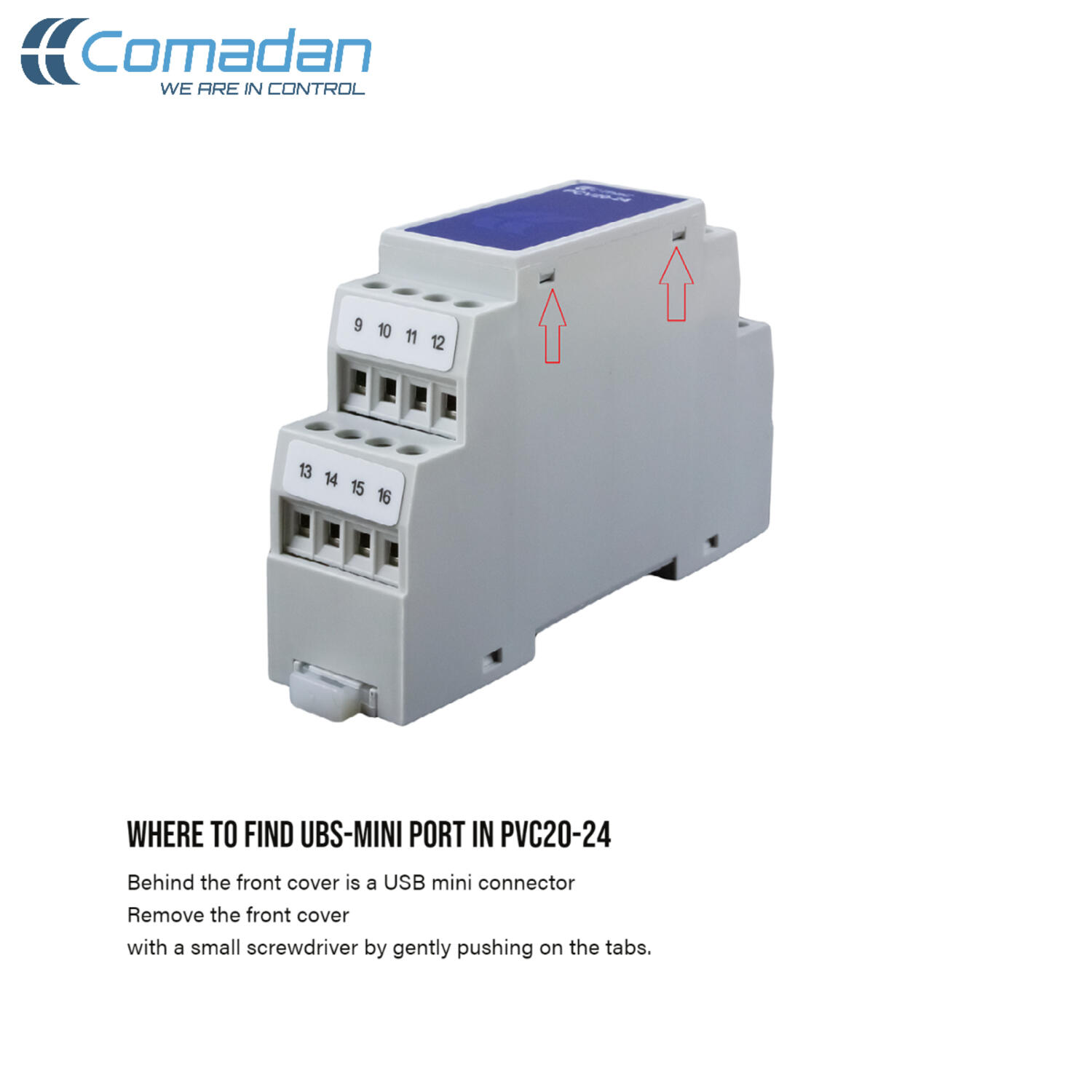

PCV20-24 er en PC programmerbar signalomformer som programmeres med en standard mini USB til USB A kabel. Programvaren (PCV20Config) er gratis og kan lastes ned under downloads. Benytt nyeste UBS driver fra nettsiden til Comadan. Mini USB kontakten sitter under front lokket på omformeren. Kabelen følger dessverre ikke med produktet.
Nyeste generasjon har en lysdiode som lyser og denne trenger ikke drifsspenning for programmering.
Driftssepenningn er 12-35 V DC og den er 3-veis galvanisk skilt. Den har 3 innganger for strømsignal og 3 innganger for spennning. AC signaler måles RMS og den måler også minus (-) innspenning. Eks -10..+10 V DC.
Eksempler på innsignal (spenning):
0-50 V DC (batterispenning)
0-100 V DC (solcelle)
0-690 V AC
Innsignaler: | Utsignaler: |
15 µA-10 A AC/DC | 0-20 mA |
10 mV-1500V AC/1000V DC | 4-20 mA |
Frekvens opp til 10 kHz | 0-10 V |
| Frekvens/puls utgang (40 V AC/DC 500 mA) |

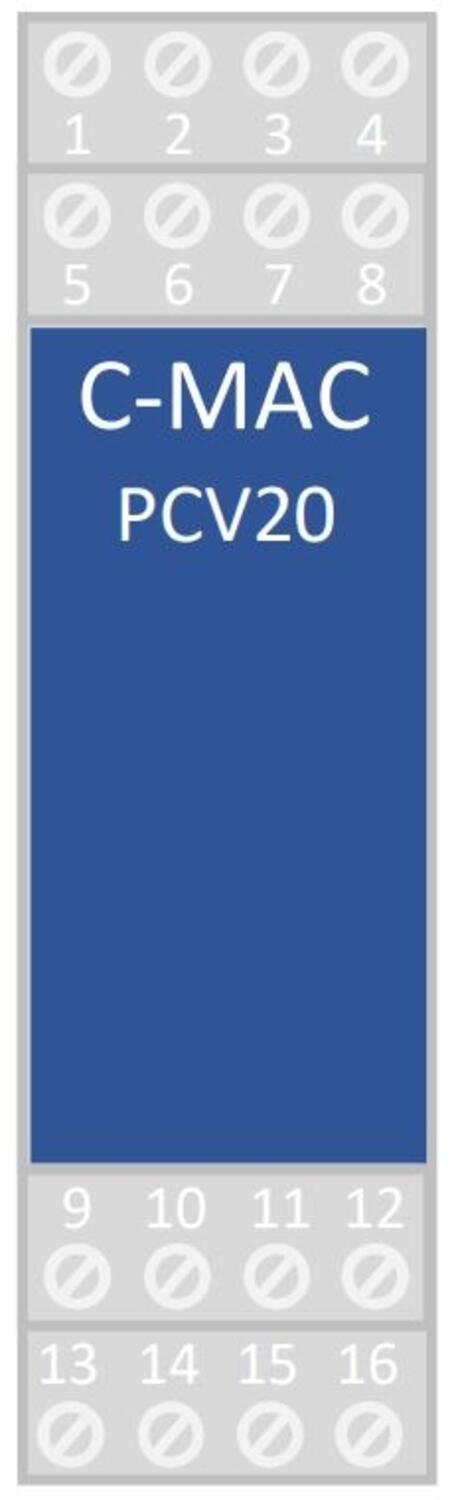

Inngang:
Klemme 1-2 er maks. måleområde 10 A AC/DC
Klemme 1-3 er maks måleområde 207 mA AC og 290 mA DC
Klemme 1-4 er maks måleområde 5,8 mA AC og 8 mA DC
Klemme 1-5 er maks måleområde 0,8 V AC og 1,1 V DC
Klemme 1-6 er maks måleområde 27 V AC og 38 V DC
Klemme 1-8 er maks måleområde 1000 V AC og 1500 V DC
Klemme 7 er ikke i bruk.
Utgang:
Klemme 14-13 er programmerbar strøm utgang fra 0(4)-20 mA. Maks. last 500 Ohm
Klemme 15-13 er en programmerbar -10...10 V. Min. last 1000 Ohm
Klemme 9-10 en programerbar frekvens/puls utgang. Maks 40 V AC/DC 500 mA.
Klemme 16 er ikke i bruk.
- AC/DC strøm fra 15 µA-10 A
- AC/DC spenning fra 10 mV-1500VAC/1000VDC
- Frekvens inn opp 10 kHz
- Analog ut: 0(4)-20 mA/0-10 V mm eller frakvens/puls utgang
- (eks 0-100 VDC inn/4-20 mA ut)
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Nøyaktighet | 0.2%. For strømmer >5A:1% |
| Temperaturkoeffisient | < 0,003% /°C |
| Reaksjonstid | 150 |
| Oppløsning | 0,037% - 0,1% |

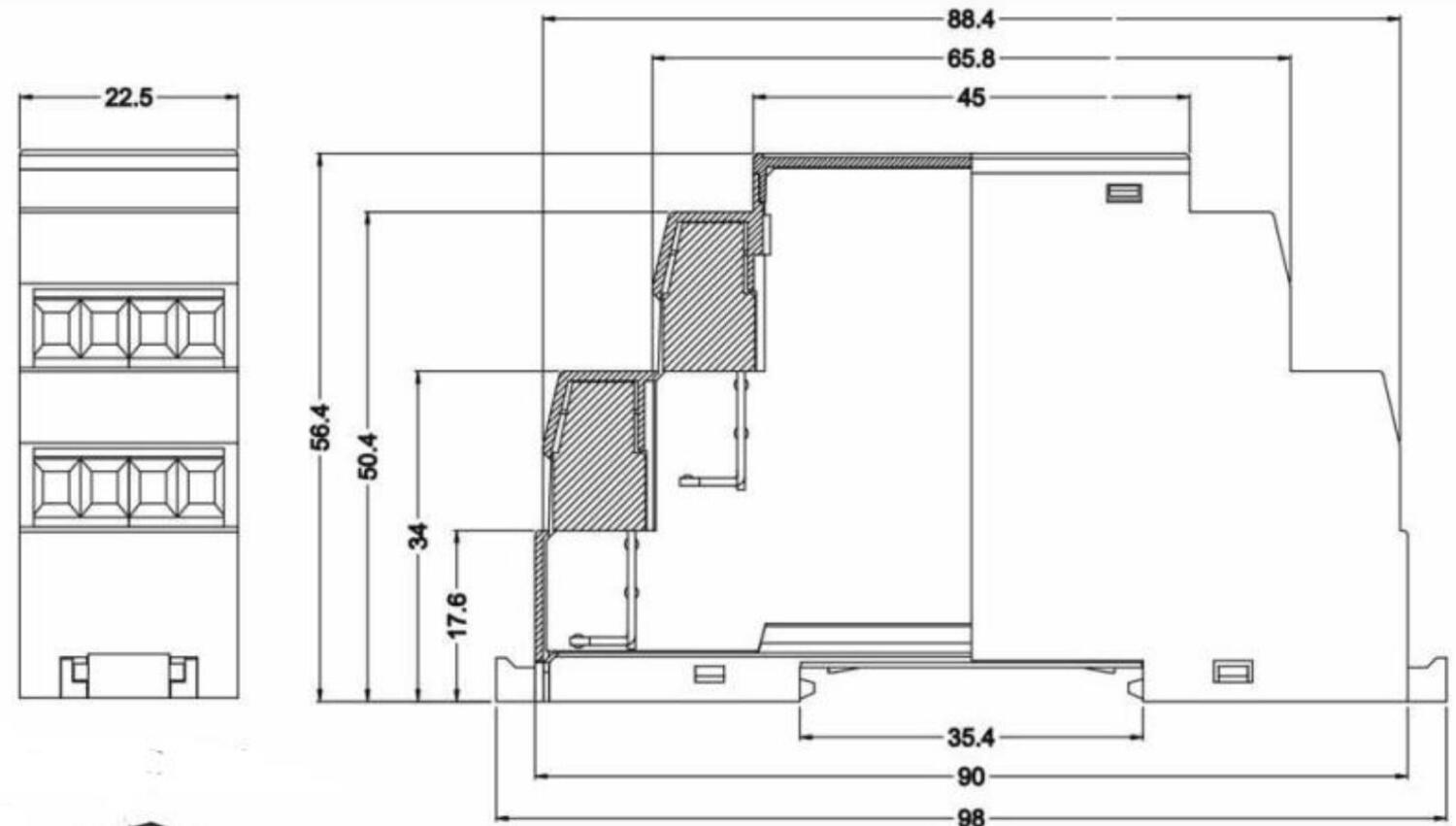

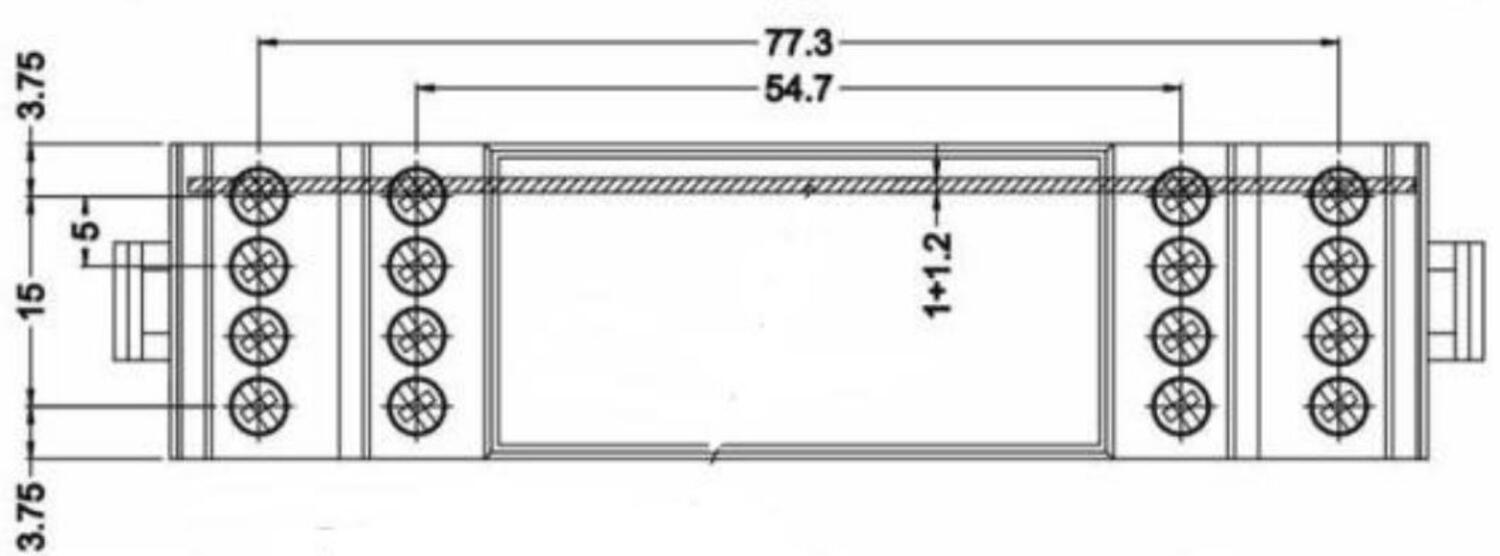

Mekanisk data |
|
| Montering | DIN-skinne 35mm |
| Høyde | 90 |
| Bredde | 22,5 |
| Dybde | 57 |
| IP-klasse | IP20 |
Generell data |
|
|---|---|
| Driftspenning | 24 |
| Matespenning DC min. | 35 |
| Matespenning DC maks. | 12 |
| Isolasjon | Galvanisk isolasjon mellom driftsspenning, inngang og utgang (3 kV/5 kV) |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 60 °C |
| Fukttålighet | 0-90 % RH, ikke kondenserende |
Nedlastbare filer
Produktbeskrivelse
PCV20-24 er en PC programmerbar signalomformer som programmeres med en standard mini USB til USB A kabel. Programvaren (PCV20Config) er gratis og kan lastes ned under downloads. Benytt nyeste UBS driver fra nettsiden til Comadan. Mini USB kontakten sitter under front lokket på omformeren. Kabelen følger dessverre ikke med produktet.
Nyeste generasjon har en lysdiode som lyser og denne trenger ikke drifsspenning for programmering.
Driftssepenningn er 12-35 V DC og den er 3-veis galvanisk skilt. Den har 3 innganger for strømsignal og 3 innganger for spennning. AC signaler måles RMS og den måler også minus (-) innspenning. Eks -10..+10 V DC.
Eksempler på innsignal (spenning):
0-50 V DC (batterispenning)
0-100 V DC (solcelle)
0-690 V AC
Innsignaler: | Utsignaler: |
15 µA-10 A AC/DC | 0-20 mA |
10 mV-1500V AC/1000V DC | 4-20 mA |
Frekvens opp til 10 kHz | 0-10 V |
| Frekvens/puls utgang (40 V AC/DC 500 mA) |
Inngang:
Klemme 1-2 er maks. måleområde 10 A AC/DC
Klemme 1-3 er maks måleområde 207 mA AC og 290 mA DC
Klemme 1-4 er maks måleområde 5,8 mA AC og 8 mA DC
Klemme 1-5 er maks måleområde 0,8 V AC og 1,1 V DC
Klemme 1-6 er maks måleområde 27 V AC og 38 V DC
Klemme 1-8 er maks måleområde 1000 V AC og 1500 V DC
Klemme 7 er ikke i bruk.
Utgang:
Klemme 14-13 er programmerbar strøm utgang fra 0(4)-20 mA. Maks. last 500 Ohm
Klemme 15-13 er en programmerbar -10...10 V. Min. last 1000 Ohm
Klemme 9-10 en programerbar frekvens/puls utgang. Maks 40 V AC/DC 500 mA.
Klemme 16 er ikke i bruk.
