LÜTZE
Grenseverdirele for temperatursignaler PT100, PT1000 TC, mm.
Programmerbart grenseveridrele for analoge signaler. Prorammeringen skjer ved hjelp av en software FDT/DTM som er en meget enkel å håndtere. Programmvaren kan lastes ned under FDT/DTM software.
Alarmnivå ved giverbrudd kan settes valgfritt, det finnes også mulighet til å sette øvre og nedre grensenivå av utsignalet. Videre tilbyr programmvaren logging i realtid, TAG-nr (unike navn/nummer), lagring data på harddisken for eks. serieprogrammering.

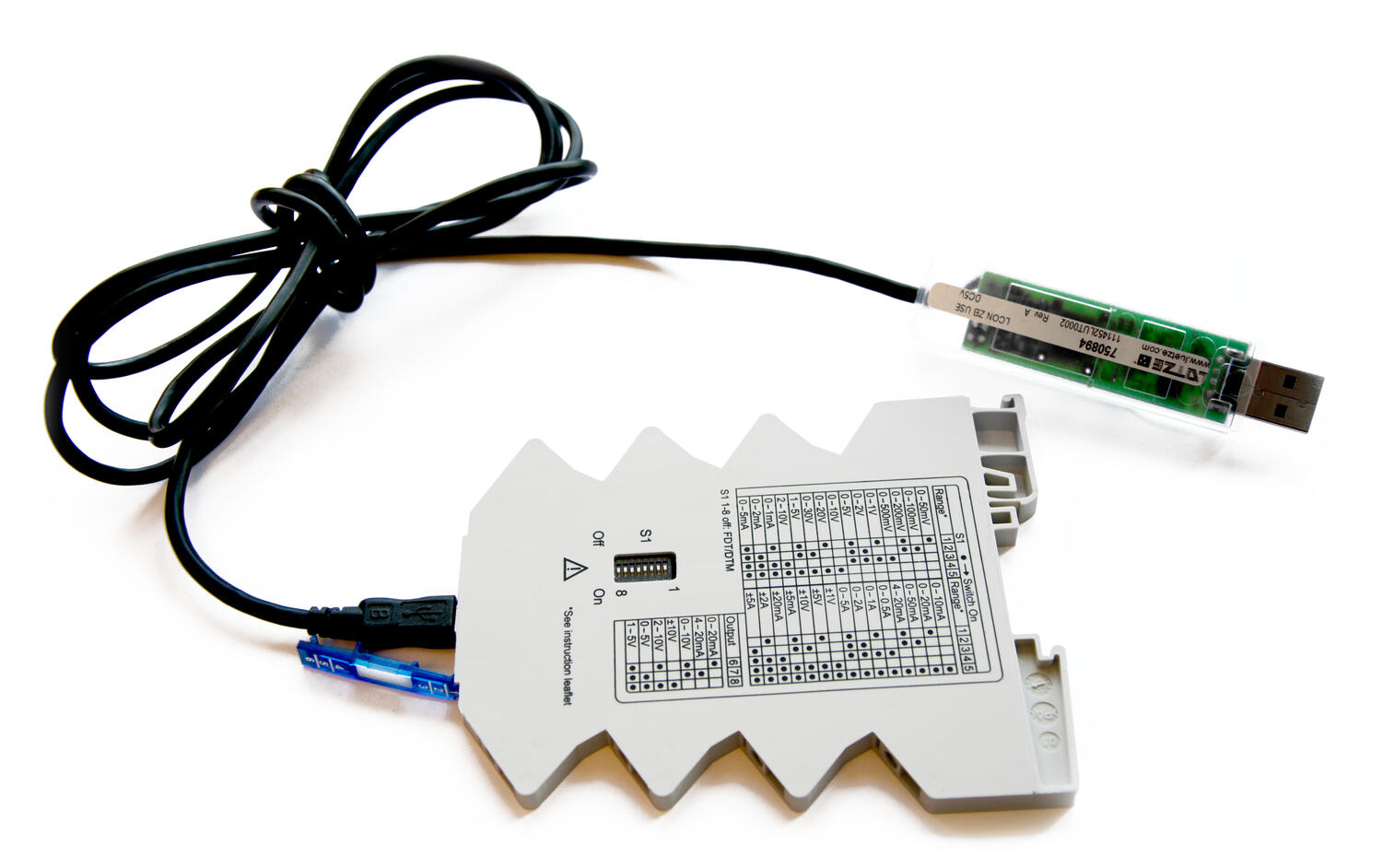

Omformerenen behøver ikke være spenningsatt under programmering og kabelen kobles inn via en micro USB. En meget fleksibel omformer som klarer strøm fra mA til +-5 A og spenning fra mV til +-30 V DC.
Om utgangene skal tilkobles til laster som er større enn 100 mA, anbefaler vi rekkeklemme rele 760821 som har 1 CO kontakt (6A laststrøm) og samme bredde som grenseverdireleet. Total byggebredde blir da 12,4 mm.
Les mer om FDT/DTM teknikken på www.fdtgroup.org.
Vi fører også et bredt sortiment av PT100 følere
Vi fører også et bredt sortiment av termoelementer

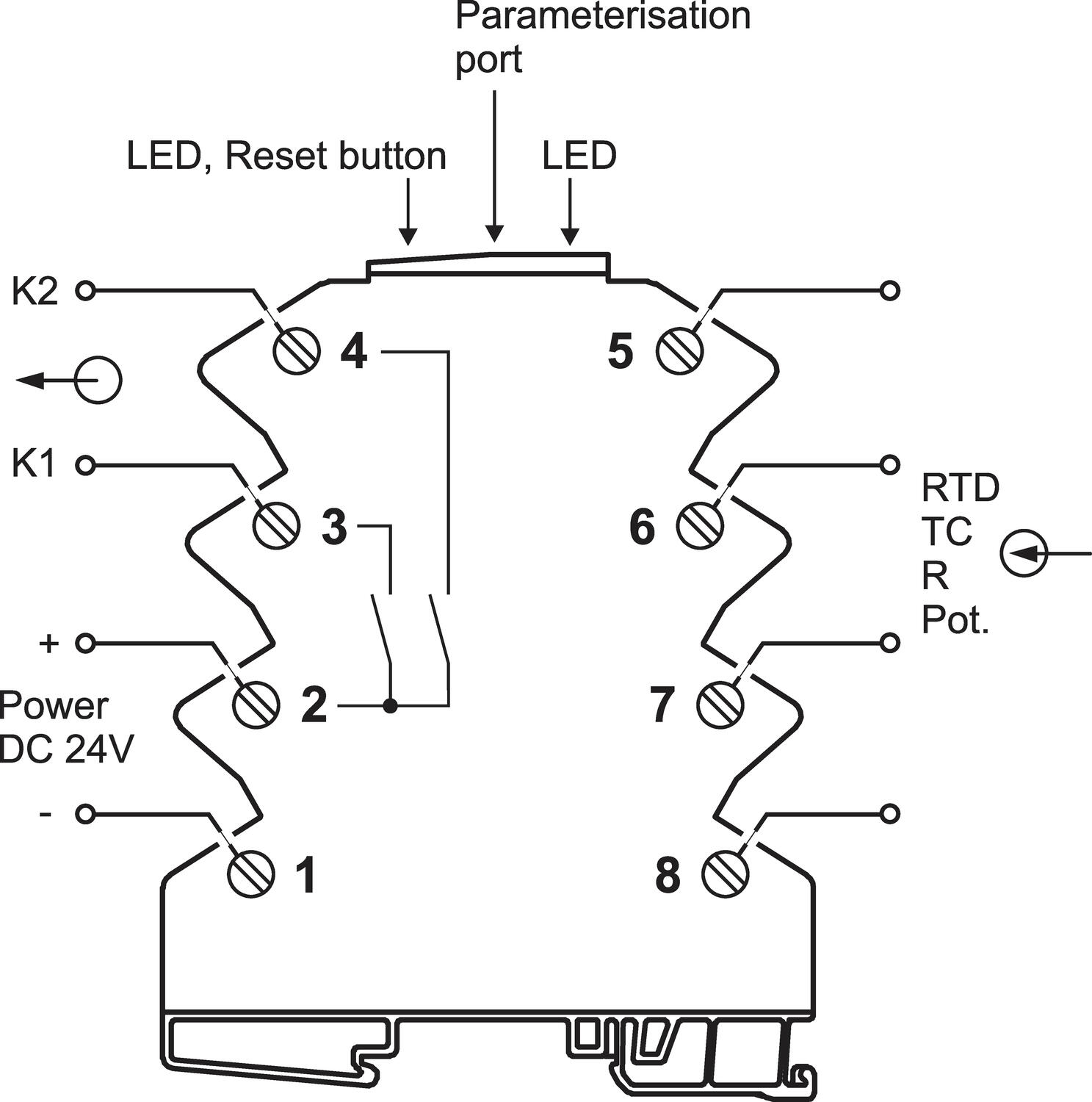

- 6,2 mm bred
- Inn: Konfigurerbart via PC
- Ut: 2 NO transistor
- 24 V AC/DC driftsspenning
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|

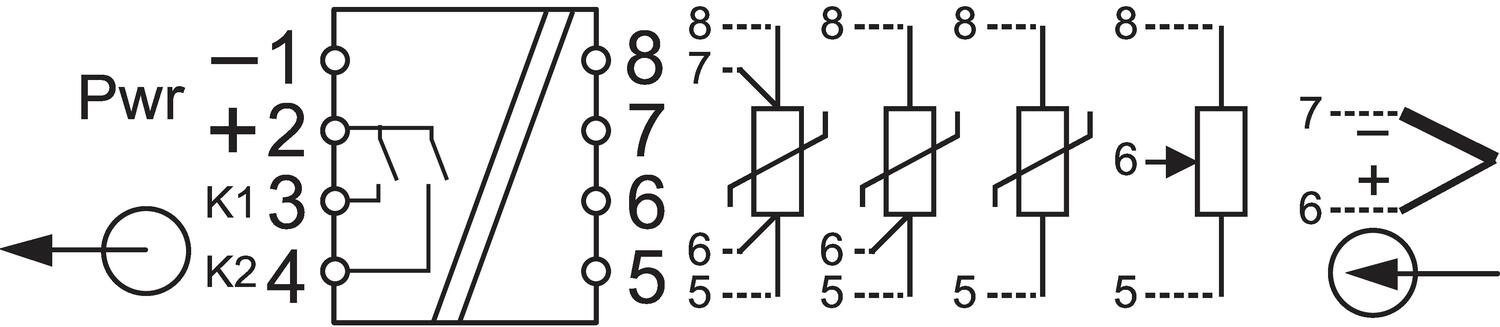

| Valgbare temperaturgivere | PT100, PT 1000, Potensiometer 0-100 kΩ (3-leder ),Type B,C,E,J,K,N,R,S,T |
| Nøyaktighet | Strøm 0,2 % (fullskala),Spenning 0,4 % (fullskala) |
| Reaksjonstid | 5-750 mS valgbar via filtertrinn 1-5 (4=200 mS) |
| Linearitetsfeil | ±0,1 % over hele skalaen |
Utgangsdata |
|
| Lastimpedans strøm | Max. 700 Ω |
| Lastimpedans spenning | Min. 2 KΩ |
Display & Funksjon |
|
| Statusindikering | Grønn LED. Rød LED=giverbrudd, kortsluttning |
Mekanisk data |
|
| Tilkobling | Skrue |
| Montering | DIN-skinne |
| IP-klasse | IP20 |
| Tilkoblingsareal min. | 0,14 mm² |
| Tilkoblingsareal maks. | 1,5 mm² |
Generell data |
|
|---|---|
| Driftspenning DC maks. | 30 V |
| Driftspenning DC min. | 16,8 V |
| Strømforbruk | 18 mA |
| Galvanisk isolasjon | 2,5kV |
| Temperaturområde fra | -200 °C |
| Temperaturområde til | 2400 °C |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 85 °C |
| Parameterinnstilling | DIP-switch eller FDT/DTM |
| Utgangshalvledere | 2 halvlederutganger NO |
Produktbeskrivelse
Programmerbart grenseveridrele for analoge signaler. Prorammeringen skjer ved hjelp av en software FDT/DTM som er en meget enkel å håndtere. Programmvaren kan lastes ned under FDT/DTM software.
Alarmnivå ved giverbrudd kan settes valgfritt, det finnes også mulighet til å sette øvre og nedre grensenivå av utsignalet. Videre tilbyr programmvaren logging i realtid, TAG-nr (unike navn/nummer), lagring data på harddisken for eks. serieprogrammering.
Omformerenen behøver ikke være spenningsatt under programmering og kabelen kobles inn via en micro USB. En meget fleksibel omformer som klarer strøm fra mA til +-5 A og spenning fra mV til +-30 V DC.
Om utgangene skal tilkobles til laster som er større enn 100 mA, anbefaler vi rekkeklemme rele 760821 som har 1 CO kontakt (6A laststrøm) og samme bredde som grenseverdireleet. Total byggebredde blir da 12,4 mm.
Les mer om FDT/DTM teknikken på www.fdtgroup.org.
Vi fører også et bredt sortiment av PT100 følere
Vi fører også et bredt sortiment av termoelementer
