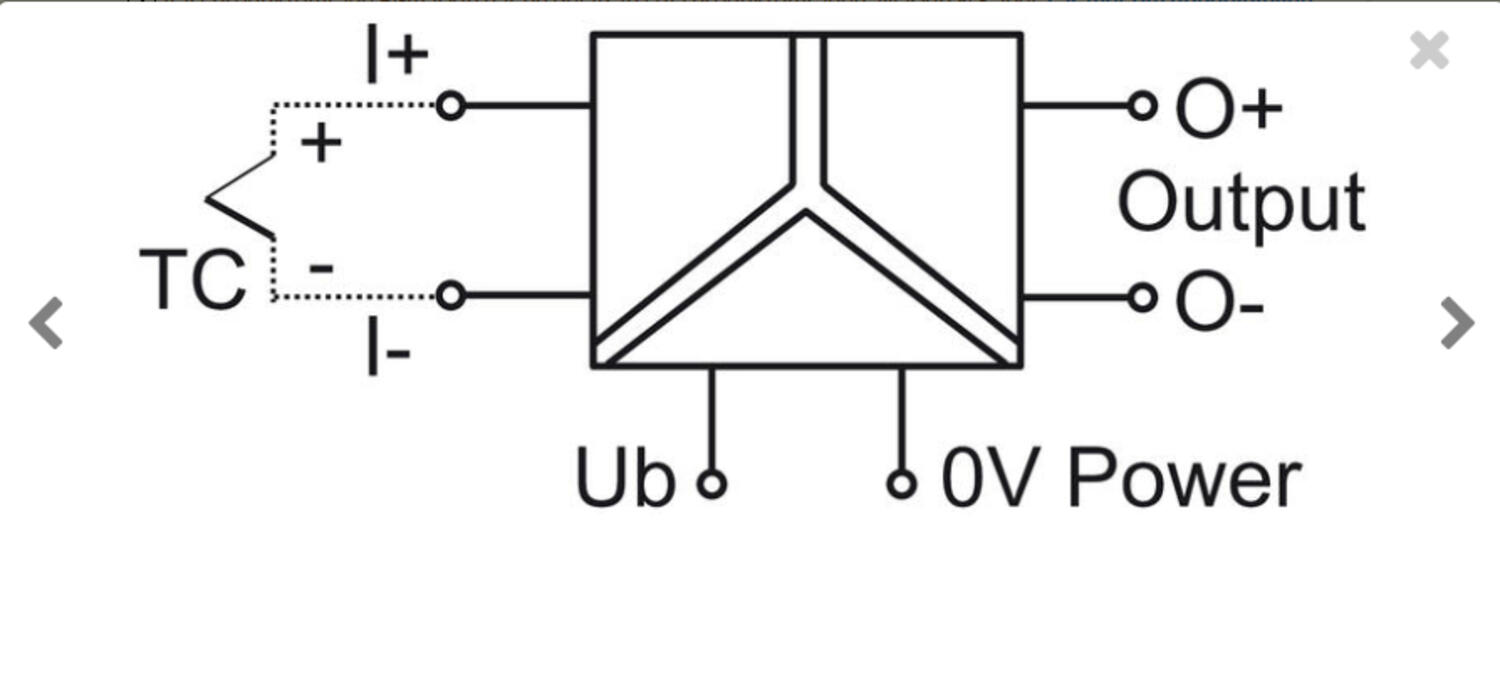

Signalomformer for termoelement J/K til prosessignal
DNV-GL godkjent

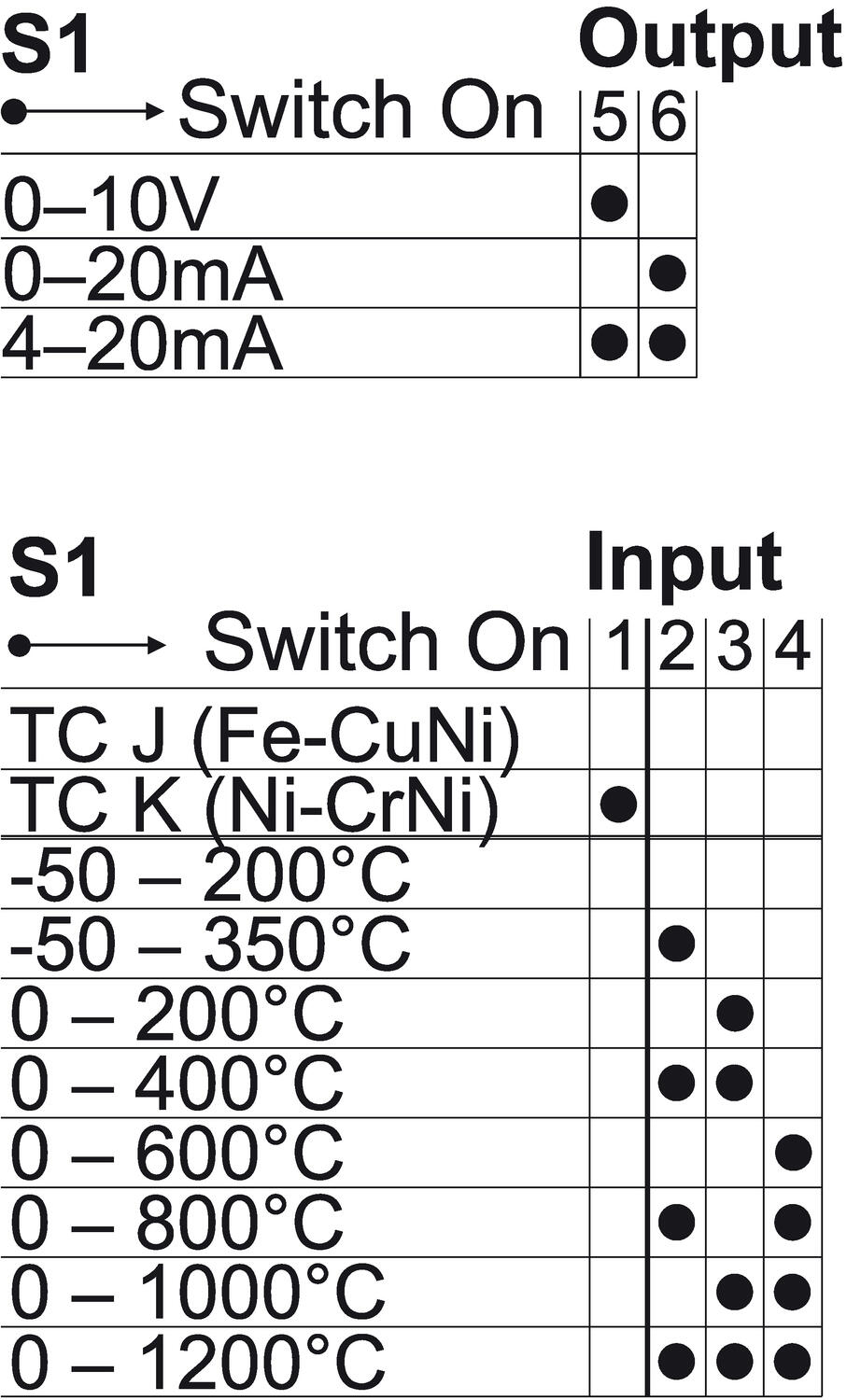

Lutze signalomformere for termoelement J eller K. 8 ulike temperaturområder kan velges ved hjelp av men en DIP-switch. De mest vanlige utsignal kan også velges via DIP-switch.
Ingen ytterligere innstilling kreves, signalomformeren kalibrerer seg selv. Dette gjør installasjonen raskt og enkelt. Bredden er 17,5 mm og byggehøyden er meget lav, under 80 mm. Dette gjør blandt annet at signalomformerene passer i mindre koblingsbokser. 3-veis galavanisk isolasjon 4000 V.
Grønn LED indikerer driftsspenning, ved brudd blinker dioden.
Laskekammer kan tilkobles i et separat spor, eksempel for felles driftsspenning. Signalomformerne fåes med Push-In tilkobling eller skrutilkobling.
Signalomformerene er produsert ihht. en patenteret pressteknikk som innebærer at det ikke finnes noen loddepunkter i produktet som kan forårsake feil. Dette gir en sikker og konstant kvalitet på produktet.
Flere merkemulighetet finnes med standardmerking (eks RC55).
- Inn: J / K, -50...1200 C
- Ut: 0-10V / 0-20mA / 4-20mA
- 24-240 V AC/DC
Valgt variant
Signalomformer for J/K til 0-20 mA,4-20 mA,0-10 V, 24-240 VAC/DC driftssp. Skrutilk.
Art.nr.
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Valgbare inngangssignaler DIP-switch | -50 til 1200 C |
| Linearitetsfeil | 0,1 % FSR |
| Temperaturkoeffisient | <150 ppm/° K FSR |
| Reaksjonstid | 60 ms |
| Reaksjonstid | 60 ms (nøyaktighet 1 %) |
| Koblingsfrekvens maks. | 10 Hz @ 3 dB |
Utgangsdata |
|
| Utsignal | 0-10V/0-20mA/4-20mA |
| Lastimpedans strøm | Max. 500 Ω |
| Lastimpedans | 500 Ω |
| Lastimpedans spenning | Min. 2 kΩ |
| Valgbare utsignaler via DIP-switch | 0/4-20mA/0-10V DC |
| Nøyaktighet | 0,3 % ved 23 °C (fullskala) |
Display & Funksjon |
|
| Statusindikering | Grønn LED. Ved blinking=giverbrudd eller kortsluttning |

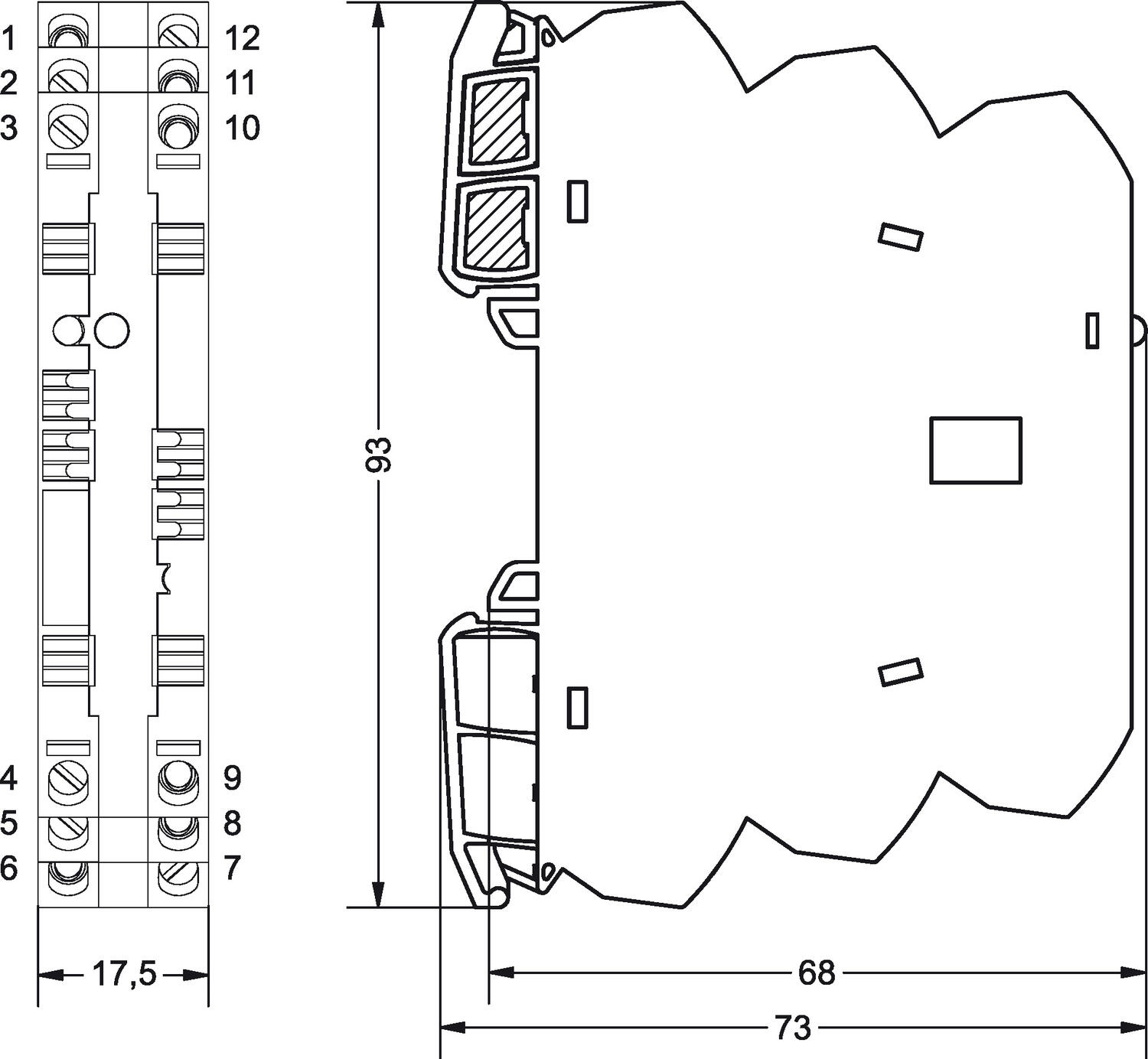

Mekanisk data |
|
| Tilkobling | Skrue |
| Høyde | 93 mm |
| Bredde | 17,5 mm |
*Invisible Heading* |
|
|---|---|
| Dybde | 73 mm |
| IP-klasse | IP20 |
| Vekt | 59 g |
| Tilkoblingsareal min. | 0,25 mm² |
| Tilkoblingsareal maks. | 2,5 mm² |
Generell data |
|
| Matespenning | 24-240 V AC/DC |
| Isolasjonsspenning inn/ut | 4000 V |
| Galvanisk isolasjon | 3-veis ,4kV |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 60 °C |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 85 °C |
| Manuell bryter | Ja |
| Godkjenninger | CE, cULus, RoHS |
| Frekvensoverføring | 10 Hz |
Nedlastbare filer
Produktbeskrivelse
Lutze signalomformere for termoelement J eller K. 8 ulike temperaturområder kan velges ved hjelp av men en DIP-switch. De mest vanlige utsignal kan også velges via DIP-switch.
Ingen ytterligere innstilling kreves, signalomformeren kalibrerer seg selv. Dette gjør installasjonen raskt og enkelt. Bredden er 17,5 mm og byggehøyden er meget lav, under 80 mm. Dette gjør blandt annet at signalomformerene passer i mindre koblingsbokser. 3-veis galavanisk isolasjon 4000 V.
Grønn LED indikerer driftsspenning, ved brudd blinker dioden.
Laskekammer kan tilkobles i et separat spor, eksempel for felles driftsspenning. Signalomformerne fåes med Push-In tilkobling eller skrutilkobling.
Signalomformerene er produsert ihht. en patenteret pressteknikk som innebærer at det ikke finnes noen loddepunkter i produktet som kan forårsake feil. Dette gir en sikker og konstant kvalitet på produktet.
Flere merkemulighetet finnes med standardmerking (eks RC55).
