LÜTZE
Signalomformer for prosessignaler
DNV-GL godkjent
Multiomformeren håndterer de mest vanlige standardsignaler. Se tabell nedenfor for fullstendig informasjon. I fronten finnes en switch og et potensiometer. Ved switchen i stilling (A) automatisk drift er utsignalets nivå styrt av innsignalet. Ved switchen i stilling (M) manuell styres utsignalet ved hjelp av potensiometeret i fronten. Denne funksjonen er anvendelig om innsignalet må stoppes men prosessen/maskinen skal fortsette. Ved hjelp av vribrytere på den ene siden av omformeren velges ønsket innsignal.
Utsignalet kan også velges 0(4)-20 mA og 0-10 V DC ved hjelp av en DIP switch. Etter valg av innsignal og utsignal er omformeren klar til bruk. Ingen finjustering behøves. Omformeren har automatisk innjustering, noe som sparer mye tid og man unngår dyre kalibreringsinstrumenter.
3-veis galvanisk isolasjon gir et bra grensesnitt mellom styreside og feltmiljø, og multispenning gjør omformeren enkel å lagerholde.
Fåes med skrutilkobling eller push-in.
- Inn: 0-10V / 0-20mA / 4-20mA
- Ut: 0-10V / 0-20mA / 4-20mA
- DIP-switch / manuell styring
- 24-240V AC/DC driftsspenning
Valgt variant
Tekniske data
Inngangsdata |
|
|---|---|
| Stigningstid (10-90%) | 6 ms |
| Linearitetsfeil | 0,05 % FSR |
| Temperaturkoeffisient | <150 ppm/° K FSR |
| Reaksjonstid | 17 ms |
| Koblingsfrekvens maks. | 30 Hz @ 3 dB |
| Inngangsimpedans strøm mA | 100 Ω |
| Inngangsimpedans spenning | 330 kΩ |
Utgangsdata |
|
| Lastimpedans strøm | Max. 500 Ω |
| Lastimpedans spenning | Min. 2 kΩ |

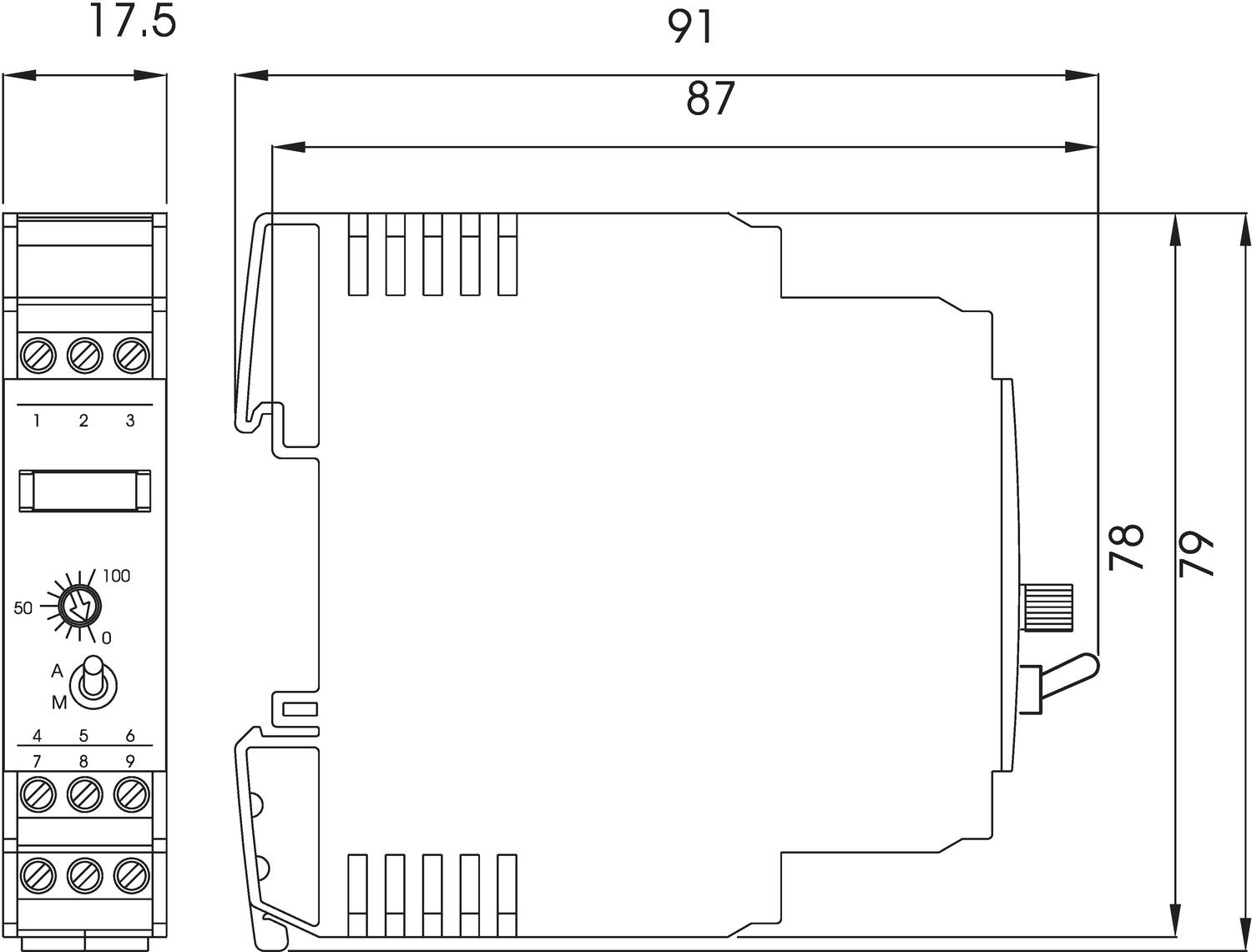

Mekanisk data |
|
| Høyde | 93 mm |
| Bredde | 17,5 mm |
| Dybde | 73 mm |
*Invisible Heading* |
|
|---|---|
| IP-klasse | IP20 |
| Vekt | 59 g |
| Tilkoblingsareal min. | 0,25 mm² |
| Tilkoblingsareal maks. | 2,5 mm² |
Generell data |
|
| Matespenning | 24-240 V AC/DC |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 60 °C |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 80 °C |
| Manual switch | Ja |
| Godkjenninger | CE, CSA, DNV, GL, RoHS |
Nedlastbare filer
Produktbeskrivelse
Multiomformeren håndterer de mest vanlige standardsignaler. Se tabell nedenfor for fullstendig informasjon. I fronten finnes en switch og et potensiometer. Ved switchen i stilling (A) automatisk drift er utsignalets nivå styrt av innsignalet. Ved switchen i stilling (M) manuell styres utsignalet ved hjelp av potensiometeret i fronten. Denne funksjonen er anvendelig om innsignalet må stoppes men prosessen/maskinen skal fortsette. Ved hjelp av vribrytere på den ene siden av omformeren velges ønsket innsignal.
Utsignalet kan også velges 0(4)-20 mA og 0-10 V DC ved hjelp av en DIP switch. Etter valg av innsignal og utsignal er omformeren klar til bruk. Ingen finjustering behøves. Omformeren har automatisk innjustering, noe som sparer mye tid og man unngår dyre kalibreringsinstrumenter.
3-veis galvanisk isolasjon gir et bra grensesnitt mellom styreside og feltmiljø, og multispenning gjør omformeren enkel å lagerholde.
Fåes med skrutilkobling eller push-in.
