CROUZET CONTROL
Tidsrelé, 2-polt

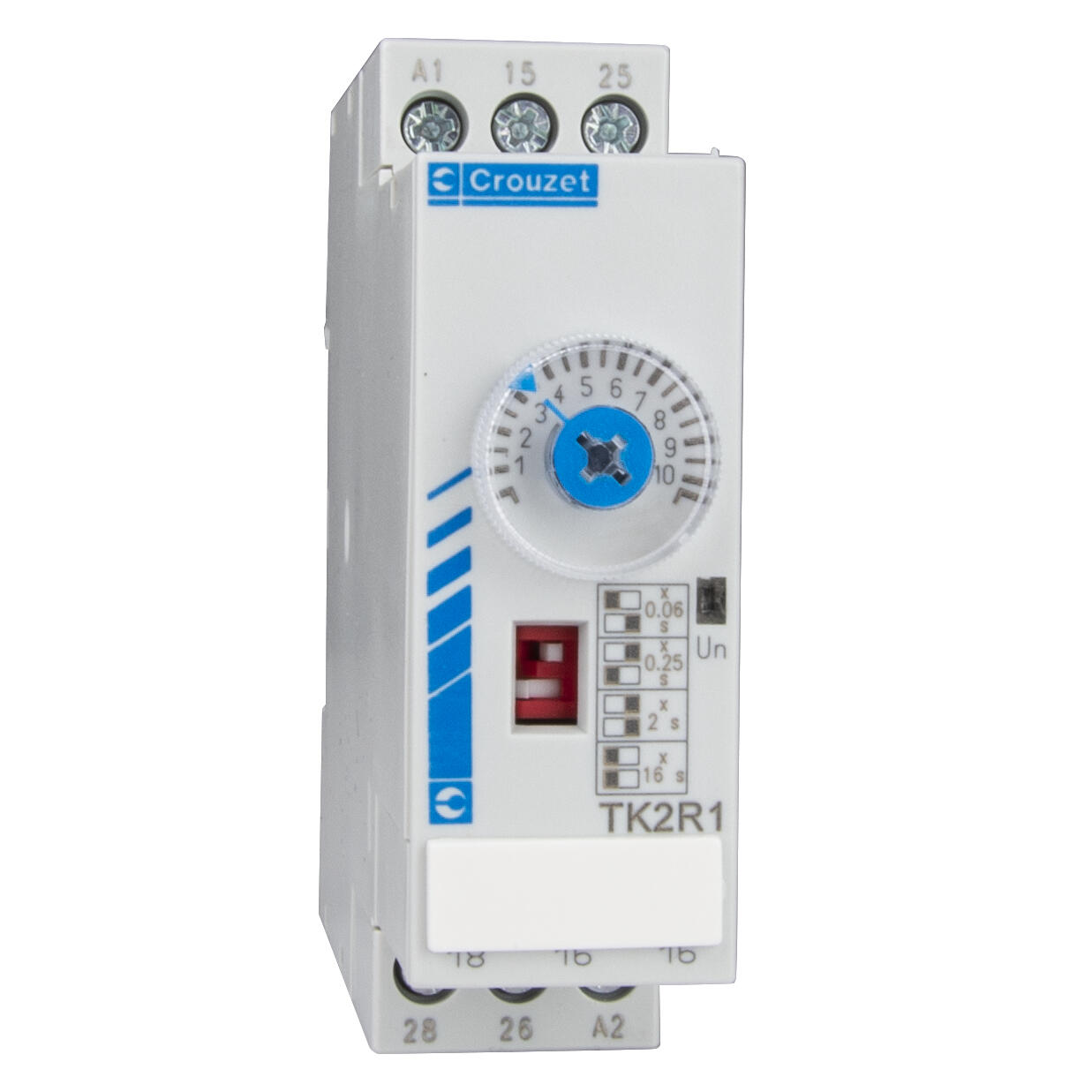

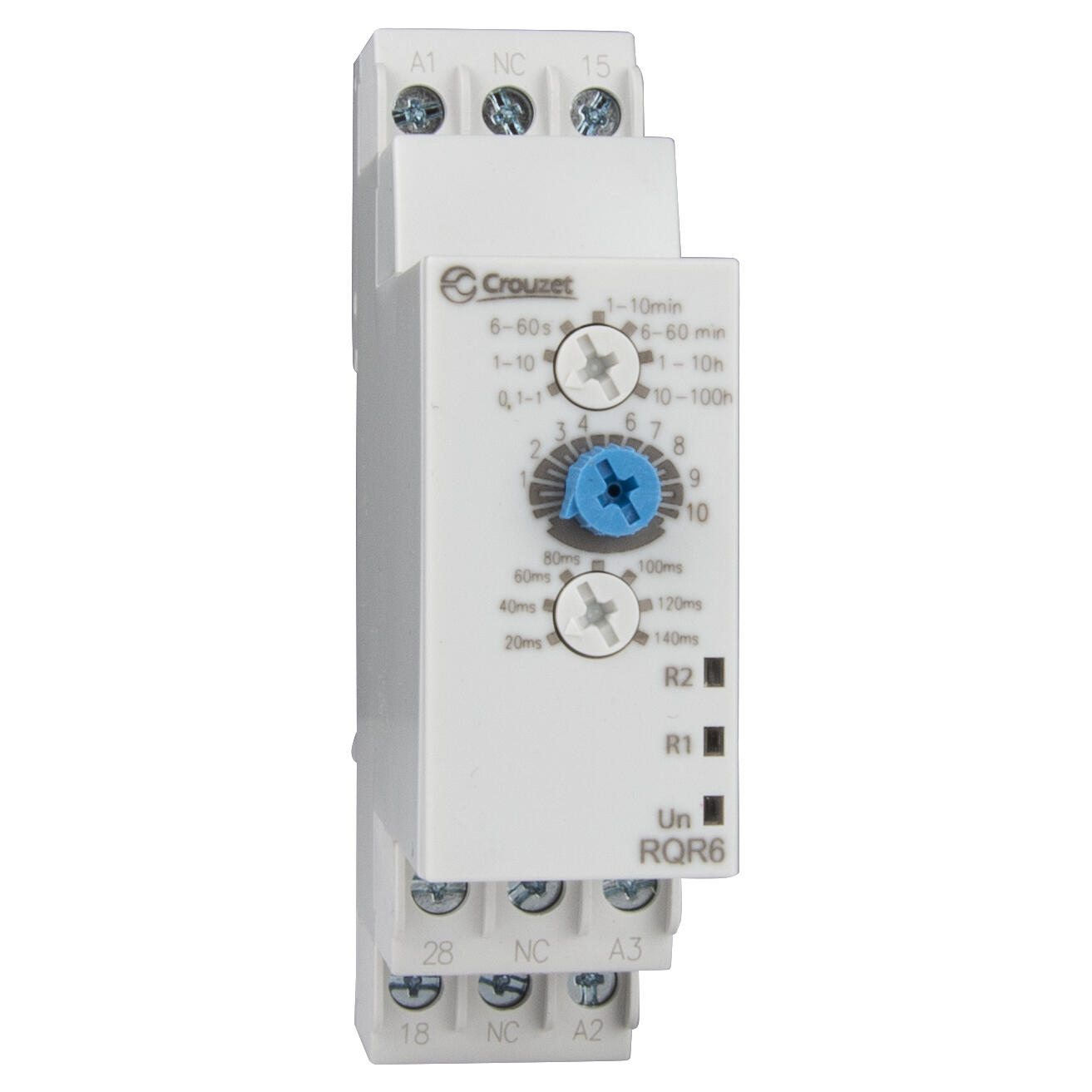

Crouzet tidsrelé i 22,5 mm bredde.
Sammanlagt finnes det 21 ulike tidsfunksjoner.
På multifunksjonsmodellene velges ønsket funksjon med en vribryter i fronten.
OBS! Ved endring av funksjon må driftsspenningen brytes for at endringen skal tre i fraft.
På modeller med multifunksjon kan man velge å ha tidsforsinkelse eller momentan veksling på det andre kontaktsettet (R2 er aktivert ved tilkoblet driftsspenning) med en vridbryter i fronten.
Tidsinnstillingen gjøres med to vribrytere i fronten, henholdsvis tidsområde og tidsinnstilling.
I funksjon D/Di er pause- og gangtiden like lange.
Grønn lysdiode indikerer tilkoblet driftsspenning, og den blinker under tiddregning.
Gul lysdiode indikerer at reléet er aktivert.
Monteres på DIN-skinne.
Alle innstillinger gjøres i fronten, dvs. at de er mulige å komme til for evt. endringer selv etter montering.

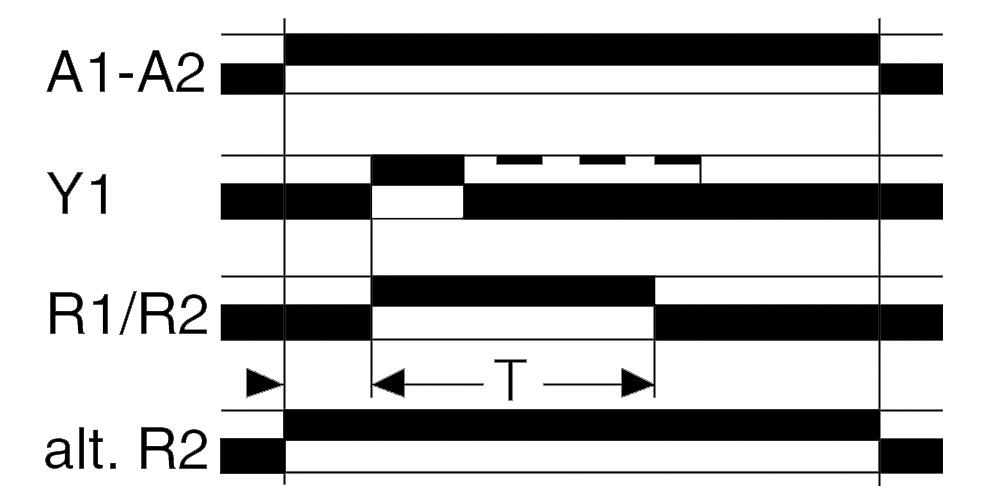

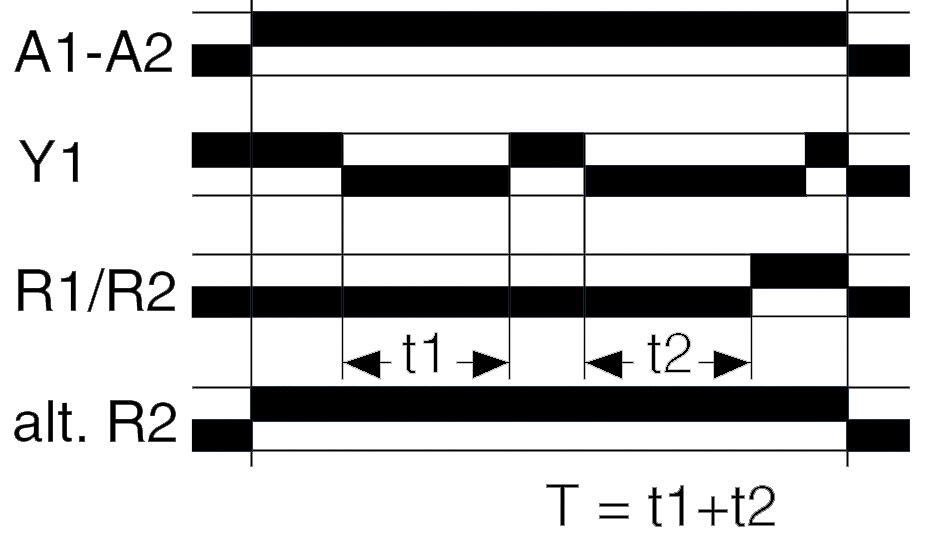

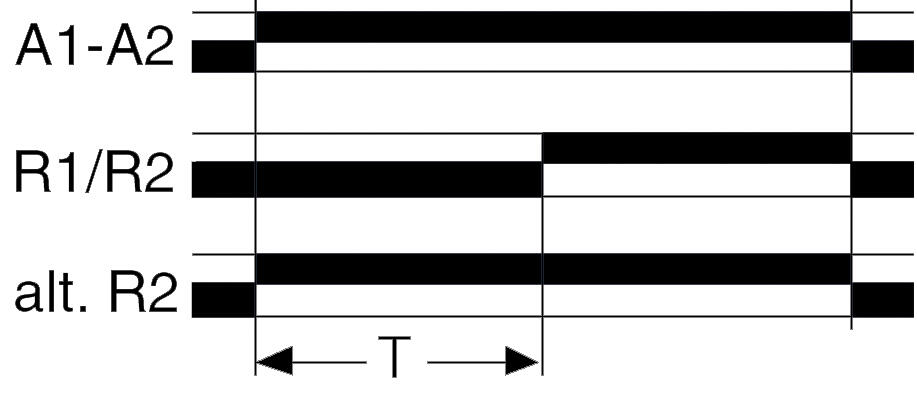

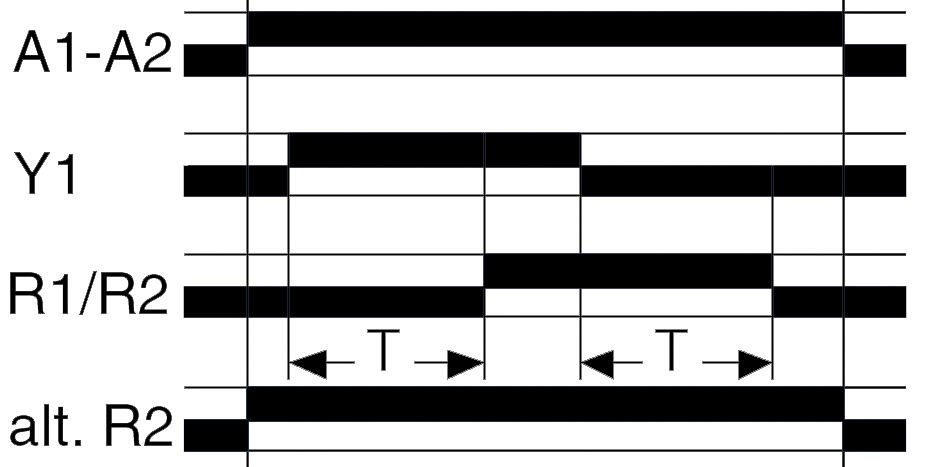

Funksjon A | Funksjon At | Funksjon Ac | Funksjon B |
|
|
|
|

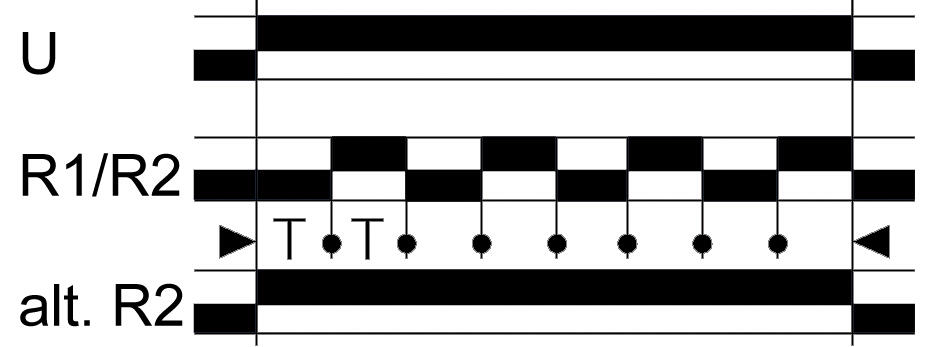

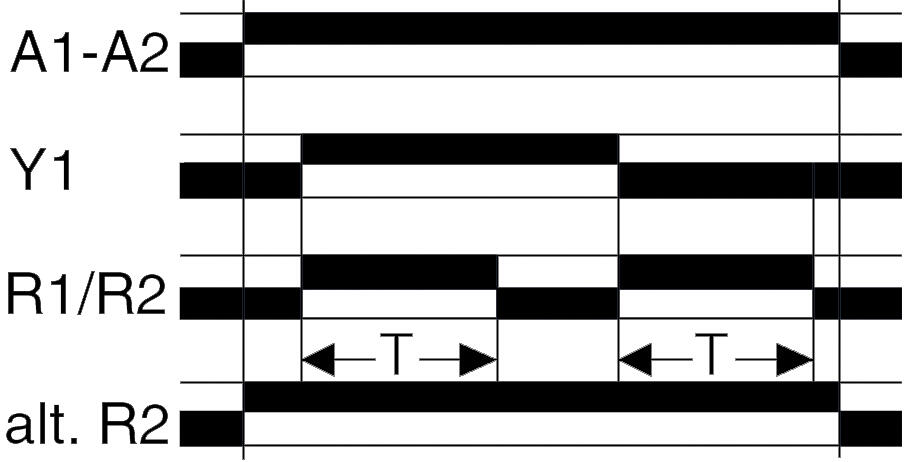

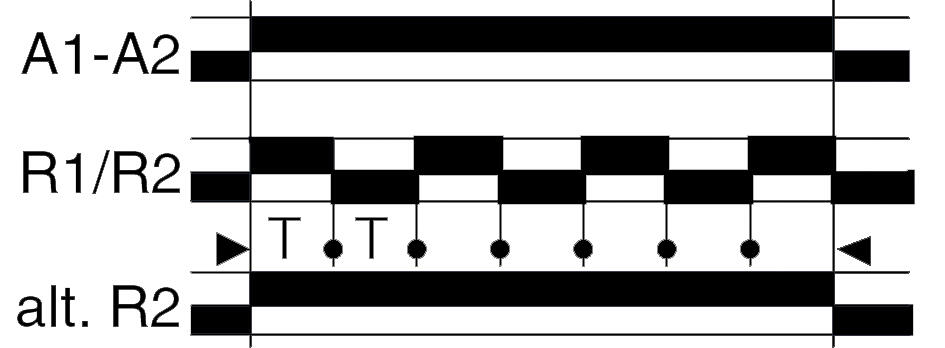

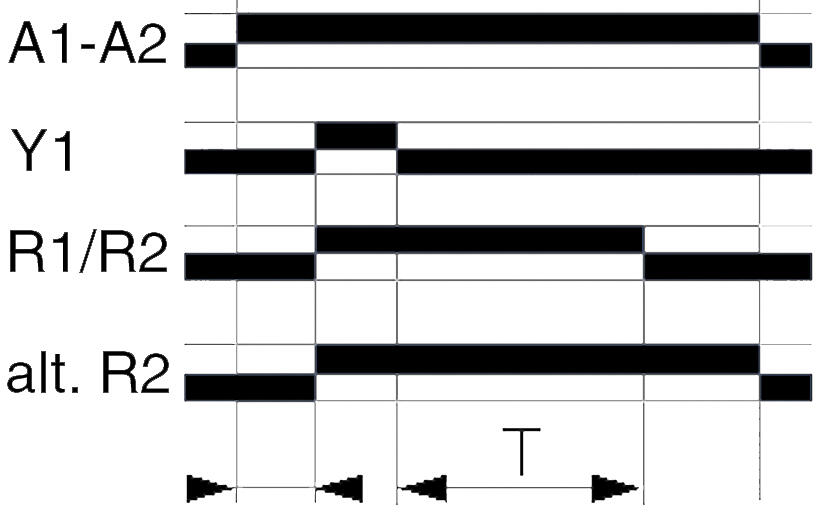

Funksjon Bw | Funksjon C | Funksjon D | Funksjon Di |
|
|
|
|

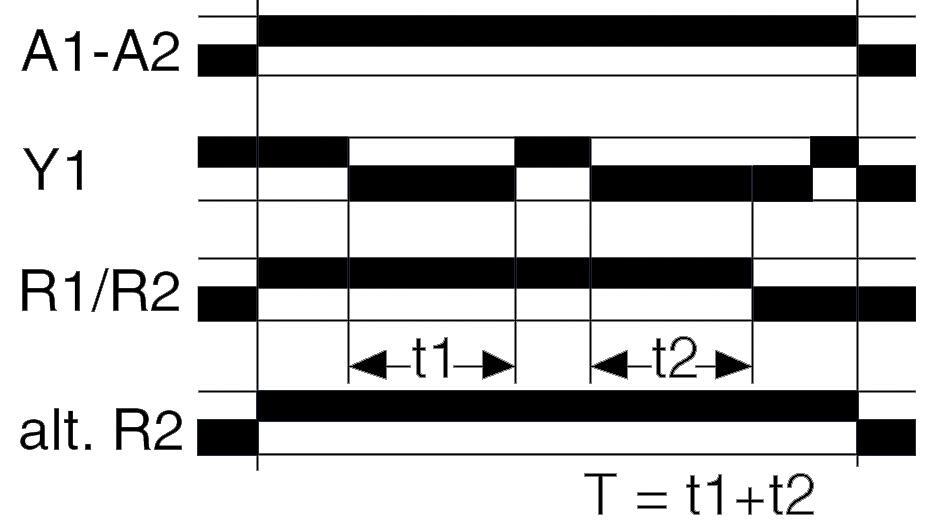

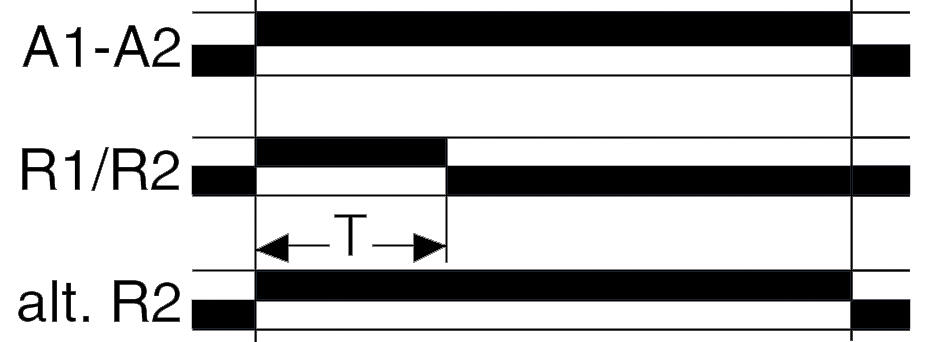

FunksjonH | Funksjon Ht | Funksjon K Forsinket ut, uten driftsspenning 0,06-160s
|
|
|
| |
|
- Singel eller Multifunksjon
- 0,1 sek – 100 timer
- Multispenning
- DIN-skinne montering
Valgt variant
Tekniske data
Funksjon |
|
|---|---|
| Funksjon | Ad, Ah, N, O, P, Pt, TL, Tt, W |
| Tidsområde | 0,1-1s, 1-10s, 6-60s, 1-10min, 6-60min, 1-10h, 10-100h |
| Responstid tilslag | 30 ms |
| Responstid fraslag | 120 ms |
| Repeternøyaktighet | 0,5 % |
| Multifunksjon | Ja |
| Utgang | Relé 2-polt vekslende |
Elektriske data |
|
| Effektforbruk | 0,6 W |
| Brytevne | 2000 VA / 80W |
| Brytestrøm maks. | 8 A |
| Kabeltverrsnitt med hylse | 2 x 1,5 mm² |
*Invisible Heading* |
|
|---|---|
| Kabeltverrsnitt uten hylse | 2 x 2,5 mm² |
| Matespenning | 24V DC / 24-240V AC |
Øvrige tekniske data |
|
| Montering | DIN-skinne |
| IP-klasse tilkobling | IP20 |
| IP-klasse front | IP50 |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 60 °C |
| Oppbevaringstemperatur fra | -30 °C |
| Oppbevaringstemperatur til | 60 °C |
| Godkjenninger | CE, Lloyd´s, RoHS, UL |
Nedlastbare filer
Produktbeskrivelse
Crouzet tidsrelé i 22,5 mm bredde.
Sammanlagt finnes det 21 ulike tidsfunksjoner.
På multifunksjonsmodellene velges ønsket funksjon med en vribryter i fronten.
OBS! Ved endring av funksjon må driftsspenningen brytes for at endringen skal tre i fraft.
På modeller med multifunksjon kan man velge å ha tidsforsinkelse eller momentan veksling på det andre kontaktsettet (R2 er aktivert ved tilkoblet driftsspenning) med en vridbryter i fronten.
Tidsinnstillingen gjøres med to vribrytere i fronten, henholdsvis tidsområde og tidsinnstilling.
I funksjon D/Di er pause- og gangtiden like lange.
Grønn lysdiode indikerer tilkoblet driftsspenning, og den blinker under tiddregning.
Gul lysdiode indikerer at reléet er aktivert.
Monteres på DIN-skinne.
Alle innstillinger gjøres i fronten, dvs. at de er mulige å komme til for evt. endringer selv etter montering.
Funksjon A | Funksjon At | Funksjon Ac | Funksjon B |
|
|
|
|
Funksjon Bw | Funksjon C | Funksjon D | Funksjon Di |
|
|
|
|
FunksjonH | Funksjon Ht | Funksjon K Forsinket ut, uten driftsspenning 0,06-160s
|
|
|
| |
|
