CROUZET CONTROL

Tidsrelé, 1- eller 2-polt (17,5 mm)

Syr-Line er en ny, kompakt tidsreléserie fra Crouzet.
De 1-polte tidsreléene kan bryte maks 16 A (AC1), og de 2-polte kan bryte maks 2x8 A (AC1).
Både de 1- og 2-polte modellene er kun 17,5 mm brede.

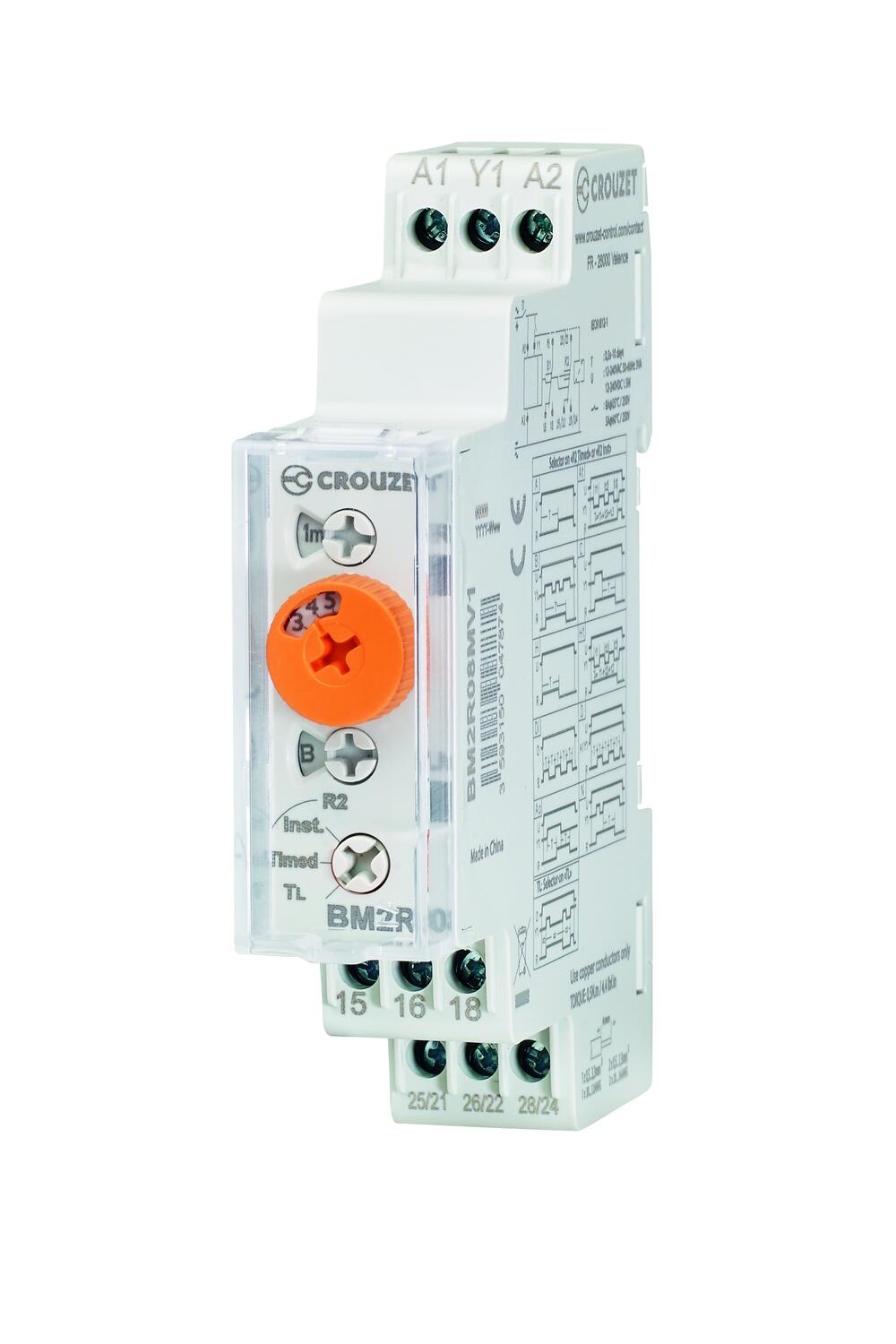

BM1R og BM2R er multifunksjonsreléer med 12 ulike instillbare funksjoner.

På BM2R kan relékontakt 2 (R2) settes til enten å følge tidsinnstillingen, eller aktiveres av tidsreléets driftsspenning.

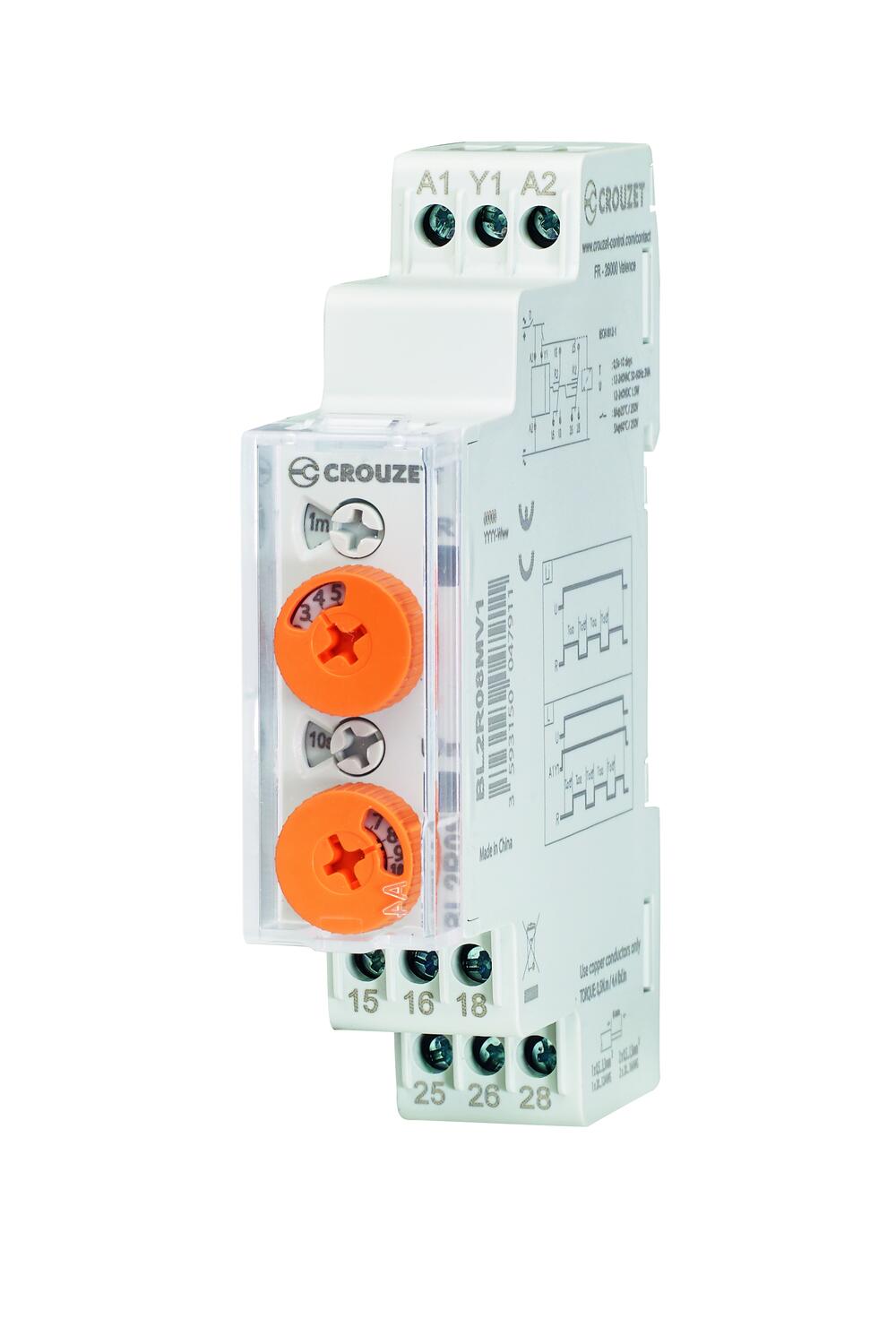

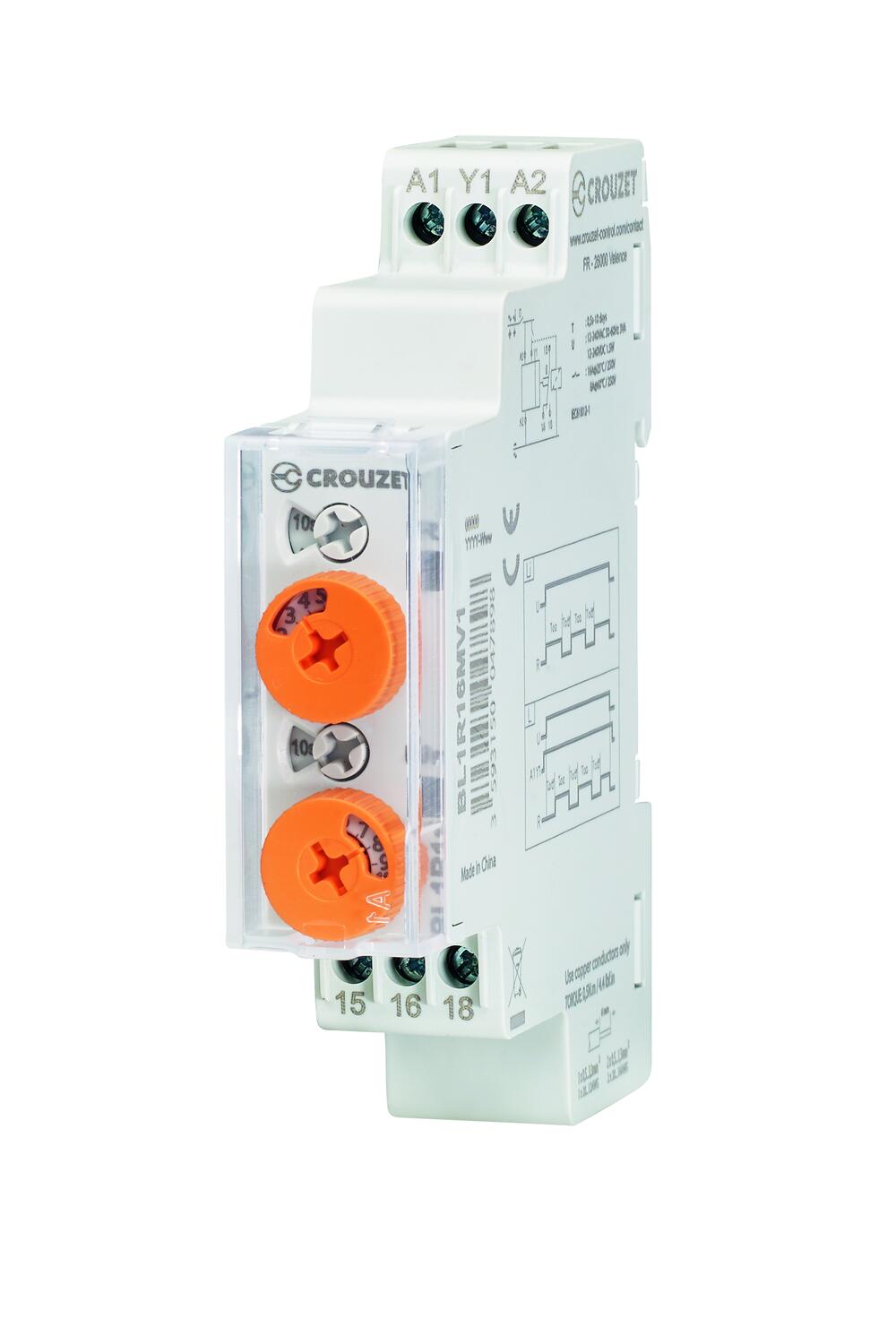

BL1R og BL2R har pause-/gangtidsfunksjon der tidene for pause- og gangtid kan settes uavhengig av hverandre.

En ekstern last kan kobles parallellt med styreingangen (Y1).
Grønn lysdiode indikerer tilkoblet driftsspenning (blinker under tidsregning).
Gul lysdiode indikerer at relékontakten er aktivert.
Samtlige modeller har multispenning (12-240 V AC/DC).

Syr-Line serien har en transparent beskyttelseskåpe over innstillingsrattene for å forhindre ufrivillige endringer.

Beskyttelseskåpen kan enkelt fjernes om man endrer innstillinger ofte, og om man vil ha enklere tilgang.

I tabellen nedenfor hvises en beksrivelse av de respektive funksjonene.

Funksjon A
	Forsinket inn, fast signal Når driftspenningen A1-A2 kobles til, begynner tidsregningen. Etter innstilt tid veksler reléet fra 15-16 til 15-18. Returnerer til 15-16 når driftspenningen brytes. 2 tidskontakter eller 2 vekslende hvorav 1 er momentan.
Funksjon Ac
	Kombinert forsinket inn/ut Driftspenningen A1-A2 tilkoblet. Når Y1 aktiveres begynner den første tidsregningen (forsinket inn). Når innstilt tid (T) oppnås veksler relét fra 15-16 til 15-18. Når Y1 brytes begynner den andre tidsregningen (forsinket ut), og reléet veksler tilbake til 15-16 når den innstilte tiden tiden er utløpt. Innstilt tid (T) er den samme for begge tidsregningene. 2 vekslende, hvorav 1 alt. momentan.
Funksjon At
	Forsinket inn med summering, pulsstyrt OBS! Y1 må være tilkoblet når driftsspenningen A1-A2 kobles til, ellers ender man opp med en A-funksjon i stedet. Y1 aktiveres og brytes vekselvis. Når den totale tiden Y1 har vært "brutt"" er lik den innstilte tiden, veksler reléet fra 15-16 til 15-18. Når driftsspenningen A1-A2 brytes, tilbakestilles reléutgangen. 2 vekslende, hvorav 1 alt. momentan.
Funksjon B
	Stillbar pulslengde Driftspenningen A1-A2 tilkoblet. Når Y1 aktiveres starter tidsregningen, og reléet veksler fra 15-16 til 15-18. Etter innstillt tid returnerer reléet til 15-16 selv om Y1 fremdeles er aktiv. 2 vekslende, hvorav 1 alt. momentan.
Funksjon C
	Forsinket ut Driftspenningen A1-A2 tilkoblet. Når Y1 aktiveres, veksler reléet fra 15-16 til 15-18. Tidsregningen begynner først når Y1 brytes. Reléet returnerer til 15-16 når innstillt tid er oppnådd. Om Y1 brytes før tidsregningen er ferdig, nullstilles tiden. 2 tidskontakter eller 1 vekslende, hvorav 1 alt. momentan.
Funksjon D
	Blinkrelé Når driftspenningen A1-A2 kobles til, starter tidsregningen. Reléet begynner med pause og veksler fra 15-16 til 15-18, og deretter tilbake 15-16. Dette fortsetter så lenge driftsspenningen A1-A2 er tilkoblet. Innstillt tid (T) er lik for både pause og gangtid. 2 vekslende, hvorav 1 alt. momentan.
Funksjon Di
	Blinkrelé, invertert Når driftspenningen A1-A2 kobles til, starter tidsregningen. Reléet veksler direkte fra 15-16 til 15-18, og deretter tilbake til 15-16. Dette fortsetter så lenge driftsspenningen A1-A2 er tilkoblet. Innstillt tid (T) er lik for både pause og gangtid. 2 vekslende, hvorav 1 alt. momentan.
Funksjon H
	Forsinket inn, invertert Når driftsspenningen A1-A2 tilkobles begynner tidsregningen, samtidig som reléet veksler fra 15-16 til 15-18. Etter innstillt tid returnerer reléet til 15-16, og dette skjer selv om driftsspenningen A1-A2 brytes. 2 vekslende, hvorav 1 alt. momentan.
Funksjon Ht
	Forsinket inn med summering, pulsstyrt OBS! Y1 må være tilkoblet når driftsspenningen A1-A2 kobles til, ellers ender man opp med en H-funksjon i stedet. Y1 aktiveres og brytes vekselvis. Når den totale tiden Y1 har vært "brutt"" er lik den innstilte tiden, veksler reléet tilbake fra 15-18 til 15-16 (reléet vekslet til 15-18 når A1-A2 ble tilkoblet). 2 vekslende, hvorav 1 alt. momentan.
Funksjon N
	Safe-Guard forsinket ut Etter første pulsen på Y1 veksler reléet fra 15-16 til 15-18. Om tiden mellom to pulser overskrider innstillt tid returnerer reléet til 15-16. Uavhengig om signalet er til eller fra.
Funksjon TL
	Skrittrelé (bistabilt) Når styrespenningen Y1 tilkobles veksler reléet fra 15-16 til 15-18, og holder denne posisjonen til Y1 tilkobles igjen. Da returnerer reléet til 15-16.
Funksjon Tt
	Skrittrelé forsinket ut (bistabilt) Når driftsspenningen Y1 tilkobles veksler reléet fra 15-16 til 15-18. Etter innstillt tid (T)er oppnådd, veksler reléet tillbake til 15-16. Om styrespenningen Y1 tilkobles igjen før tiden (T) har utløpt, veksler reléet til 15-16.
Funksjon L (A1-Y1 byglas)
	Pause-/gangtid Når driftsspenningen A1-A2 tilkobles begynner den første tidsregningen (T1). Etter at innstillt tid er utløpt veksler reléet igjen, og den andre tidsregningen (T2) starter. Syklusen fortsetter til driftsspenningen A1-A2 brytes. T1 og T2 settes uavhengig av hverandre. 2 tidskontakter
Funksjon Li
	Paus-/gångtid, invertert Når driftsspenningen A1-A2 tilkobles veksler reléet til 15-18, og den første tidsregningen (T1) starter. Etter innstillt tid veksler reléet tilbake til 15-16, og den andre tidsregningen (T2) startes. Syklusen fortsetter til driftsspenningen A1-A2 brytes. T1 og T2 settes uavhengig av hverandre.

Les mer

Singel- eller multifunksjon
7 tidsområder: 0,5 sek - 240 timer
Multispenning 12-240 V AC/DC
17,5 mm bred - DIN-skinne montering

Valgt variant

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Funksjon
Funksjon	A, Ac, At, B, C, D, Di, H, Ht, N, TL, Tt
Tidsområde	0,5-10 s, 0,05-1 min, 0,5-10 min, 0,05-1 h, 0,5-10 h, 0,05-1 d, 0,5-10 d
Responstid tilslag	30 ms
Responstid fraslag	120 ms
Repeternøyaktighet	0,5 %
Multifunksjon	Ja
Utgang	Relé 1-polt vekslende
Elektriske data
Effektforbruk	1,5 W
Brytevne	4000 VA / 90W @25°C
Brytestrøm maks.	16 A
Kabeltverrsnitt uten hylse	1 x 0,5-3,3 mm², 2 x 0,5-1,5 mm²

Invisible Heading
Matespenning	12-240V AC/DC
Øvrige tekniske data
Montering	DIN-skinne
IP-klasse tilkobling	IP20
IP-klasse kåpe	IP40
Temperaturområde fra	-20 °C
Temperaturområde til	60 °C
Oppbevaringstemperatur fra	-40 °C
Oppbevaringstemperatur til	70 °C
Vekt	70 g
Godkjenninger	CCC, CE, REACH, RoHS, UL

Nedlastbare filer

Mål og innkobling

Tekniske illustrasjoner

Produktbeskrivelse

BM1R og BM2R er multifunksjonsreléer med 12 ulike instillbare funksjoner.

På BM2R kan relékontakt 2 (R2) settes til enten å følge tidsinnstillingen, eller aktiveres av tidsreléets driftsspenning.

BL1R og BL2R har pause-/gangtidsfunksjon der tidene for pause- og gangtid kan settes uavhengig av hverandre.

Syr-Line serien har en transparent beskyttelseskåpe over innstillingsrattene for å forhindre ufrivillige endringer.

Beskyttelseskåpen kan enkelt fjernes om man endrer innstillinger ofte, og om man vil ha enklere tilgang.

I tabellen nedenfor hvises en beksrivelse av de respektive funksjonene.

Funksjon A
	Forsinket inn, fast signal Når driftspenningen A1-A2 kobles til, begynner tidsregningen. Etter innstilt tid veksler reléet fra 15-16 til 15-18. Returnerer til 15-16 når driftspenningen brytes. 2 tidskontakter eller 2 vekslende hvorav 1 er momentan.
Funksjon Ac
	Kombinert forsinket inn/ut Driftspenningen A1-A2 tilkoblet. Når Y1 aktiveres begynner den første tidsregningen (forsinket inn). Når innstilt tid (T) oppnås veksler relét fra 15-16 til 15-18. Når Y1 brytes begynner den andre tidsregningen (forsinket ut), og reléet veksler tilbake til 15-16 når den innstilte tiden tiden er utløpt. Innstilt tid (T) er den samme for begge tidsregningene. 2 vekslende, hvorav 1 alt. momentan.
Funksjon At
	Forsinket inn med summering, pulsstyrt OBS! Y1 må være tilkoblet når driftsspenningen A1-A2 kobles til, ellers ender man opp med en A-funksjon i stedet. Y1 aktiveres og brytes vekselvis. Når den totale tiden Y1 har vært "brutt"" er lik den innstilte tiden, veksler reléet fra 15-16 til 15-18. Når driftsspenningen A1-A2 brytes, tilbakestilles reléutgangen. 2 vekslende, hvorav 1 alt. momentan.
Funksjon B
	Stillbar pulslengde Driftspenningen A1-A2 tilkoblet. Når Y1 aktiveres starter tidsregningen, og reléet veksler fra 15-16 til 15-18. Etter innstillt tid returnerer reléet til 15-16 selv om Y1 fremdeles er aktiv. 2 vekslende, hvorav 1 alt. momentan.
Funksjon C
	Forsinket ut Driftspenningen A1-A2 tilkoblet. Når Y1 aktiveres, veksler reléet fra 15-16 til 15-18. Tidsregningen begynner først når Y1 brytes. Reléet returnerer til 15-16 når innstillt tid er oppnådd. Om Y1 brytes før tidsregningen er ferdig, nullstilles tiden. 2 tidskontakter eller 1 vekslende, hvorav 1 alt. momentan.
Funksjon D
	Blinkrelé Når driftspenningen A1-A2 kobles til, starter tidsregningen. Reléet begynner med pause og veksler fra 15-16 til 15-18, og deretter tilbake 15-16. Dette fortsetter så lenge driftsspenningen A1-A2 er tilkoblet. Innstillt tid (T) er lik for både pause og gangtid. 2 vekslende, hvorav 1 alt. momentan.
Funksjon Di
	Blinkrelé, invertert Når driftspenningen A1-A2 kobles til, starter tidsregningen. Reléet veksler direkte fra 15-16 til 15-18, og deretter tilbake til 15-16. Dette fortsetter så lenge driftsspenningen A1-A2 er tilkoblet. Innstillt tid (T) er lik for både pause og gangtid. 2 vekslende, hvorav 1 alt. momentan.
Funksjon H
	Forsinket inn, invertert Når driftsspenningen A1-A2 tilkobles begynner tidsregningen, samtidig som reléet veksler fra 15-16 til 15-18. Etter innstillt tid returnerer reléet til 15-16, og dette skjer selv om driftsspenningen A1-A2 brytes. 2 vekslende, hvorav 1 alt. momentan.
Funksjon Ht
	Forsinket inn med summering, pulsstyrt OBS! Y1 må være tilkoblet når driftsspenningen A1-A2 kobles til, ellers ender man opp med en H-funksjon i stedet. Y1 aktiveres og brytes vekselvis. Når den totale tiden Y1 har vært "brutt"" er lik den innstilte tiden, veksler reléet tilbake fra 15-18 til 15-16 (reléet vekslet til 15-18 når A1-A2 ble tilkoblet). 2 vekslende, hvorav 1 alt. momentan.
Funksjon N
	Safe-Guard forsinket ut Etter første pulsen på Y1 veksler reléet fra 15-16 til 15-18. Om tiden mellom to pulser overskrider innstillt tid returnerer reléet til 15-16. Uavhengig om signalet er til eller fra.
Funksjon TL
	Skrittrelé (bistabilt) Når styrespenningen Y1 tilkobles veksler reléet fra 15-16 til 15-18, og holder denne posisjonen til Y1 tilkobles igjen. Da returnerer reléet til 15-16.
Funksjon Tt
	Skrittrelé forsinket ut (bistabilt) Når driftsspenningen Y1 tilkobles veksler reléet fra 15-16 til 15-18. Etter innstillt tid (T)er oppnådd, veksler reléet tillbake til 15-16. Om styrespenningen Y1 tilkobles igjen før tiden (T) har utløpt, veksler reléet til 15-16.
Funksjon L (A1-Y1 byglas)
	Pause-/gangtid Når driftsspenningen A1-A2 tilkobles begynner den første tidsregningen (T1). Etter at innstillt tid er utløpt veksler reléet igjen, og den andre tidsregningen (T2) starter. Syklusen fortsetter til driftsspenningen A1-A2 brytes. T1 og T2 settes uavhengig av hverandre. 2 tidskontakter
Funksjon Li
	Paus-/gångtid, invertert Når driftsspenningen A1-A2 tilkobles veksler reléet til 15-18, og den første tidsregningen (T1) starter. Etter innstillt tid veksler reléet tilbake til 15-16, og den andre tidsregningen (T2) startes. Syklusen fortsetter til driftsspenningen A1-A2 brytes. T1 og T2 settes uavhengig av hverandre.

Tilbehør

Lydfiler

Her er noen lydfiler

Relatert

Firmanyheter

Eliaden 2026 – tekniske løsninger for en smartere industri

Ny teknologi, faglige diskusjoner og spennende møter preget årets Eliaden på NOVA Spektrum 27.–29. mai. Gjennom tre innholdsrike messedager fikk vi muligheten til å møte både eksisterende og nye kunder fra hele elektro og automasjonsbransjen. For oss ble Eliaden en viktig møteplass der vi kunne vise bredden i sortimentet vårt, dele kompetanse og få verdifull innsikt i hvilke behov og utfordringer kundene står overfor i tiden fremover.

Produktnyheter

Intelligente DC-UPS-løsninger med Ethernet-integrasjon

CBI60W og CBI600W representerer en ny generasjon DC-UPS-løsninger med fullt integrert Ethernet kommunikasjon. Disse alt-i-ett modulene kombinerer strømforsyning, UPS-modul, intelligent batterilader og batteritester i én kompakt enhet. Resultatet er en løsning som sikrer kontinuerlig strømforsyning og høy driftssikkerhet, selv under krevende forhold.

Produktnyheter

Lastskillebrytere med høy fleksibilitet og kompakt design

Fra Lovato Electric lagerfører vi et bredt sortiment av lastskillebrytere i GA-serien fra 16 til 160 A. Serien kombinerer kompakte mål, høy brytekapasitet og fleksible tilpasningsmuligheter, og er utviklet for både industrielle applikasjoner og solcelleanlegg. Med modulær oppbygning, mange håndtaksalternativer og et stort utvalg tilbehør kan bryterne enkelt tilpasses ulike installasjoner og krav.

F-gassforordningen og nye krav til kjøleaggregater

Kunnskap

F-gassforordningen (EU) 2024/573 – nye krav til kjøleaggregater

Den nye F-gassforordningen (EU) 2024/573 endrer forutsetningene for kjøle- og klimasystemer i industrielle applikasjoner. Skjerpede krav til fluorerte klimagasser innebærer at mange eksisterende løsninger fases ut over tid, samtidig som feil teknologivalg kan bli kostbare på sikt.

Er Millenium riktig valg for din applikasjon?

Kunnskap

Er nye Millenium riktig micro PLS for din applikasjon?

Den nye generasjonen Millenium er utviklet for å videreføre et velprøvd konsept og tilpasse det til dagens krav til tilkobling, fleksibilitet og brukervennlighet. Denne guiden er for deg som ønsker å forstå hvordan nye Millenium brukes i praksis, hva som skiller den fra tidligere generasjoner og når den er riktig valg i en applikasjon.

Ny generasjon Puls DIN-skinne strømforsyninger

Produktnyheter

Ny generasjon DIN-skinne strømforsyninger

PULS har lansert en ny generasjon PLANET strømforsyninger som setter en ny standard for DIN-skinneløsninger i industrien. Serien kombinerer svært høy virkningsgrad med et kompakt design, og er utviklet for å håndtere dynamiske effektbehov og bidra til økt driftssikkerhet i automatiseringssystemer.

Artikler	Funksjon	Tidsområde	Responstid tilslag	Responstid fraslag	Repeternøyaktighet	Multifunksjon	Utgang	Effektforbruk	Brytevne	Brytestrøm maks.	Kabeltverrsnitt uten hylse	Matespenning	Montering	IP-klasse tilkobling	IP-klasse kåpe	Temperaturområde fra	Temperaturområde til	Oppbevaringstemperatur fra	Oppbevaringstemperatur til	Vekt	Godkjenninger
Tidsrelé BM1R multifunksjon 0,5s-240t 12-240 V AC/DC 16 A Artikkel: BM1R16MV1 Kopiert	A, Ac, At, B, C, D, Di, H, Ht, N, TL, Tt	0,5-10 s, 0,05-1 min, 0,5-10 min, 0,05-1 h, 0,5-10 h, 0,05-1 d, 0,5-10 d	30 ms	120 ms	0,5 %	Ja	Relé 1-polt vekslende	1,5 W	4000 VA / 90W @25°C	16 A	1 x 0,5-3,3 mm², 2 x 0,5-1,5 mm²	12-240V AC/DC	DIN-skinne	IP20	IP40	-20 °C	60 °C	-40 °C	70 °C	70 g	CCC, CE, REACH, RoHS, UL
Tidsrelé BM2R multifunksjon 0,5s-240t 12-240V AC/DC 2x8 A Artikkel: BM2R08MV1 Kopiert	A, Ac, At, B, C, D, Di, H, Ht, N, TL, Tt	0,5-10 s, 0,05-1 min, 0,5-10 min, 0,05-1 h, 0,5-10 h, 0,05-1 d, 0,5-10 d	30 ms	120 ms	0,5 %	Ja	Relé 2-polt vekslende	1,5 W	2000 VA / 80W @25°C	8 A	1 x 0,5-3,3 mm², 2 x 0,5-1,5 mm²	12-240V AC/DC	DIN-skinne	IP20	IP40	-20 °C	60 °C	-40 °C	70 °C	70 g	CCC, CE, REACH, RoHS, UL

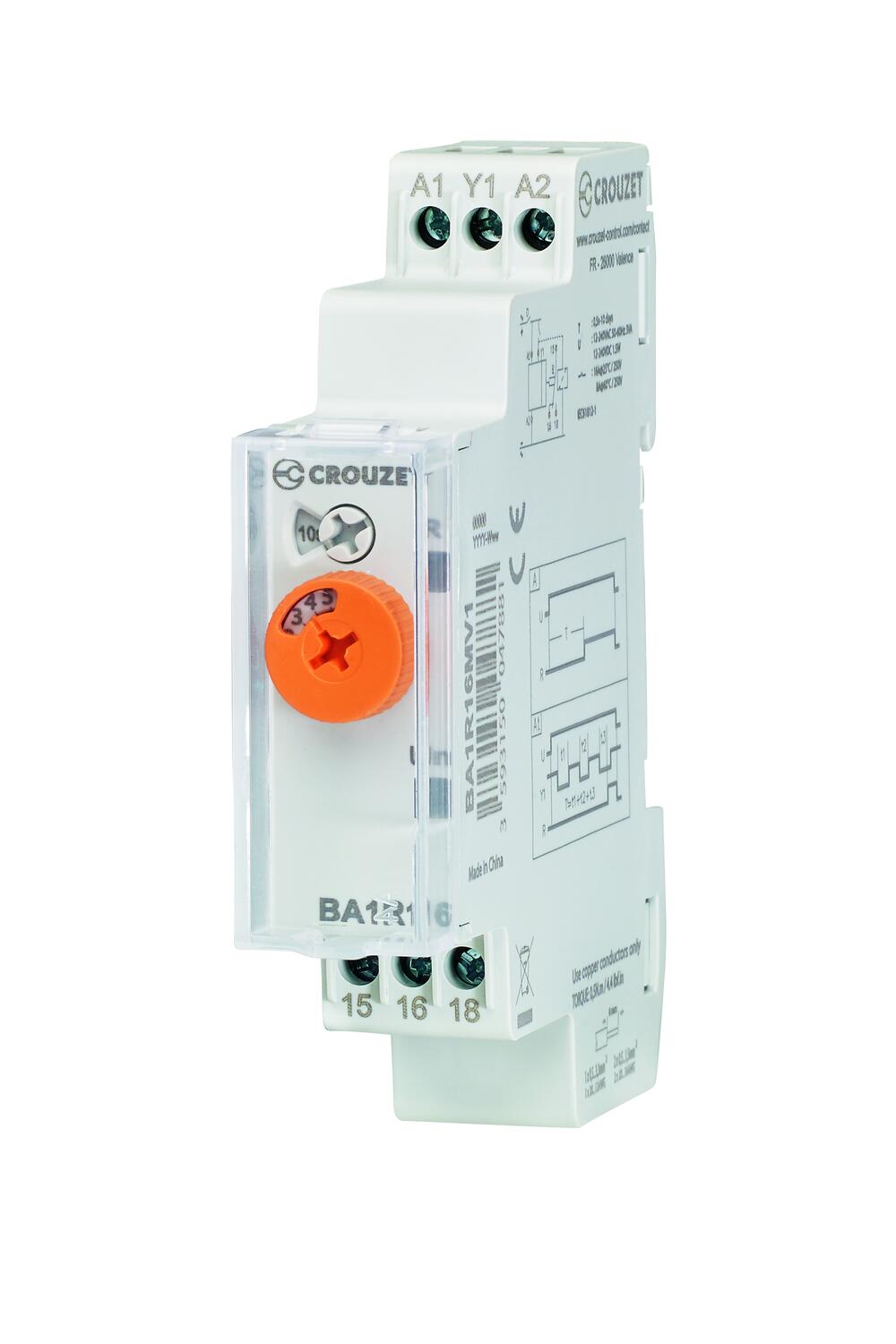

Tidsrelé BA1R forsinket inn 0,5s-240t 12-240V AC/DC 16 A Artikkel: BA1R16MV1 Kopiert	A, At	0,5-10 s, 0,05-1 min, 0,5-10 min, 0,05-1 h, 0,5-10 h, 0,05-1 d, 0,5-10 d	30 ms	120 ms	0,5 %	Nei	Relé 1-polt vekslende	1,5 W	4000 VA / 90W @25°C	16 A	1 x 0,5-3,3 mm², 2 x 0,5-1,5 mm²	12-240V AC/DC	DIN-skinne	IP20	IP40	-20 °C	60 °C	-40 °C	70 °C	70 g	CCC, CE, REACH, RoHS, UL

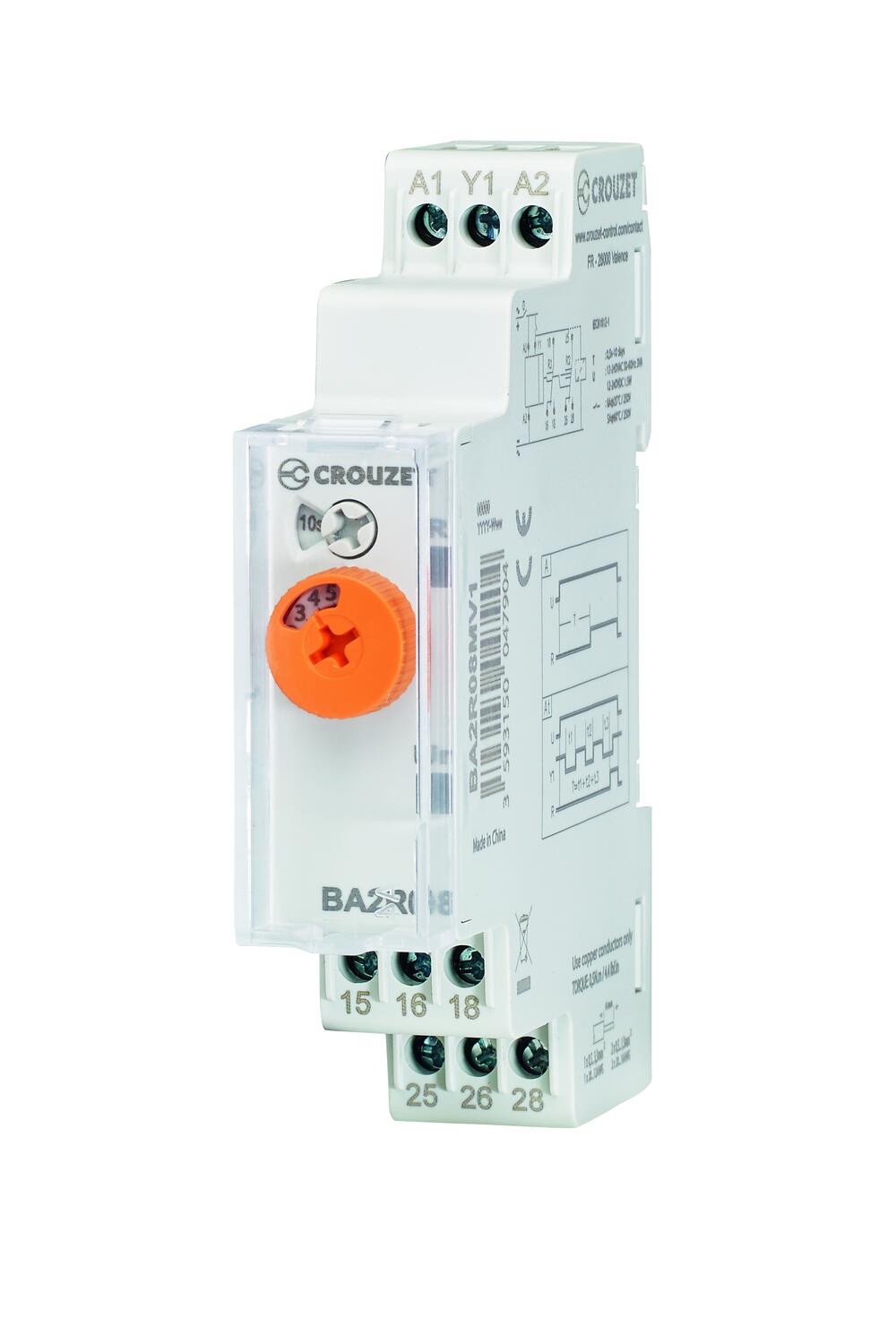

Tidsrelé BA2R forsinket inn 0,5s-240t 12-240V AC/DC 2x8 A Artikkel: BA2R08MV1 Kopiert	A, At	0,5-10 s, 0,05-1 min, 0,5-10 min, 0,05-1 h, 0,5-10 h, 0,05-1 d, 0,5-10 d	30 ms	120 ms	0,5 %	Nei	Relé 2-polt vekslende	1,5 W	2000 VA / 80W @25°C	8 A	1 x 0,5-3,3 mm², 2 x 0,5-1,5 mm²	12-240V AC/DC	DIN-skinne	IP20	IP40	-20 °C	60 °C	-40 °C	70 °C	70 g	CCC, CE, REACH, RoHS, UL
Tidsrelé BL1R pause-gangtid 0,5s-240t 12-240V AC/DC 16 A Artikkel: BL1R16MV1 Kopiert	L, Li	0,5-10 s, 0,05-1 min, 0,5-10 min, 0,05-1 h, 0,5-10 h, 0,05-1 d, 0,5-10 d	30 ms	120 ms	0,5 %	Nei	Relé 1-polt vekslende	1,5 W	4000 VA / 90W @25°C	16 A	1 x 0,5-3,3 mm², 2 x 0,5-1,5 mm²	12-240V AC/DC	DIN-skinne	IP20	IP40	-20 °C	60 °C	-40 °C	70 °C	70 g	CCC, CE, REACH, RoHS, UL
Tidsrelé BL2R pause-gangtid 0,5s-240t 12-240V AC/DC 2x8 A Artikkel: BL2R08MV1 Kopiert	L, Li	0,5-10 s, 0,05-1 min, 0,5-10 min, 0,05-1 h, 0,5-10 h, 0,05-1 d, 0,5-10 d	30 ms	120 ms	0,5 %	Nei	Relé 2-polt vekslende	1,5 W	2000 VA / 80W @25°C	8 A	1 x 0,5-3,3 mm², 2 x 0,5-1,5 mm²	12-240V AC/DC	DIN-skinne	IP20	IP40	-20 °C	60 °C	-40 °C	70 °C	70 g	CCC, CE, REACH, RoHS, UL
