DELCON

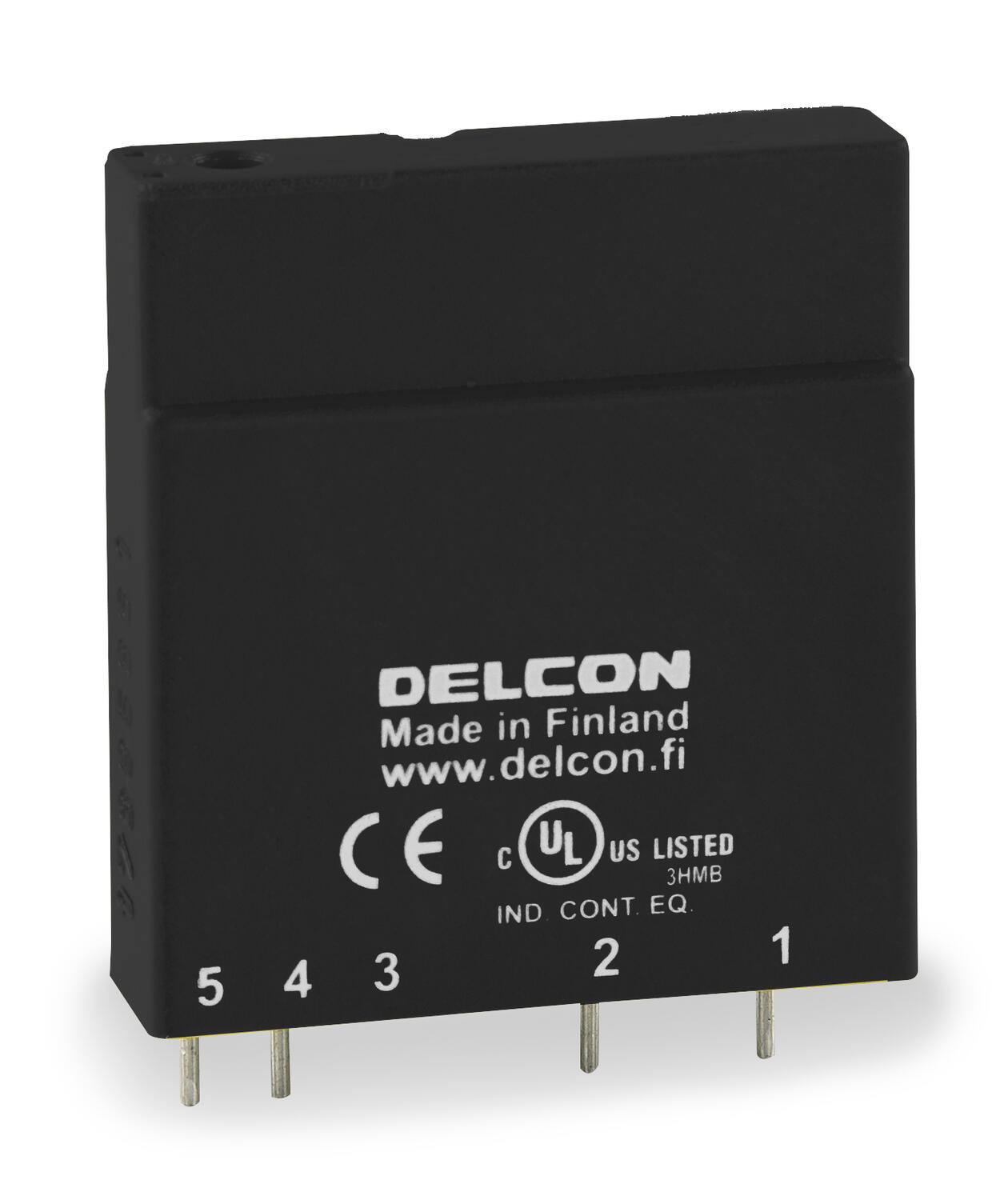

DELCON Statisk rele

Reléene benyttes som interface mellom styresystem og AC-laster Reléene klarer induktiv last uten at laststrømmen reduseres, noe som gjør reléene meget anvendelige for tilkobling av magnetventiler og kontaktorer. Reléene har ingen mekaniske deler, som gir en meget driftssikker applikasjon. De innebygde støybeskyttelsene gir en sikker funksjon, også i meget krevende industrimiljøer. Takket være støybeskyttelsen kan signalkabler legges parallelt med kraftkabler på eks. kabelstiger i mer enn 1,5 km uten at kapasitive overkoblinger påvirker reléet.

SLOP-modellene er spesielt laget for 2-leder givere og er blinde for lekkasjestrømmer opp til 3,0 mA. Ved frem-tilbake styring av AC motorer skal SLO24TRA benyttes. Reléet har høyere arbeidsspenning og tåler tilbake generert spenning fra motoren.



Releene finnes også med EX godkjenning, se kapitel EX releer



  • Imun mot kapasitive overkoblinger
  • Galvanisk isolasjon 4 kV, 8 mm krypavstadn
  • Effektiv støyeleminering
  • 3 A induktiv eller resistiv last
  • LED indikering
  • Hele 10 års garanti



356784_728.tif



Les mer
  • Spole: 5 - 24 V DC, 120 - 230 V AC
  • Last: 0-264 V AC, 1-3 A, (0-300 V DC, 1 A)
  • NO kontakt

Valgt variant

Flere varianter
delcon-logo.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Antall poler 1
Bredde 12,5 mm
Egetforbruk 15 mA
Egetforbruk maks. 17 mA
Fraslagsspenning 2,5 V
Fraslagstid 11 ms
Godkjenninger CE, UL
Halvleder Pulstransformator
Inngangsimpedans 0,3 kΩ
Inngangsspenning nom. 5
Kontakttype NO
Lastspenning AC maks. 265 V
Laststrøm AC maks. 3 A
Lekkasjestrøm 1,5 mA
Maks strøm 90 A (20ms)
Materiale PBT
Oppbevaringstemperatur fra -40 °C
Oppbevaringstemperatur til 70 °C
Spenningsfall 1 V
Temperaturområde fra -10 °C
Temperaturområde til 70 °C
Tilslagsspenning 2,7 V
Tilslagstid 0,5 ms
Vekt 40 g

Nedlastbare filer

Mål og innkobling

Tekniske illustrasjoner

Produktbeskrivelse

Reléene benyttes som interface mellom styresystem og AC-laster Reléene klarer induktiv last uten at laststrømmen reduseres, noe som gjør reléene meget anvendelige for tilkobling av magnetventiler og kontaktorer. Reléene har ingen mekaniske deler, som gir en meget driftssikker applikasjon. De innebygde støybeskyttelsene gir en sikker funksjon, også i meget krevende industrimiljøer. Takket være støybeskyttelsen kan signalkabler legges parallelt med kraftkabler på eks. kabelstiger i mer enn 1,5 km uten at kapasitive overkoblinger påvirker reléet.

SLOP-modellene er spesielt laget for 2-leder givere og er blinde for lekkasjestrømmer opp til 3,0 mA. Ved frem-tilbake styring av AC motorer skal SLO24TRA benyttes. Reléet har høyere arbeidsspenning og tåler tilbake generert spenning fra motoren.



Releene finnes også med EX godkjenning, se kapitel EX releer



  • Imun mot kapasitive overkoblinger
  • Galvanisk isolasjon 4 kV, 8 mm krypavstadn
  • Effektiv støyeleminering
  • 3 A induktiv eller resistiv last
  • LED indikering
  • Hele 10 års garanti



356784_728.tif



Tilbehør



Lydfiler

Her er noen lydfiler

Relatert

F-gassforordningen og nye krav til kjøleaggregater
Kunnskap

F-gassforordningen (EU) 2024/573 – nye krav til kjøleaggregater

Den nye F-gassforordningen (EU) 2024/573 endrer forutsetningene for kjøle- og klimasystemer i industrielle applikasjoner. Skjerpede krav til fluorerte klimagasser innebærer at mange eksisterende løsninger fases ut over tid, samtidig som feil teknologivalg kan bli kostbare på sikt.

Er Millenium riktig valg for din applikasjon?
Kunnskap

Er nye Millenium riktig micro PLS for din applikasjon?

Den nye generasjonen Millenium er utviklet for å videreføre et velprøvd konsept og tilpasse det til dagens krav til tilkobling, fleksibilitet og brukervennlighet. Denne guiden er for deg som ønsker å forstå hvordan nye Millenium brukes i praksis, hva som skiller den fra tidligere generasjoner og når den er riktig valg i en applikasjon.

Ny generasjon Puls DIN-skinne strømforsyninger
Produktnyheter

Ny generasjon DIN-skinne strømforsyninger

PULS har lansert en ny generasjon PLANET strømforsyninger som setter en ny standard for DIN-skinneløsninger i industrien. Serien kombinerer svært høy virkningsgrad med et kompakt design, og er utviklet for å håndtere dynamiske effektbehov og bidra til økt driftssikkerhet i automatiseringssystemer.

Vi kan nå tilby reservestrømsystemer fra Adel System
Firmanyheter

Adel System

Vi har gleden av å kunngjøre at OEM Automatic AS har inngått samarbeid med den anerkjente italienske produsenten ADEL System. Selskapet er kjent for sine avanserte løsninger innen industrielle strømforsyninger, DC-UPS systemer og intelligente batteriladere.
Gjennom dette samarbeidet kan vi nå tilby kundene våre et bredt produktsortiment som oppfyller selv de strengeste kravene til avbruddsfri strømforsyning og driftssikkerhet.

Komponenter for spesielle kjøretøy
Kunnskap

Mobile kjøretøy i krevende miljøer

Utviklingen av mobile kjøretøy går raskt. Kravene til sikkerhet, levetid, miljøytelse og avansert funksjonalitet øker, samtidig som kjøretøyene må være kostnadseffektive, robuste og enkle å vedlikeholde. Hos OEM Automatic støtter vi deg gjennom hele prosessen. Med bred teknisk kompetanse og tett samarbeid med ledende produsenter hjelper vi deg med å velge riktige komponenter for de mest krevende miljøene.

Nye strømtransformatorer fra Elco
Produktnyheter

Nye strømtransformatorer fra ELCO

ELCO lanserer nå to nye strømtransformatorer med innebygget 4–20 mA utsignal, utviklet for enkel integrasjon i industrielle måle og overvåkingssystemer. Begge modellene er loopmatede, monteres på DIN skinne og tilbyr høy målenøyaktighet kombinert med kompakt design.

Artikler Egetforbruk Egetforbruk maks. Egetforbruk maks. Fraslagsspenning Fraslagstid Inngangsimpedans Inngangsspenning nom. Lastspenning AC maks. Lastspenning DC maks. Laststrøm AC maks. Lekkasjestrøm Maks strøm Spenningsfall Temperaturområde fra Tilslagsspenning Tilslagstid Pris
svart.tif
Utgangsrele 5V DC, utgang: 265V AC/3A
Artikkel:
SLO5TR Kopiert
(EL4339155) Kopiert
15 mA
17 mA
2,5 V
11 ms
0,3 kΩ
5
265 V
3 A
1,5 mA
90 A (20ms)
1 V
-10 °C
2,7 V
0,5 ms
svart.tif
Utgangsrele 12V DC, utgang: 0-265V AC/3A
Artikkel:
SLO12TR Kopiert
12 mA
15 mA
7 V
11 ms
1 kΩ
12
265 V
3 A
1,5 mA
90 A (20ms)
1 V
-10 °C
8 V
0,5 ms
svart.tif
Utgangsrele 24V DC, utgang: 0-265V AC/3A
Artikkel:
SLO24TR Kopiert
(EL4339153) Kopiert
15 mA
17 mA
14 V
11 ms
1,4 kΩ
24
265 V
3 A
50 µA
90 A (20ms)
1 V
-10 °C
16 V
0,5 ms
svart.tif
Utgangsrele 24V DC, utgang: 0-460V AC/2,5A Motorlast
Artikkel:
SLO24TRA Kopiert
15 mA
17 mA
14 V
11 ms
1,4 kΩ
24
460 V
2,5 A
50 µA
60 A (20ms)
1 V
-10 °C
16 V
0,5 ms
svart.tif
Utgangsrele 24V DC, utgang: 300V DC/1,2A, hurtig fraslag
Artikkel:
SLO24IRA Kopiert
(EL4308072) Kopiert
15 mA
17 mA
14 V
11 ms
1,4 kΩ
24
265 V
300 V
3 A
50 µA
90 A (20ms)
1 V
-10 °C
16 V
0,5 ms
svart.tif
Utgangsrele 120V AC, utgang: 0-250V AC/3A 2-tråds givere
Artikkel:
SLOP120TR Kopiert
5 mA
6 mA
65 V
20 ms
24 kΩ
120
265 V
3 A
1,5 mA
90 A (20ms)
1 V
-25 °C
80 V
10 ms
svart.tif
Utgangsrele 230V AC, utgang: 0-250VAC 1A
Artikkel:
SLOA230TR Kopiert
(EL4339148) Kopiert
5 mA
6 mA
110 V
50 ms
46 kΩ
230
265 V
1 A
1,5 mA
90 A (20ms)
1,5 V
-25 °C
170 V
50 ms
svart.tif
Utgangsrele 230V AC, utgang: 0-250V AC 1,5A, 2-tråds givere
Artikkel:
SLOP230TR Kopiert
5 mA
6 mA
110 V
20 ms
46 kΩ
230
265 V
1,5 A
1,5 mA
90 A (20ms)
1,5 V
-25 °C
170 V
10 ms
