LÜTZE

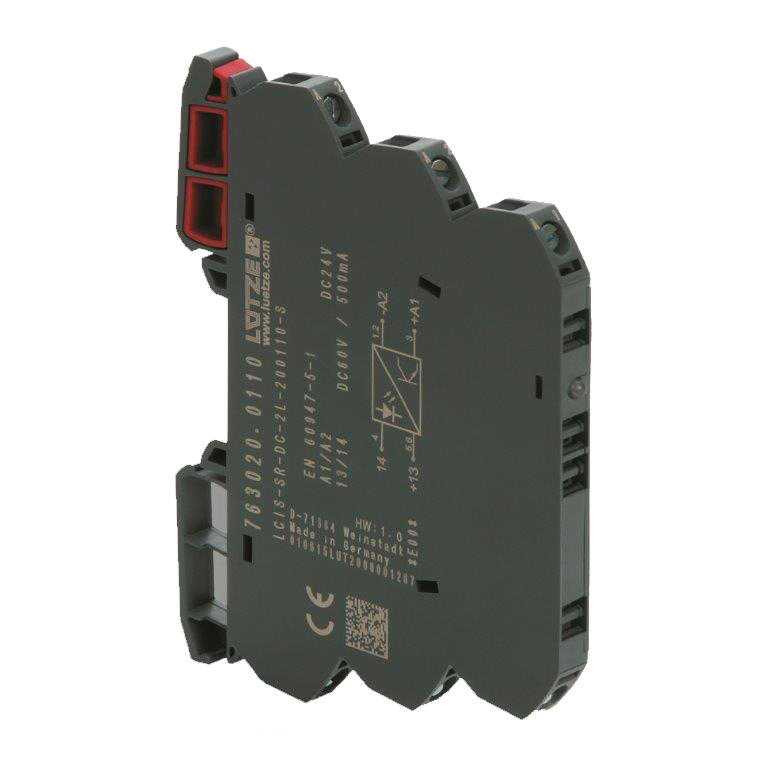

LCIS optokobler
Lutzes nye rekkeklemmerele serie LCIS bygger kun 6,2 mm, noe som sparer plass i elektrotavlen og gir plass til andre komponenter.
Byggehøyden er meget lav, under 80 mm. Dette gjør at releene passer i f.eks mindre koblingsbokser med lav bygge høyde eller i elektrotavler hvor det f.eks. er montert inn HMI panel.
Releene er også symetrisk på DIN-skinnen. Det går ann å vende releene 180 grader for å skille på om det er inngangsreleer eller utgangsreleer uten at det påvirker målene.
Entrelec`s standardmerking 5x5 mm (RC55 merking) passer. Alle tilkoblinger er tydelig lasermerket, eks A1, A2 osv.
Alle tilkoblinger er laskbare i eget spor med klippbare 16-polte laskekammer. F.eks felles minus driftsspenning.
Rekkeklemme releene finnes med skrutilkoblinger eller med Push-in teknikk. Push-inn variantene har 2 mm testuttak.
LCIS er designet og produsert etter en ny patentert press-teknikk som innebærer at det ikke finnes lodde punkter i produktet, som kan forårsake feil. Dette gir en sikker og konstant kvalitet på produktet.
Disse releene her er av optokobler og halvleder teknikk. D.v.s at man ikke har noen bevegelige deler. Dette er en
stor fordel der man har mange til- og fraslag og en rask frekvens. Eks innsignal til PLS e.l.
Tekniske data
Primærkrets | 24 V DC |
Tilkoblingsspenning | 11-30 V |
Strømforbruk | 9 mA |
Beskyttelse (inng) | Varistor |
Status indikering | Grønn LED |
Sekundærkrets |
|
Type av utgang | Triac, NO-kontakt, nullvolt switching |
Spenning maks./min. | 264 V AC / 20 V AC |
Brytestrøm maks./ min. | 2 A / 5mA |
Lekkasjestrøm | 1 mA |
Beskyttelse (utg) | Varistor |
Tilslagsforsinkelse | <10 ms |
Fraslagsforsinkelse | <10 ms |
Maks frekvens | 10 Hz |
Tilkobling (enleder) | 0,25-2,5 mm² |
Tilkobl. (flerleder/nite) | 0,25-1,5 mm² |
Skrutrekker (rett spor) | 3,5 mm x 0,5 mm |
Isolasjon inn/ut | 4 kV |
Arbeidstemperatur | -25 °C til +60 °C |
Lagringstemperatur | -40 °C til +80 °C |
IP klasse | IP20 |
Mål BxHxD | 6,2x93x73 mm |
Materiale | PA 6.6 (UL94 V0) |
Vekt | 30 g |
CE-godkjent | Ja |
Godkjenninger | UL, CSA, GL |
Innkobling
Mål | Innkobling |
|
|
Merking | |
| |
Bestillingsnummer
Bestillingsnummer | Beskrivelse | Spolespenning | Utgang |
Skrutilkobling |
|
|
|
763020.0220 | Optokobler,skrutilk, spole 11-30 V DC, NO kont, lastsp: 264 V AC, 2 A, nullvolt styrt | 11-30 V DC | 20-264 V AC, 2 A |
Push-in tilkobling |
|
|
|
764020.0220 | Optokobler, Push-in, spole 11-30 V DC, NO kont, lastsp: 264 V AC, 2 A, nullvolt styrt | 11-30 V DC | 20-264 V AC, 2 A |
Laskekammer |
|
|
|
762803.1000 | Laskekam, 2-polt |
|
|
762813.1000 | Laskekam, 4-polt |
|
|
762823.1000 | Laskekam, 8-polt |
|
|
762833.1000 | Laskekam, 16-polt |
|
|
|
|
|
|
Merking | (Entrelec`s RC55 passer utmerket) |
|
|
23003007 | Merking RC55 5x5 mm. 100 merkepunkter 1-100 |
|
|
23000012 | Merking RC55 5x5 mm. 100 merkepunkter BLANK |
|
|
23000200 | Merking RC55 5x5 mm. 100 merkepunkter 1-10 (10 ganger) |
|
|
23000301 | Merking RC55 5x5 mm. 100 merkepunkter 11-20 (10 ganger) |
|
|
23000402 | Merking RC55 5x5 mm. 100 merkepunkter 21-30 (10 ganger) |
|
|
23000503 | Merking RC55 5x5 mm. 100 merkepunkter 31-40 (10 ganger) |
|
|
23000604 | Merking RC55 5x5 mm. 100 merkepunkter 41-50 (10 ganger) |
|
|
Kontakt oss for andre typer merker.
Downloads
LCIS Katalog Engelsk | |
GL Marin godkjenning | |
|
|
Import / Eksport info: |
|
Commodity code (Tollstatistikk nr, HS kode) | 85381000 |
Opprinnelsesland | DE Germany |
Vekt | 30 g |
- 6,2 mm bred
- Skrutilk./Push-in
- Spole: 11-30 V DC
- Lastspenning: 264 V AC, 2 A
Valgt variant
Tekniske data
| Effektforbruk | 9 mA |
|---|---|
| Fraslagstid | 10 |
| Godkjenninger | CSA, DNV, GL, RoHS, UL |
| IP-klasse | IP20 |
| Isolasjonsspenning inn/ut | 4000 V |
| Lastspenning AC maks. | 264 V |
| Lastspenning AC min. | 20 V |
| Laststrøm AC maks. | 2 A |
| Laststrøm AC min. | 5 mA |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 80 °C |
|---|---|
| Styrespenning DC maks. | 30 V |
| Styrespenning DC min. | 11 V |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 60 °C |
| Tilkoblingsareal maks. | 2,5 mm² |
| Tilkoblingsareal min. | 0,25 mm² |
| Tilslagsforsinkelse | 10 ms |
| Vekt | 30 g |
Produktbeskrivelse
Lutzes nye rekkeklemmerele serie LCIS bygger kun 6,2 mm, noe som sparer plass i elektrotavlen og gir plass til andre komponenter.
Byggehøyden er meget lav, under 80 mm. Dette gjør at releene passer i f.eks mindre koblingsbokser med lav bygge høyde eller i elektrotavler hvor det f.eks. er montert inn HMI panel.
Releene er også symetrisk på DIN-skinnen. Det går ann å vende releene 180 grader for å skille på om det er inngangsreleer eller utgangsreleer uten at det påvirker målene.
Entrelec`s standardmerking 5x5 mm (RC55 merking) passer. Alle tilkoblinger er tydelig lasermerket, eks A1, A2 osv.
Alle tilkoblinger er laskbare i eget spor med klippbare 16-polte laskekammer. F.eks felles minus driftsspenning.
Rekkeklemme releene finnes med skrutilkoblinger eller med Push-in teknikk. Push-inn variantene har 2 mm testuttak.
LCIS er designet og produsert etter en ny patentert press-teknikk som innebærer at det ikke finnes lodde punkter i produktet, som kan forårsake feil. Dette gir en sikker og konstant kvalitet på produktet.
Disse releene her er av optokobler og halvleder teknikk. D.v.s at man ikke har noen bevegelige deler. Dette er en
stor fordel der man har mange til- og fraslag og en rask frekvens. Eks innsignal til PLS e.l.
Tekniske data
Primærkrets | 24 V DC |
Tilkoblingsspenning | 11-30 V |
Strømforbruk | 9 mA |
Beskyttelse (inng) | Varistor |
Status indikering | Grønn LED |
Sekundærkrets |
|
Type av utgang | Triac, NO-kontakt, nullvolt switching |
Spenning maks./min. | 264 V AC / 20 V AC |
Brytestrøm maks./ min. | 2 A / 5mA |
Lekkasjestrøm | 1 mA |
Beskyttelse (utg) | Varistor |
Tilslagsforsinkelse | <10 ms |
Fraslagsforsinkelse | <10 ms |
Maks frekvens | 10 Hz |
Tilkobling (enleder) | 0,25-2,5 mm² |
Tilkobl. (flerleder/nite) | 0,25-1,5 mm² |
Skrutrekker (rett spor) | 3,5 mm x 0,5 mm |
Isolasjon inn/ut | 4 kV |
Arbeidstemperatur | -25 °C til +60 °C |
Lagringstemperatur | -40 °C til +80 °C |
IP klasse | IP20 |
Mål BxHxD | 6,2x93x73 mm |
Materiale | PA 6.6 (UL94 V0) |
Vekt | 30 g |
CE-godkjent | Ja |
Godkjenninger | UL, CSA, GL |
Innkobling
Mål | Innkobling |
|
|
Merking | |
| |
Bestillingsnummer
Bestillingsnummer | Beskrivelse | Spolespenning | Utgang |
Skrutilkobling |
|
|
|
763020.0220 | Optokobler,skrutilk, spole 11-30 V DC, NO kont, lastsp: 264 V AC, 2 A, nullvolt styrt | 11-30 V DC | 20-264 V AC, 2 A |
Push-in tilkobling |
|
|
|
764020.0220 | Optokobler, Push-in, spole 11-30 V DC, NO kont, lastsp: 264 V AC, 2 A, nullvolt styrt | 11-30 V DC | 20-264 V AC, 2 A |
Laskekammer |
|
|
|
762803.1000 | Laskekam, 2-polt |
|
|
762813.1000 | Laskekam, 4-polt |
|
|
762823.1000 | Laskekam, 8-polt |
|
|
762833.1000 | Laskekam, 16-polt |
|
|
|
|
|
|
Merking | (Entrelec`s RC55 passer utmerket) |
|
|
23003007 | Merking RC55 5x5 mm. 100 merkepunkter 1-100 |
|
|
23000012 | Merking RC55 5x5 mm. 100 merkepunkter BLANK |
|
|
23000200 | Merking RC55 5x5 mm. 100 merkepunkter 1-10 (10 ganger) |
|
|
23000301 | Merking RC55 5x5 mm. 100 merkepunkter 11-20 (10 ganger) |
|
|
23000402 | Merking RC55 5x5 mm. 100 merkepunkter 21-30 (10 ganger) |
|
|
23000503 | Merking RC55 5x5 mm. 100 merkepunkter 31-40 (10 ganger) |
|
|
23000604 | Merking RC55 5x5 mm. 100 merkepunkter 41-50 (10 ganger) |
|
|
Kontakt oss for andre typer merker.
Downloads
LCIS Katalog Engelsk | |
GL Marin godkjenning | |
|
|
Import / Eksport info: |
|
Commodity code (Tollstatistikk nr, HS kode) | 85381000 |
Opprinnelsesland | DE Germany |
Vekt | 30 g |
