COMATRELECO
Pluggbare rekkeklemmereleer COMATRELECO
CRINT
De plassbesparende CRINT-1x- rekkeklemme reléene fra ComatReleco er ypperlige som mellomrele for PLS eller andre kontrollsystemer. Typiske applikasjoner er der inngangene krever en konvertering fra 230 VAC til 24 VDC, eller på utgangene 24 VDC til 230 VAC. Reléet er tilgjengelig med en rekke forskjellige kontaktalternativer, og basen tilbyr en skru- eller fjærtilkobling på terminalene. Alle reléer har LED -indikasjon som standard. Som tilbehør er det også jumperkammer som forenkler monteringen.
CRINT interface relay consists of two components
- Relay
- Socket
Codification for complete relay module (relay and socket)
1 |
| 2 | 3 | 4 | 5 | 6 |
| 7 | 8 |
CRINT | - | C | 1 | 1 | 1 | R | / | UC | 24V |
1. Product family CRINT | 5. Output 1 = AgSnO2 2 = AgSnO2 + 3μ Au 5 = NO / Solid state DC 8 = NO / Solid state AC | ||||||||
2. Type C = Combined version (Socket & relay) | |||||||||
3. Contact 1 = One change-over | 6. Options - = Standard version R = Railway version | ||||||||
4. Connection type 1 = Screw terminal 2 = Cage clamp terminal | 7. Supply voltage UC = AC/DC DC = Only for C1x5 and C1x8 | ||||||||
8. Nominal voltage 12V, 24V, 48V, 60V, 110-125V, 220-240V | |||||||||
Relay codification
1 |
| 2 | 3 | 4 | 5 |
CRINT | - | R | 11 | DC | 12V |
1. Product family CRINT | 4. Supply voltage DC | ||||
2. Type R = Relay | 5. Nominal voltage 12V, 24V, 48V, 60V * | ||||
3. Contact 11 = AgSnO2 12 = AgSnO2 + 3μ Au 15 = NO / Solid state DC 18 = NO / Solid state AC | * 60V relay used for all sockets with a nominal voltage higher than or equal to 60V | ||||

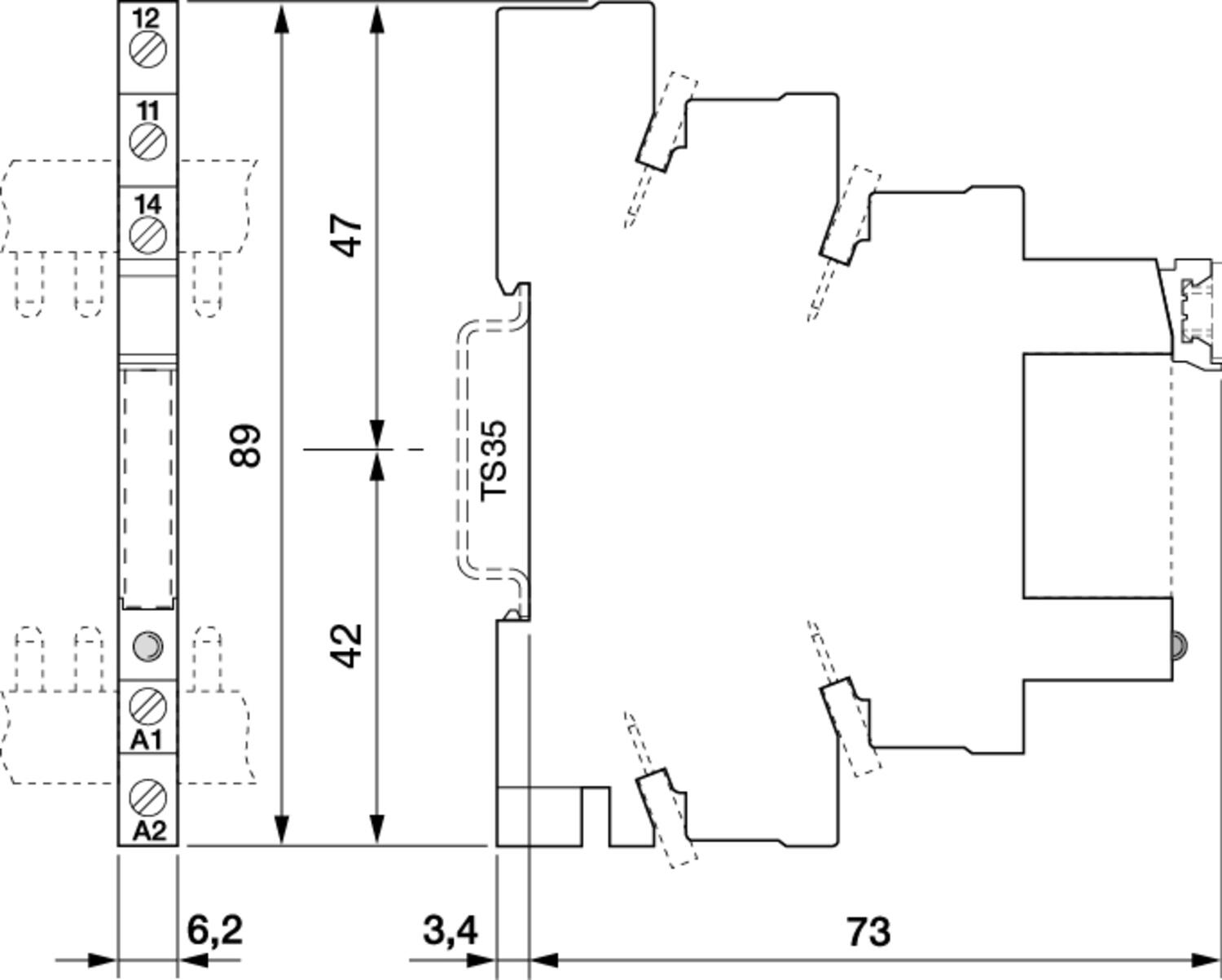

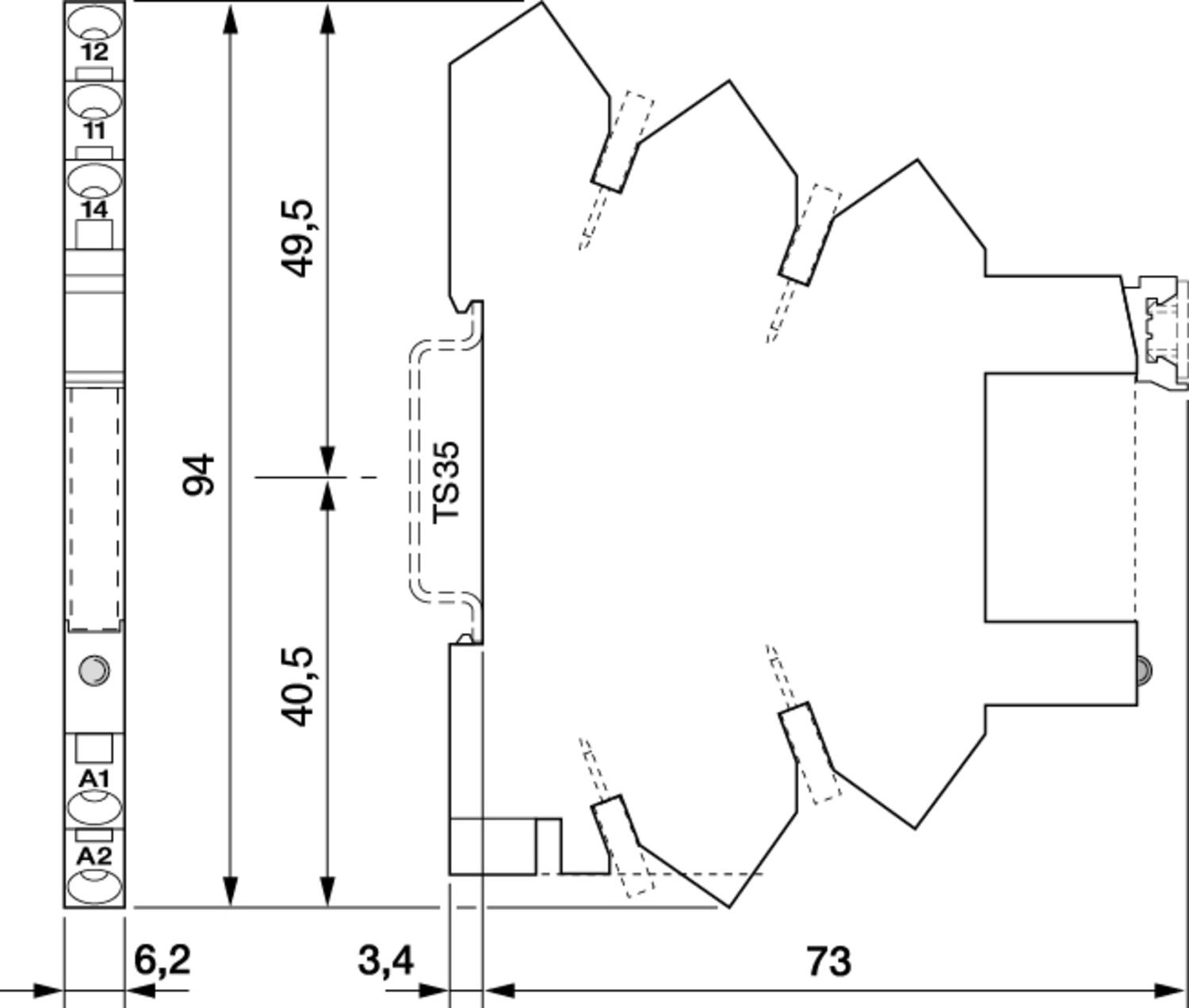

- 6,2 mm bredde
- Skrutilk./ Fjærtilk.
- Enkel lasking med kam
- Passer fargemessig sammen med Releco releer
Valgt variant
Tekniske data
| Anbefalt last maks. | 6 A, 250 V AC-1 / 6 A, 30 V DC-1 |
|---|---|
| Anbefalt last min. | 100 mA / 12 V |
| Antall kontakter | 1 |
| Arbeidsområde Un | 0,8…1,25 |

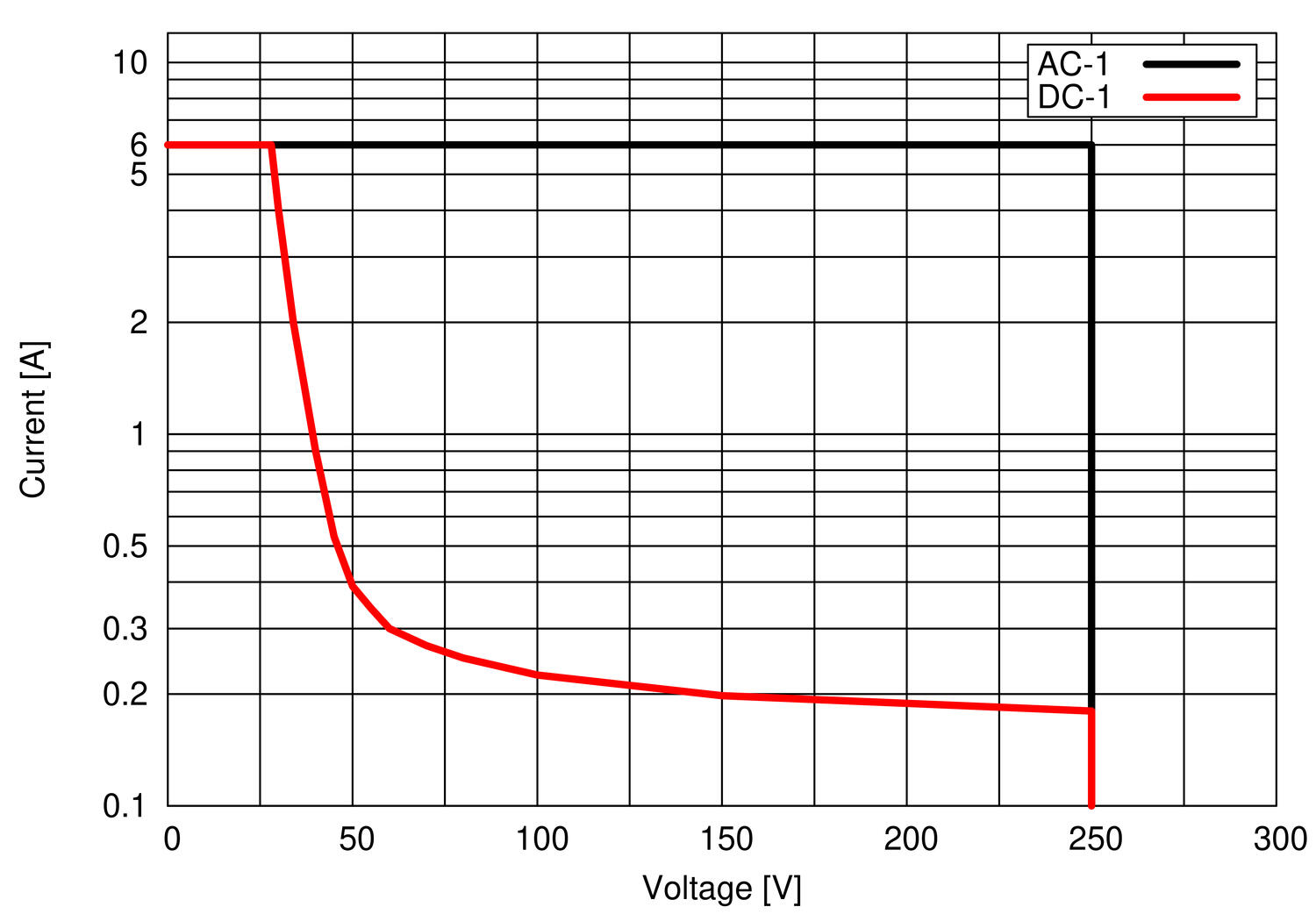

| Brytevne AC-1 / 230 V | 1500 |
| Brytevne AC-15 / 230 V | 300 |
| Brytevne DC-1 / 30 V | 180 |
| Brytevne strøm | 6 A |
| Coil voltage | 12 AC/DC |
| Innrusningsstrøm maks. | 15 A |
|---|---|
| IP-klasse | IP20 |
| Kontaktmateriale | AgSnO2 |
| Materiale | PA6 |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 85 °C |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 70 °C |
Nedlastbare filer
Produktbeskrivelse
De plassbesparende CRINT-1x- rekkeklemme reléene fra ComatReleco er ypperlige som mellomrele for PLS eller andre kontrollsystemer. Typiske applikasjoner er der inngangene krever en konvertering fra 230 VAC til 24 VDC, eller på utgangene 24 VDC til 230 VAC. Reléet er tilgjengelig med en rekke forskjellige kontaktalternativer, og basen tilbyr en skru- eller fjærtilkobling på terminalene. Alle reléer har LED -indikasjon som standard. Som tilbehør er det også jumperkammer som forenkler monteringen.
CRINT interface relay consists of two components
- Relay
- Socket
Codification for complete relay module (relay and socket)
1 |
| 2 | 3 | 4 | 5 | 6 |
| 7 | 8 |
CRINT | - | C | 1 | 1 | 1 | R | / | UC | 24V |
1. Product family CRINT | 5. Output 1 = AgSnO2 2 = AgSnO2 + 3μ Au 5 = NO / Solid state DC 8 = NO / Solid state AC | ||||||||
2. Type C = Combined version (Socket & relay) | |||||||||
3. Contact 1 = One change-over | 6. Options - = Standard version R = Railway version | ||||||||
4. Connection type 1 = Screw terminal 2 = Cage clamp terminal | 7. Supply voltage UC = AC/DC DC = Only for C1x5 and C1x8 | ||||||||
8. Nominal voltage 12V, 24V, 48V, 60V, 110-125V, 220-240V | |||||||||
Relay codification
1 |
| 2 | 3 | 4 | 5 |
CRINT | - | R | 11 | DC | 12V |
1. Product family CRINT | 4. Supply voltage DC | ||||
2. Type R = Relay | 5. Nominal voltage 12V, 24V, 48V, 60V * | ||||
3. Contact 11 = AgSnO2 12 = AgSnO2 + 3μ Au 15 = NO / Solid state DC 18 = NO / Solid state AC | * 60V relay used for all sockets with a nominal voltage higher than or equal to 60V | ||||
