CROUZET CONTROL

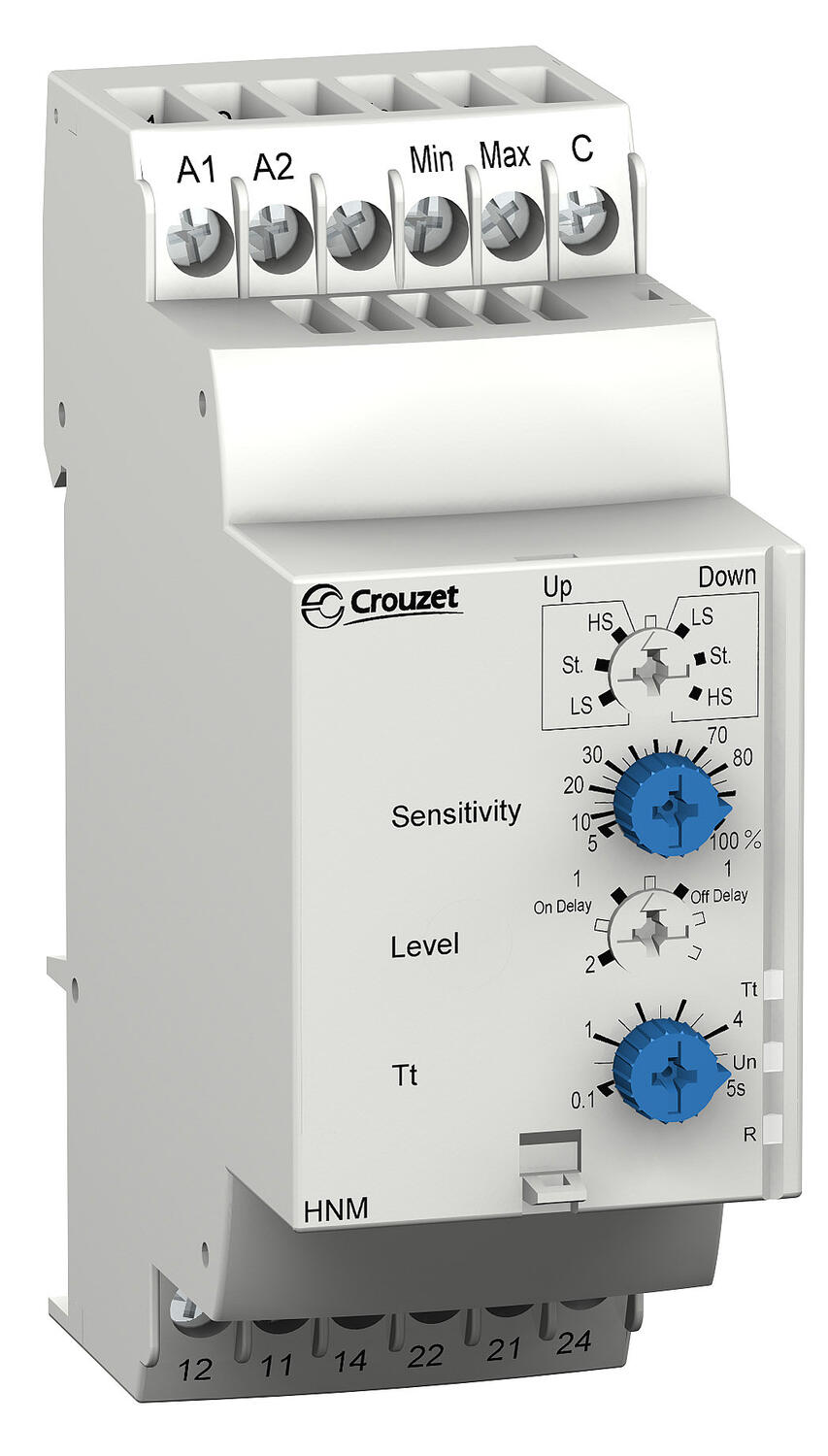

Nivåkontroll HNM
Nivåkontroll / overvåkningsrele
HNM måler nivåer ved hjelp av resistive sensorer. Prinsippet er basert på måling av forskjellen i motstanden mellom to nedsenkede elektroder. Når denne verdien faller under grenseverdien som er angitt på forsiden, veksler reléutgangen. For å unngå galvanisk korrosjon påføres elektrodene vekselstrøm.
Grønn LED indikerer driftsspenning og gul LED indikerer aktiv reléutgang. Hvis diodene blinker, indikerer det feil innstilling.
En rotasjonsbryter på forsiden gjør det mulig å velge måleområde og fyll- / dreneringsfunksjon. Med en annen bryter kan antall nivåer stilles inn (1 eller 2), og typen forsinkelse hvis 1-nivå modus er valgt. Posisjonene til disse bryterne blir registrert når driftsspenningen kobles til. Hvis bryteren er i feil posisjon, forblir reléet upåvirket og lysdiodene (LED) blinker for å indikere feil innstilling. Hvis bryterposisjonen endres under drift, begynner alle lysdiodene å blinke, men produktet fortsetter å fungere normalt med funksjonen som var innstilt sist driftsspenningen ble koblet til. Lysdiodene går tilbake til normal drift når bryteren tilbakestilles til sin opprinnelige posisjon (slik de stod når driftsspenningen ble koblet til). Grønn LED (Un) indikerer driftsspenning OK. Gul LED (R) indikerer aktiv reléutgang.
- 24-240 V AC/DC
- Resistive følere/elektroder
- Fylle- eller tømmefunksjon
- Kontroll av ett eller to nivåer
Valgt variant
Tekniske data
Funksjon |
|
|---|---|
| Giverkabel lengde maks. | 100 m |
| Tidsforsinkelse oppstart | 0,6 s |
| Tidsforsinkelse ved overskridelse av grenseverdi | 0,1-5s |
Elektrisk data |
|
| Utgang | Relé 2-polt vekslende |
| Brytevne | 5A, 250V AC/DC |
| Matespenning | 24-240V AC |
Øvrig teknisk data |
|
|---|---|
| IP-klasse tilkobling | IP20 |
| IP-klasse kåpe | IP30 |
| Temperaturområde fra | -20 °C |
| Temperaturområde til | 50 °C |
| Oppbevaringstemperatur fra | -40 °C |
| Oppbevaringstemperatur til | 70 °C |
| Vekt | 115 g |
| Godkjenninger | CE, CSA, RoHS, UL |
| Effektforbruk | 5 VA / 1.5 W |
Nedlastbare filer
Produktbeskrivelse
HNM måler nivåer ved hjelp av resistive sensorer. Prinsippet er basert på måling av forskjellen i motstanden mellom to nedsenkede elektroder. Når denne verdien faller under grenseverdien som er angitt på forsiden, veksler reléutgangen. For å unngå galvanisk korrosjon påføres elektrodene vekselstrøm.
Grønn LED indikerer driftsspenning og gul LED indikerer aktiv reléutgang. Hvis diodene blinker, indikerer det feil innstilling.
En rotasjonsbryter på forsiden gjør det mulig å velge måleområde og fyll- / dreneringsfunksjon. Med en annen bryter kan antall nivåer stilles inn (1 eller 2), og typen forsinkelse hvis 1-nivå modus er valgt. Posisjonene til disse bryterne blir registrert når driftsspenningen kobles til. Hvis bryteren er i feil posisjon, forblir reléet upåvirket og lysdiodene (LED) blinker for å indikere feil innstilling. Hvis bryterposisjonen endres under drift, begynner alle lysdiodene å blinke, men produktet fortsetter å fungere normalt med funksjonen som var innstilt sist driftsspenningen ble koblet til. Lysdiodene går tilbake til normal drift når bryteren tilbakestilles til sin opprinnelige posisjon (slik de stod når driftsspenningen ble koblet til). Grønn LED (Un) indikerer driftsspenning OK. Gul LED (R) indikerer aktiv reléutgang.
