MORS SMITT
Kraftrele 4-polt, 10 A
Mors Smitt har produsert releer siden tidlig 1900-tallet og er spesialiserte på kraftreleer for krevende DC-applikasjoner. Der vanlige tradisjonelle releer ikke rekker til er Mors Smitt ett selvsakt valg.
Produktportefølgen med releer er fokusert på markeder som kraftgenerering og kraftdistribusjon samt også generelle tyngre industrielle applikasjoner.

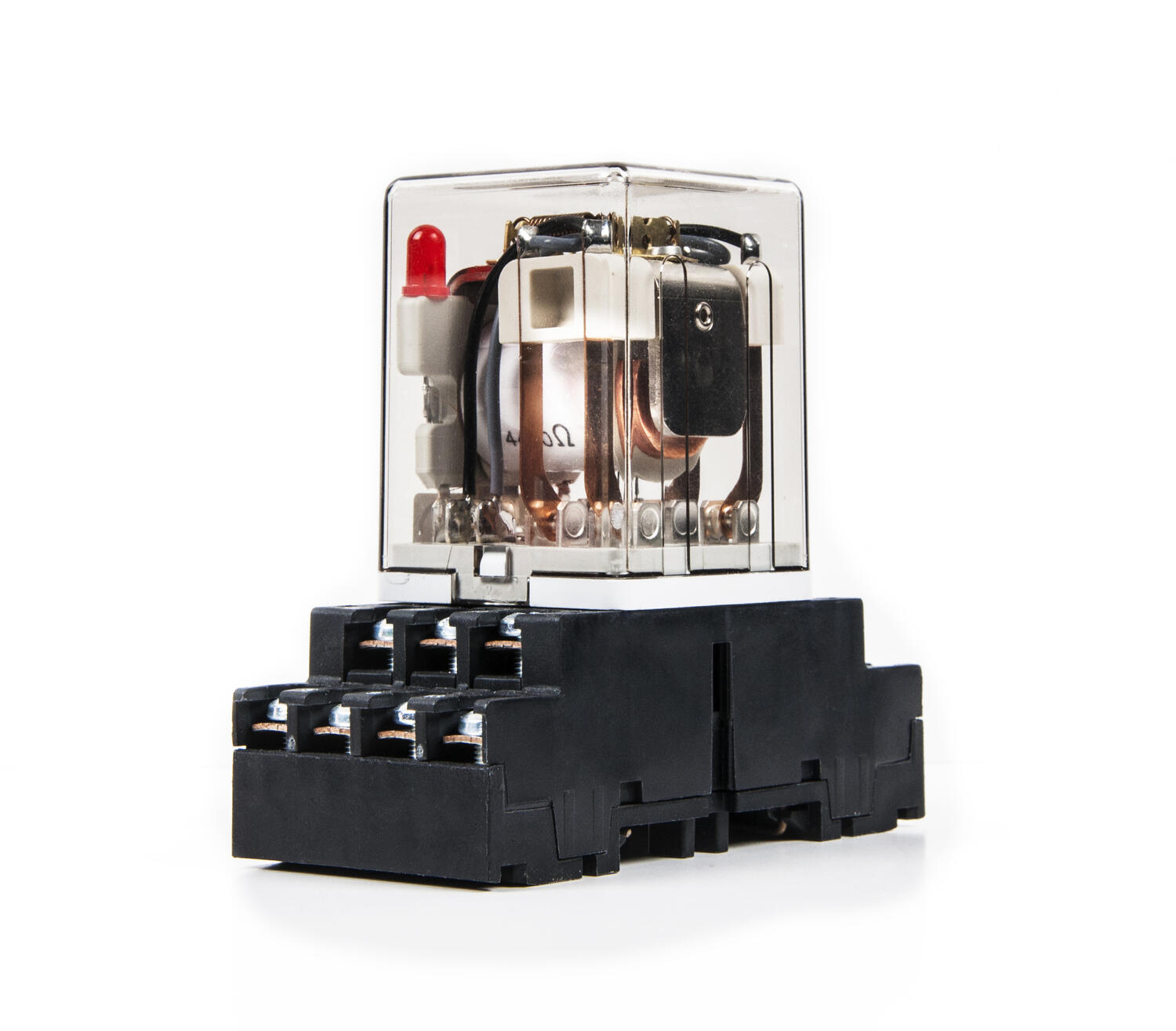

Mors Smitt releene monteres i klasisk plugg-inn sokkel som finnes tilgjengelig med skru- eller fjærtilkobling alternativt på 19" rack med terminaltilkobling bakover.
Soklene med skrutilkobling er normal lagervare og kan sendes omgående. Du som kunde kan derfor påbegyne byggingen og når releene ankommer kan du enkelt plugge releene i sokkelen.

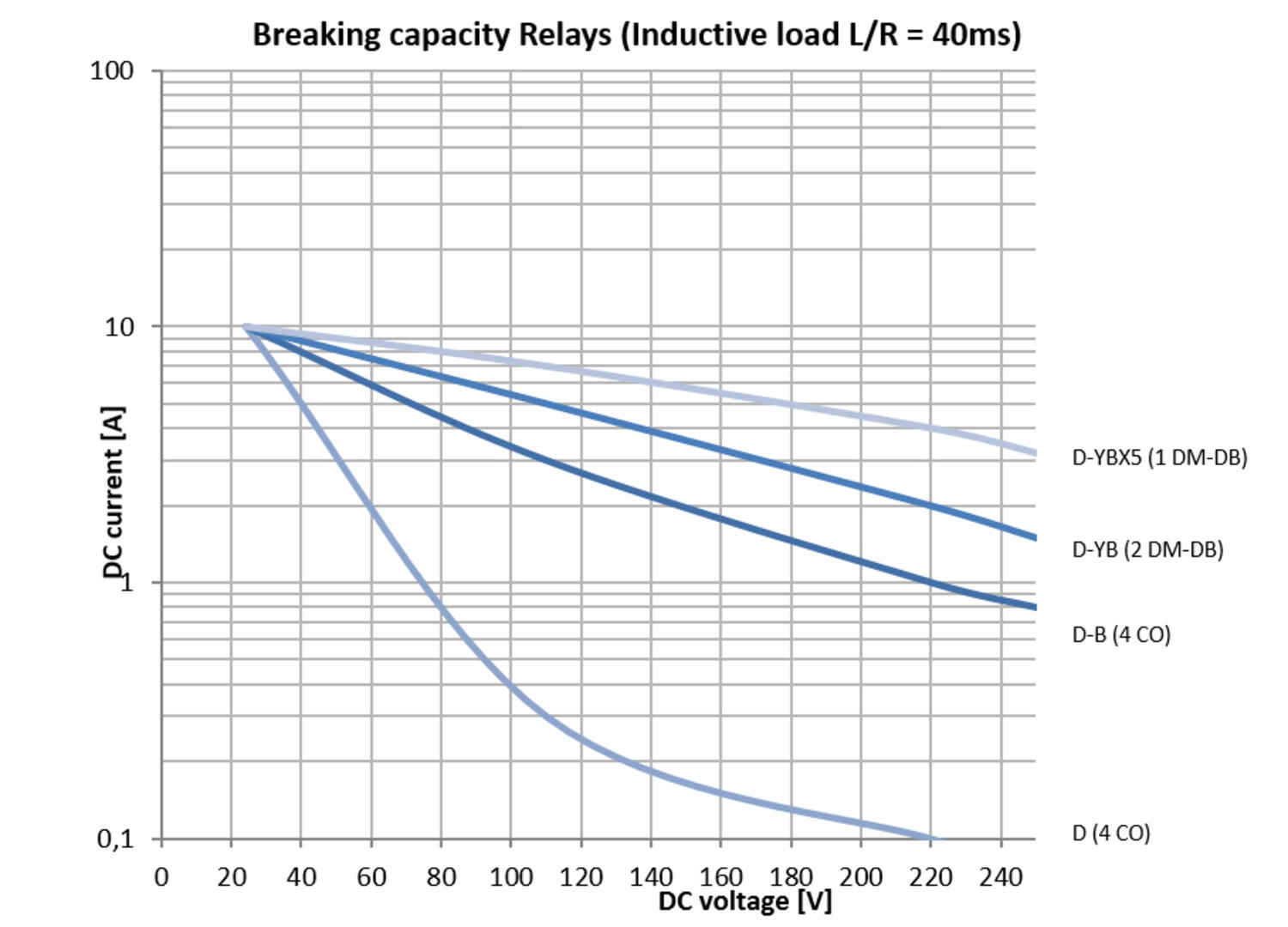

Felles for alle releer i serien er den høye brytekapasiteten av induktive DC-laster.
Med Mors Smitts releer i D-serien kan du få opp til fire vekslende kontakter som klarer ca
3A induktiv last L/R=40ms ved 110 VDC eller 10 A induktiv last L/R=40ms ved 24 VDC.
|
Reletyper:
D | Standardrele 4-vekslende kontakter 10A
|

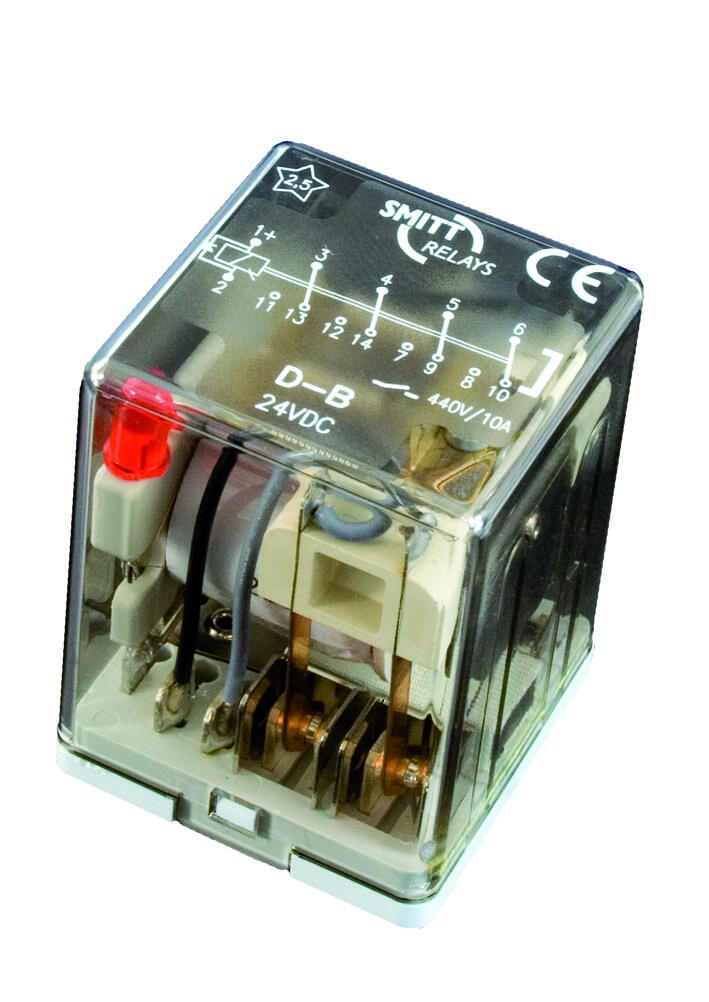

D-B | Rele med blowout-magnet, 4-vekslende kontakter, høy brytekapasitet (7A, DC1)
|
D-R | Rele med hurtig vekslende kontakter, 3 stk hurtig vekslende <7ms |
D-R4 | Rele med hurtig vekslende kontakter, 4 stk hurtig vekslende <7ms |

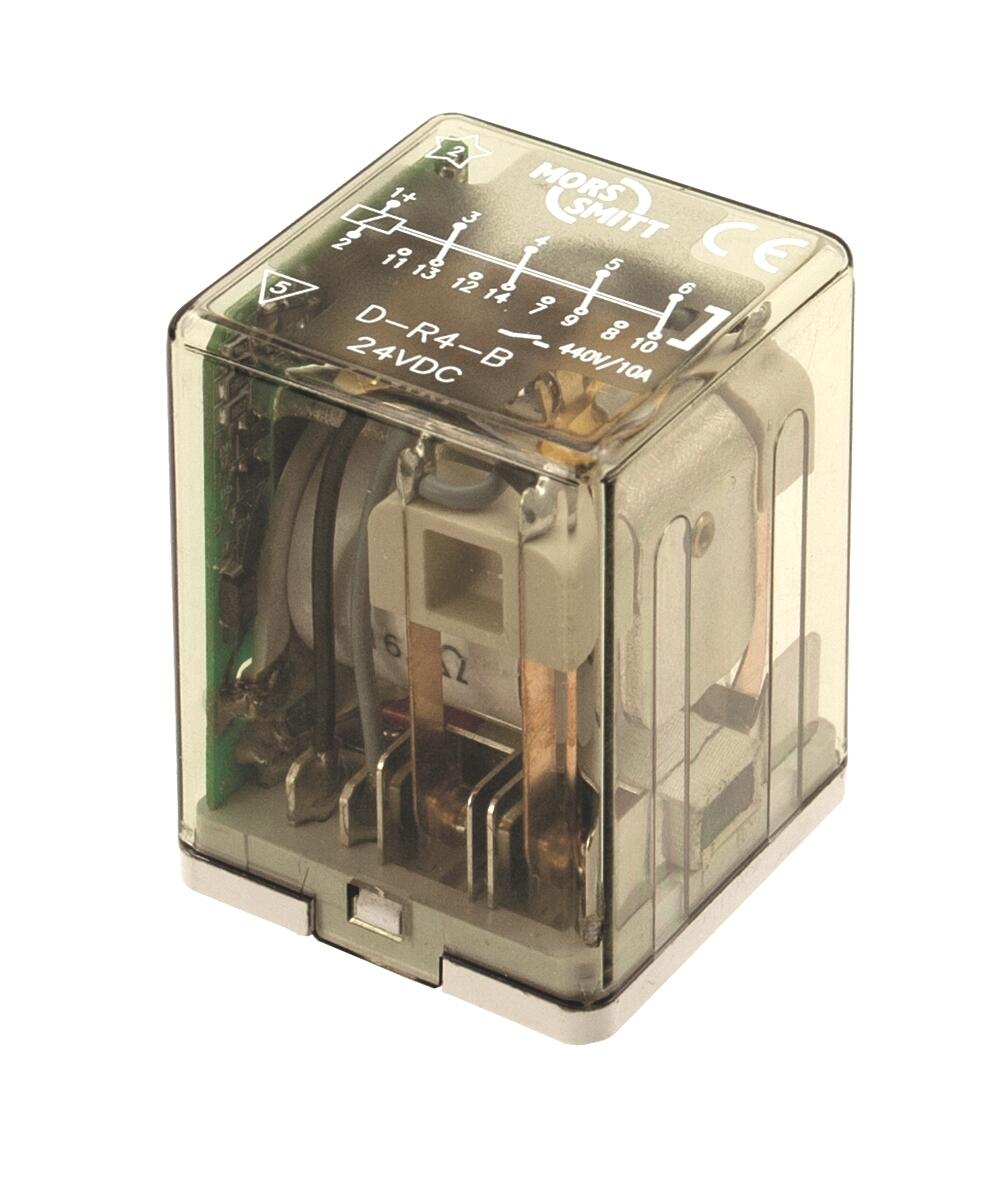

D-R4-B | Rele med 4 stk hurtig vekslende kontakter samt høy brytekapasitet Spolespenning DC / 12-250 V |
|
|
Med Solve-All konceptet bygger du sammen dit rele i tre enkle steg.
1. Tilvalg kontakter
2. Tilvalg spolen
3. Generelle tilvalg
Bestillingsnøkkel finner du i sin helhet under INFORMASJON KRAFTRELEER

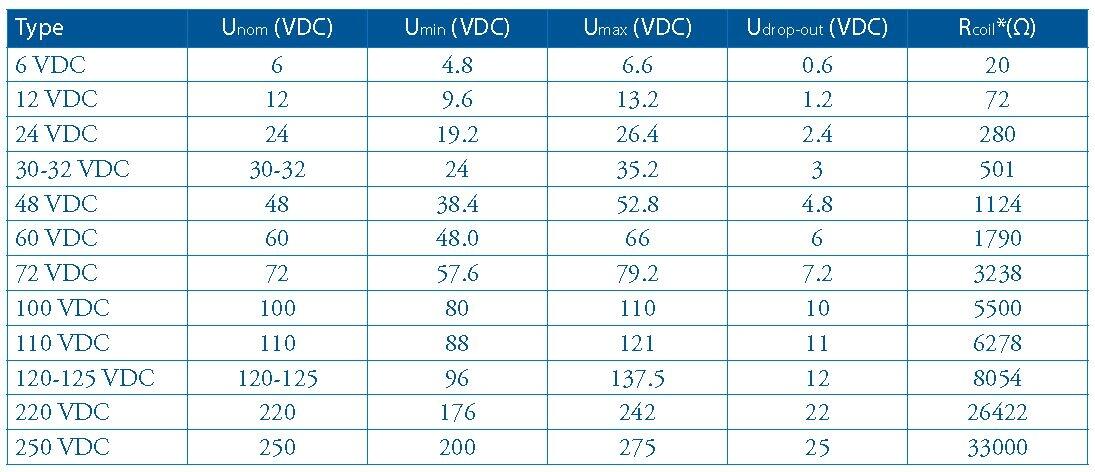

Spolespenningstabell
|
* Rcoil er målt i romstemperatur og har en toleranse på +/- 10%
Anmerkninger:
|
- 4 poler / LED indik.
- Høy brytekap. ved DC-laster
- Opp til 10 A, 24 V DC (L/R=40 ms)
- Opp til 3 A, 110 V DC (L/R=40 ms)
Valgt variant
Tekniske data
| Anbefalt last min. | 12V/10mA |
|---|---|
| Antall kontakter | 4 |
| Bredde | 40 mm |
| Brytevne AC-1 | 10A/230V |
| Brytevne DC-1 | 1A/110V |
| Effektforbruk | 2 W |
| Fraslagstid AC/DC | 18/5ms |
| Høyde | 53 mm |
| Innrusningsstrøm maks. | 16 A |
| IP-klasse | IP40 |
| Isolasjon kontakt/kontakt | 4000 V AC |
| Isolasjon kontakt/spole | 2500 V AC |
|---|---|
| Isolasjonsklasse | C380 |
| Kontaktmateriale | Ag |
| Spoleffekt | 2 VA |
| Spoleffekt DC | 2 W |
| Spolespenning DC | 24 V DC |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 55 °C |
| Tilvalg spole | LED |
| Vekt | 125 g |
Produktbeskrivelse
Mors Smitt har produsert releer siden tidlig 1900-tallet og er spesialiserte på kraftreleer for krevende DC-applikasjoner. Der vanlige tradisjonelle releer ikke rekker til er Mors Smitt ett selvsakt valg.
Produktportefølgen med releer er fokusert på markeder som kraftgenerering og kraftdistribusjon samt også generelle tyngre industrielle applikasjoner.
Mors Smitt releene monteres i klasisk plugg-inn sokkel som finnes tilgjengelig med skru- eller fjærtilkobling alternativt på 19" rack med terminaltilkobling bakover.
Soklene med skrutilkobling er normal lagervare og kan sendes omgående. Du som kunde kan derfor påbegyne byggingen og når releene ankommer kan du enkelt plugge releene i sokkelen.
Felles for alle releer i serien er den høye brytekapasiteten av induktive DC-laster.
Med Mors Smitts releer i D-serien kan du få opp til fire vekslende kontakter som klarer ca
3A induktiv last L/R=40ms ved 110 VDC eller 10 A induktiv last L/R=40ms ved 24 VDC.
|
Reletyper:
D | Standardrele 4-vekslende kontakter 10A
|
D-B | Rele med blowout-magnet, 4-vekslende kontakter, høy brytekapasitet (7A, DC1)
|
D-R | Rele med hurtig vekslende kontakter, 3 stk hurtig vekslende <7ms |
D-R4 | Rele med hurtig vekslende kontakter, 4 stk hurtig vekslende <7ms |
D-R4-B | Rele med 4 stk hurtig vekslende kontakter samt høy brytekapasitet Spolespenning DC / 12-250 V |
|
|
Med Solve-All konceptet bygger du sammen dit rele i tre enkle steg.
1. Tilvalg kontakter
2. Tilvalg spolen
3. Generelle tilvalg
Bestillingsnøkkel finner du i sin helhet under INFORMASJON KRAFTRELEER
Spolespenningstabell
|
* Rcoil er målt i romstemperatur og har en toleranse på +/- 10%
Anmerkninger:
|
