ELCO
ELCO 3-FASE STATISK RELE FOR VARMELEMENT
SSR370H...
3-fase statisk rele komplett med kjøleribbe for montering på DIN-skinne.
Denne serien finns i 10 A, (20 A), 25 A og 40 A AC og er beskyttet med innebygde varistorer og er først og fremst tatt frem for resistive varmelaster (nullvoltsgjennomgang).
Kontakt oss for andre laster (motorer, induktive laster, lamper mm).

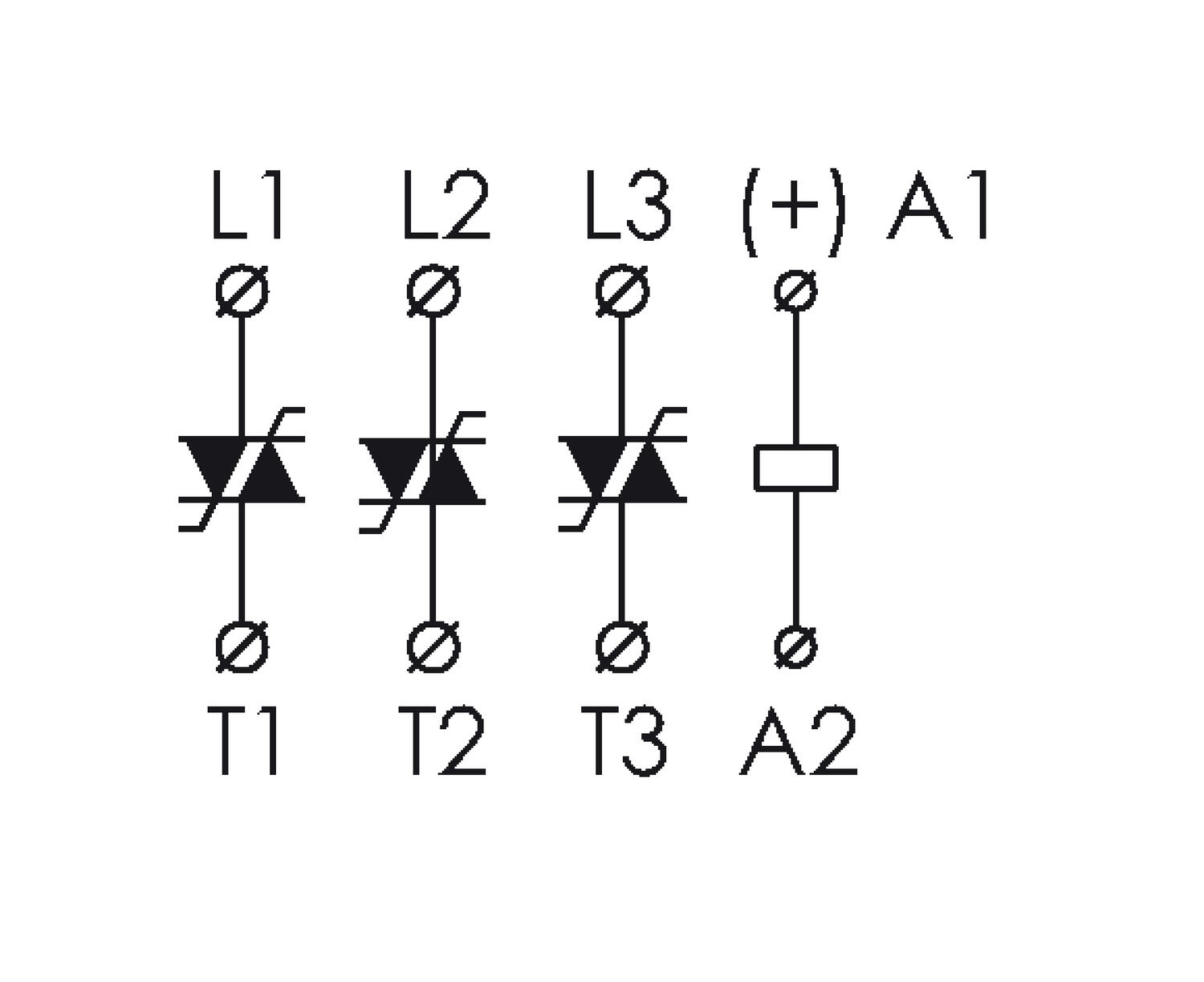

Styrsignalet kobles inn på den pluggbare kontakten i toppen på releet.
Releene bør monteres i ventilert el-tavle slik at luften rundt kjøleribben byttes ut. Se tabellen for strømbegrensning nedenfor.
Modell | Lastredusering ved økende omgivelsestemperatur (i el-tavlen) | ||||
20 °C | 40 °C | 60 °C | 80 °C |
| |
SSR370H-10600 | 10 A | 10 A | 7 A | 4 A |
|
SSR370H-20600 | 23 A | 20 A | 15 A | 10 A |
|
SSR370H-25600 | 30 A | 25 A | 19 A | 13 A |
|
SSR370H-40600 | 40 A | 40 A | 28 A | 18 A |
|
For 2-fase styret releer i samme serie, se det engelske original databladet under downloads
- Laststrøm: 10, 25 og 40 A
- Lastsp: 48-600 V AC
- Spole: 4-32 V DC eller 230 V AC

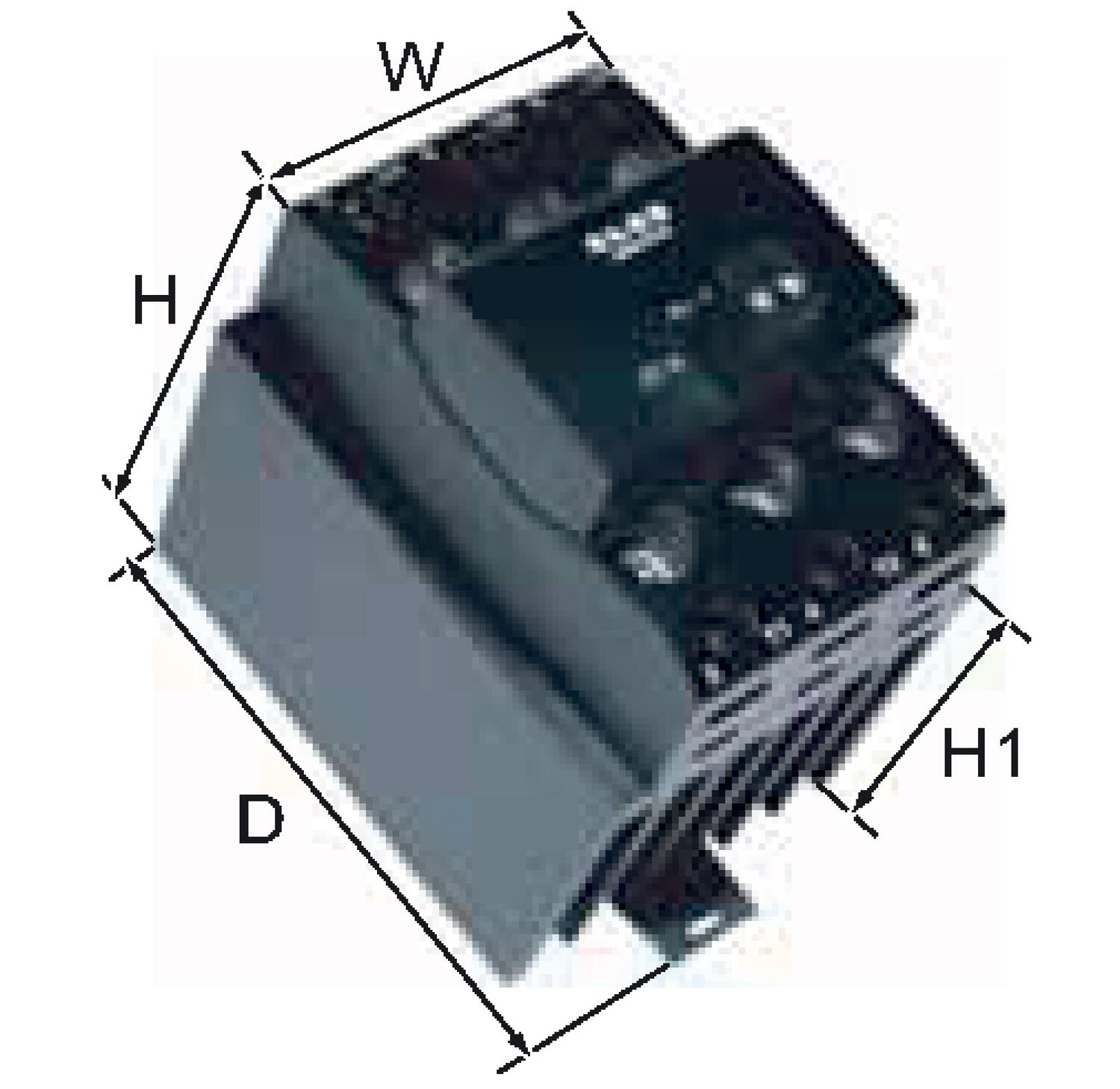

- 54, 65 og 100 mm bredde
Valgt variant
Tekniske data
| Antall poler | 3 |
|---|---|
| Bredde | 54 |
| Egetforbruk | 17-27 mA@4-32 VDC |
| Fraslagsspenning | 2 |
| Fraslagstid | 10 |
| Frekvens | 50-60 Hz |
| Halvleder | Tyristor |
| I2t-verdi | 1404 A²s |
| IP-klasse | IP20 |
| Isolasjonsspenning inn/ut | 5000 |
| Kontakttype | Sluttende kontakt |
| Lastfrekvens maks | 60 |
| Lastfrekvens min | 50 |
| Lastspenning AC maks. | 600 |
| Lastspenning AC min. | 48 |
| Laststrøm AC maks. | 10 A |
|---|---|
| Laststrøm min. | 160 |
| LED-indikering | Ja |
| Lekkasjestrøm | 1 mA |
| Peak current | 530 |
| Peak spenning (ikke repeterende) | 1200 |
| Spenningsfall over halvlederen Imax | 1,2 |
| Styrespenning DC maks. | 32 |
| Styrespenning DC min. | 4 |
| Temperaturområde fra | -40 °C |
| Temperaturområde til | 80 °C |
| Tilslagstid | 10 |
| Type styring | Nullvoltsstyrt |
| Vekt | 0,32 |
Nedlastbare filer
Produktbeskrivelse
3-fase statisk rele komplett med kjøleribbe for montering på DIN-skinne.
Denne serien finns i 10 A, (20 A), 25 A og 40 A AC og er beskyttet med innebygde varistorer og er først og fremst tatt frem for resistive varmelaster (nullvoltsgjennomgang).
Kontakt oss for andre laster (motorer, induktive laster, lamper mm).
Styrsignalet kobles inn på den pluggbare kontakten i toppen på releet.
Releene bør monteres i ventilert el-tavle slik at luften rundt kjøleribben byttes ut. Se tabellen for strømbegrensning nedenfor.
Modell | Lastredusering ved økende omgivelsestemperatur (i el-tavlen) | ||||
20 °C | 40 °C | 60 °C | 80 °C |
| |
SSR370H-10600 | 10 A | 10 A | 7 A | 4 A |
|
SSR370H-20600 | 23 A | 20 A | 15 A | 10 A |
|
SSR370H-25600 | 30 A | 25 A | 19 A | 13 A |
|
SSR370H-40600 | 40 A | 40 A | 28 A | 18 A |
|
For 2-fase styret releer i samme serie, se det engelske original databladet under downloads
