ENTRELEC
Sikringsklemme - PI/Fjær
ZK2,5-SF...
PI-Spring klemme kobles til ved å skyve kabelen for hånd eller ved å åpne klemmen med en meisel.
ZK2,5-SF... klarer opp til 2,5 mm² kabelareal og monteres på TS35-skinne.
Monter sikringen
Sikringsholderen må først åpnes helst før sikringen skiftes. Installer sikringen trygt uten å berøre noen ledende del: plasser sikringen i sikringsholderen; når den er lukket, faller sikringen perfekt på plass i terminalen.
| ||||
Separat montasje |
| Montering av 1 sikringsklemme mellom standard klemme | Overbelastnings- og kortslutningsbeskyttelse | 2,5 W |
Kortslutningsbeskyttelse | 4 W | |||
Sammansatt montasje |
| Montering av 5 sikringsklemmer ved siden av hverandre | Overbelastnings- og kortslutningsbeskyttelse | 1,6 W |
Kortslutningsbeskyttelse
| 4 W | |||
- 2,5 mm² / 6,3 A
- 6 mm bred
- Push-in / Fjærtilkobling
- Sikring 5x20 maks. 6,3 A
Valgt variant

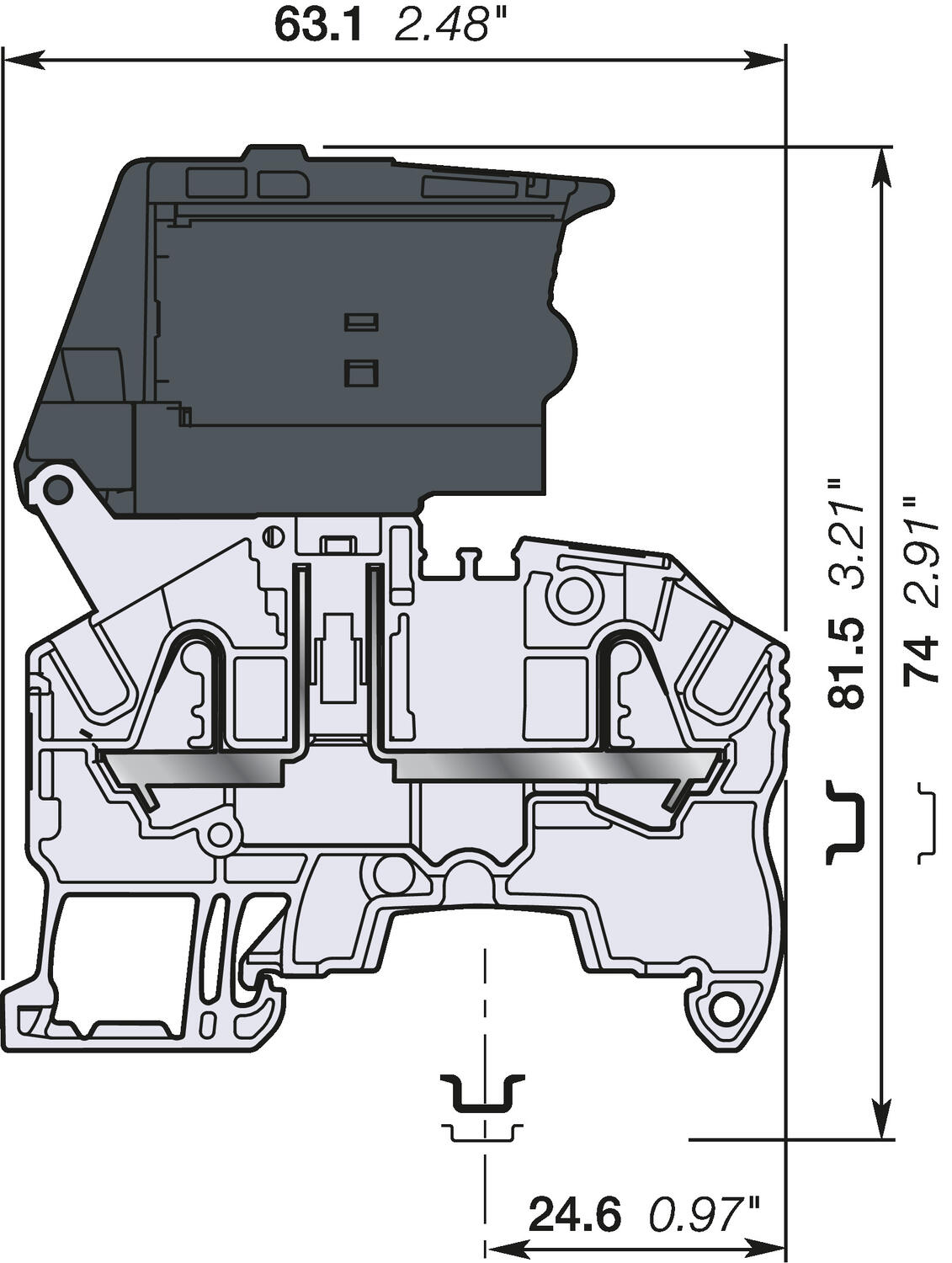

Tekniske data
| Avisoleringslengde | 11 |
|---|---|
| Bredde | 6 |
| Dybde | 63,1 |
| Farge | Grå, Svart |
| Forpakningsstørrelse | 50 |
| Godkjenninger | BV, CB, CE, CSA, RoHS, USR CNR |
| Høyde | 74 |
| IP-klasse | IP20 |
| Materiale | Polyamid |
| Merkespenning CSA | 300 |
| Merkespenning IEC | 500 |
| Merkespenning UL | 300 |
| Merkestrøm CSA | 16 A |
| Merkestrøm IEC | 6,3 A |
| Merkestrøm UL | 16 A |
| Nominelt tversnitt CSA | 12 |
|---|---|
| Nominelt tversnitt IEC | 2,5 mm² |
| Nominelt tversnitt UL | 12 |
| Skrutrekker | 3,5 |
| Tverrsnitt enleder IEC maks. | 4 mm² |
| Tverrsnitt enleder IEC min. | 0,2 mm² |
| Tverrsnitt enleder UL maks. | 12 |
| Tverrsnitt enleder UL min. | 26 |
| Tverrsnitt flerleder IEC maks. | 2,5 mm² |
| Tverrsnitt flerleder IEC min. | 0,22 mm² |
| Tverrsnitt med isolert endehylse IEC maks. | 2,5 mm² |
| Tverrsnitt med isolert endehylse IEC min. | 0,22 mm² |
| Tverrsnitt med uisolert endehylse IEC maks. | 2,5 mm² |
| Tverrsnitt med uisolert endehylse IEC min. | 0,22 mm² |
Produktbeskrivelse
PI-Spring klemme kobles til ved å skyve kabelen for hånd eller ved å åpne klemmen med en meisel.
ZK2,5-SF... klarer opp til 2,5 mm² kabelareal og monteres på TS35-skinne.
Monter sikringen
Sikringsholderen må først åpnes helst før sikringen skiftes. Installer sikringen trygt uten å berøre noen ledende del: plasser sikringen i sikringsholderen; når den er lukket, faller sikringen perfekt på plass i terminalen.
| ||||
Separat montasje |
| Montering av 1 sikringsklemme mellom standard klemme | Overbelastnings- og kortslutningsbeskyttelse | 2,5 W |
Kortslutningsbeskyttelse | 4 W | |||
Sammansatt montasje |
| Montering av 5 sikringsklemmer ved siden av hverandre | Overbelastnings- og kortslutningsbeskyttelse | 1,6 W |
Kortslutningsbeskyttelse
| 4 W | |||
