ENTRELEC
Pluggbar gjennomgangsklemme
2 skrutilkoblinger + 2 plugg ZDS4-22-R1
Pluggbar skruklemme
Klemme ZDS4-22-R1 klarer opp til 4 mm² kabeltverrsnitt og monteres på TS35-skinne.
- 0,2-4mm2
- 4 tilkoblinger
- 6 mm bred
Valgt variant
Tekniske data
| Antall tilkoblinger | 4 |
|---|---|
| Avisoleringslengde | 11 |

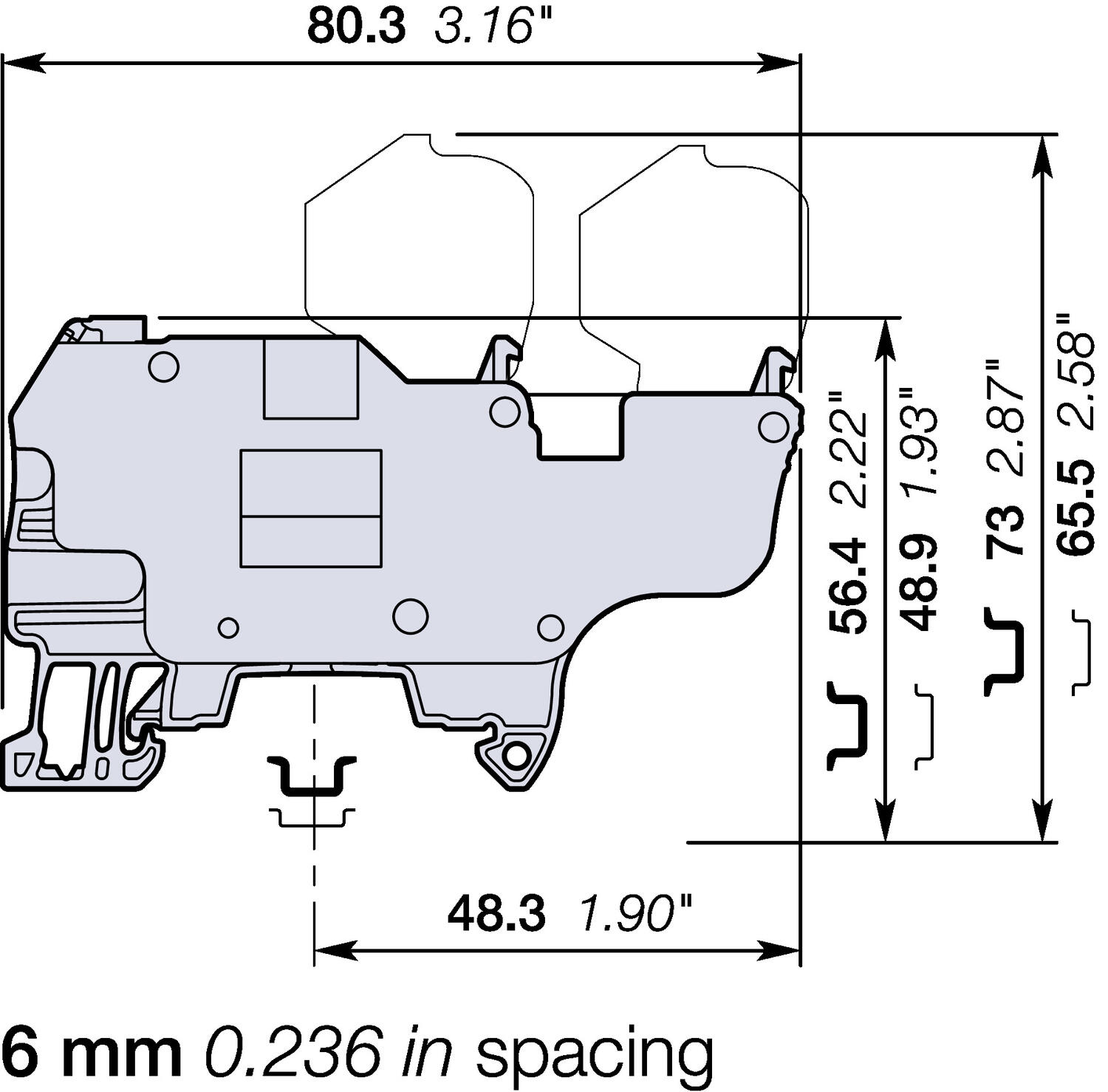

| Bredde | 6 |
| Dybde | 80,3 |
| Farge | Grå |
| Forpakningsstørrelse | 50 |
| Godkjenninger | BV, CB, CE, CSA, EAC, RoHS, USR CNR |
| Høyde | 65,5 |
| IP-klasse | IP20 |
| Merkespenning CSA | 300 |
| Merkespenning IEC | 800 |
| Merkespenning UL | 300 |
| Merkestrøm CSA | 28 A |
| Merkestrøm IEC | 29 A |
| Merkestrøm UL | 28 A |
| Nominelt tversnitt CSA | 10 |
| Nominelt tversnitt IEC | 4 mm² |
|---|---|
| Nominelt tversnitt UL | 10 |
| Skrutrekker | 3,5 |
| Støtspenning | 8000 |
| Tverrsnitt enleder IEC maks. | 4 mm² |
| Tverrsnitt enleder IEC min. | 0,2 mm² |
| Tverrsnitt enleder UL maks. | 10 |
| Tverrsnitt enleder UL min. | 24 |
| Tverrsnitt flerleder IEC maks. | 4 mm² |
| Tverrsnitt flerleder IEC min. | 0,22 mm² |
| Tverrsnitt med isolert endehylse IEC maks. | 4 mm² |
| Tverrsnitt med isolert endehylse IEC min. | 0,22 mm² |
| Tverrsnitt med uisolert endehylse IEC maks. | 4 mm² |
| Tverrsnitt med uisolert endehylse IEC min. | 0,22 mm² |
Produktbeskrivelse
Pluggbar skruklemme
Klemme ZDS4-22-R1 klarer opp til 4 mm² kabeltverrsnitt og monteres på TS35-skinne.
