ENTRELEC
Skruklemme
ZS10-R1
Skruklemmen ZS10-R1 klarer opp till 10 mm² kabelareal og monteres på TS35-skinne.

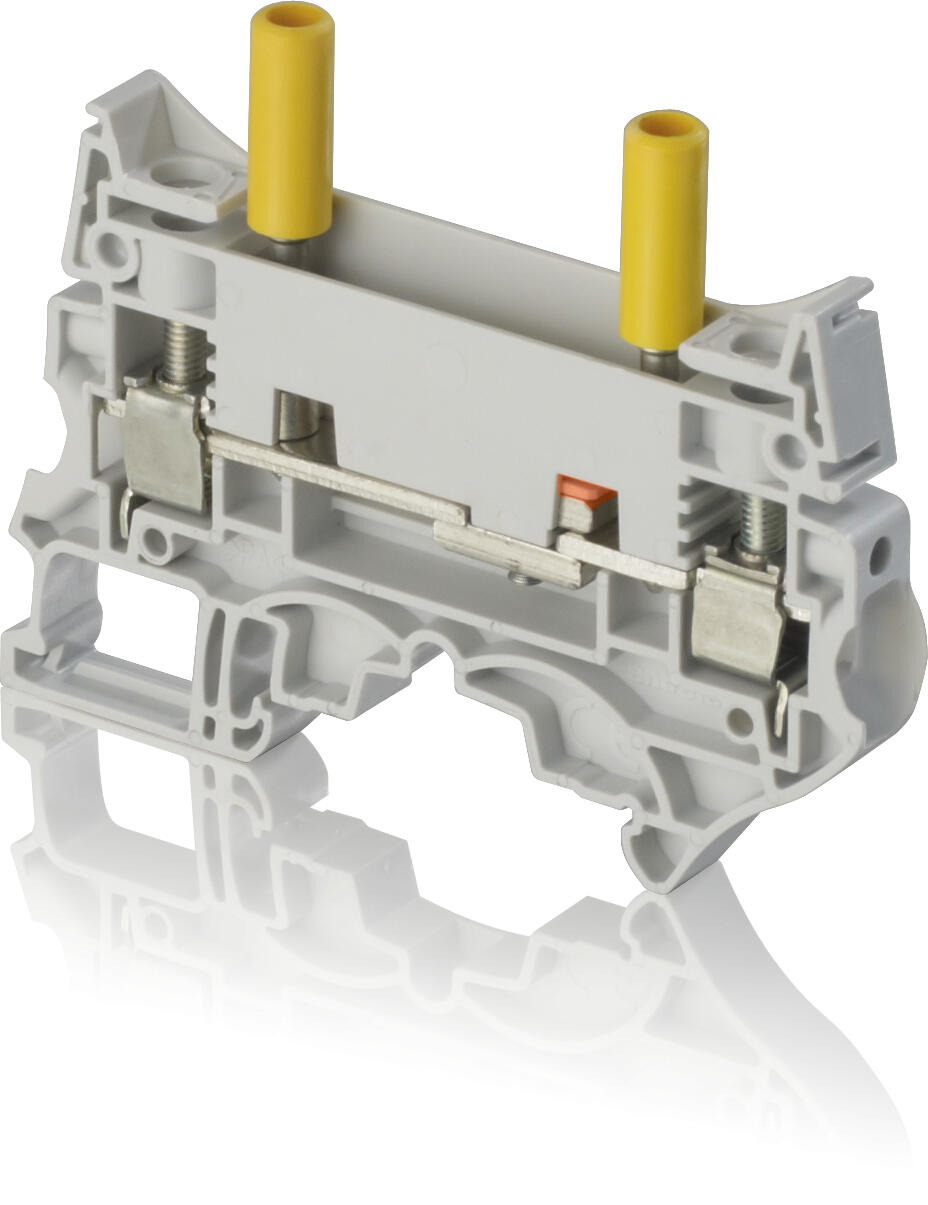

Test- og måleklemme
| Sikker måling

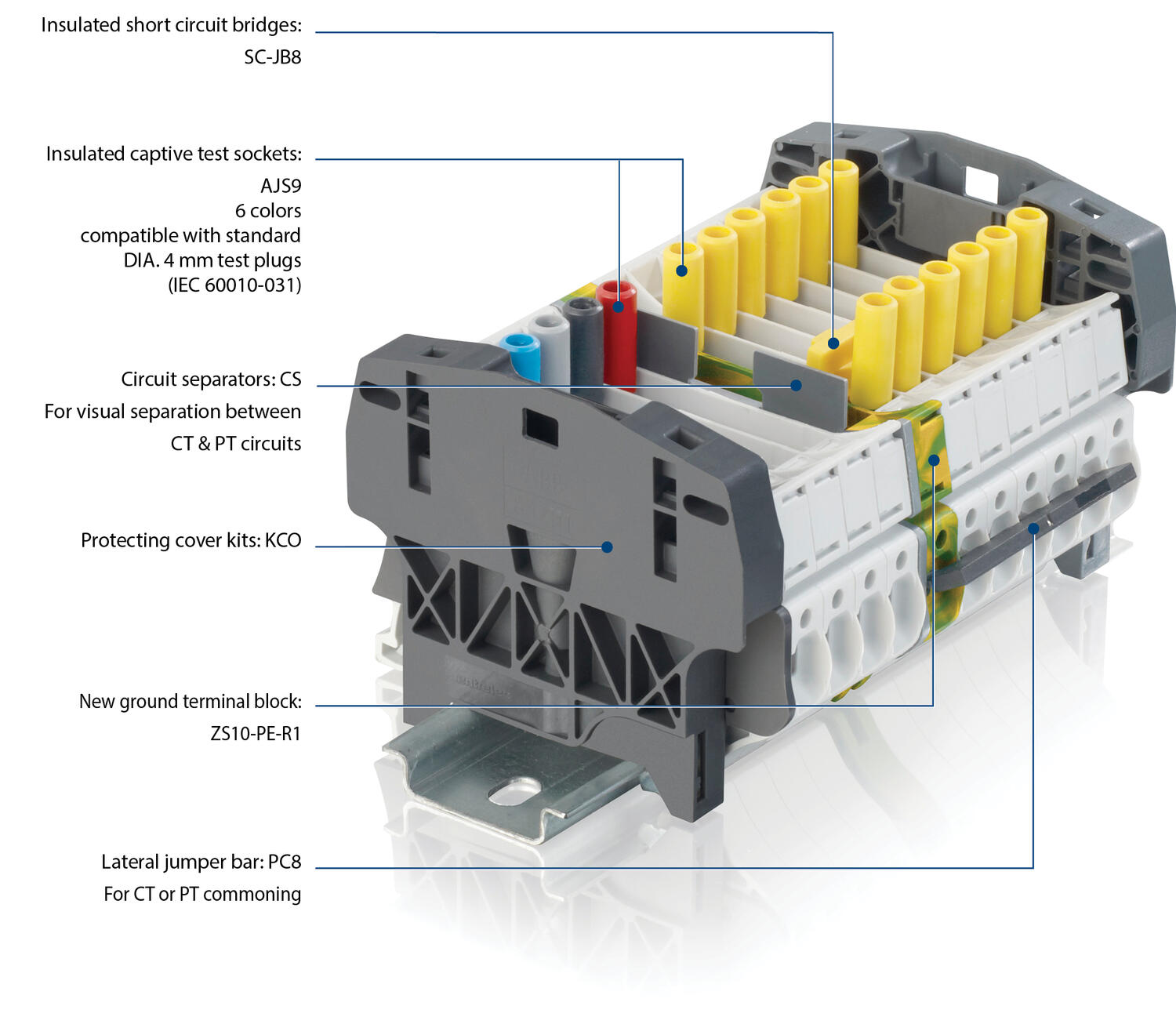

Den nye serien ZS10-ST test- og måleplint drar nytte av vår lange erfaring innen elektrisk kraftapplikasjoner og fordelene til SNK-klemmen når det gjelder design, vanlig tilbehør og merking.
Teknisk:
|
Stol på det smarte desginet
|

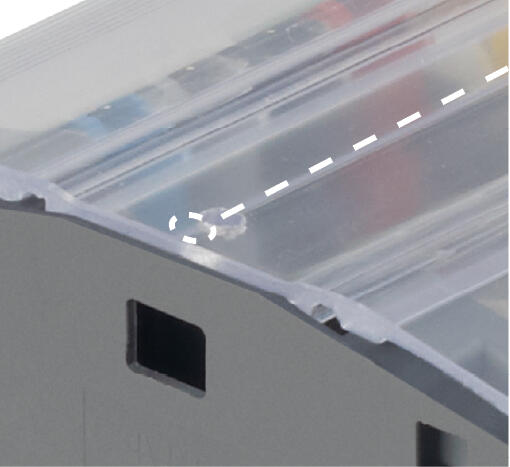

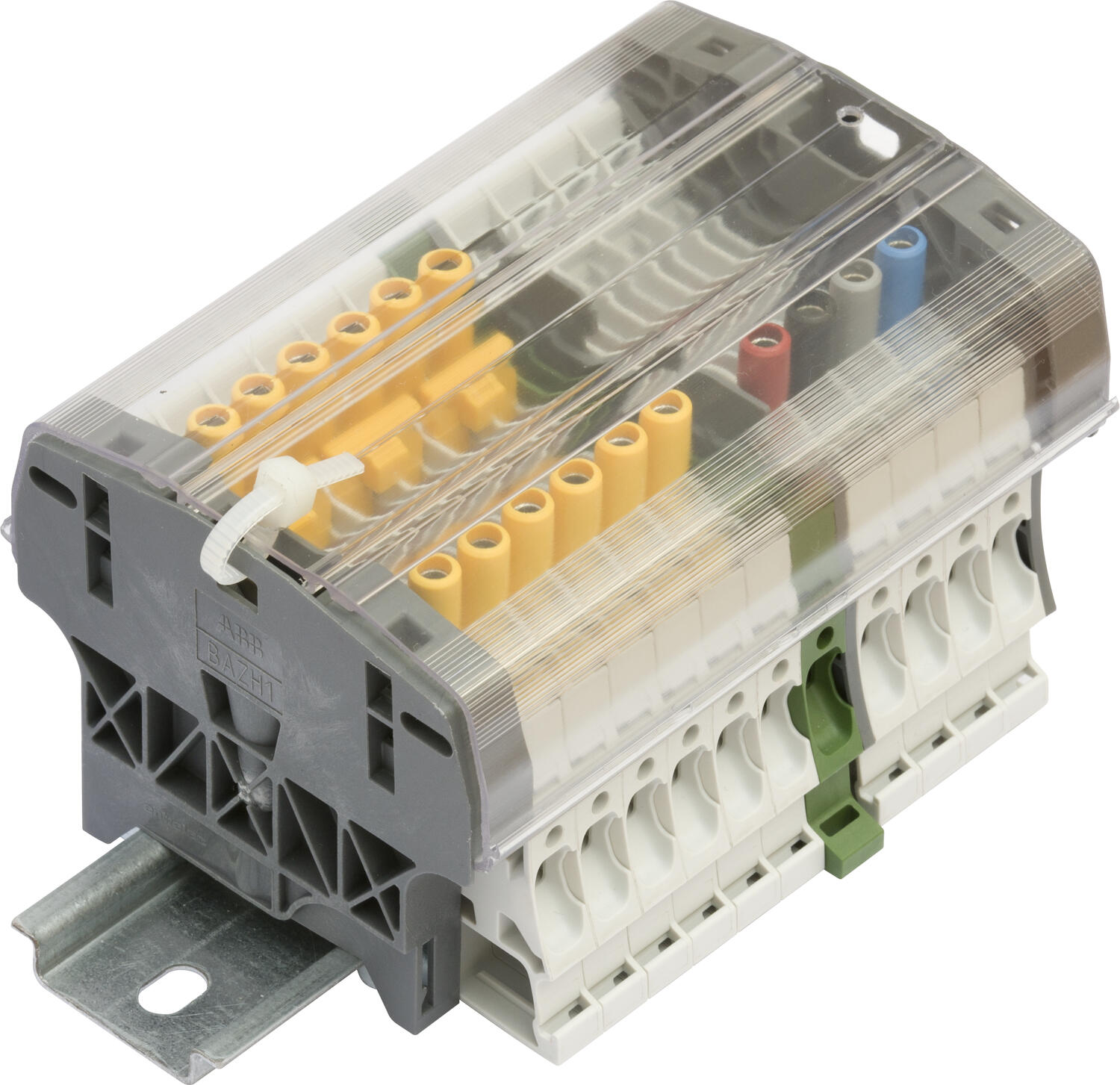

| Garantert tilgang kun for autoriserte operatører Beskyttelsesdeksel er permanent forseglet med tetning eller kabelbånd. Beskyttelsesdekselet er spesialdesignet for å lette montering og demontering. |

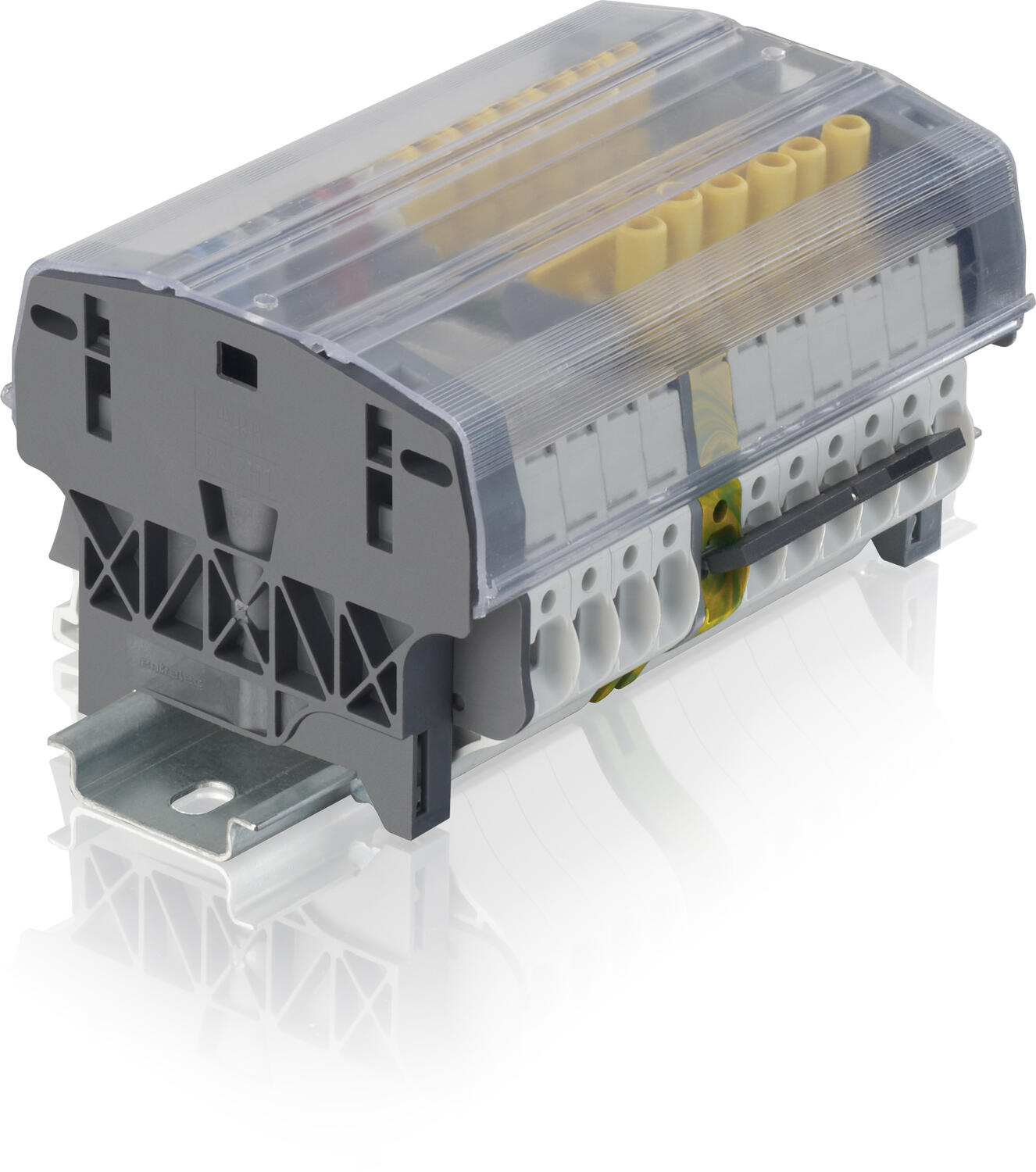

Montering med beskyttelsesdeksel | Hull og senter guide | |
|
| |

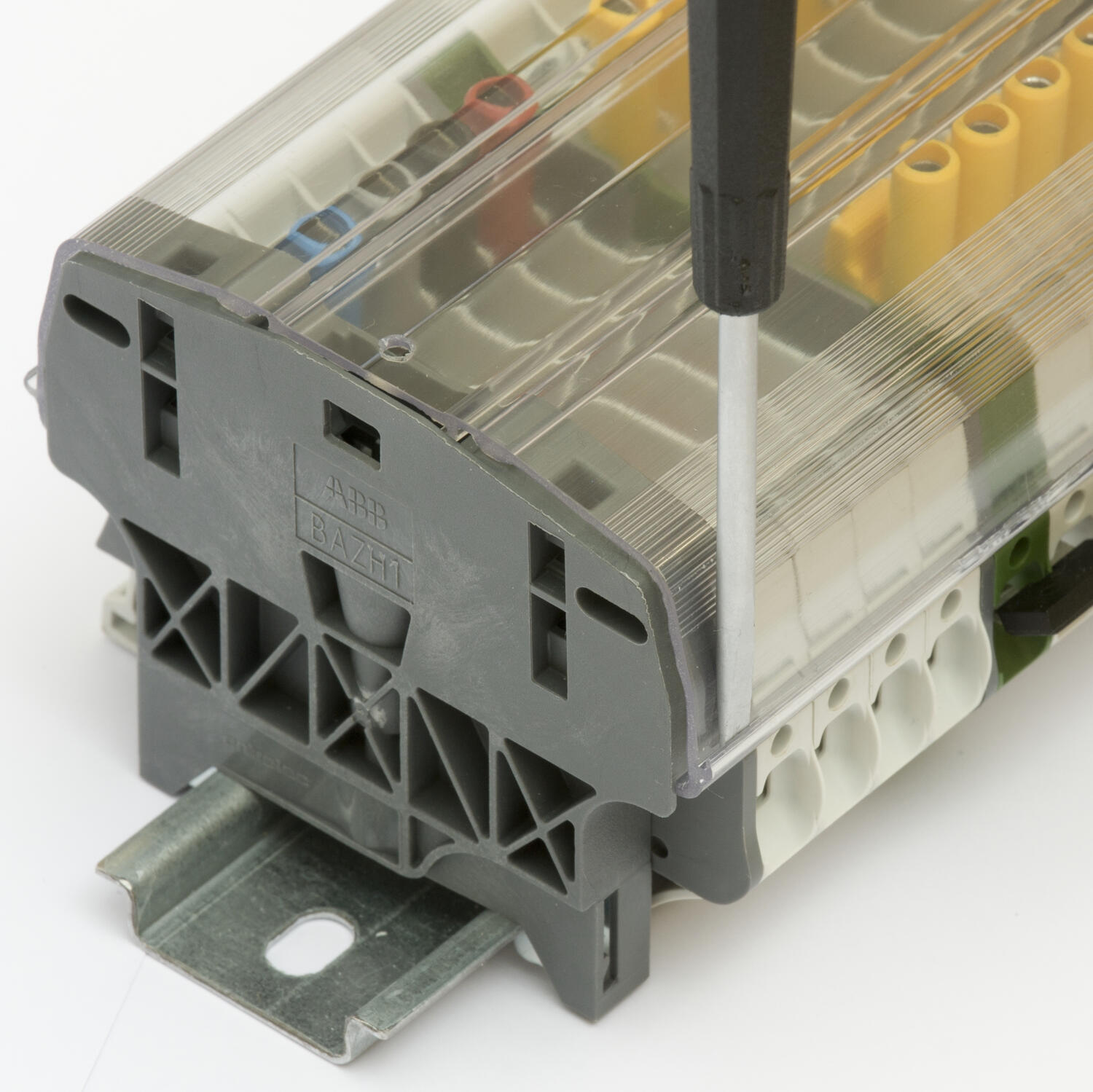

Lukking med strips / kabelbånd | enkel demontering ved bruk av skrutrekker / meisel |

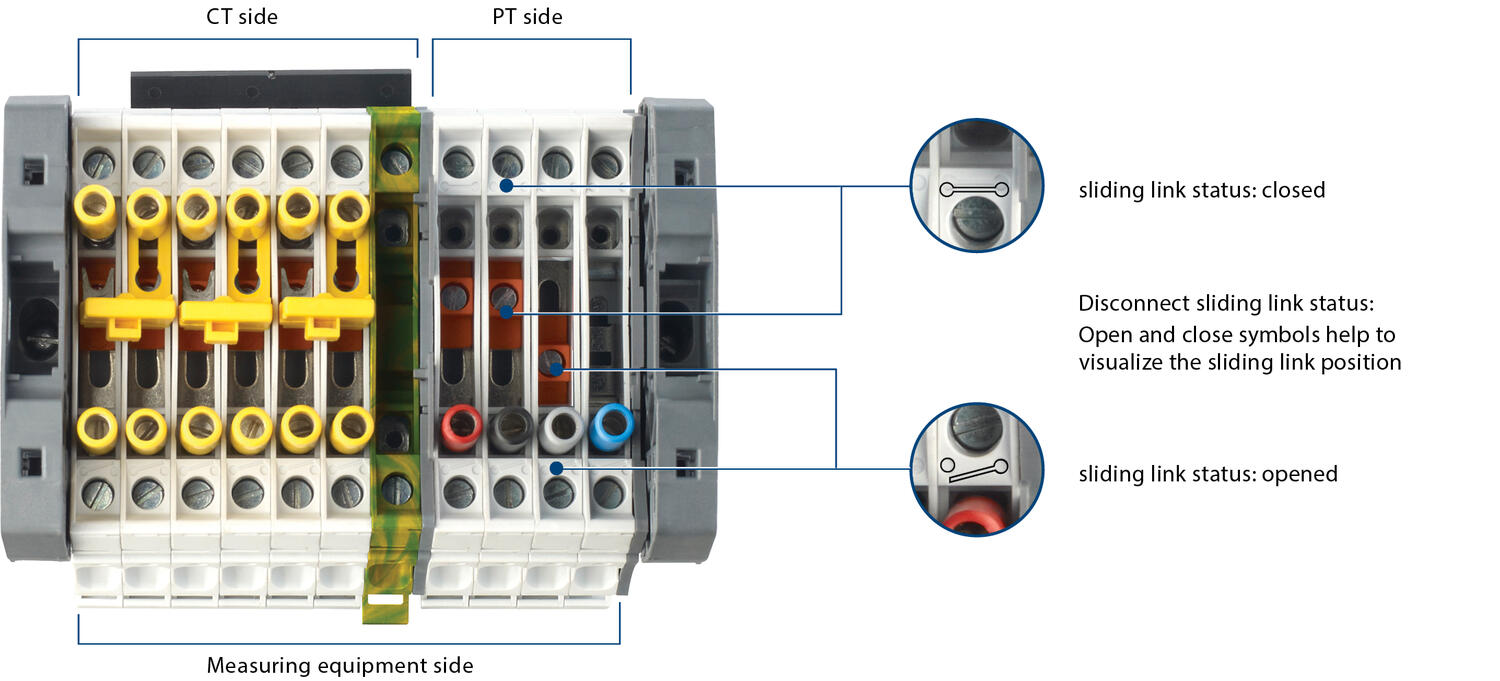

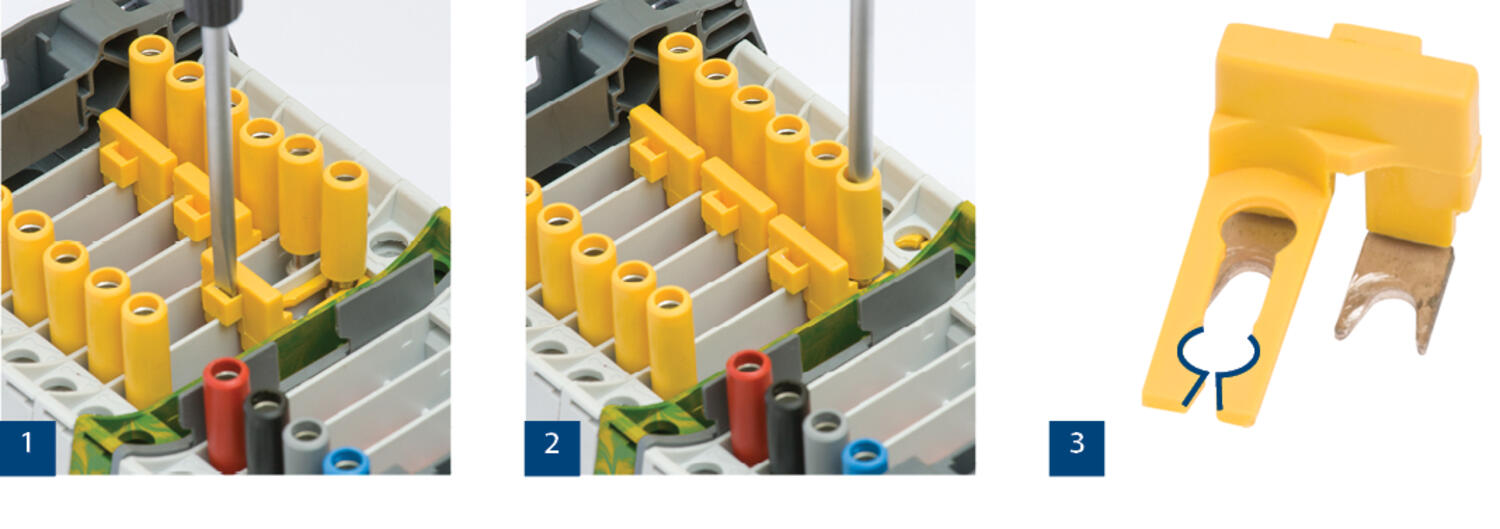

| Kortsluttt CT-kretsen trygt og enkelt
|
- 10 mm²
- 57 A
- 8 mm bred ikke fraskillbar
Valgt variant
Tekniske data
| Antall tilkoblinger | 2 pc |
|---|---|
| Avisoleringslengde | 13 mm |
| Bredde | 8 mm |

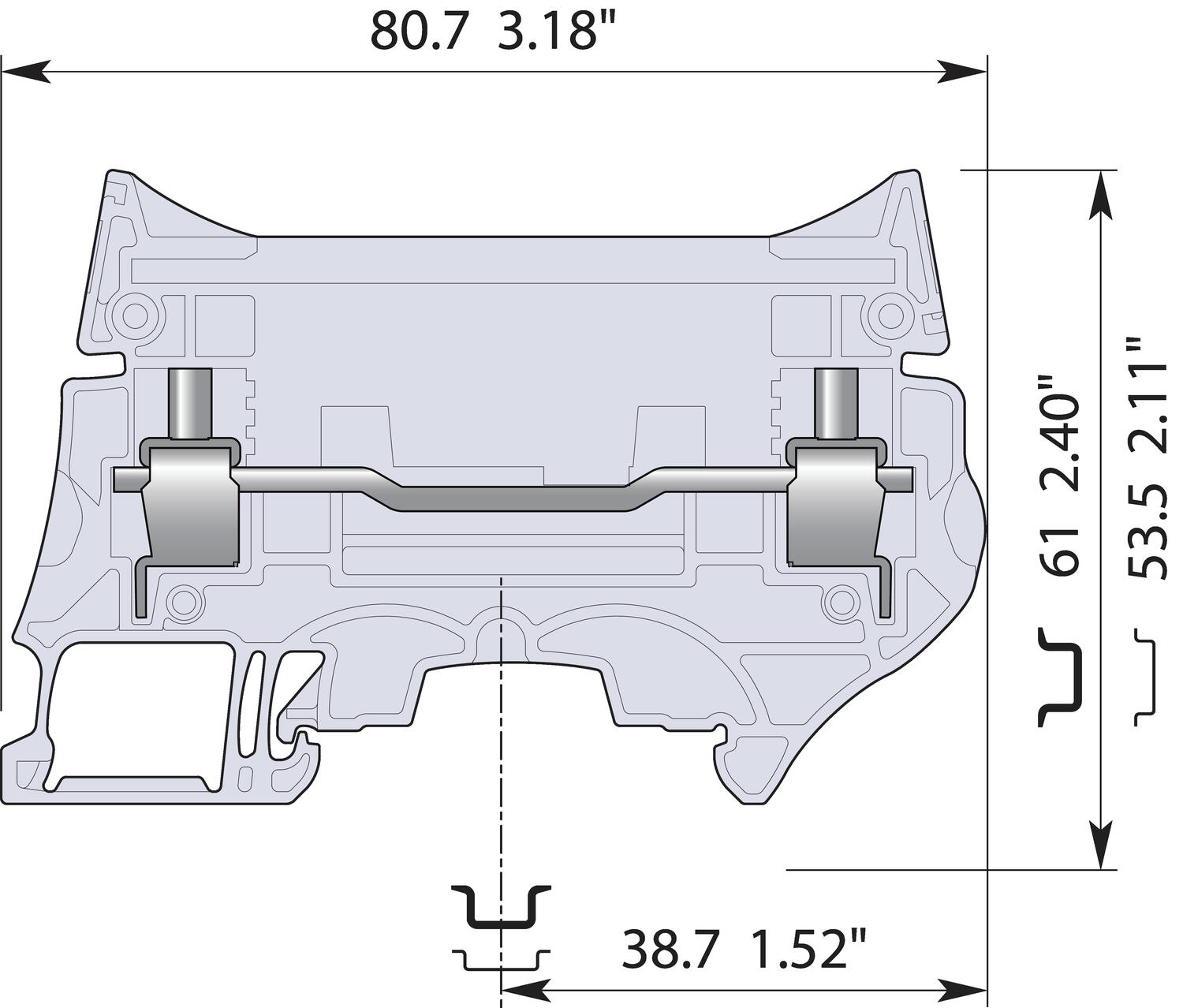

| Dybde | 80,7 mm |
| Farge | Grå |
| Forpakningsstørrelse | 25 pc |
| Godkjenninger | BV, CB, CE, CSA, Gost R, RoHS, USR |
| Høyde | 53,5 mm |
| IP-klasse | IP20 |
| Merkespenning CSA | 300 V |
| Merkespenning IEC | 630 V |
| Merkespenning UL | 300 V |
| Merkestrøm CSA | 62 A |
| Merkestrøm IEC | 57 A |
| Merkestrøm UL | 62 A |
| Nominelt tversnitt CSA | 6 AWG |
| Nominelt tversnitt IEC | 10 mm² |
| Nominelt tversnitt UL | 6 AWG |
|---|---|
| Skrutrekker | 3,5 Ø mm |
| Støtspenning | 8000 V |
| Tiltrekkingsmoment maks. | 1,6 |
| Tiltrekkingsmoment min. | 1 |
| Tverrsnitt enleder IEC maks. | 10 mm² |
| Tverrsnitt enleder IEC min. | 0,5 mm² |
| Tverrsnitt enleder UL maks. | 6 AWG |
| Tverrsnitt enleder UL min. | 24 AWG |
| Tverrsnitt flerleder IEC maks. | 10 mm² |
| Tverrsnitt flerleder IEC min. | 0,5 mm² |
| Tverrsnitt med isolert endehylse IEC maks. | 6 mm² |
| Tverrsnitt med isolert endehylse IEC min. | 0,5 mm² |
| Tverrsnitt med uisolert endehylse IEC maks. | 10 mm² |
| Tverrsnitt med uisolert endehylse IEC min. | 0,5 mm² |
Nedlastbare filer
Produktbeskrivelse
Skruklemmen ZS10-R1 klarer opp till 10 mm² kabelareal og monteres på TS35-skinne.
Test- og måleklemme
| Sikker måling
Den nye serien ZS10-ST test- og måleplint drar nytte av vår lange erfaring innen elektrisk kraftapplikasjoner og fordelene til SNK-klemmen når det gjelder design, vanlig tilbehør og merking.
Teknisk:
|
Stol på det smarte desginet
|
| Garantert tilgang kun for autoriserte operatører Beskyttelsesdeksel er permanent forseglet med tetning eller kabelbånd. Beskyttelsesdekselet er spesialdesignet for å lette montering og demontering. |
Montering med beskyttelsesdeksel | Hull og senter guide | |
|
| |
Lukking med strips / kabelbånd | enkel demontering ved bruk av skrutrekker / meisel |
| Kortsluttt CT-kretsen trygt og enkelt
|
