ENTRELEC
DBLK Distribusjonsklemme

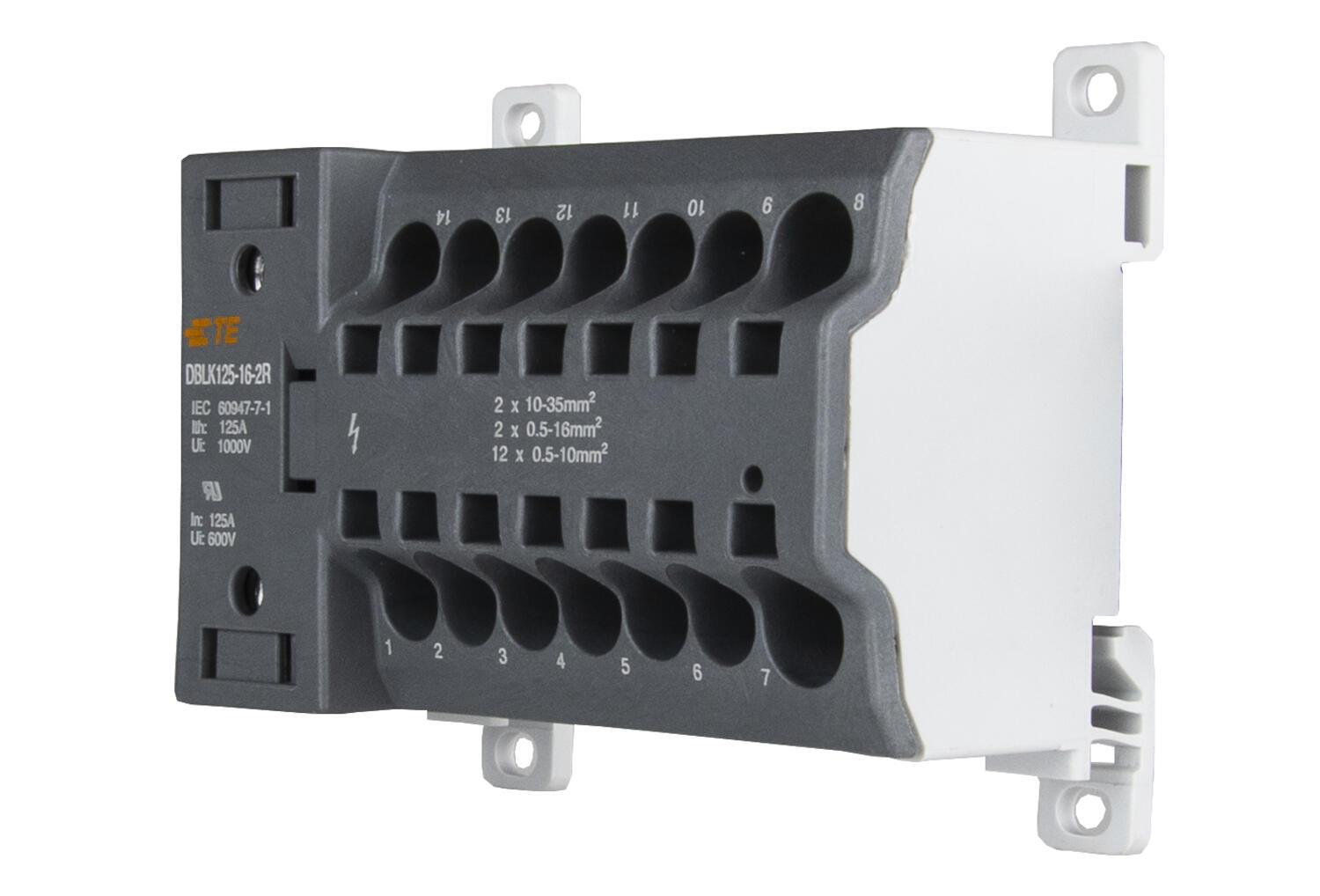

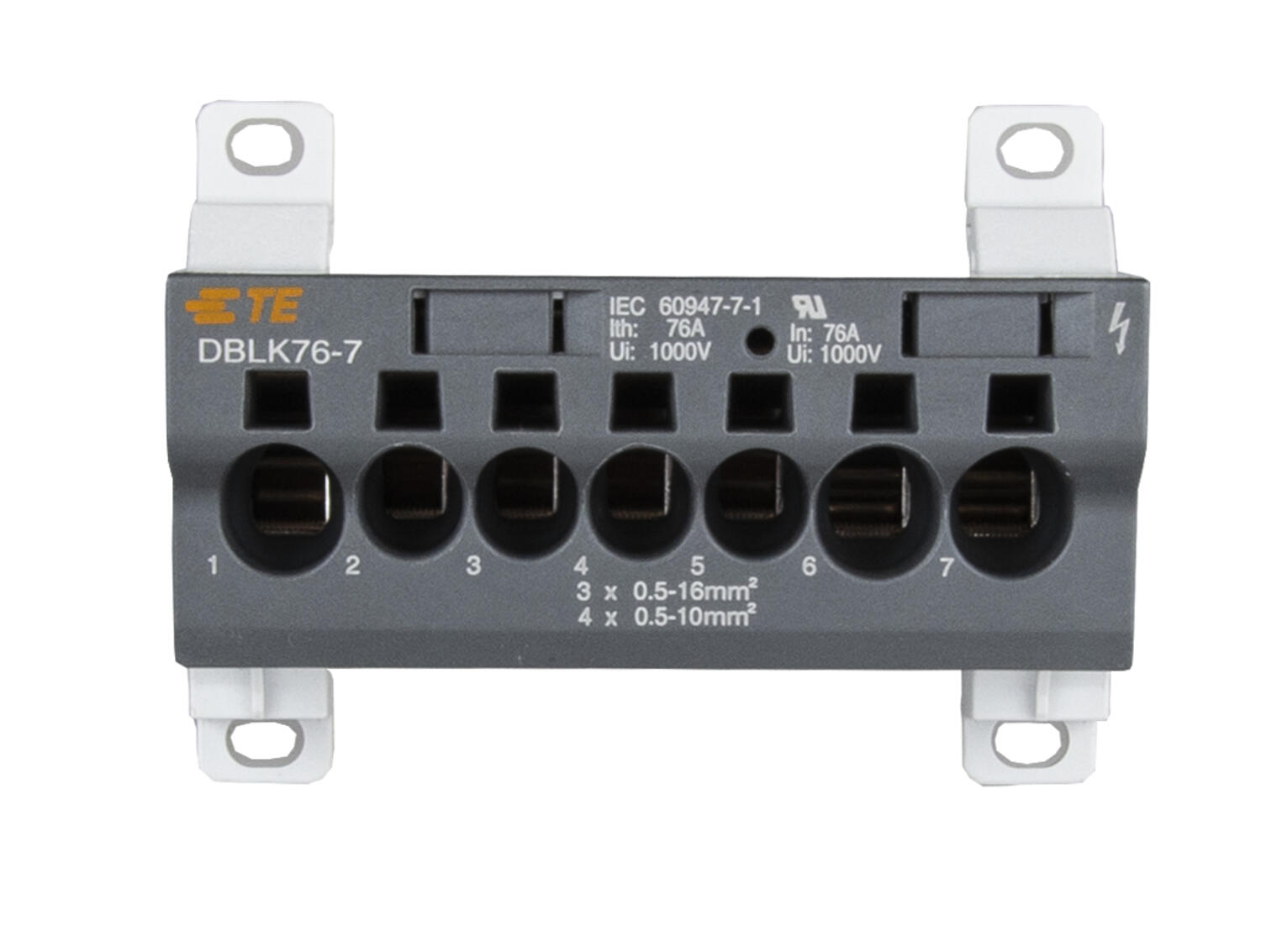

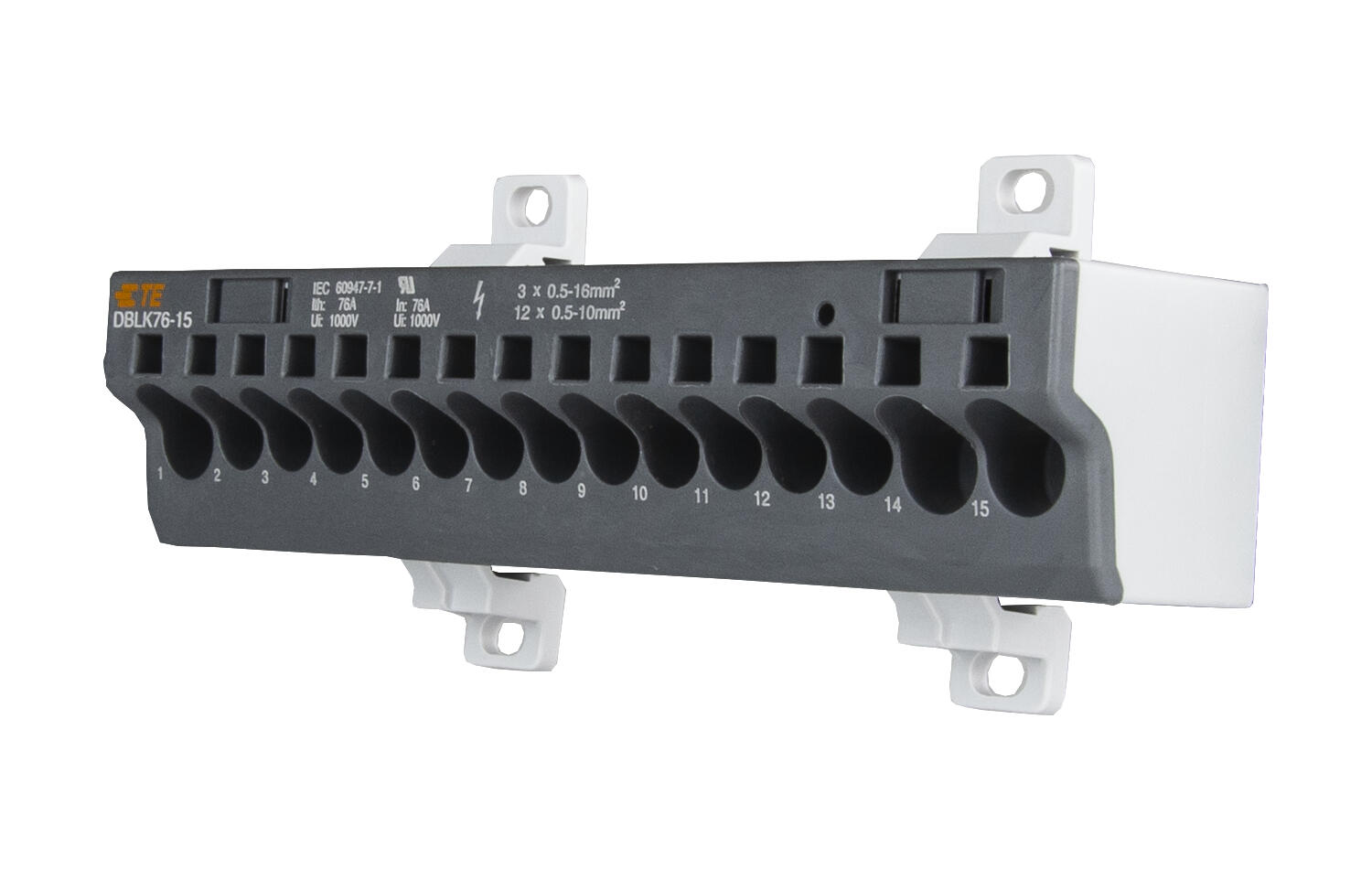

TE (entrelecs) DBLK-klemme med PI-fjær (push-in/fjærkobling) er en plassbesparende, brukervennlig og vibrasjonssikker strømfordelingsterminal som oppnår IP20-klassifisering.
Takket være PI-fjærkoblingen spares mange timers monteringstid sammenlignet med tradisjonell skrueteknologi.
DBLK er tilgjengelig i 3 modeller og dekker et bredt spekter av bruksområder. Merkesett(L1, L2, L3, N, PE, +,-) følger med hver klemme og et innebygd spenningstestpunkt er tilgjengelig på alle modeller.
- Push-In
- 76A og 12A
- IP 20
- 1000 VAC - 1500 VDC
Valgt variant
Tekniske data
| Antall tilkoblinger | 16 pc |
|---|---|
| Bredde | 98 mm |
| Høyde | 78 mm |
| IP-klasse | IP20 |
| Merkespenning IEC | 1000 V |
| Merkestrøm IEC | 125 A |
| Tverrsnitt enleder IEC maks. | 35 mm² |
| Tverrsnitt enleder IEC min. | 10 mm² |
|---|---|
| Tverrsnitt flerleder IEC maks. | 35 mm² |
| Tverrsnitt flerleder IEC min. | 10 mm² |
| Tverrsnitt med isolert endehylse IEC maks. | 35 mm² |
| Tverrsnitt med isolert endehylse IEC min. | 10 mm² |
Nedlastbare filer
Produktbeskrivelse
TE (entrelecs) DBLK-klemme med PI-fjær (push-in/fjærkobling) er en plassbesparende, brukervennlig og vibrasjonssikker strømfordelingsterminal som oppnår IP20-klassifisering.
Takket være PI-fjærkoblingen spares mange timers monteringstid sammenlignet med tradisjonell skrueteknologi.
DBLK er tilgjengelig i 3 modeller og dekker et bredt spekter av bruksområder. Merkesett(L1, L2, L3, N, PE, +,-) følger med hver klemme og et innebygd spenningstestpunkt er tilgjengelig på alle modeller.
