ENTRELEC
Skruklemme 2-etg.

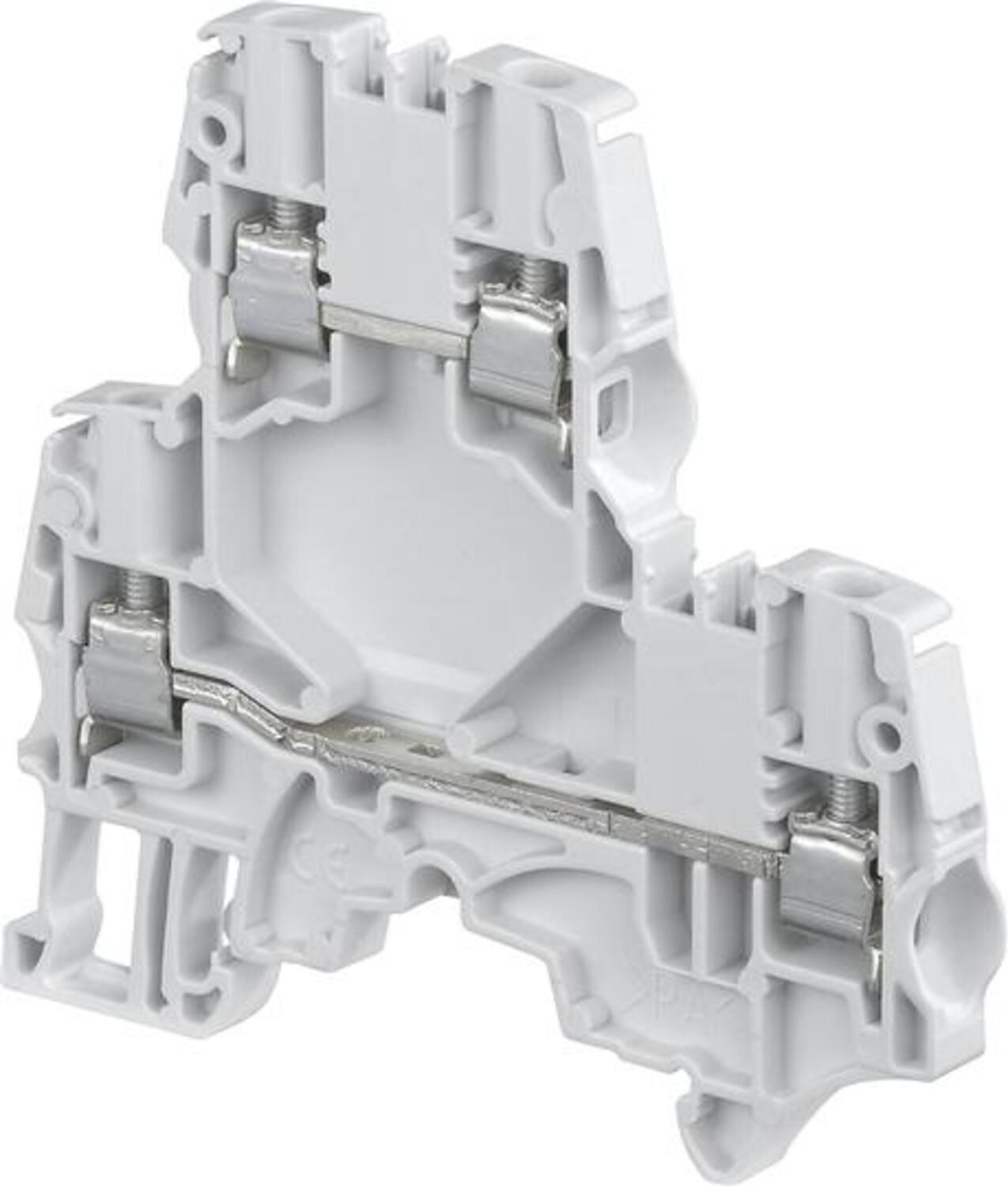

ZS4-D2
Klemme ZS4-D2 klarer opp til 4 mm² kabelareal og monteres på TS35- skinne.
- 4 mm²/ 29 A
- 5,2 mm bred
- Monteres på TS35-skinne
Valgt variant
Tekniske data
| Antall tilkoblinger | 4 pc |
|---|---|
| Avisoleringslengde | 10 mm |

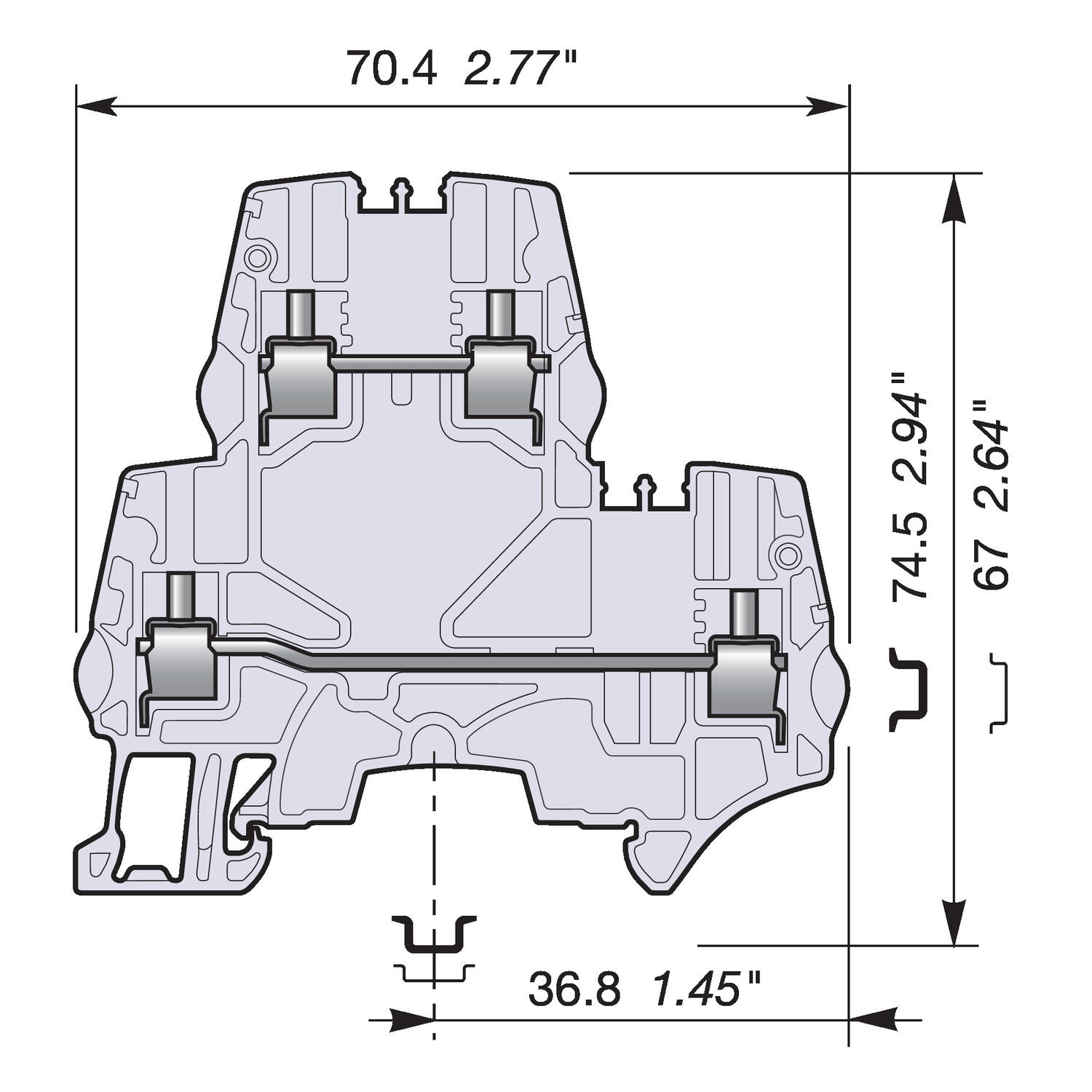

| Bredde | 5,2 mm |
| Dybde | 70,4 mm |
| Farge | Grå |
| Forpakningsstørrelse | 50 pc |
| Godkjenninger | ATEX, BV, CB, CE, CSA, DNV, Gost R, IECEx, Rina, RoHS, UL, USR CNR |
| Høyde | 67 mm |
| IP-klasse | IP20 |
| Kortsluttningsstrøm 1 sek | 480 A |
| Materiale | Polyamid |
| Merkespenning CSA | 300 V |
| Merkespenning IEC | 800 V |
| Merkespenning UL | 300 V |
| Merkestrøm CSA | 20 A |
| Merkestrøm IEC | 29 A |
| Merkestrøm UL | 20 A |
| Miljøklasse | 3 |
| Nominelt tversnitt CSA | 12 AWG |
| Nominelt tversnitt IEC | 4 mm² |
|---|---|
| Nominelt tversnitt UL | 12 AWG |
| Skrutrekker | 3,5 Ø mm |
| Støtspenning | 8000 V |
| Tiltrekkingsmoment maks. | 0,7 |
| Tiltrekkingsmoment min. | 0,5 |
| Tverrsnitt enleder IEC maks. | 4 mm² |
| Tverrsnitt enleder IEC min. | 0,2 mm² |
| Tverrsnitt enleder UL maks. | 12 AWG |
| Tverrsnitt enleder UL min. | 24 AWG |
| Tverrsnitt flerleder IEC maks. | 4 mm² |
| Tverrsnitt flerleder IEC min. | 0,22 mm² |
| Tverrsnitt flerleder UL maks. | 12 AWG |
| Tverrsnitt flerleder UL min. | 24 AWG |
| Tverrsnitt med isolert endehylse IEC maks. | 2,5 mm² |
| Tverrsnitt med isolert endehylse IEC min. | 0,22 mm² |
| Tverrsnitt med uisolert endehylse IEC maks. | 4 mm² |
| Tverrsnitt med uisolert endehylse IEC min. | 0,22 mm² |
Produktbeskrivelse
Klemme ZS4-D2 klarer opp til 4 mm² kabelareal og monteres på TS35- skinne.
