ENTRELEC

ADO-Skru, miniklemme for TS15-skinne

DR4/6... ADO, DR4/8... ADO

Entrelec ADO–skrue miniklemmer DR4/6… ADO og DR4/8… ADO er kompakte klemmer for TS15-skinner, tilpasset tilkoblinger fra 0,34 mm² til 2,5 mm². Med en bredde på 6–8 mm gir de en plassbesparende løsning for elektriske installasjoner. Klemmerne er produsert i slitesterk polyamid og har kapslingsgrad IP20 for sikker drift. De er sertifisert i henhold til CE, Gost R, RoHS og USR CNR, noe som sikrer høy kvalitet og sikkerhet.

Les mer
  • ADO side 1,5 og 2,5 mm² / Skru side 4 mm²
  • 6 og 8 mm bred
  • CE, Gost R, RoHS, USR CNR

Valgt variant

Flere varianter
ENTRELEC.eps

Lagre som PDF

Tekniske data

Produktbeskrivelse

Tilbehør & Relaterte produkter

Lydfiler

Valgt variant

Tekniske data

Antall tilkoblinger 2 pc
Avisoleringslengde 9,5 mm
Bredde 6 mm
Dybde 31 mm
Farge Grå
Forpakningsstørrelse 100 pc
Godkjenninger CE, Gost R, RoHS, USR CNR
Høyde 33,5 mm
IP-klasse IP20
Materiale Polyamid
Merkespenning IEC 800 V
Merkespenning UL 600 V
Merkestrøm IEC 17,5 A
Merkestrøm UL 20 A
Nominelt tversnitt IEC 1,5 mm²
Nominelt tversnitt UL 16 AWG
Skrutrekker 4 Ø mm
Støtspenning 8000 V
Tiltrekkingsmoment maks. 0,8
Tiltrekkingsmoment min. 0,5
Tverrsnitt ADO enleder IEC maks. 0,34 mm²
Tverrsnitt ADO enleder IEC min. 1,5 mm²
Tverrsnitt ADO flerleder IEC maks. 1,5 mm²
Tverrsnitt ADO flerleder IEC min. 0,34 mm²
Tverrsnitt enleder IEC maks. 4 mm²
Tverrsnitt enleder IEC min. 0,2 mm²
Tverrsnitt flerleder IEC maks. 4 mm²
Tverrsnitt flerleder IEC min. 0,22 mm²

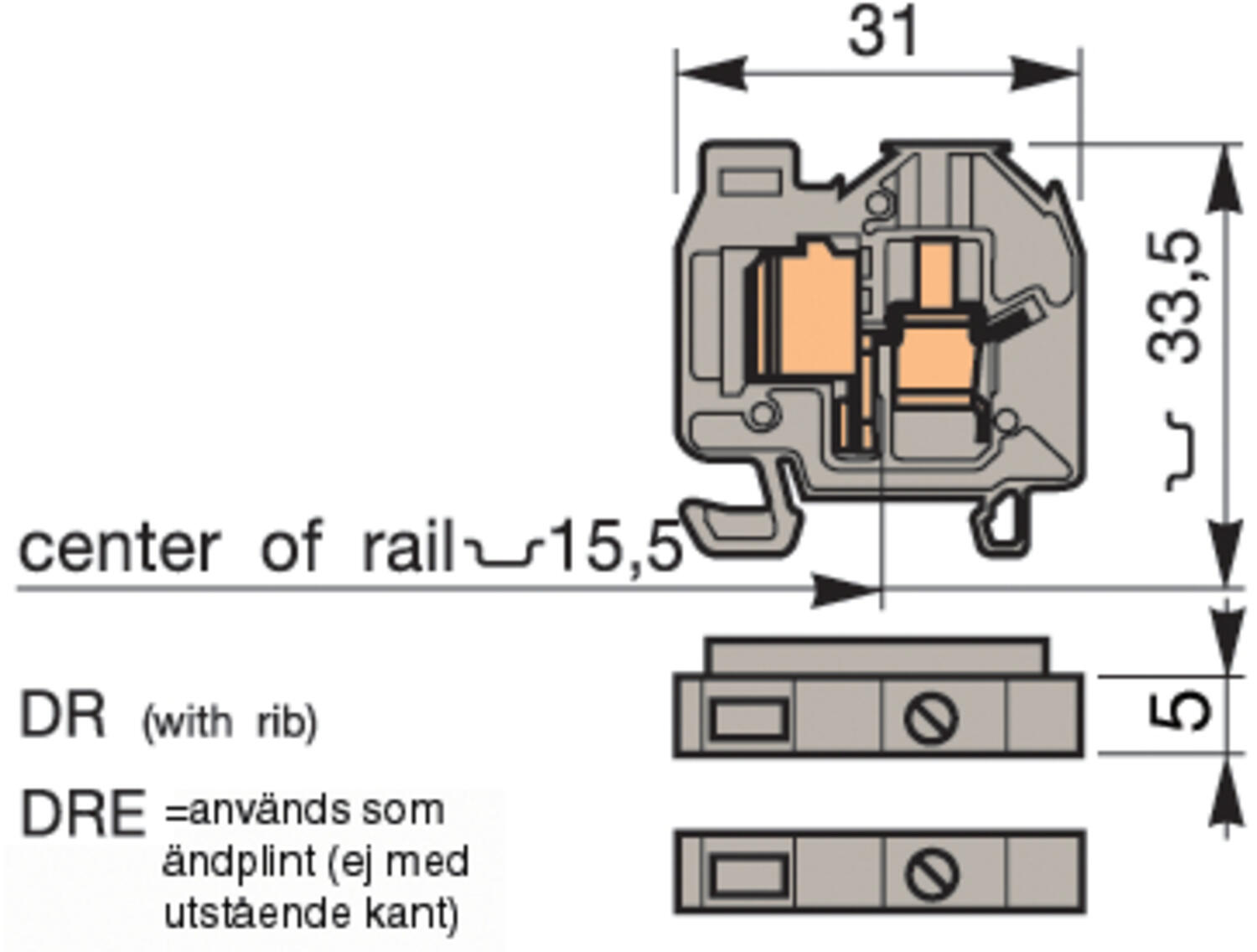

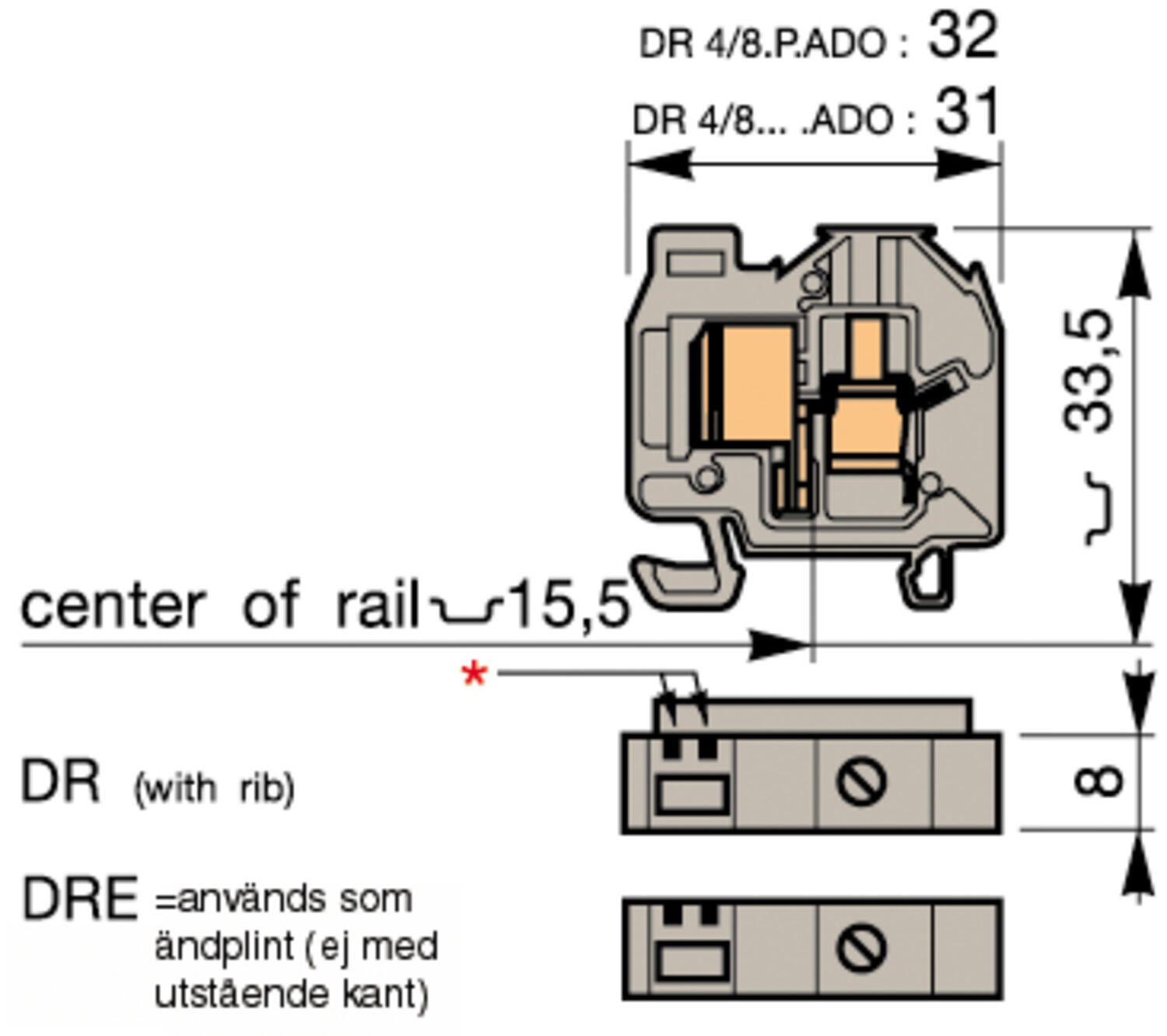

Mål og innkobling

Produktbeskrivelse

Entrelec ADO–skrue miniklemmer DR4/6… ADO og DR4/8… ADO er kompakte klemmer for TS15-skinner, tilpasset tilkoblinger fra 0,34 mm² til 2,5 mm². Med en bredde på 6–8 mm gir de en plassbesparende løsning for elektriske installasjoner. Klemmerne er produsert i slitesterk polyamid og har kapslingsgrad IP20 for sikker drift. De er sertifisert i henhold til CE, Gost R, RoHS og USR CNR, noe som sikrer høy kvalitet og sikkerhet.

Tilbehør



Lydfiler

Her er noen lydfiler

Artikler Antall tilkoblinger Avisoleringslengde Bredde Dybde Farge Forpakningsstørrelse Godkjenninger Høyde IP-klasse Kortsluttningsstrøm 1 sek Materiale Merkespenning IEC Merkespenning UL Merkestrøm IEC Merkestrøm UL Nominelt tversnitt IEC Nominelt tversnitt UL Skrutrekker Støtspenning Tiltrekkingsmoment maks. Tiltrekkingsmoment min. Tverrsnitt ADO enleder IEC maks. Tverrsnitt ADO enleder IEC min. Tverrsnitt ADO flerleder IEC maks. Tverrsnitt ADO flerleder IEC min. Tverrsnitt enleder IEC maks. Tverrsnitt enleder IEC min. Tverrsnitt flerleder IEC maks. Tverrsnitt flerleder IEC min. Pris
DR4/6.ADO Mini TS15
Artikkel:
19927503 Kopiert
2 pc
9,5 mm
6 mm
31 mm
Grå
100 pc
CE, Gost R, RoHS, USR CNR
33,5 mm
IP20
Polyamid
800 V
600 V
17,5 A
20 A
1,5 mm²
16 AWG
4 Ø mm
8000 V
0,8
0,5
0,34 mm²
1,5 mm²
1,5 mm²
0,34 mm²
4 mm²
0,2 mm²
4 mm²
0,22 mm²
DR4/6.N.ADO Mini TS15 Blå
Artikkel:
19927705 Kopiert
2 pc
9,5 mm
6 mm
31 mm
Blå
100 pc
CE, Gost R, RoHS, USR CNR
33,5 mm
IP20
Polyamid
800 V
600 V
17,5 A
20 A
1,5 mm²
16 AWG
4 Ø mm
8000 V
0,8
0,5
0,34 mm²
1,5 mm²
1,5 mm²
0,34 mm²
4 mm²
0,2 mm²
4 mm²
0,22 mm²
DRE4/6..ADO Mini TS15 Endeklemme
Artikkel:
29955205 Kopiert
2 pc
9,5 mm
6 mm
31 mm
Grå
20 pc
CE, Gost R, RoHS, USR CNR
33,5 mm
IP20
Polyamid
800 V
600 V
17,5 A
20 A
1,5 mm²
16 AWG
4 Ø mm
8000 V
0,8
0,5
0,34 mm²
1,5 mm²
1,5 mm²
0,34 mm²
4 mm²
0,2 mm²
4 mm²
0,22 mm²
DR4/6.PI.ADO 0,34-1,5 mm ADO-skrue Mini Jordklemme TS 15
Artikkel:
19927816 Kopiert
2 pc
9,5 mm
6 mm
31 mm
Gul/grønn
20 pc
CE, Gost R, RoHS, USR CNR
33,5 mm
IP20
Polyamid
800 V
600 V
17,5 A
20 A
1,5 mm²
16 AWG
4 Ø mm
8000 V
0,8
0,5
0,34 mm²
1,5 mm²
1,5 mm²
0,34 mm²
4 mm²
0,2 mm²
4 mm²
0,22 mm²
DR4/6.ADO Mini TS15 Oransje
Artikkel:
19927604 Kopiert
DR4/8.ADO Mini TS15
Artikkel:
19927917 Kopiert
2 pc
9,5 mm
8 mm
31 mm
Grå
100 pc
CE, Gost R, RoHS, USR CNR
33,5 mm
IP20
Polyamid
1000 V
600 V
24 A
25 A
2,5 mm²
14 AWG
4 Ø mm
8000 V
0,8
0,5
1 mm²
2,5 mm²
2,5 mm²
1 mm²
4 mm²
0,2 mm²
4 mm²
0,22 mm²
DR4/8.N.ADO Mini TS15 Blå
Artikkel:
19928122 Kopiert
2 pc
9,5 mm
8 mm
31 mm
Blå
100 pc
CE, Gost R, RoHS, USR CNR
33,5 mm
IP20
Polyamid
1000 V
600 V
24 A
25 A
2,5 mm²
14 AWG
4 Ø mm
8000 V
0,8
0,5
1 mm²
2,5 mm²
2,5 mm²
1 mm²
4 mm²
0,2 mm²
4 mm²
0,22 mm²
DR4/8.ADO Mini TS15 Oransje
Artikkel:
19928005 Kopiert
2 pc
9,5 mm
8 mm
31 mm
Oransje
100 pc
CE, Gost R, RoHS, USR CNR
33,5 mm
IP20
Polyamid
1000 V
600 V
24 A
25 A
2,5 mm²
14 AWG
4 Ø mm
8000 V
0,8
0,5
1 mm²
2,5 mm²
2,5 mm²
1 mm²
4 mm²
0,2 mm²
4 mm²
0,22 mm²
DRE4/8..ADO Mini TS15 Endeklemme
Artikkel:
29955306 Kopiert
2 pc
9,5 mm
8 mm
31 mm
Grå
20 pc
CE, Gost R, RoHS, USR CNR
33,5 mm
IP20
Polyamid
1000 V
600 V
24 A
25 A
2,5 mm²
14 AWG
4 Ø mm
8000 V
0,8
0,5
1 mm²
2,5 mm²
2,5 mm²
1 mm²
4 mm²
0,2 mm²
4 mm²
0,22 mm²
DR4/8.P.ADO Mini TS15
Artikkel:
29963205 Kopiert
2 pc
9,5 mm
8 mm
32 mm
Gul/grønn
100 pc
CE, Gost R, RoHS, USR CNR
33,5 mm
IP20
300 A
Polyamid
24 A
2,5 mm²
4 Ø mm
0,8
0,5
1 mm²
2,5 mm²
2,5 mm²
1 mm²
4 mm²
0,2 mm²
4 mm²
0,22 mm²
