SCHAFFNER

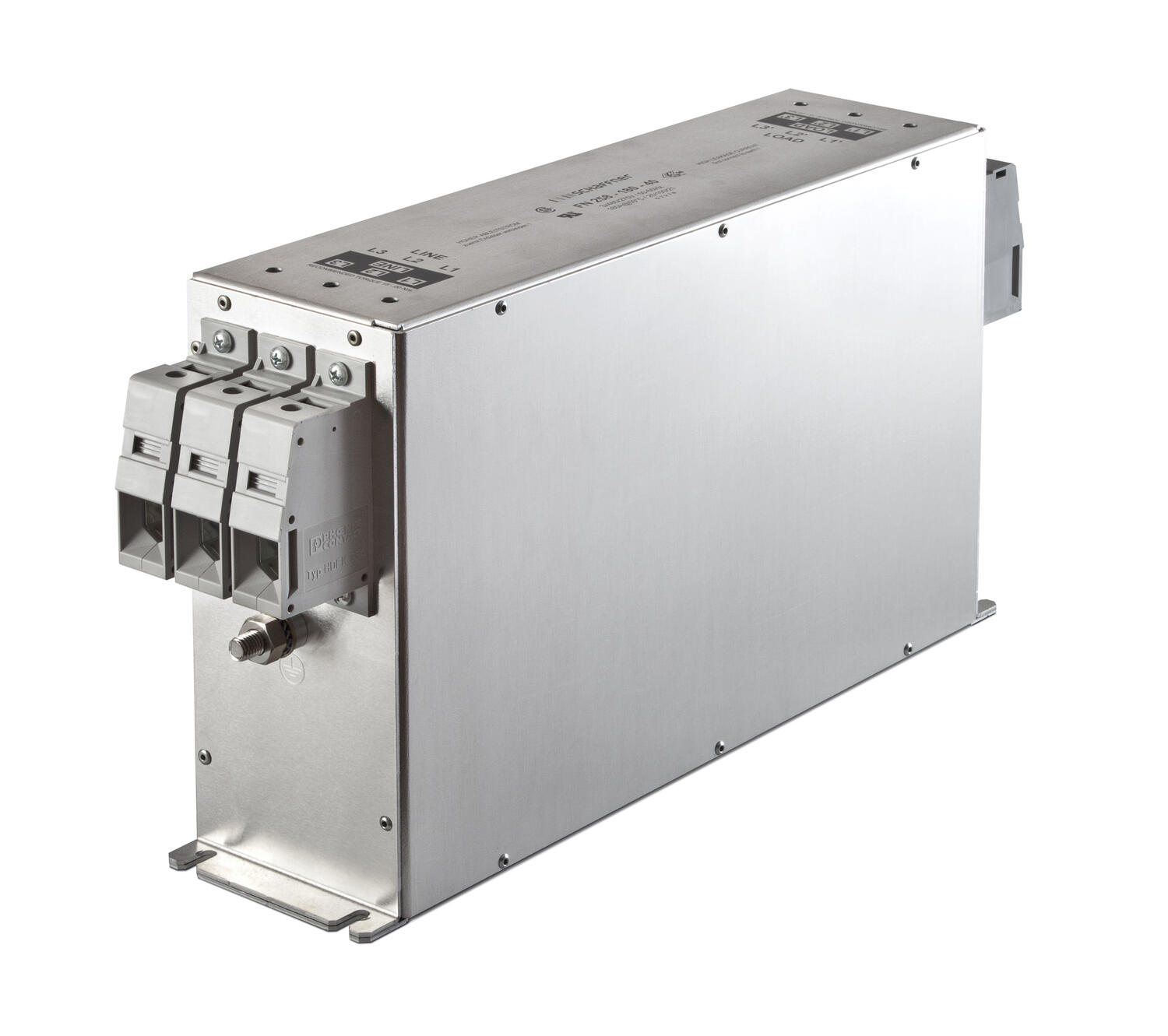

Nettfilter 3-fase
Serie FN258

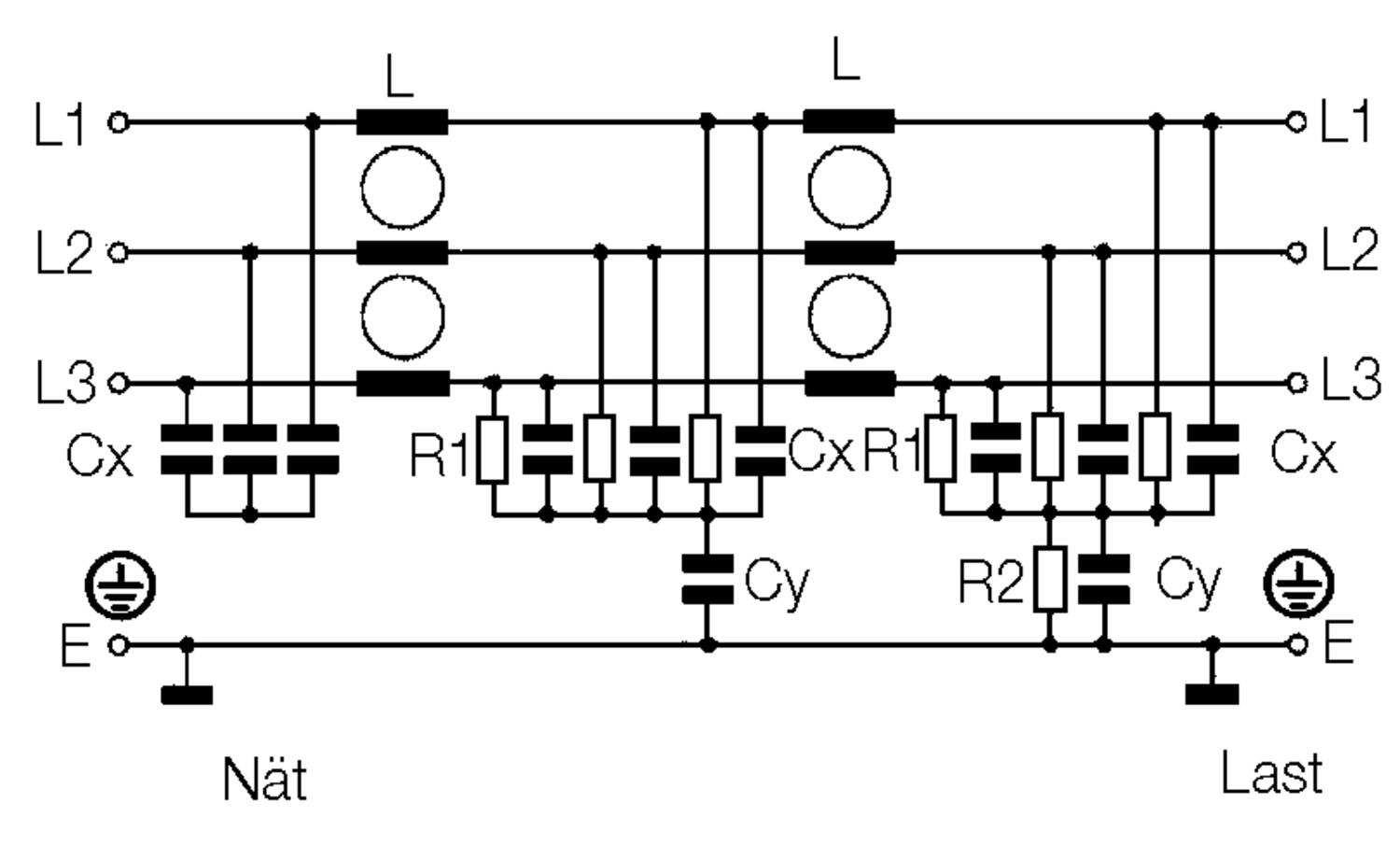

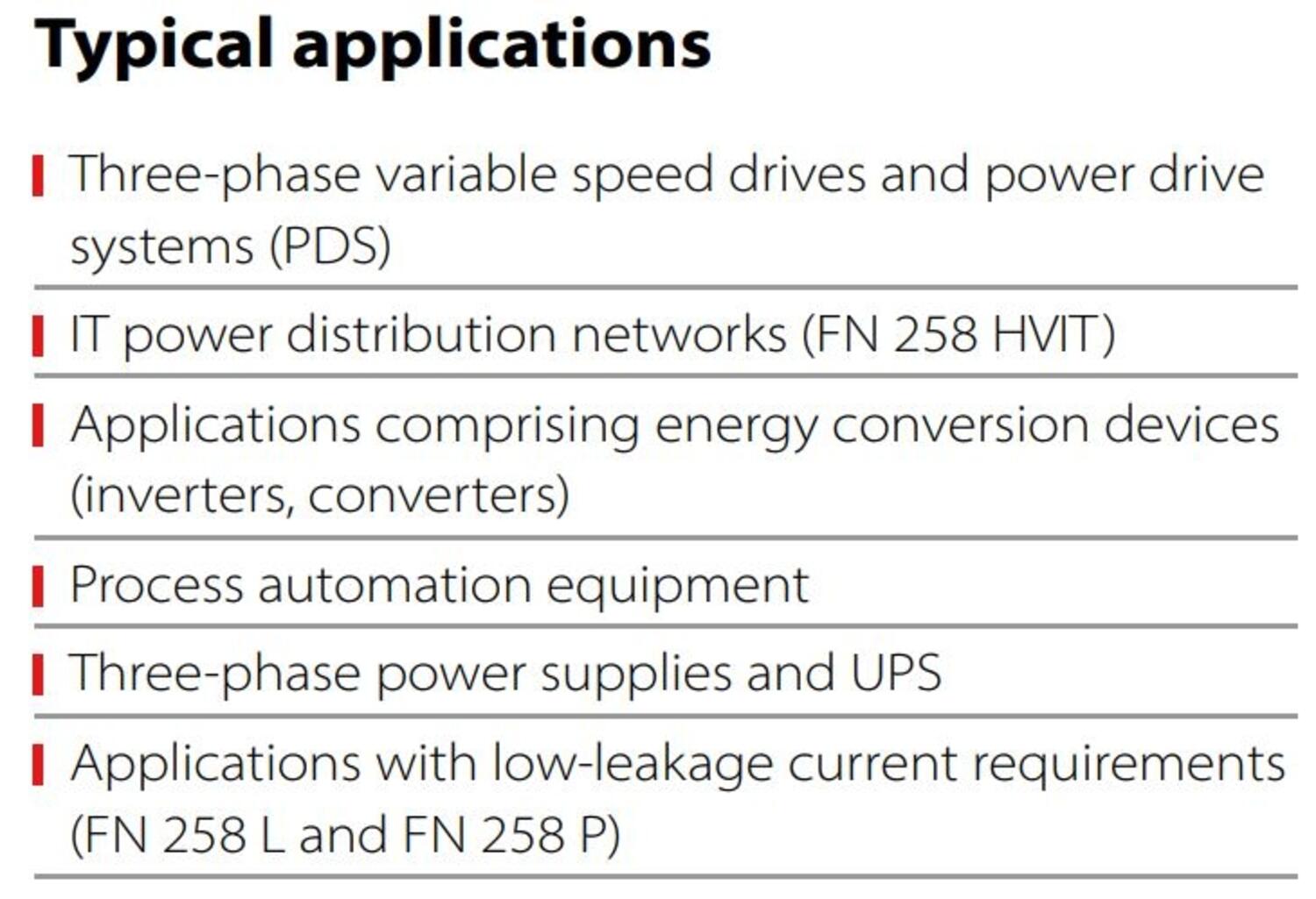

Schaffner FN258 er en serie to-trinns trefasefiltre med veldig høy demping av både symmetriske og asymmetriske forstyrrelser. Filtrene har små dimensjoner og passer for de fleste bruksområder. De er spesielt egnet i applikasjoner hvor frekvensomformere brukes.
Filtrene er utstyrt med rekkeklemmer, noe som sørger for rask og sikker installasjon.
MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resultere i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.
|
|
- 7-250 A

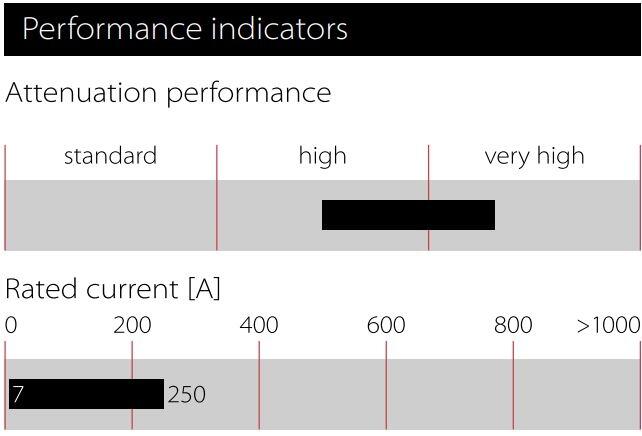

- Meget høy demping
- Opp til 480 V AC
- DC-60 Hz
- Modeller for IT-nett
Valgt variant
Tekniske data
| Driftsspenning maks. | 480 V AC |
|---|---|
| Flammeklasse | UL94-V2 |
| Frekvens | DC-60 Hz |
| Godkjenninger | CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283 |
| Høy potensiell testspenning “Hipot” | P->E 2650 V DC, 2 s. P->P 2100 V DC, 2 s. |
| IP-klasse | IP20 |
| Lekkasjestrøm per fase maks. | 16,5 mA |
| MTBF (Mil-HB-217F) | 220000 h @ 50° C, 400 V AC |
| Nominell strøm ved +50 °C | 7 A |
|---|---|
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 100 °C |
| Tilkobling | Skruklemme |
| Type omformer | 4 kW |
| Vekt | 1 kg |
Nedlastbare filer
Produktbeskrivelse
Schaffner FN258 er en serie to-trinns trefasefiltre med veldig høy demping av både symmetriske og asymmetriske forstyrrelser. Filtrene har små dimensjoner og passer for de fleste bruksområder. De er spesielt egnet i applikasjoner hvor frekvensomformere brukes.
Filtrene er utstyrt med rekkeklemmer, noe som sørger for rask og sikker installasjon.
MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resultere i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.
|
|
