SCHAFFNER
Nettfilter 3-fase
Serie FN3258

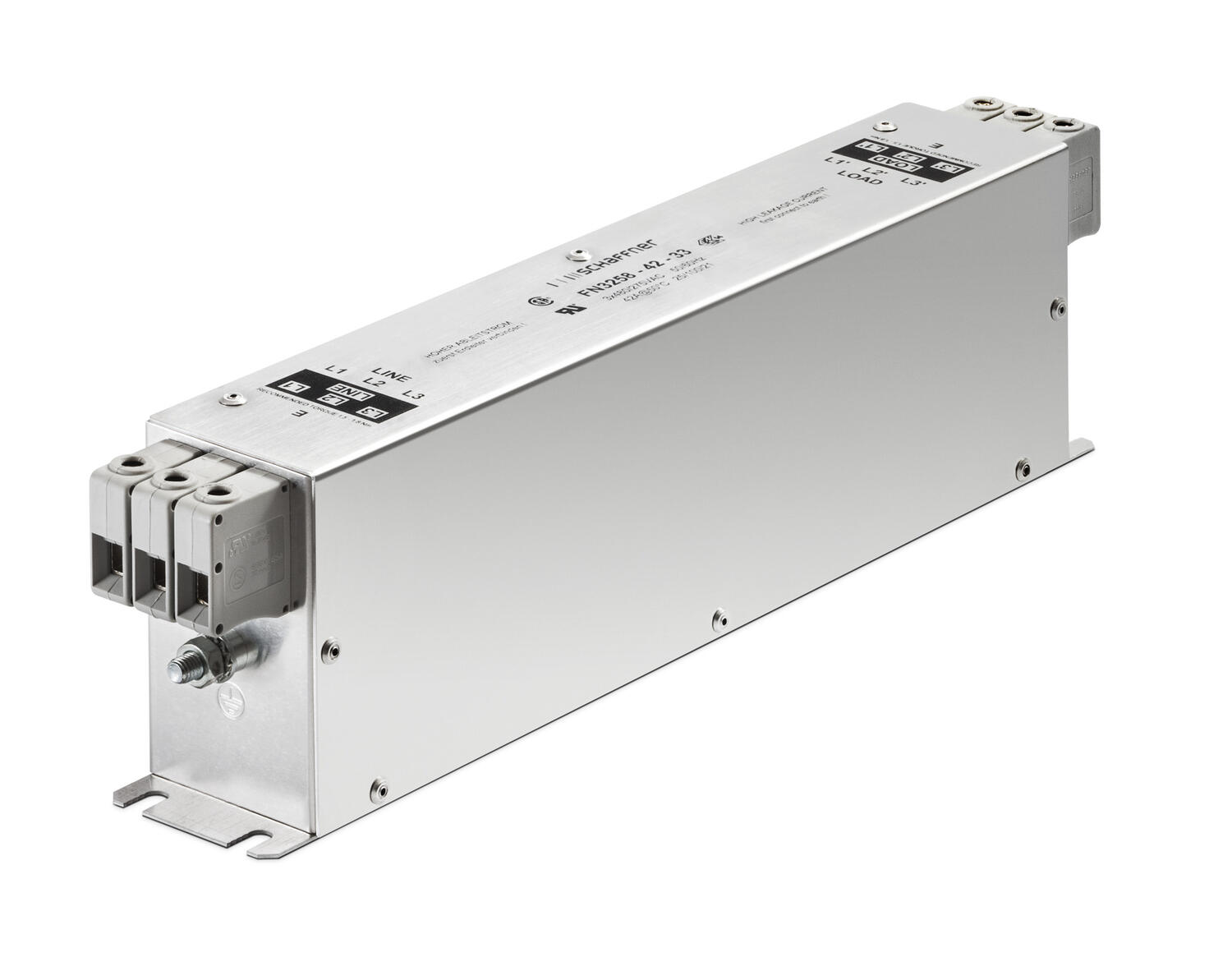

Schaffner FN3258 er en serie 3-fasefiltre med kompakt design. Alle filtre i serien har terminaltilkobling, noe som er å foretrekke i de fleste sammenhenger da det innebærer enkel, sikker og rask montering.

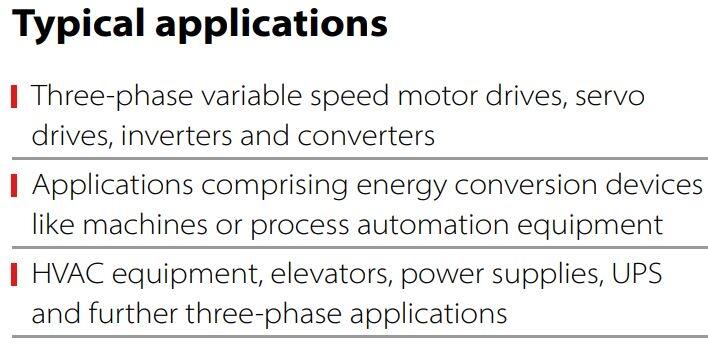

Filteret er egnet for motorstyringsapplikasjoner med servo- eller omformerdrev. Chokene i FN3258 har utmerket ytelse selv ved alvorlig forstyrrelse og full belastning.
MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resultere i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.
|
|
- 7-180 A
- Høy demping
- Kompakt design
- DC-60 Hz
Valgt variant
Tekniske data
| Driftsspenning maks. | 480 V AC |
|---|---|
| Flammeklasse | UL94-V2 |
| Frekvens | DC-60 Hz |
| Godkjenninger | CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283 |
| Høy potensiell testspenning “Hipot” | P->E 2650 V DC, 2 s. P->P 2100 V DC, 2 s. |
| IP-klasse | IP20 |
| Lekkasjestrøm per fase maks. | 33 mA |
| MTBF (Mil-HB-217F) | 300000 h @ 50° C, 400 V AC |
| Nominell strøm ved +50 °C | 7 A |
|---|---|
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 100 °C |
| Tilkobling | Skrutilkobling |
| Type omformer | 4 kW |
| Vekt | 0,5 kg |
Produktbeskrivelse
Schaffner FN3258 er en serie 3-fasefiltre med kompakt design. Alle filtre i serien har terminaltilkobling, noe som er å foretrekke i de fleste sammenhenger da det innebærer enkel, sikker og rask montering.
Filteret er egnet for motorstyringsapplikasjoner med servo- eller omformerdrev. Chokene i FN3258 har utmerket ytelse selv ved alvorlig forstyrrelse og full belastning.
MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resultere i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.
|
|
