SCHAFFNER
Nettfilter 1-fase
Serie FN2080

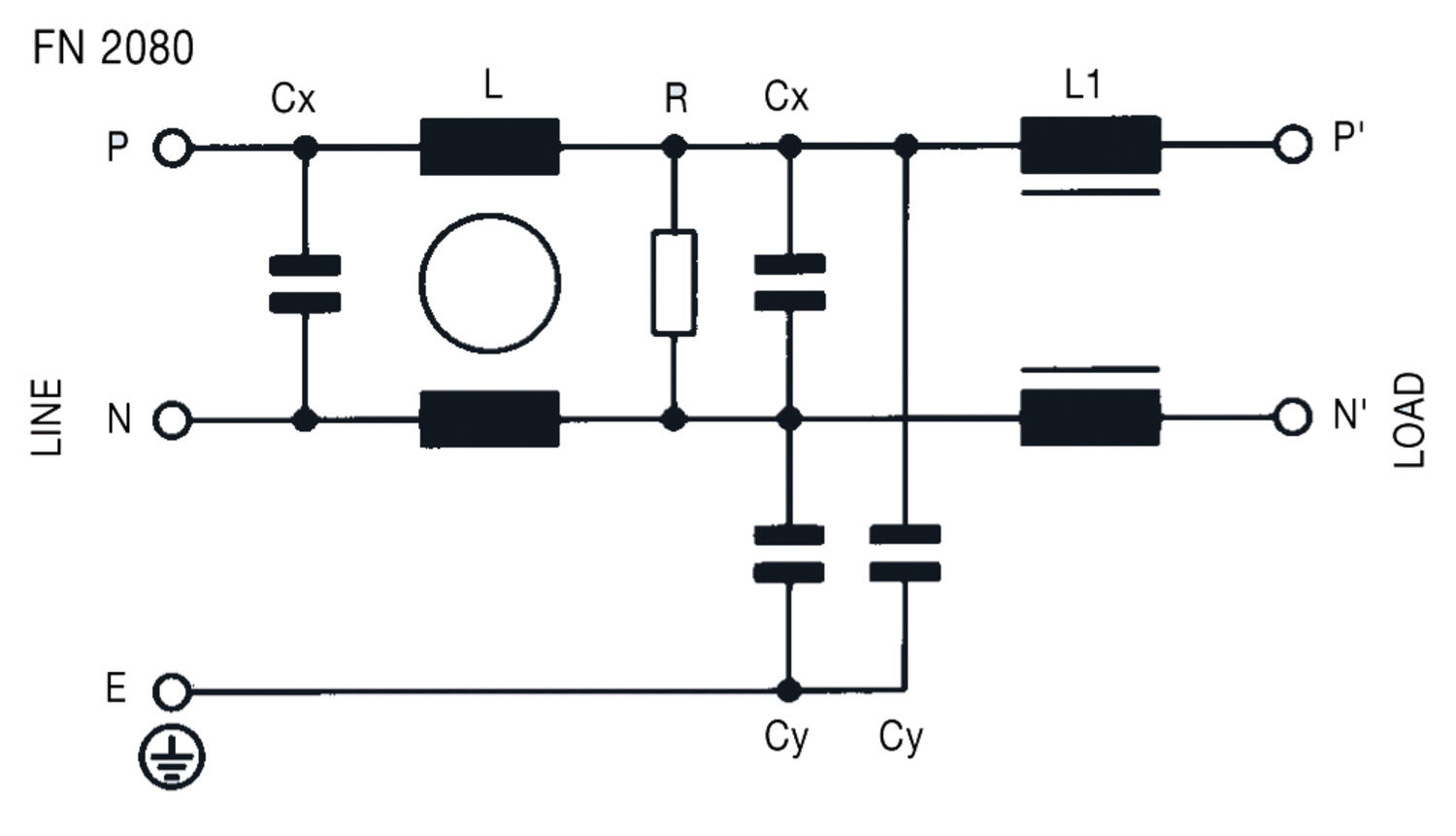

Schaffner FN2080 er en serie to-trinns filtre med veldig gode dempingsegenskaper både av symmetrisk og asymmetrisk interferens, selv ved lavere frekvenser.
Filtrene dekker et bredt frekvensbånd, noe som gjør dem velegnet for bruksområder med motorstyring, svitsjede nett, mm. Samtidig er de også egnet for en rekke andre områder hvor det kreves et filter med god ytelse.
MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resulterer i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.
- 1-16 A
- Tostegsfilter

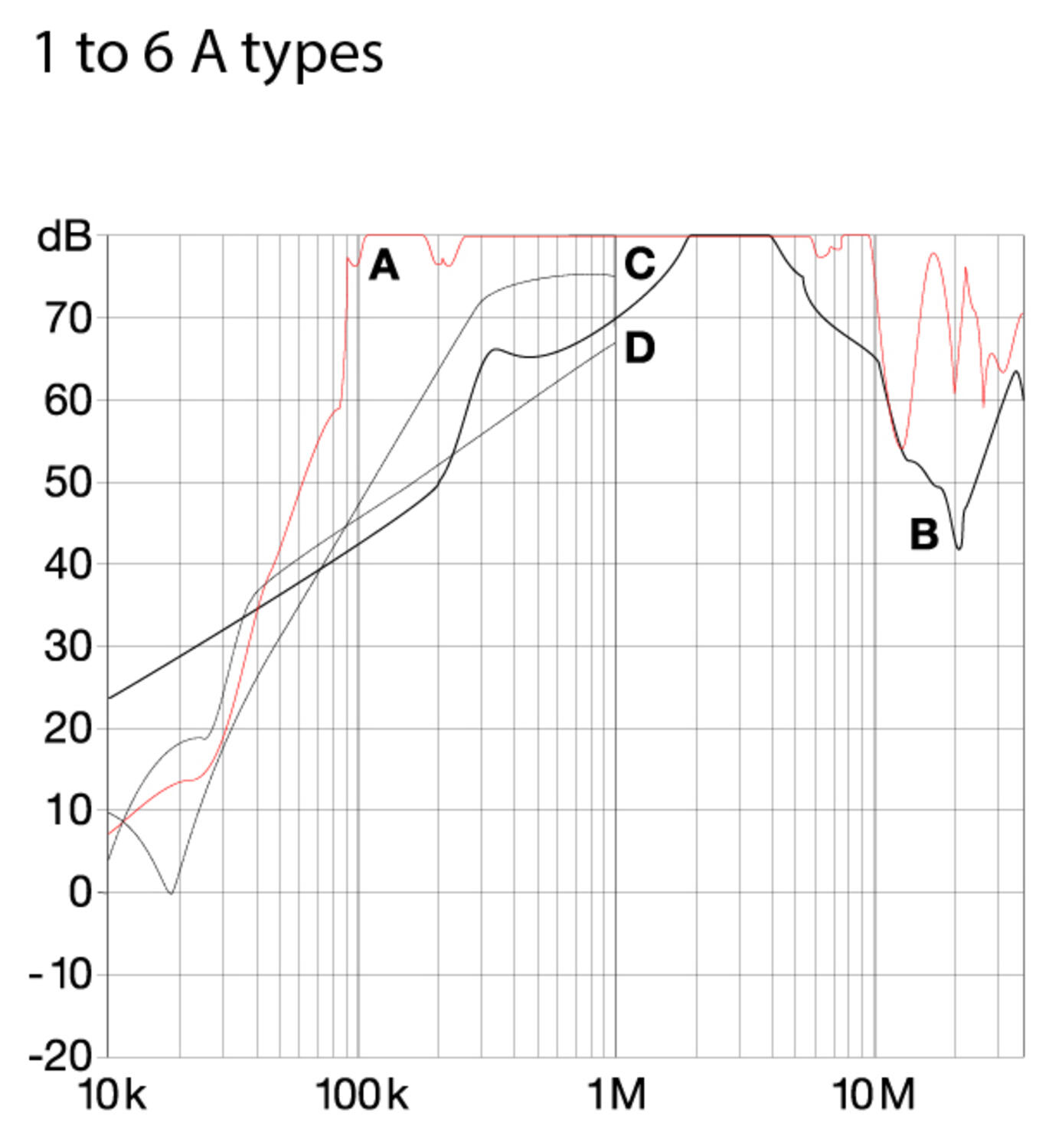

- Bra demping også ved lave frekvenser
- DC-400 Hz
Valgt variant
Tekniske data
| Driftsspenning maks. | 250 V AC |
|---|---|
| Flammeklasse | UL94-V2 |
| Frekvens | DC-400 Hz |
| Godkjenninger | CSA 22.2 N°8 1986, EN60939, IEC 60939, UL 1283 |
| Høy potensiell testspenning “Hipot” | P->PE 2000 V AC, 2 s. P->N 1100 V DC, 2 s. |
| Induktans | 22 mH |
| Kapasitans Cx | 0,33 µF |
| Kapasitans Cy | 4,7 nF |
| Lekkasjestrøm per fase maks. | 0,734 mA |
| MTBF (Mil-HB-217F) | 1650000 h @ 40° C, 230 V AC |
|---|---|
| Nominell strøm ved +40 °C | 1 A |
| Resistans | 1000 kΩ |
| Temperaturområde fra | -25 °C |
| Temperaturområde til | 100 °C |
| Tilkobling | Flatstift |
| Vekt | 0,2 kg |
Produktbeskrivelse
Schaffner FN2080 er en serie to-trinns filtre med veldig gode dempingsegenskaper både av symmetrisk og asymmetrisk interferens, selv ved lavere frekvenser.
Filtrene dekker et bredt frekvensbånd, noe som gjør dem velegnet for bruksområder med motorstyring, svitsjede nett, mm. Samtidig er de også egnet for en rekke andre områder hvor det kreves et filter med god ytelse.
MERK! Ved likespenning bør nominell strøm reduseres med 10-20% for å unngå metning av den ringformede kjernen, noe som eventuelt vil resulterer i dårligere ytelse. Dersom jordfeilbryter brukes må du kontrollere at den totale lekkasjestrømmen ikke overstiger den innstilte verdien til jordfeilbryteren.
