LOVATO
Mykstartere ADXNP 6-45 A
Avansert og høy ytelse (IoT 4.0 klar)
Mykstartere brukes til styring av vekselstrømsmotorer. Ved fasesnittstyring sørger mykstarteren for at motoren starter sakte og forsiktig på lav spenning. Når mykstarteren gradvis åpner for større deler av halvperiodene til nettspenningen vil motorens dreiemoment og turtall øke.
Lovato`s nye serie mykstartere ADXN serien er enkel, effektiv og gir sikker drift av 3-fase motorer. Serien har også mykstopp og sikrer en lav startstrøm og minsker påkjenning på el-nettet.
ADXNP er en smart (IoT 4.0 klar), avansert og høy ytelses mykstarter som finnes i 2 fysiske størrelser fra 6-18 A og 25-45 A. Lastspenning er 208-600 V AC og den har innebygget bypass. Driftspenning er 100-230 V AC. Bredden er kun 45 mm.
Motorvern er innebyggert i ADXNP.
ADXNP har programering via NFC eller via potensiomtere i front. Programering via NFC er en stor fordel ved serieproduksjon, da det er enkelt å overføre samme program til andre mykstarter. En annen fordel er at man kan ha passorsd, slik at ikke uautorisert personell kan endre på programmeringen. Dette er en fordel for kompressorstyringer, klimaanlegg og varmepumpe applikasjoner.
Programmeringen gjøres med en LOVATO NFC app som er tilgjengelig både for Android og iOS.
Appens brukervennlige grensesnitt gjør det enkelt å identifisere parametere via sin meny struktur. Dette gir en nøyaktig og repeter innstilling, samt at den har fabrikkinnstilte valg for scrollkompressorer, som brukes i klimaanlegg, kjøle og varmepumpe applikasjoner.
Med appen kan man sette:
-Start spenning (app og pot. i front)
-Akselerasjonstid (app og pot. i front)
-Retardasjonstid (app og pot. i front)
-Retardasjonsspenning,
-Funksjonen på alarmkontakter for diagnose
-Beskyttelse nivåer
-Passord
-Alarmer
-Nominell motorstrøm
-Elektronisk motorvern klasse for både start og drift: 10, 15, 20 og 25
-RS-485 kommunikasjons innstillinger
ADXNP har også kommunikasonsmulighet med CX04 til RS-485 Modbus-RTU. Da kan mykstarteren intgreres i et styre og overvåkningssystem (SCADA) eller kommunisere med PLS eller HMI.
Med USB (CX01) eller Wi-Fi (CX02) kan man koble ADXNP til Xpress (PC software) eller til SAM1 (mobil/nettbrett app) for iOS).
Xpress: Er en gratis software for PC (Windows) som gjør det mulig å se eller sette innstillinger på mykstarteren. Kan brukes på en mykstartr av gangen.
SAM1: Er en gratis APP til smarttelefoner/nettbrett og kan benyttes både med Android og iOS. SAM1 kan benyttes til konfigurere, lese og se parametere på eks ADXL, ADXNP mykstartere og andre produkter. SAM1 kan også mota alarmer og sende komandoer.
- 2,2-22 kW/400V, 1,1-11 kW/230V
- 3-fase 208-600 V AC
- NFC, integr. motorvern
- RS485 opsjon
Valgt variant
Tekniske data
Motordata |
|
|---|---|
| Motortype | Asynkron 3-fase motor |
| Motoreffekt maks | 2,2 kW |
| Motorstrøm min | 3 A |
| Motorstrøm maks | 6 A |
| Motorspenning min | 208 V AC |
| Motorspenning maks | 600 V AC |
Innganger/utganger |
|
| Relédata | Out 1, tilk. 11-14, Out 2, tilk. 11-24. NO=5A/250VAC, 5A/30VDC |
| Reléfunksjon | Out 1 = line contactor (run), Out 2 = Top of ramp (TOR) |
Generell data |
|
|---|---|
| Matespenning AC min. | 100 V AC |
| Matespenning AC maks. | 240 V AC |
| Frekvens min. | 50 Hz |
| Frekvens maks. | 60 Hz |
| Isolasjonsspenning (Ui) | 600 V |
| Temperaturområde drift fra | -20 °C |
| Temperaturområde drift til | 60 °C |
| Oppbevaringstemperatur fra | -30 °C |
| Oppbevaringstemperatur til | 80 °C |
| Kjøling | Leveres uten vifte |
| Indikering | 3xLED: Power, Run, Alarm. Rød="ALARM", grønn="POWER", grønn="RUN" |
| Montering | Skrue, DIN-skinne |
| IP-klasse | IP20 |

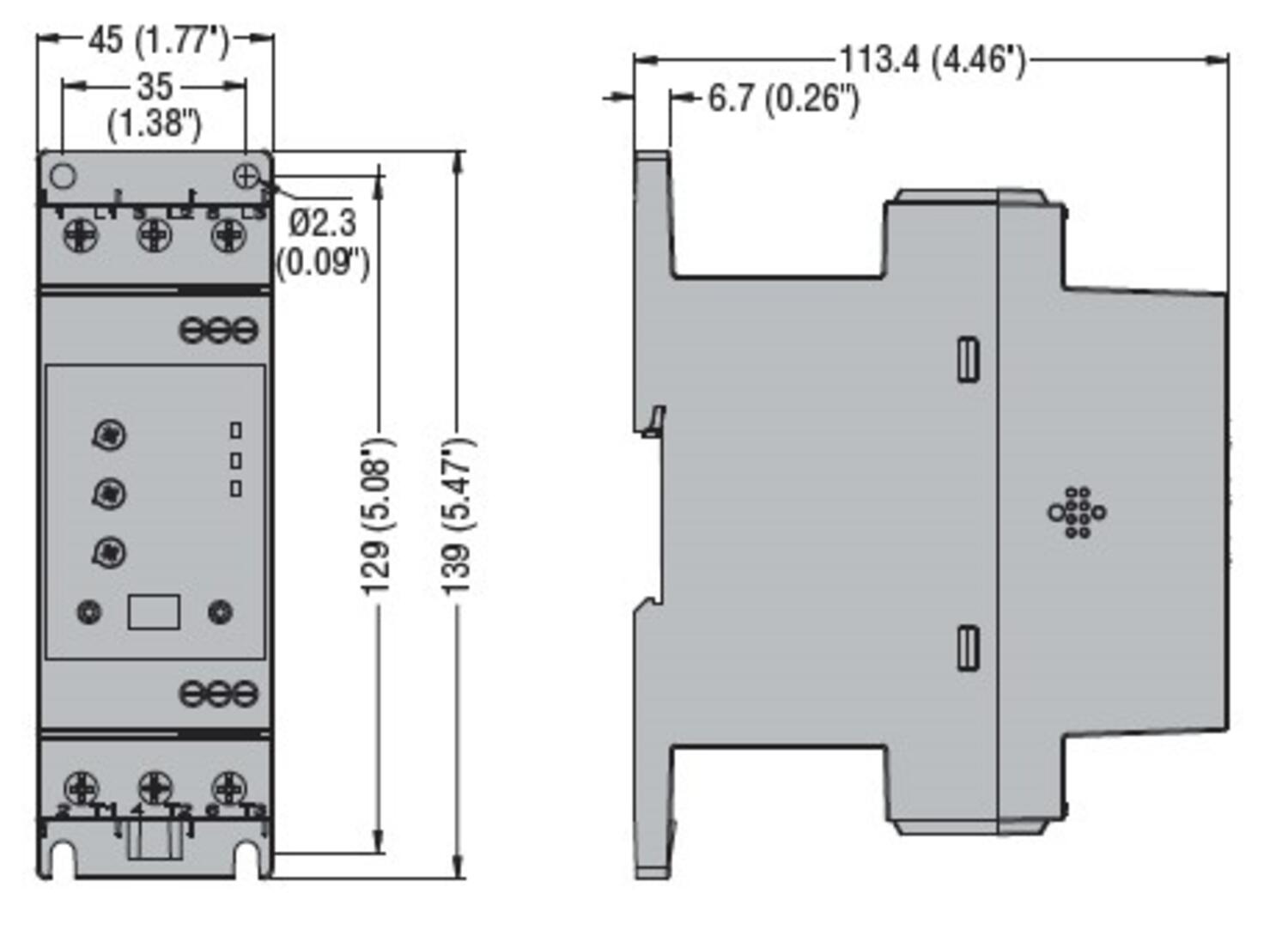

| Bredde | 45 mm |
| Dybde | 139 mm |
| Høyde | 114 mm |
| Farge | Grå RAL 7035 |
| Vekt | 0,45 kg |
| Godkjenninger | CE, CSA C22.2-N°14, cULus, IEC 60947-1, UL 508 |
| Forpakningsstørrelse | 1 pc |
| Tilkoblingsareal | 1,5-4 mm2 |
| Anbefalt tiltrekkingsmoment | 1 |
Produktbeskrivelse
Mykstartere brukes til styring av vekselstrømsmotorer. Ved fasesnittstyring sørger mykstarteren for at motoren starter sakte og forsiktig på lav spenning. Når mykstarteren gradvis åpner for større deler av halvperiodene til nettspenningen vil motorens dreiemoment og turtall øke.
Lovato`s nye serie mykstartere ADXN serien er enkel, effektiv og gir sikker drift av 3-fase motorer. Serien har også mykstopp og sikrer en lav startstrøm og minsker påkjenning på el-nettet.
ADXNP er en smart (IoT 4.0 klar), avansert og høy ytelses mykstarter som finnes i 2 fysiske størrelser fra 6-18 A og 25-45 A. Lastspenning er 208-600 V AC og den har innebygget bypass. Driftspenning er 100-230 V AC. Bredden er kun 45 mm.
Motorvern er innebyggert i ADXNP.
ADXNP har programering via NFC eller via potensiomtere i front. Programering via NFC er en stor fordel ved serieproduksjon, da det er enkelt å overføre samme program til andre mykstarter. En annen fordel er at man kan ha passorsd, slik at ikke uautorisert personell kan endre på programmeringen. Dette er en fordel for kompressorstyringer, klimaanlegg og varmepumpe applikasjoner.
Programmeringen gjøres med en LOVATO NFC app som er tilgjengelig både for Android og iOS.
Appens brukervennlige grensesnitt gjør det enkelt å identifisere parametere via sin meny struktur. Dette gir en nøyaktig og repeter innstilling, samt at den har fabrikkinnstilte valg for scrollkompressorer, som brukes i klimaanlegg, kjøle og varmepumpe applikasjoner.
Med appen kan man sette:
-Start spenning (app og pot. i front)
-Akselerasjonstid (app og pot. i front)
-Retardasjonstid (app og pot. i front)
-Retardasjonsspenning,
-Funksjonen på alarmkontakter for diagnose
-Beskyttelse nivåer
-Passord
-Alarmer
-Nominell motorstrøm
-Elektronisk motorvern klasse for både start og drift: 10, 15, 20 og 25
-RS-485 kommunikasjons innstillinger
ADXNP har også kommunikasonsmulighet med CX04 til RS-485 Modbus-RTU. Da kan mykstarteren intgreres i et styre og overvåkningssystem (SCADA) eller kommunisere med PLS eller HMI.
Med USB (CX01) eller Wi-Fi (CX02) kan man koble ADXNP til Xpress (PC software) eller til SAM1 (mobil/nettbrett app) for iOS).
Xpress: Er en gratis software for PC (Windows) som gjør det mulig å se eller sette innstillinger på mykstarteren. Kan brukes på en mykstartr av gangen.
SAM1: Er en gratis APP til smarttelefoner/nettbrett og kan benyttes både med Android og iOS. SAM1 kan benyttes til konfigurere, lese og se parametere på eks ADXL, ADXNP mykstartere og andre produkter. SAM1 kan også mota alarmer og sende komandoer.
